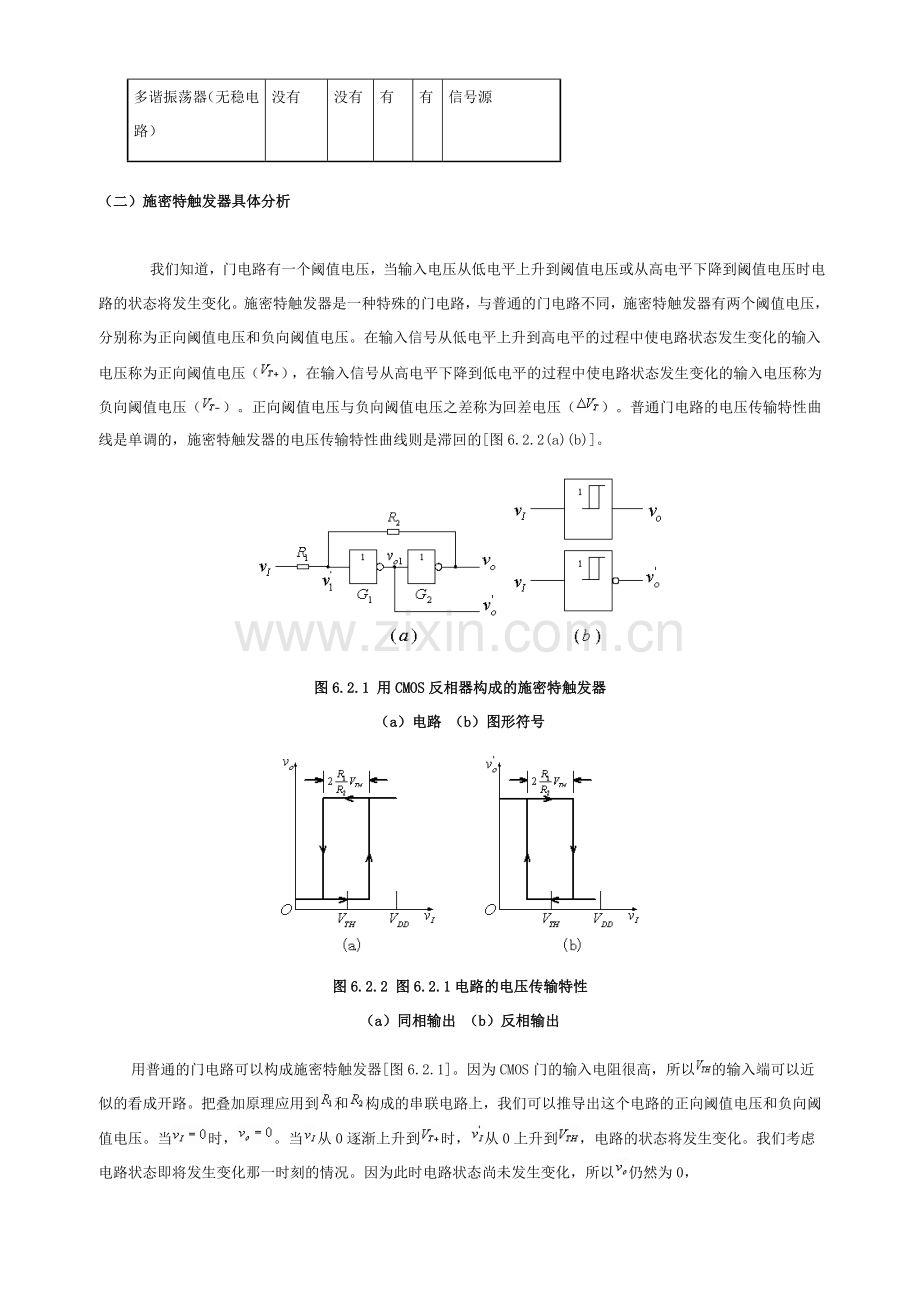

么是施密特触发器(Schmitt Trigger)? 施密特触发器(Schmitt Trigger)，简单的说就是具有滞后特性的数字传输门。（一）施密特触发器结构举例（二）施密特触发器具体分析（三）施密特触发器电路用途（四）施密特触发器相关部分总结（五）附：用555定时器构成施密特触发器用555定时器构成多谐振荡器 Sometimes an input signal to a digital circuit doesn't directly fit the description of a digital signal. For various reasons it may have slow rise and/or fall times, or may have acquired some noise that could be sensed by further circuitry. It may even be an analog signal whose frequency we want to measure. All of these conditions, and many others, require a specialized circuit that will "clean up" a signal and force it to true digital shape. The required circuit is called a Schmitt Trigger. It has two possible states just like other multivibrators. However, the trigger for this circuit to change states is the input voltage level, rather than a digital pulse. That is, the output state depends on the input level, and will change only as the input crosses a pre-defined threshold. ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝============== （一）施密特触发器结构举例施密特触发器最重要的特点是能够把变化缓慢的输入信号整形成边沿陡峭的矩形脉冲。同时，施密特触发器还可利用其回差电压来提高电路的抗干扰能力。它是由两级直流放大器组成，电路如图2-64所示。两只晶体管的发射极连接在一起。该电路也有两个稳定状态(即为双稳态电路)，但它是靠电位触发的。它的两个稳态分别为VT1饱和、VT2截止与VT2饱和、VT1截止。两个稳态的相互转换取决于输入信号的大小，当输入信号电位达到接通电位且维持在大于接通电位时，电路保持为某一稳态；如果输人信号电位降到断开电位且维持在小于断开电位时，电路迅速翻转且保持在另一状态，该电路常用于电位鉴别、幅度鉴别以及对任意波形进行整形。触发端稳态 R C 作用双稳态电路两个两个无无保持状态，保存数据施密特一个两个有无波形变换，整形单稳电路一个一个有有定时，延时多谐振荡器（无稳电路）没有没有有有信号源（二）施密特触发器具体分析我们知道，门电路有一个阈值电压，当输入电压从低电平上升到阈值电压或从高电平下降到阈值电压时电路的状态将发生变化。施密特触发器是一种特殊的门电路，与普通的门电路不同，施密特触发器有两个阈值电压，分别称为正向阈值电压和负向阈值电压。在输入信号从低电平上升到高电平的过程中使电路状态发生变化的输入电压称为正向阈值电压（），在输入信号从高电平下降到低电平的过程中使电路状态发生变化的输入电压称为负向阈值电压（）。正向阈值电压与负向阈值电压之差称为回差电压（）。普通门电路的电压传输特性曲线是单调的，施密特触发器的电压传输特性曲线则是滞回的[图6.2.2(a)(b)]。图6.2.1 用CMOS反相器构成的施密特触发器（a）电路（b）图形符号图6.2.2 图6.2.1电路的电压传输特性（a）同相输出（b）反相输出用普通的门电路可以构成施密特触发器[图6.2.1]。因为CMOS门的输入电阻很高，所以的输入端可以近似的看成开路。把叠加原理应用到和构成的串联电路上，我们可以推导出这个电路的正向阈值电压和负向阈值电压。当时，。当从0逐渐上升到时，从0上升到，电路的状态将发生变化。我们考虑电路状态即将发生变化那一时刻的情况。因为此时电路状态尚未发生变化，所以仍然为0，，于是，。与此类似，当时，。当从逐渐下降到时，从下降到，电路的状态将发生变化。我们考虑电路状态即将发生变化那一时刻的情况。因为此时电路状态尚未发生变化，所以仍然为，，于是，此公式中VT+应该位VT-。通过调节或，可以调节正向阈值电压和反向阈值电压。不过，这个电路有一个约束条件，就是。如果，那么，我们有及，这说明，即使上升到或下降到0，电路的状态也不会发生变化，电路处于“自锁状态”，不能正常工作。图6.2.4 带与非功能的TTL集成施密特触发器集成施密特触发器比普通门电路稍微复杂一些。我们知道，普通门电路由输入级、中间级和输出级组成。如果在输入级和中间级之间插入一个施密特电路就可以构成施密特触发器[图6.2.4]。集成施密特触发器的正向阈值电压和反向阈值电压都是固定的。利用施密特触发器可以将非矩形波变换成矩形波[图6.2.8]。图6.2.8 用施密特触发器实现波形变换利用施密特触发器可以恢复波形[图6.2.9(a)(b)(c)]。图6.2.9 用施密特触发器对脉冲整形利用施密特触发器可以进行脉冲鉴幅[图6.2.10]。图6.2.10 用施密特触发器鉴别脉冲幅度利用施密特触发器组成多谐振荡器：我们尝试着分析下面给定的电路，设电容上的初始电压为0，则接通电源后Ui=0，Uo=1，于是高电平通过电阻向电容C充电，随着充电过程的进行，Ui逐渐升高，当Ui升至UT+时，电路翻转，输出Q=Uo=0，电容C放电，当Uc降至UT-时，电路再次翻转，输出高电平，C又开始充电，这样，Ui在UT+和UT-之间往复变化，输出不断高低高低变换，形成振荡。结果，这个电路在没有外界触发的情况下，仍能输出周期变化的矩形波，我们称能够自行产生矩形波输出的器件为多谐振荡器结果，这个电路在没有外界触发的情况下，仍能输出周期变化的矩形波，我们称能够自行产生矩形波输出的器件为多谐振荡器。（三）施密特触发器电路用途施密特触发器 (1)应用于波形的整形和变换：整形时，将不好的矩形波变为较好的矩形波；波形转换时，将三角波、正弦波和其他波形转换为矩形波。 (2)应用于幅度鉴别：可以将输入信号中的幅度大于某一数值的信号检测出来。 (3)应用于多谐振荡器。（四）施密特触发器相关部分总结在数字系统的脉冲整形电路中，常需要一定幅度和宽度的矩形脉冲。获得矩形脉冲的方法通常有两种，一是由脉冲振荡器直接产生，二是用脉冲整形电路将非矩形脉冲变换成符合要求的矩形脉冲。施密特触发器是一种脉冲整形电路，它的电压传输特性是一条具有滞回特性的曲线，即触发器输出由低电平变为高电平和由高电平变为低电平所对应的阈值电压是不同的。施密特触发器可对输入波形进行变换和整形。回差电压△UT和阈值电压UT1和UT2是其主要参数。单稳态触发器是一种脉冲整形电路，多用于脉冲波形的整形、延时和定时。它有一个稳态和一个暂稳态，稳态到暂稳态的转换靠外触发脉冲的作用，暂稳态维持一段时间后自动返回稳态，暂稳态维持时间的长短由定时元件Ｒ，Ｃ决定，与触发脉冲无关，脉冲宽度和恢复时间是单稳态触发器的主要参数。多谐振荡器是一种脉冲产生电路，它不需要外加输入信号，而使电路能够周而复始地振荡，电路必须接成正反馈；多谐振荡器没有稳定状态，只有两个暂稳态，暂稳态时间的长短取决于定时元件ＲＣ的充放电时间。振荡周期Ｔ是多谐振荡器的主要参数。 555定时器是一种多用途的单片集成电路，利用它可以方便地构成施密特触发器、单稳态触发器和多谐振荡器等。脉冲产生和整形电路也可由门电路外接电阻，电容等元器件组成。（五）附：用555定时器构成施密特触发器用555定时器构成多谐振荡器 555定时器是一种多用途的单片集成电路，利用它可以方便地构成施密特触发器、单稳态触发器和多谐振荡器等。 555集成定时器的内部电路结构是怎样的?它是怎样工作的? 答：在数字系统中，为了使各部分在时间上协调动作，需要有一个统一的时间基准。用来产生时间基准信号的电路称为时基电路。555集成定时器就是其中的一种。它是一种由模拟电路与数字电路组合而成的多功能的中规模集成组件，只要配少量的外部器件，便可很方便的组成触发器、振荡器等多种功能电路。因此其获得迅速发展和广泛应用。 555集成定时器的工作原理如下：图2-65a所示为其内部电路结构图。管脚排列如图2-65b所示。整个电路包括分压器，比较器，基本RS触发器和放电开关四个部分。 (1)分压器由三个5kΩ的电阻串联组成分压器，其上端接电源VCC(8端)，下端接地(1端)，为两个比较器A1、A2提供基准电平。使比较器A1的“+”端接基准电平(2／3)*VCC(5端)，比较器A2的“-”端接(1／3)*VCC。如果在控制端(5端)外加控制电压．可以改变两个比较器的基准电平。不用外加控制电压时，可用0.01μF的电容使5端交流接地，以旁路高频干扰。 (2)比较器A1、A7是两个比较器。其“+”端是同相输人端，“-”端是反相输入端。由于比较器的灵敏度很高，当同相输入端电平略大于反相端时，其输出端为高电平；反之，当同相输入端电平略小于反相输人端电平时，其输出端为低电平。因此，当高电平触发端(6端)的触发电平大于(2／3)*VCC时，比较器A1的输出为低电平；反之输出为高电平。当低电平触发端(2端)的触发电平略小于(1／3)*VCC时，比较器A2的输出为低电平；反之，输出为高电平。 (3)基本RS触发器比较器A1和A2的输出端就是基本RS触发器的输入端RD和SD。因此，基本RS触发器的状态(3端的状态)受6端和2端的输入电平控制。图中的4端是低电平复位端。在4端施加低电平时，可以强制复位，使Q=0。平时，将4端接电源VCC的正极。 (4)放电开关图中晶体管VT构成放电开关，使用时将其集电极接正电源，基极接基本RS触发器的Q非端。当(Q非)=0时，VT截止；当(Q非)=1时，VT饱合导通。可见晶体管VT作为放电开关，其通断状态由触发器的状态决定。怎样由555构成施密特触发器? 答：将(6脚)和(2脚)相连作为信号输入端即可构成施密特触发器。怎样由555构成多谐振荡器? 答：因为用施密特触发器可以组成多谐振荡器；所以可用555定时器构成施密特电路，再用施密特电路加上RC充放电电路来设计多谐振荡器。图2-66a是由555组件组成的多谐振荡器电路，R1、R2和C系外接元件。其工作原理如下：接通电源后，VCC经R1 R2给电容C充电。由于电容上电压不能突变，电源刚接通时Vc<VCC／3，所以555内部比较器A1输出高电平，A2输出低电平，即RD=1，SD=0，基本RS触发器置1，输出端Q为高电平。此时(Q非)=0，使内部放电管截止。当Vc上升到大于Vcc／3时，RD=1，SD=1，基本RS触发器状态不变，即输出端Q仍为高电平，当Vc上升到略大于2VCC／3时，Rn=0，SD=1，基本RS触发器置0，输出端Q为低电平。这时Q非=1，使内部放电管饱合导通。于是电容C经R2和内部放电管放电，Vc按指数规律减小。当Vc下降略小于Vcc／3时，内部比较器A1输出高电平，A2输出低电平，基本RS触发器置1，输出高电平。这时，(Q非)=0，内部放电管截止。于是C结束放电并重新开始充电。如此循环不止，输出端就得到一系列矩形脉冲，如图2-66b所示。如何用运放做一个施密特触发器(迟滞比较器)? 作者：jingle　栏目：技术交流如何用运放做一个施密特触发器(迟滞比较器)? 大家好,我想自己做一个充电电路.目的是监控电池两端的电压,当超过某个电压时断开继电器,当低于某个电压时接通继电器.根据功能来看是一个施密特触发器.上网找了资料.其中在MOTOROLA 的LM393的Datasheet上看到的迟滞比较器正好能满足这个功能.但是我按照Datasheet上搭出的电路怎么都无法实现该功能.电路如图,本想通过调节可调电阻改变输入端的电平,但是在调节可调电阻过程中发现发光二极管只是在某个电压处切换状态,而不是施密特触发器的功能.我不知道问题出在哪里.对运放也不熟悉!希望各位大哥指点小弟一下,不胜感激!!! 因为我手边没有LM393,用了日立公司的HA17393不行,后又LM324也是不行. 2楼： >>参与讨论作者： jingle 于 2006-12-29 21:22:00 发布：发光二极管画反了 3楼： >>参与讨论作者： forthlab 于 2006-12-29 21:39:00 发布：就是这个运放的电路。应该可以实现楼主的功能的。仔细调试。 4楼： >>参与讨论作者： AIRWILL 于 2006-12-29 22:11:00 发布：嗯, 采用正反馈就是啦 5楼： >>参与讨论作者： maychang 于 2006-12-29 22:19:00 发布： LM393输出已被三极管箝位三极管基极应该串电阻限流。 LM324肯定行，连输出的上拉电阻也可以不要。 6楼： >>参与讨论作者： jingle 于 2006-12-29 22:31:00 发布： maychang分析的很有道理,明天试试看!今天太晚了. 7楼： >>参与讨论作者： jingle 于 2006-12-30 18:21:00 发布：按照maychang的方法终于成功了. 不过运放空载时输出端最低电压都是0.75V,0.75V就够驱动三极管了.为什么不是0V呢?望高手指点! 8楼： >>参与讨论作者： computer00 于 2006-12-30 18:40:00 发布：最好改成用低电平驱动三极管,并在三极管的BE上并联电阻使用PNP型的三极管，E接电源正. 9楼： >>参与讨论作者： jingle 于 2006-12-30 18:59:00 发布：能解释一下为什么不是0V吗?谢谢! 10楼： >>参与讨论作者： computer00 于 2006-12-30 19:08:00 发布：因为输出管子存在饱和压降. 11楼： >>参与讨论作者：阿明于 2008-2-11 19:36:30 发布：大家新年好,鼠年行大运! 我想制作一个畜电池容量检测仪,但是.当电压降到10.5V时[LM358比较器]不能完全停止,只是与基准电压一样而已!怎么呢?请个为高手指点! 12楼： >>参与讨论作者： bin 于 2008-3-4 9:45:20 发布：制作一个畜电池放电器需要使用施密特触发器,即需要设置一个回差电压就可以了 UA741运放组成的施密特触发器电路图编辑：Dz3w.Com 文章来源：网络我们无意侵犯您的权益,如有侵犯请[联系我们] UA741运放组成的施密特触发器电路图 A Schmitt Trigger Circuit Shows Two Distinct Signal Input Levels For Turning The Circuit ON And OFF.The Difference Between The Von And Voff Voltages Called Hysteris Schmitt Triggers Are Useful In Conbverting Slowly Rising Waveforms Into Fast Rising Ones And In Relay Like Application. The Circuit Shown Here Uses A 741 With Positive Feedback Via R5,R6 And R7 For Fast Switching.Voltage Dividers R8 And R9 Set The DC Input Voltage To The Non-Inverting Input Terminal To Half The Supply Voltage.The Amount Of Positive Feedback Depends On The Ratio Of R6 And R7.The Larger The Ratio,The Smaller Will Be The Hysterisis Shown By The Circuit.Potentiometer R2 Sets The DC Voltage To The Inverting Input Terminal And Thus Sets The Threshold Voltage At Which The Signal Will Trigger The Circuit.The Input Signal Can Be Applied To Either Of The Two Input Terminals. 施密特触发器维基百科，自由的百科全书汉漢▼ 施密特触发器（B）和比较器的（A）作用比较在电子学中，施密特触发器（英语：Schmitt trigger）是包含正反饋的比较器电路。对於标准施密特触发器，当输入电压高於正向阈值电压，输出为高；当输入电压低於负向阈值电压，输出为低；当输入在正负向阈值电压之间，输出不改变，也就是说输出由高电平翻转为低电平，或是由低电平翻转为高电平对应的阈值电压是不同的。只有当输入电压发生足够的变化时，输出才会变化，因此将这种元件命名为触发器。这种双阈值动作被称为遲滯現象，表明施密特触发器有记忆性。从本质上来说，施密特触发器是一种双稳态多谐振荡器。施密特触发器可作为波形整形电路，能将模拟信号波形整形为数字电路能够处理的方波波形，而且由於施密特触发器具有滞回特性，所以可用於抗干扰，其应用包括在开环配置中用於抗扰，以及在闭环正反馈配置中用於实现多谐振荡器。目录 [隐藏] · 1 发明 · 2 符号 · 3 实现 o 3.1 比较器实现的施密特触发器 o 3.2 两个晶体管实现的施密特触发器 · 4 应用 o 4.1 抗扰 § 4.1.1 内建施密特触发器的元件 o 4.2 振荡器 · 5 参见 · 6 注释 · 7 参考文献 · 8 外部链接 [编辑]发明施密特触发器是由美国科学家奥托·赫伯特·施密特（Otto Herbert Schmitt）於1934年发明，当时他只是一个研究生，[1]後於1937年他在其博士论文中将这一发明描述为“热电子触发器”（thermionic trigger）。[2]这一发明是施密特对鱿鱼神经中的神经脉冲传播进行研究的直接成果。 [编辑]符号电路图中的施密特触发器符号是一个三角中画有一个反相或非反相滞回符号。这一符号描绘了对应的理想滞回曲线。非反相施密特触发器反相施密特触发器 [编辑]实现施密特触发器可以利用简单的隧道二极管实现，这种二极管的伏安特性在第一象限中是一条“N”形曲线。振荡输入会使二极管的伏安特性从“N”形曲线的上升分支移动到另一分支，然後在输入值超越上升和下降翻转阈值时回到起点。不过，这类施密特触发器的性能可以利用基於晶体管的元件来提升，因为基於晶体管的元件可以通过非常直接的利用正反馈来提升翻转性能。 [编辑]比较器实现的施密特触发器施密特触发器常用接入正反馈的比较器来实现[注 1]，而不像运算放大器电路常接入负反馈。对於这一电路，翻转发生在接近地的位置，迟滞量由R1和R2的阻值控制：比较器提取了两个输入之差的符号。当非反相（+）输入的电压高於反相（−）输入的电压时，比较器输出翻转到高工作电压+VS；当非反相（+）输入的电压低於反相（−）输入的电压时，比较器输出翻转到低工作电压−VS。这里的反相（−）输入是接地的，因此这里的比较器实现了符号函数，具有二态输出的特性，只有高和低两种状态，当非反相（+）端连续输入时总有相同的符号。由於电阻网络将施密特触发器的输入端（即比较器的非反相（+）端）和比较器的输出端连接起来，施密特触发器的表现类似比较器，能在不同的时刻翻转电平，这取决於比较器的输出是高还是低。若输入是绝对值很大的负输入，输出将为低电平；若输入是绝对值很大的正输入，输出将为高电平，这就实现了非反相施密特触发器的功能。不过对於取值处於两个阈值之间的输入，输出状态同时取决於输入和输出。例如，如果施密特触发器的当前状态是高电平，输出会处於正电源轨（+VS）上。这时V+就会成为Vin和+VS间的分压器。在这种情况下，只有当V+=0（接地）时，比较器才会翻转到低电平。由电流守恒，可知此时满足下列关系：因此Vin必须降低到低於时，输出才会翻转状态。一旦比较器的输出翻转到−VS，翻转回高电平的阈值就变成了。非反相施密特比较器典型的滞回曲线，与其符号上的曲线一致，M是电源电压，T是阈值电压这样，电路就形成了一段围绕原点的翻转电压带，而触发电平是。只有当输入电压上升到电压带的上限，输出才会翻转到高电平；只有当输入电压下降到电压带的下限，输出才会翻转回低电平。若R1为0，R2为无穷大（即开路），电压带的宽度会压缩到0，此时电路就变成一个标准比较器。输出特性如右图所示。阈值T由给出，输出M的最大值是电源轨。实际配置的非反相施密特触发电路如下图所示。输出特性曲线与上述基本配置的输出曲线形状相同，阈值大小也与上述配置满足相同的关系。不同点在於上例的输出电压取决於供电电源，而这一电路的输出电压由两个齐纳二极管（也可用一个双阳极齐纳二极管代替）确定。在这一配置中，输出电平可以通过选择适宜的齐纳二极管来改变，而输出电平对於电源波动具有抵抗力，也就是说输出电平提高了比较器的电源电压抑制比（PSRR）。电阻R3用於限制通过二极管的电流，电阻R4将比较器的输入漏电流引起的输入失调电压降低到最小（参见实际运算放大器的局限）。反相施密特触发器的滞回曲线下图是一个反相施密特触发器的例子，右图是其滞回曲线，其中Ue是输入电压，Ur是参考电压：上述电路满足如下关系：其中U1和U2是阈值电压，Uv是电源电压。 [编辑]两个晶体管实现的施密特触发器在使用正反馈配置实现的施密特触发器中，比较器自身可以实现的大部分复杂功能都没有使用。因此，电路可以用两个交叉耦合的晶体管来实现（即晶体管可以用另外一种方式来实现输入级）。基於2个晶体管的施密特触发电路如下图所示。通路RK1 R1 R2设定了晶体管T2的基极电压，不过，这一分压通路会受到晶体管T1的影响，如果T1开路，通路将会提供更高的电压。因此，在两个状态间翻转的阈值电压取决於触发器的现态。对於如上所示的NPN晶体管，当输入电压远远低於共射极电压时，T1不会导通。晶体管T2的基极电压由上述分压电路决定。由於接入负反馈，共射极上所加的电压必须几乎与分压电路上所确定的电压几乎一样高，这样就能使T2导通，并且触发器的输出是低电平状态。当输入电压（T1基极电压）上升到比电阻RE上的电压（射极电压）稍高时，T1将会导通。当T1开始导通时，T2不再导通，因为此时分压通路提供的电压低於T2基极电压，而射极电压不会降低，因为T1此时消耗通过RE的电流。此时T2不导通，触发器过渡到高电平状态。此时触发器处於高电平状态，若输入电压降低得足够多，则通过T1的电流会降低，这会降低T2的共射极电压并提高其基极电压。当T2开始导通时，RE上的电压上升，然後会降低T1的基极－射极电位，T1不再导通。在高电平状态时，输出电压接近V+；但在低电平状态时，输出电压仍会远远高於V−。因此在这种情况下，输出电压不够低，无法达到逻辑低电平，这就需要在触发器电路上附加放大器。上述电路可以被简化：R1可以用短路连接代替，这样T2基极就直接连接到T1集电极，R2可以去掉并以开路代替。电路运行的关键是当T1接通（电流输入基极的结果）时，通过RE的电流比T1截止时小，因为T1导通时会使T2截止，而当T2导通时，相比T1会为RE提供更大的通过电流。当流入RE的电流减小时，其上的电压会降低，因此一旦电流开始流入T1，输入电压一定会降低以使T1回到截止状态，这是因为此时T1的射极电压已降低。这一施密特触发缓冲器也可以变成一个施密特触发反相器，而且在此过程中还能省去一个电阻，方法是将RK2以短接代替，并将Vout连接到T2射极而不是集电极。不过在这种情况下，RE的阻值应该更大，因为此时RE要充当输出端的下拉电阻，作用是当输出应该为低电平时，其会降低输出端的电压。若RE的阻值较小，其上只能产生一个较小的电压，在输出应该为数字低电平时，这一电压实际上会提高输出电压。 [编辑]应用施密特触发器在开环配置中常用於抗扰，在闭环正反馈配置中用於实现多谐振荡器。 [编辑]抗扰施密特触发器的一个应用是增强仅有单输入阈值的电路的抗扰能力。由於只有一个输入阈值，阈值附近的雜訊输入信号会导致输出因噪声来回地快速翻转。但是对於施密特触发器，阈值附近的噪声输入信号只会导致输出值翻转一次，若输出要再次翻转，噪声输入信号必须达到另一阈值才能实现，这就利用了施密特触发器的回差电压来提高电路的抗干扰能力。例如，在仙童半导体公司的QSE15x红外光电传感器家族[3]中，放大式红外光电二极管能产生电信号使频率在绝对最高值和绝对最低值间翻转。这种电信号经过低通滤波後能产生平滑信号，而这种平滑信号的上升和下降与翻转信号为开启或关闭所需时间的相对量一致。滤波後的输出传递到施密特触发器的输入。实际结果是施密特触发器的输出只从低电平过渡到高电平，而这一过程在接收到的红外信号以长於某个已知时延的时间激励光电二极管之後，一旦施密特触发器的输出变为高电平，其输出只会在红外信号不再以长於类似已知时延的时间激励光电二极管之後才会变为低电平。鉴於光电二极管容易因为环境中的噪声发生伪翻转，由滤波器和施密特触发器实现的时延能确保输出只在输入确实激励元件时才会翻转。 [编辑]内建施密特触发器的元件如上例所述，飞兆半导体公司QSE15x光电传感器家族内建施密特触发器用於抗扰，而在很多开关电路中，内建施密特触发器也是处於相同的原因，例如开关去抖动（switch debouncing）。下列7400系列元件在其全部输入部分都包含施密特触发器： § 7413：4输入端双与非施密特触发器 § 7414：六反相施密特触发器 § 7418：双4输入与非门（施密特触发） § 7419：六反相施密特触发器 § 74121：单稳态多谐振荡器（具施密特触发器输入） § 74132：2输入端四与非施密特触发器 § 74221：双单稳态多谐振荡器（具施密特触发器输入） § 74232：四或非施密特触发器 § 74310：八位缓冲器（具施密特触发器输入） § 74340：八总线反相缓冲器（三态输出）（具施密特触发器缓冲） § 74341：八总线非反相缓冲器（三态输出）（具施密特触发器缓冲） § 74344：八总线非反相缓冲器（三态输出）（具施密特触发器缓冲） § 74540：八位三态反相输出总线缓冲器（具施密特触发器输入） § 74541：八位三态非反相输出总线缓冲器（具施密特触发器输入） § 74(HC/HCT)7541：八位三态非反相输出总线缓冲器（具施密特触发器输入） § SN74LV8151：具有三态输出的10位通用施密特触发缓冲器 4000系列元件中的多个型号在其输入部分都包含施密特触发器，例如： § 14093：四2输入与非施密特触发器 § 40106：六施密特触发反向器 § 14538：双精度单稳态多谐振荡器 § 4020：14级二进制串行计数器 § 4024：7级二进制串行计数器 § 4040：12级二进制串行计数器 § 4017：十进制计数器（具10个译码输出端） § 4022：八进制计数器（具8个译码输出端） § 4093：2输入端四与非施密特触发器双施密特输入配置单门CMOS逻辑、与门、或门、异或门、与非门、或非门、同或门： § NC7SZ57（Fairchild） § NC7SZ58（Fairchild） § SN74LVC1G57（德州仪器） § SN74LVC1G58（德州仪器） [编辑]振荡器参见：弛张振荡器施密特触发器是一种双稳态多谐振荡器，可用来实现另一种多谐振荡器——弛张振荡器。实现的方法是在反相施密特触发器上连接一个电阻－电容网络，具体步骤是将电容连接在输入和地之间，将电阻连接在输出和输入之间。电路的输出是方波，其频率取决於R和C的取值以及施密特触发器的阈值点。因为多个施密特触发电路可以由单个集成电路（例如4000系列CMOS型元件40106包含6个施密特触发器）来提供，因此只需要两个外部组件就可以利用集成电路未使用的部分来构成一个简单可靠的振荡器。基於比较器的弛张振荡器的输出和电容波形上例是一个基於比较器实现的弛张振荡器。此处，基於比较器的施密特触发器是反相配置，也就是说输入和地是由上图所示的施密特触发器翻转，因此，绝对值很大的负信号对应正输出，绝对值很大的正信号对应负输出。此外，接入RC网络的同时也接入了慢负反馈。结果就如右图所示，输出从VSS到VDD自动振荡，这一过程中电容充电，输出从施密特触发器的一个阈值变化到另一个阈值。 [编辑]参见 § 振荡器 § 双稳态多谐振荡器 [编辑]注释 1. ^ 运算放大器可用於实现比较器。不过，很多运放在设计时只能用於负反馈配置，这种配置下的反相端和非反相输入端的电压几乎相同。一些运放包含输入保护电路，可以防止在运算时反相和非反相输入端的电压相差太大。在上述情况下，运放就无法正常实现比较器的功能，而比较器在设计时就允许两输入端电压有较大的差值。 [编辑]参考文献 1. ^ Otto H. Schmitt. A Thermionic Trigger. Journal of Scientific Instruments. 1 1938, 15 (1): 24－26 [2010-08-10]. DOI:10.1088/0950-7671/15/1/305 （英文）. 2. ^ Tom Young. Pavek Museum of Broadcasting Newsletter. 8 2004 [2010-08-10] （英文）. 3. ^ 仙童半导体公司QSE15x光电传感器：产品页面，数据表（英文） § Ulrich Tietze, Christoph Schenk. Halbleiterschaltungstechnik. Springer. 12 2002: 612－615. ISBN 3-540-42849-6 （德文）. [编辑]外部链接 § （英文）Hyperphysics对於施密特触发器的描述，以及更为普遍的另一种等效电路 § （英文）用於对给定的阈值计算相应的电阻值的计算器 § （中文）施密特触发器电路及工作原理详解
