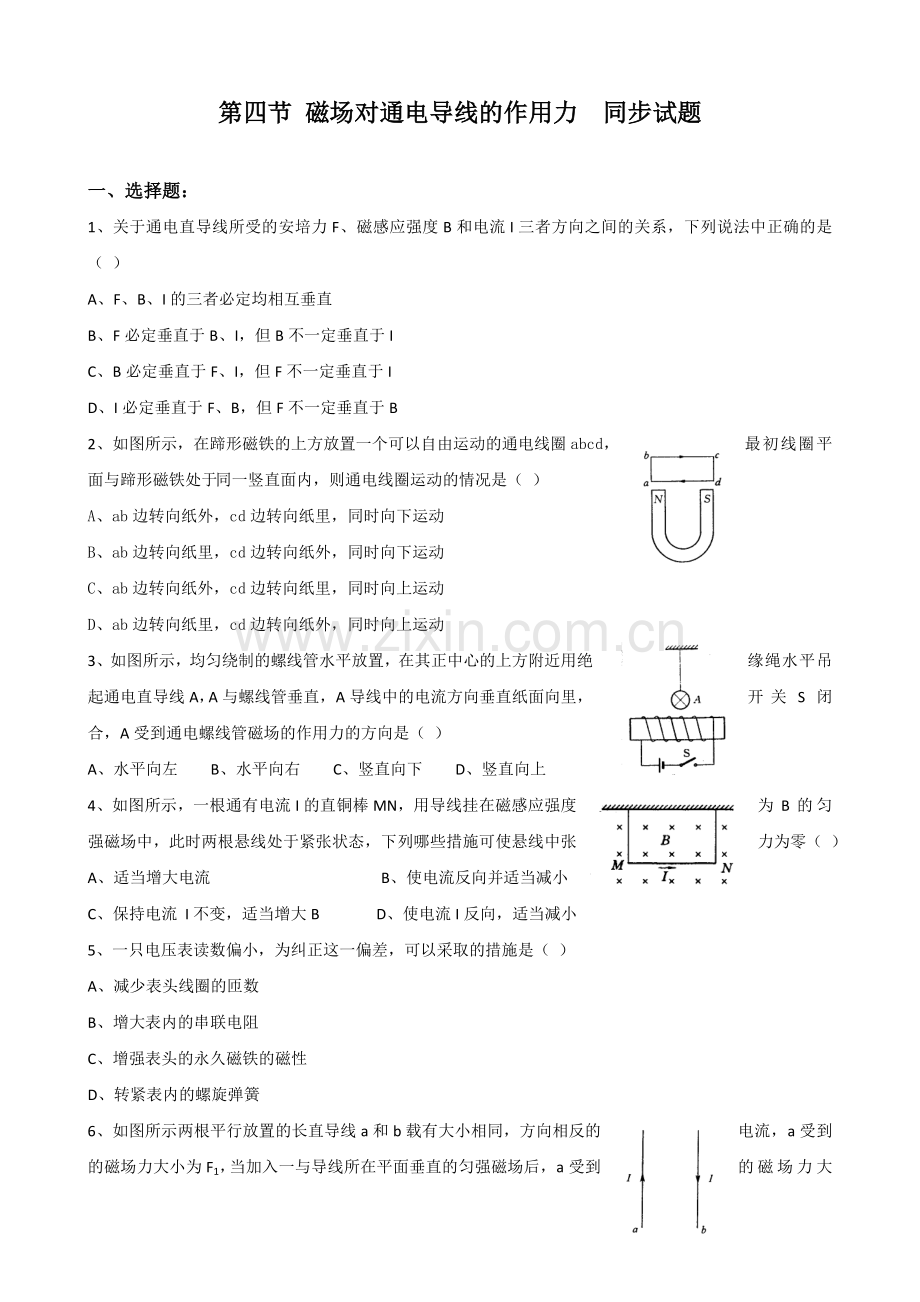

第四节 磁场对通电导线的作用力 同步试题

一、选择题：
1、关于通电直导线所受的安培力F、磁感应强度B和电流I三者方向之间的关系，下列说法中正确的是（ ）
A、F、B、I的三者必定均相互垂直
B、F必定垂直于B、I，但B不一定垂直于I
C、B必定垂直于F、I，但F不一定垂直于I
D、I必定垂直于F、B，但F不一定垂直于B
2、如图所示，在蹄形磁铁的上方放置一个可以自由运动的通电线圈abcd，最初线圈平面与蹄形磁铁处于同一竖直面内，则通电线圈运动的情况是（ ）
A、ab边转向纸外，cd边转向纸里，同时向下运动
B、ab边转向纸里，cd边转向纸外，同时向下运动
C、ab边转向纸外，cd边转向纸里，同时向上运动
D、ab边转向纸里，cd边转向纸外，同时向上运动
3、如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是（ ）
A、水平向左 B、水平向右 C、竖直向下 D、竖直向上
4、如图所示，一根通有电流I的直铜棒MN，用导线挂在磁感应强度为B的匀强磁场中，此时两根悬线处于紧张状态，下列哪些措施可使悬线中张力为零（ ）
A、适当增大电流 B、使电流反向并适当减小
C、保持电流 I不变，适当增大B D、使电流I反向，适当减小
5、一只电压表读数偏小，为纠正这一偏差，可以采取的措施是（ ）
A、减少表头线圈的匝数
B、增大表内的串联电阻
C、增强表头的永久磁铁的磁性
D、转紧表内的螺旋弹簧

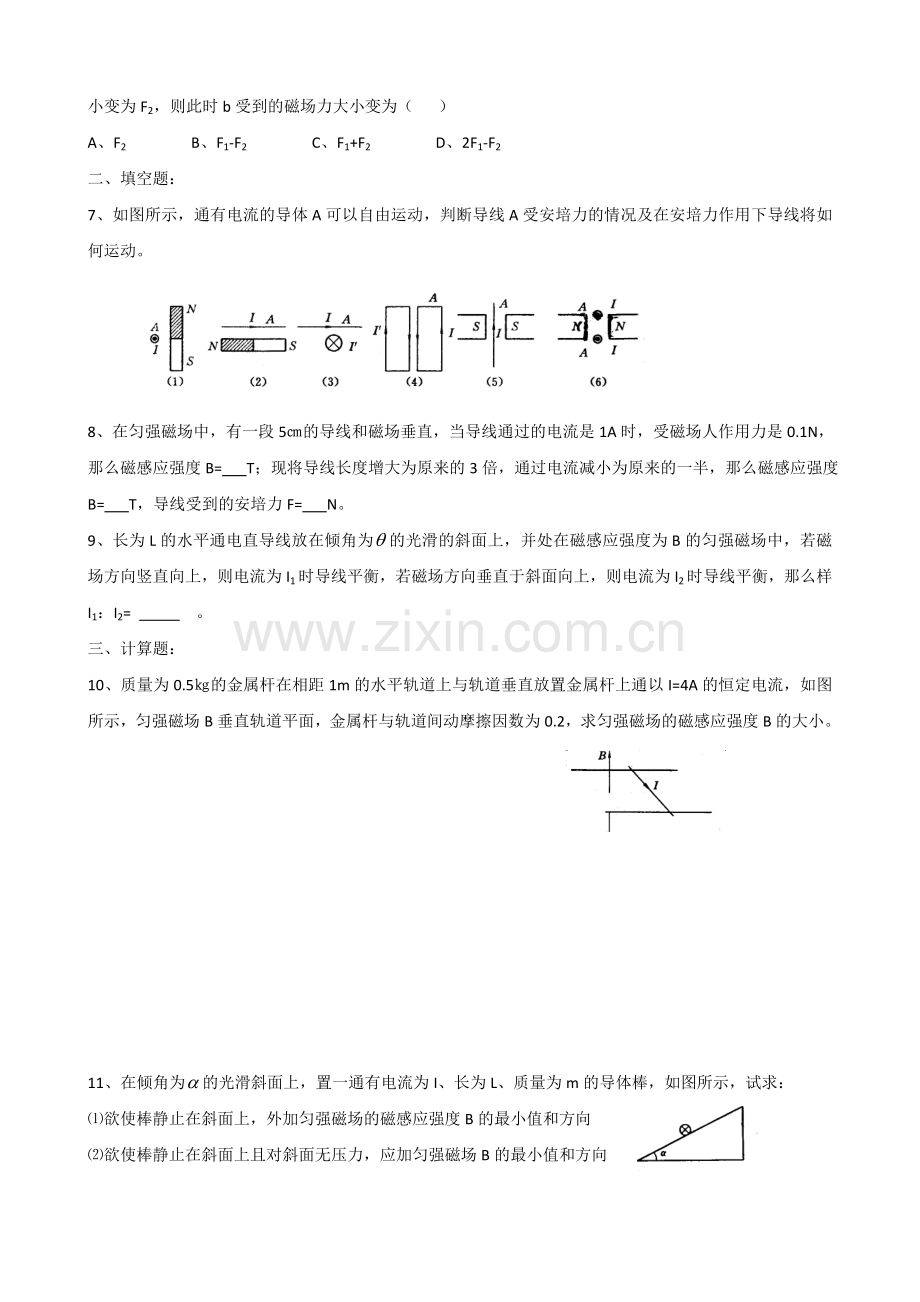

6、如图所示两根平行放置的长直导线a和b载有大小相同，方向相反的电流，a受到的磁场力大小为F1，当加入一与导线所在平面垂直的匀强磁场后，a受到的磁场力大小变为F2，则此时b受到的磁场力大小变为（ ）
A、F2 B、F1-F2 C、F1+F2 D、2F1-F2
二、填空题：
7、如图所示，通有电流的导体A可以自由运动，判断导线A受安培力的情况及在安培力作用下导线将如何运动。

8、在匀强磁场中，有一段5㎝的导线和磁场垂直，当导线通过的电流是1A时，受磁场人作用力是0.1N，那么磁感应强度B= T；现将导线长度增大为原来的3倍，通过电流减小为原来的一半，那么磁感应强度B= T，导线受到的安培力F= N。
9、长为L的水平通电直导线放在倾角为的光滑的斜面上，并处在磁感应强度为B的匀强磁场中，若磁场方向竖直向上，则电流为I1时导线平衡，若磁场方向垂直于斜面向上，则电流为I2时导线平衡，那么样I1：I2= 。
三、计算题：
10、质量为0.5㎏的金属杆在相距1m的水平轨道上与轨道垂直放置金属杆上通以I=4A的恒定电流，如图所示，匀强磁场B垂直轨道平面，金属杆与轨道间动摩擦因数为0.2，求匀强磁场的磁感应强度B的大小。

11、在倾角为的光滑斜面上，置一通有电流为I、长为L、质量为m的导体棒，如图所示，试求：
⑴欲使棒静止在斜面上，外加匀强磁场的磁感应强度B的最小值和方向
⑵欲使棒静止在斜面上且对斜面无压力，应加匀强磁场B的最小值和方向

12、电磁炮是一种理想的兵器，它的主要原理如图所示，1982年，澳大利亚国立大学制成了能把2.2g的弹体（包括金属杆EF的质量）加速到10km/s的电磁炮（常规炮弹的速度约为2km/s），若轨道宽2m，长为100m，通以恒定电流10A，则轨道间所加匀强磁场的磁感应强度为多大？磁场力的最大功率为多大？（不计轨道摩擦）

13、有一金属棒ab，质量为m，电阻不计，可在两条轨道上滑动，如图所示，轨道间距为L，其平面与水平面的夹角为，置于垂直于轨道平面向上的匀强磁场中，磁感应强度为B，金属棒与轨道的最大静磨擦力为其所受重力的k倍，回路中电源电动势为E，内阻不计，问：滑动变阻器R调节在什么阻值范围内，金属棒能静止在轨道上？

第四节 磁场对通电导线的作用力 同步试题答案
一、选择题：
1、B 2、B 3、D 4、AC 5、C 6、A
二、填空题：
7、略
8、2 2 0.15
9、
三、计算题：
10、0.25T
11、垂直于斜面向上，； 水平向左，
12、55T 1.1×107W
13、≤R≤
