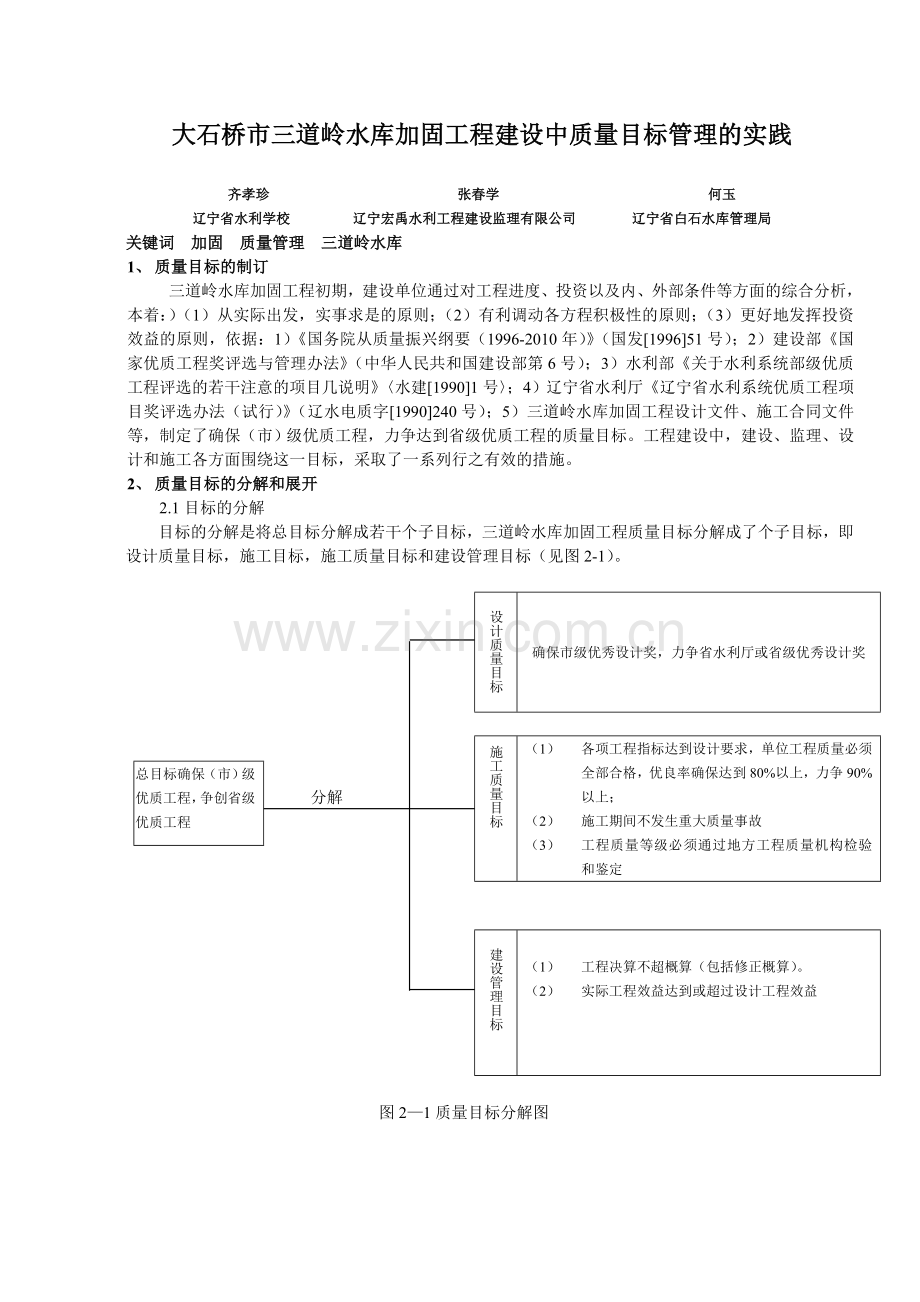

大石桥市三道岭水库加固工程建设中质量目标管理的实践.doc

大石桥市三道岭水库加固工程建设中质量目标管理的实践

齐孝珍 张春学 何玉
辽宁省水利学校 辽宁宏禹水利工程建设监理有限公司 辽宁省白石水库管理局
关键词 加固 质量管理 三道岭水库
1、 质量目标的制订
三道岭水库加固工程初期，建设单位通过对工程进度、投资以及内、外部条件等方面的综合分析，本着：）（1）从实际出发，实事求是的原则；（2）有利调动各方程积极性的原则；（3）更好地发挥投资效益的原则，依据：1）《国务院从质量振兴纲要（1996-2010年）》（国发[1996]51号）；2）建设部《国家优质工程奖评选与管理办法》（中华人民共和国建设部第6号）；3）水利部《关于水利系统部级优质工程评选的若干注意的项目几说明》〈水建[1990]1号〉；4）辽宁省水利厅《辽宁省水利系统优质工程项目奖评选办法（试行）》（辽水电质字[1990]240号）；5）三道岭水库加固工程设计文件、施工合同文件等，制定了确保（市）级优质工程，力争达到省级优质工程的质量目标。工程建设中，建设、监理、设计和施工各方面围绕这一目标，采取了一系列行之有效的措施。
2、 质量目标的分解和展开
2.1目标的分解
目标的分解是将总目标分解成若干个子目标，三道岭水库加固工程质量目标分解成了个子目标，即设计质量目标，施工目标，施工质量目标和建设管理目标（见图2-1）。

设计质量目标
确保市级优秀设计奖，力争省水利厅或省级优秀设计奖

施工质量目标
（1） 各项工程指标达到设计要求，单位工程质量必须全部合格，优良率确保达到80%以上，力争90%以上；
（2） 施工期间不发生重大质量事故
（3） 工程质量等级必须通过地方工程质量机构检验和鉴定

总目标确保（市）级优质工程，争创省级优质工程

分解

建设管理目标

（1） 工程决算不超概算（包括修正概算）。
（2） 实际工程效益达到或超过设计工程效益

图2—1质量目标分解图

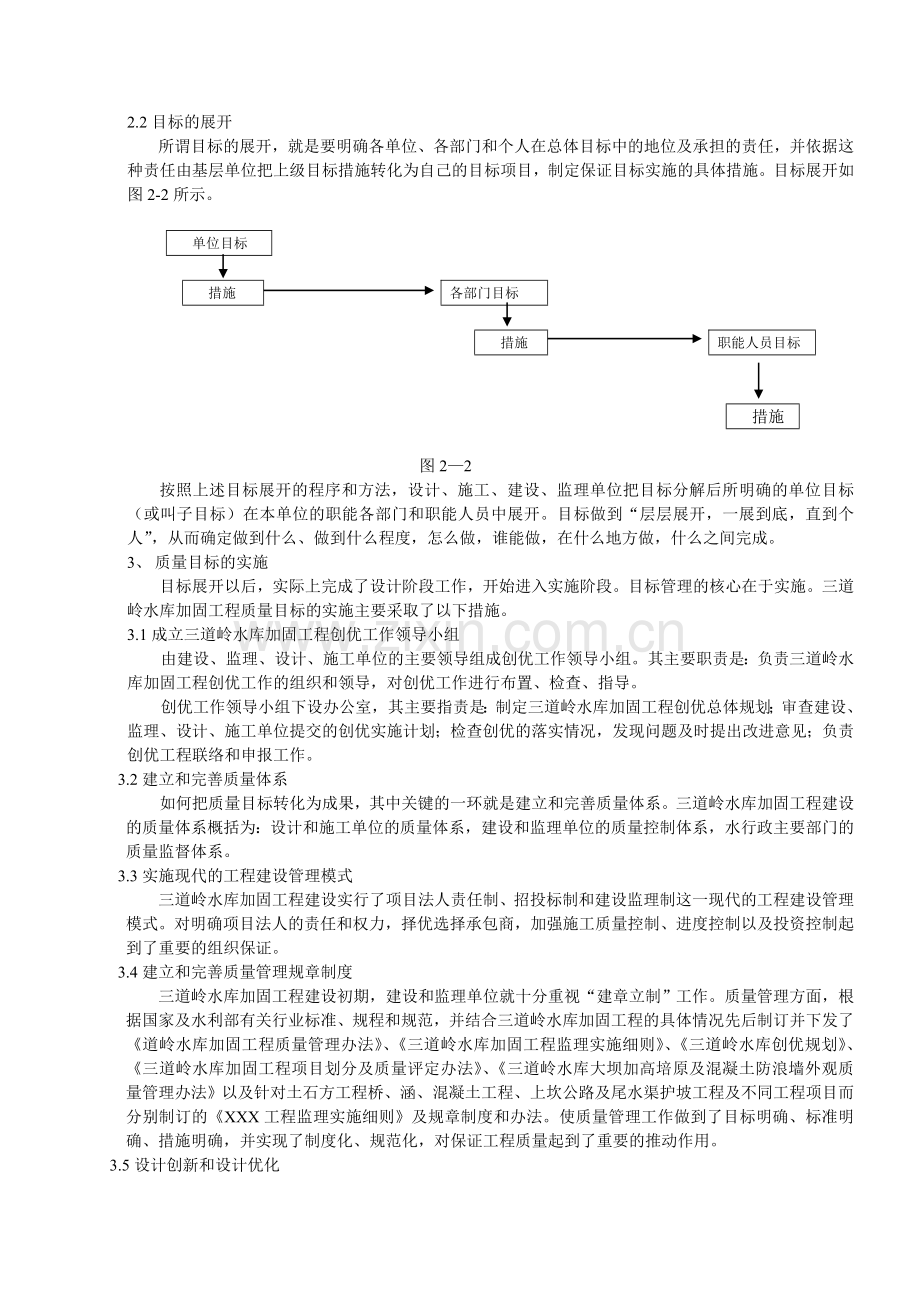

2.2目标的展开
所谓目标的展开，就是要明确各单位、各部门和个人在总体目标中的地位及承担的责任，并依据这种责任由基层单位把上级目标措施转化为自己的目标项目，制定保证目标实施的具体措施。目标展开如图2-2所示。

单位目标

措施

各部门目标

措施

职能人员目标

措施

图2—2
按照上述目标展开的程序和方法，设计、施工、建设、监理单位把目标分解后所明确的单位目标（或叫子目标）在本单位的职能各部门和职能人员中展开。目标做到“层层展开，一展到底，直到个人”，从而确定做到什么、做到什么程度，怎么做，谁能做，在什么地方做，什么之间完成。
3、 质量目标的实施
目标展开以后，实际上完成了设计阶段工作，开始进入实施阶段。目标管理的核心在于实施。三道岭水库加固工程质量目标的实施主要采取了以下措施。
3.1成立三道岭水库加固工程创优工作领导小组
由建设、监理、设计、施工单位的主要领导组成创优工作领导小组。其主要职责是：负责三道岭水库加固工程创优工作的组织和领导，对创优工作进行布置、检查、指导。
创优工作领导小组下设办公室，其主要指责是：制定三道岭水库加固工程创优总体规划；审查建设、监理、设计、施工单位提交的创优实施计划；检查创优的落实情况，发现问题及时提出改进意见；负责创优工程联络和申报工作。
3.2建立和完善质量体系
如何把质量目标转化为成果，其中关键的一环就是建立和完善质量体系。三道岭水库加固工程建设的质量体系概括为：设计和施工单位的质量体系，建设和监理单位的质量控制体系，水行政主要部门的质量监督体系。
3.3实施现代的工程建设管理模式
三道岭水库加固工程建设实行了项目法人责任制、招投标制和建设监理制这一现代的工程建设管理模式。对明确项目法人的责任和权力，择优选择承包商，加强施工质量控制、进度控制以及投资控制起到了重要的组织保证。
3.4建立和完善质量管理规章制度
三道岭水库加固工程建设初期，建设和监理单位就十分重视“建章立制”工作。质量管理方面，根据国家及水利部有关行业标准、规程和规范，并结合三道岭水库加固工程的具体情况先后制订并下发了《道岭水库加固工程质量管理办法》、《三道岭水库加固工程监理实施细则》、《三道岭水库创优规划》、《三道岭水库加固工程项目划分及质量评定办法》、《三道岭水库大坝加高培原及混凝土防浪墙外观质量管理办法》以及针对土石方工程桥、涵、混凝土工程、上坎公路及尾水渠护坡工程及不同工程项目而分别制订的《XXX工程监理实施细则》及规章制度和办法。使质量管理工作做到了目标明确、标准明确、措施明确，并实现了制度化、规范化，对保证工程质量起到了重要的推动作用。
3.5设计创新和设计优化
三道岭水库加固工程设计在尊重科学，满足设计规范要求的前提下，大胆创新，采用先进技术，并不断实行设计优化。例如：三道岭村桥和周家河桥采用了空腹渠大件预制安装，小件现浇筑；上坝公路堤相结合的设计方案。不但节省了大量的占地面积及增地费用，而且还大大提高了尾水渠的防洪标准。
3.6加强施工质量控制，确保工程质量
加大监理工作力度，做到专业及人员配套，实行跟踪监理，充分有效地行使质量表决权和质量奖罚权，确保工程质量优良。
组织设计交底和图纸绘审，审核施工单位提交的施工组织设计（或施工方案），使施工质量具有可靠的技术保证和实施保证。
严把 原材料，中间产品和机械设备质量关。除要求厂家提供许可证、出厂合格证、材质试验单位必要的证件外，还在现场按规定对原材料及中间产品进行抽样复检。对关键的机械设备进行定期检测。对不合格的原材料、中间产品和机械设备一律禁止使用。
加强对隐蔽工程和关键部位的检查验收。对坝基开挖、基础防渗等隐蔽工程以及机在工程项目划分中明确的关键部位，均由建设、监理、设计、施工以及质量监督部门进行联合检查验收并实行签证制度，确保隐蔽工程和关键部位的施工质量。
建立质量日报、旬报、月报、年报制度，定期召开现场质量会议，研究解决施工中出现的质量问题。
及时进行单元工程、分部工程以及单位工程质量等级评定工作，发现问题及时解决。
4、考核与评价
考核与评价的主要内容是检查目标在实施工程中能否按预期的目标值得以实现，实现目标的程度如何，遇到了哪些困难，努力程度怎样，单位或个人在实施目标过程中取得了哪些成绩，做出了哪些贡献，还有哪些需要改进的工作等等。
考核评价要做到“实事求是”、“用数据说话”、“成果第一”、“激励为主”、“公平、公开”。考核与评价有利于发现目标实施中的薄弱环节，有利于奖勤罚懒，有利发挥管理部门的职能作用，有利于促进目标的实施。
5、结语
大石桥市三道岭水库加固工程建设在质量目标管理方面，做到了目标明确、措施得当、精心设计、精心施工、严格管理。单元工程合格率达100%，优良率达90.8%以上。三道岭水库加固工程建设实践表明：以质量目标管理为主线进行加固工程建设，有利于加快工程进度，提高工程质量，节省工程投资。

大体积混凝土结构裂缝分析及控制的综合措施
张春学 　　　　　　　齐孝珍　　　　　　　　何玉
辽宁宏禹水利工程建设监理中心 辽宁省水利学校 辽宁省白石水库管理局
关键词：大体积混凝土、裂缝控制、综合措施
一、 大体积混凝土结构裂缝分析
混凝土结构在建设和使用过程中出现不同程度、不同形式的裂缝，是一个相当普遍的现象。大体积混凝土结构出现裂缝更普遍。通过 调查在高层建筑和混凝土重力坝地下结构中，底板出现裂缝的现象占调查总数的20%，地下室的外墙混凝土出现裂缝的现象占调查总数的80%左右。所以，混凝土结构的裂缝是建筑工程长期困扰的一个技术难题，一直未能很好地解决。在规范中有关允许最大裂缝宽度的规定虽不完全一致，但基本相同。如在正常的空气环境中裂缝允许宽度为0.3~0.4mm;在轻微腐蚀介质中,裂缝允许宽度为0.2-0.3mm ,在严重腐蚀介质中,裂缝允许宽度为0.1-0.2mm。但对建筑物的抗裂要求过严,必将付出较大的经济代价。科学的要求是将其有害程度控制在允许范围之内。根据有关资料证明,工程实践中结构物的裂缝原因,属于由变形变化(温度、湿度、地基变形) 引起的约占８０％以上，属于荷载引起约占２０％左右。在大体积混凝土施工中，由于水泥化热引起混凝土浇筑内部温度和温度应力剧烈变化，从而导致混凝土发生裂缝。　
二、 裂缝控制的设计措施
1．大体积混凝土的强度等级宜在C20～C35范围内选用，利用后期强度R60。随着高层和超高层建筑物不断出现，大体积混凝土的强度等级日趋增高，出现CA-0～C55等高强混凝土，设计强度过高，水泥用量过大，必然造成混凝土水化热过高，混凝土块体内部温度高，混凝土内外温差超过30℃以上，温度应力容易超过混凝土的抗拉强度，产生开裂。竖向受力结构可以用高强混凝土减小截面，而对于大体积混凝土底板应在满足抗弯及抗冲切计算要求下，采用C20～C35的混凝土，避免设计上“强度越高越好”的错误概念。    考虑到建设周期长的特点，在保证基础有足够强度、满足使用要求的前提下，可以利用混凝土60d或90d的后期强度，这样可以减少混凝土中的水泥用量，以降低混凝土浇筑块体的温度升高。
2．大体积混凝土基础除应满足承载力和构造要求外，还应增配承受罔水泥水化热引起的温度应力及控制裂缝开展的钢筋，以构造钢筋来控制裂缝，配筋应尽可能采用小直径、小间距。采用直径8～14mm的钢筋和100～150mm间距足比较合理的。伞截面的配筋率不小于0．3％，应在0．3％～0．5％之间。
3．当基础设置于岩石地基上时，宜在混凝土垫层上设置滑动层，滑动层构造采，用一毡二油，在夏季施工时也可采用一毡一油。
4．避免结构突变(或断而突变)产生应力集中。转角和孔洞处增设构造加强筋。
5．大块式基础及其他筏式、箱式基础不应设置永久变形缝(沉降缝、温度伸缩缝)及纵向施工缝。采用“后浇缝”和“跳仓打”来控制施工期间的较大温差及收缩应力。
6．大体积混凝土工程施工前，应对施工阶段大体积混凝土浇筑块体的温度、温度应力及收缩力进行验算，确定施工阶段大体积混凝土浇筑块体的升温峰值、内外温差(不超过25℃。实际操作时，严者为25℃，松者为30℃)及降温速度(不超过1．5℃／d)的控制指标，制订温控施工的技术措施。
　　7．以预防为主。在设计阶段就应考虑到可能漏水的内排水措施，以及施工后的经济可靠的堵漏方法。
三、裂缝控制的材料措施
　　1．为了减少水泥用量，降低混凝土浇筑块体的温度升高。经设计单位同意，可利用混凝土60d后期强度作为混凝土强度评定、工程交工验收及混凝土配合比设计的依据。
　　2．采用降低水泥用量的方法来降低混凝土的绝对温升值，可以使混凝土浇筑后的内外温差和降温速度控制的难度降低，也可降低保温养护的费用，这是大体积混凝土配合比选择的特殊性。强度等级在C20～C35的范围内选用，水泥用量最好不超过380kg／m。
　　3．应优先采用水化热低的矿渣水泥配制大体积混凝土。所用的水泥应进行水化热测定，水泥水化热测定按现行国家标准《水泥水化热试验方法(直接法)》测定，要求配制混凝土所用水泥7d的水化热不大于250tO／kg。
　　4．采用5～40mm颗粒级配的石子，控制含泥量小于1．5％。
　　5．采用中、粗砂，控制含泥量小于1．5％。
6．掺合料及外加剂的使用。国内当前用的掺合料主要是粉煤灰，可以提高混凝土的和易性．大大改善混凝土工作性能和可靠性，同时可代替水泥，降低水化热。掺加量为水泥用量的15％，降低水化热15％左右。外加剂主要指减水剂、缓凝剂和膨胀剂。混凝土中掺入水泥重量0．25％的木钙减水剂，不仅使混凝土工作性能有了明显的改善，同时又减少10％拌和用水，节约10％左右的水泥，从而降低了水化热。一般泵送混凝土为了延缓凝结时间，要加缓凝剂，反之凝结时间过早，将影响混凝土浇筑面的粘结，易出现层间缝隙，使混凝土防水、抗裂和整体强度下降。为了防止混凝土的初始裂缝外加膨胀剂。国内常用的膨胀剂有UEA，EAS、特密斯等型号。
 四、裂缝控制的施工措施
　　1．混凝土的浇筑方法可用分层连续浇筑或推移式连续浇筑，不得留施工缝，并应符合下列规定： (1)混凝土的摊铺厚度应根据所用振捣器的作用深度及混凝土的和易性确定，当采用泵送混凝土时，混凝土的摊铺厚度不大于600mm；当采用非泵送混凝土时，混凝土的摊铺厚度不大于400mm。 (2)分层连续浇筑或推移式连续浇筑，其层间的间隔时间应尽量缩短，必须在前层混凝土初凝之前，将其次层混凝土浇筑完毕。层间最长的时间间隔不大于混凝土的初凝时间。当层间间隔时间超过混凝土的初凝时间。层面应按施工缝处理。
　　2．大体积混凝土施工采取分层浇筑混凝土时，水平施工缝的处理应符合下列规定：1)清除浇筑表面的浮浆、软弱混凝土层及松动的石子，并均匀露出粗骨料；2)在上层混凝土浇筑前，应用压力水冲洗混凝土表面的污物，充分湿润，但不得有水；3)对非泵送及低流动度混凝土，在浇筑上层混凝土时，应采取接浆措施。
　　3．混凝土的拌制、运输必须满足连续浇筑施工以及尽量降低混凝土出罐温度等方面的要求，并应符合下列规定：1)当炎热季节浇筑大体积混凝土时，混凝土搅拌场站宜对砂、石骨料采取遮阳、降温措施；2)当采用泵送混凝土施工时，混凝土的运输宜采用混凝土搅拌运输车，混凝土搅拌运输车的数量应满足混凝土连续浇筑的要求。
　　4．在混凝土浇筑过程中，应及时清除混凝土表面的泌水。泵送混凝土的水灰比一般较大，泌水现象也较严重，不及时清除，将会降低结构混凝土的质量。
　　5．混凝土浇筑完毕后，应及时按温控技术措施的要求进行保温养护，并应符合下列规定：1)保温养护措施，应使混凝土浇筑块体的里外温差及降温速度满足温控指标的要求；2)保温养护的持续时间，应根据温度应力(包括混凝土收缩产生的应力)加以控制、确定，但不得少于15d，保温覆盖层的拆除应分层逐步进行；3)在保温养护过程中，应保持混凝土表面的湿润。 保温养护是大体积混凝土施工的关键环节，其目的主要是降低大体积混凝土浇筑块体的内外温差值以降低混凝土块体的自约束应力；其次是降低大体积混凝土浇筑块体的降温速度，充分利用混凝土的抗拉强度，以提高混凝土块体承受外约束廊力的抗裂能力，达到防止或控制温度裂缝的目的。同时，在养护过程中保持良好的湿度和抗风条件，使混凝土在良好的环境下养护。施工人员需根据事先确定的温控指标的要求，来确定大体积混凝土浇筑后的养护措施。
　　6．塑料薄膜、草袋可作为保温材料覆盖混凝土和模板，在寒冷季节可搭设挡风保温棚。覆盖层的厚度应根据温控指标的要求计算。
　　 7．对标高位于±0．0以下的部位，应及时回填土；±0．0以上的部位应及时加以覆盖，不宜长期暴露在风吹日晒的环境中。
　　8．在大体积混凝土拆模后，应采取预防寒潮袭击、突然降温和剧烈干燥等措施。
五、大体积混凝土的温控施工现场监测工作
　　1．大体积混凝土的温控施工中，除应进行水泥水化热的测定外，在混凝土浇筑过程中还应进行混凝土浇筑温度的监测，在养护过程中应进行混凝土浇筑块体升降温、内外温差、降温速度及环境温度等监测。监测的规模可根据所施工工程的重要性和施工经验确定，测温的方法可采用先进的测温方法，如有经验也可采用简易测温方法。这些监测结果能及时反馈现场大体积混凝土浇筑块内温度变化的实际情况，以及所采用的施工技术措施的效果。为工程技术人员及时采取温控对策提供科学依据。
　　 2．混凝土的浇筑温度系指混凝土振捣后，位于混凝土上表面以下50～lOOmm深处的温度。混凝土浇筑温度的测试每工作班(8h)应不少于2次。
　　3．大体积混凝土浇筑块体内外温差、降温速度及环境温度的测试，每昼夜应不少于2次。
　　4．大体积混凝土浇筑块体温度监测点的布置，以能真实反映出混凝土块体的内外温差、降温速度及环境温度为原则，一般可按下列方式布置：1)温度监测的布置范围以所选混凝土浇筑块体平面图对称轴线的半条轴线为测温区(对长方体可取较短的对称轴线)，在测温区内温度测点呈平面布置；2)在测温区内，温度监测的位置可根据混凝土浇筑块体内温度场的分布情况及温控的要求确定；3)在基础平面半条对称轴线上，温度监测点的点位宜不少于4处；4)沿混凝土浇筑块体厚度方向，每一点位的测点数量，宜不少于5点；5)保温养护效果及环境温度监测点数量应根据具体需要确定；6)混凝土浇筑块体底表面的温度，应以混凝土浇筑块体底表面以上50ram处的温度为准；7)混凝土浇筑块体的外表温度，应以混凝土外表以内50ram处温度为准。
　　5．测温元件的选择应符合下列规定：测温元件的测温误差应不大于O．3℃；测温元件安装前，必须在浸水24h后，按上述的要求进行筛选。
　　6．监测仪表的选择应符合下列规定：温度记录的误差应不大于±l℃；测温仪表的性能和质量应保证施工阶段测试的要求。
　　7．测温元件的安装及保护应符合下列规定：1)测温元件安装位置应准确，固定牢固，并与结构钢筋及固定架金属体绝热；2)测温元件的引出线应集中布置，并加以保护；3)混凝土浇筑过程中，下料时不得直接冲击测温元件及其引出线，振捣时，振捣器不得触及测温元件及其引出线。
