码头机房及仓库屋面防水(施工版本).docx

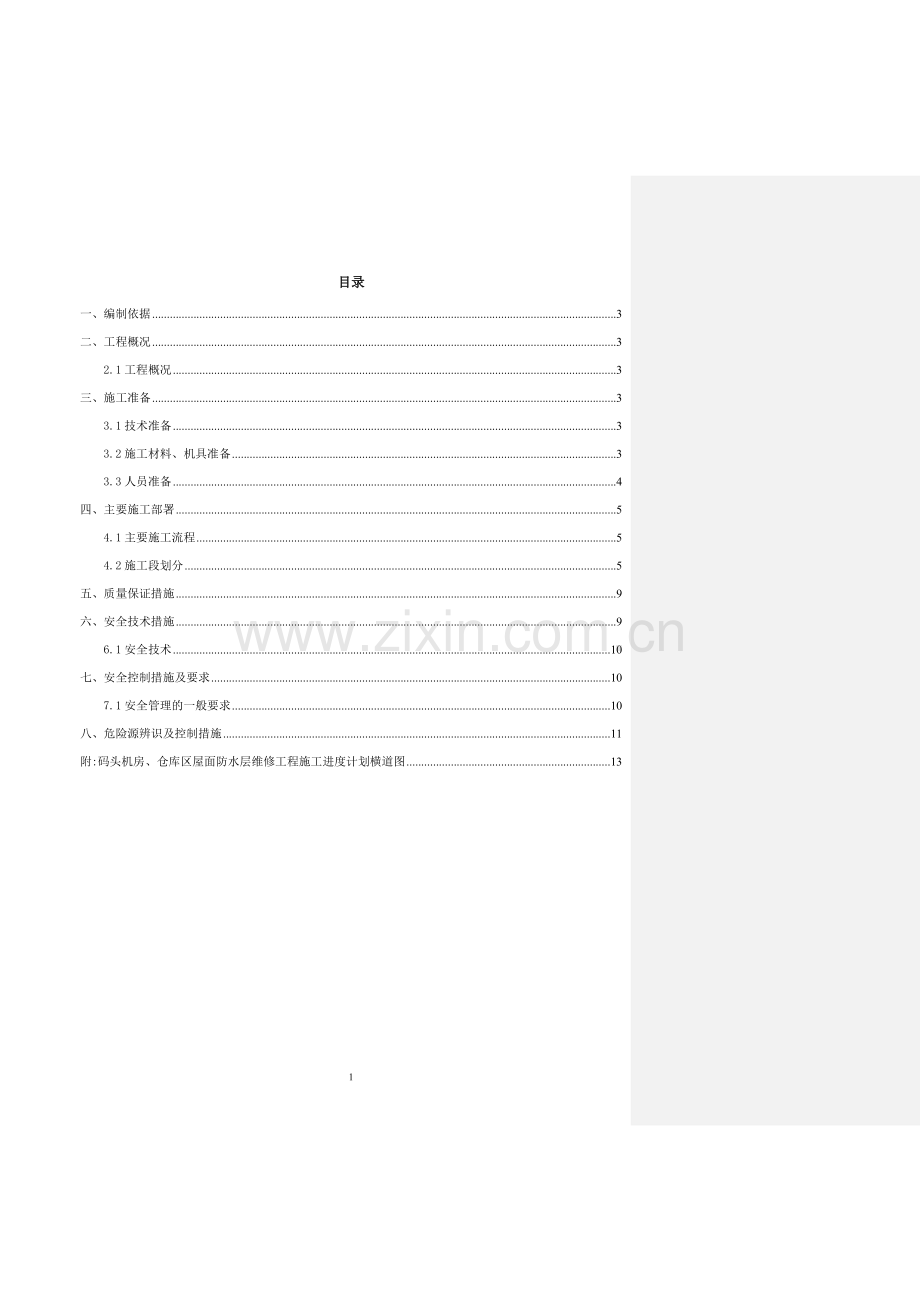

目录
一、编制依据 3
二、工程概况 3
2.1工程概况 3
三、施工准备 3
3.1技术准备 3
3.2施工材料、机具准备 3
3.3人员准备 4
四、主要施工部署 5
4.1主要施工流程 5
4.2施工段划分 5
五、质量保证措施 9
六、安全技术措施 9
6.1安全技术 10
七、安全控制措施及要求 10
7.1安全管理的一般要求 10
八、危险源辨识及控制措施 11
附:码头机房、仓库区屋面防水层维修工程施工进度计划横道图 13

12

一、编制依据
1.1 《屋面工程技术规范》GB50345－2012
1.2 《建筑施工手册》 第四版
1.3 《屋面工程质量验收规范》GB50207－2012
1.4 《房屋渗漏修缮技术规范》JGJ/T53-201
1.5 《防水工程手册》第二版
1.6 《坡屋面工程技术规范》GB50693-2011
二、工程概况
2.1工程概况
2.1.1仓库区屋面及部分外窗：仓库区屋面为彩钢板结构，沿山墙及采光窗多处漏水。外墙大部分窗框 及扇每逢雨天向室内渗水。
2.1.2码头机房屋面：因卷材老化、破损等原因，导致雨水渗漏至室内，屋面板底部出现湿印、渗水现象，屋顶彩钢板房多处破损需拆除重建。
受山东核电有限公司维修部门委托，我部将分别完成上述屋面及外墙窗扇防水的修复处理：一是仓库区彩钢板屋面防水，维修之前将原有屋面老化的防水卷材拆除，打磨处理螺钉和掉漆处的氧化生锈；窗框、扇用硅硐结构胶密封处理；二是码头机房屋面防水，将原构造拆除，彩钢板房施工完成后，防水区域用砂浆在硬基层上找平，然后铺贴Sarnafil-PVC F10-15F卷材。
工程计划9月15日开始施工，10月25日前完成施工。
三、施工准备
3.1技术准备
认真检查渗、漏水部位，查阅有关技术资料，针对不同的防水材质编制专项施工方案。技术人员按照已批准的施工方案向施工人员进行技术、安全交底，交底透彻并具有针对性及可操作性，做好相应的交底纪录。
施工现场具备内、外部接口并明确接口人员与联络渠道。施工现场照明，施工用水、电接通，运输道路通畅。
3.2施工材料、机具准备
编制材料、机具的到场计划工作。供应商应经质保评审合格，进场原材料、成品、半成品构件等须经检验合格后方可投入使用。材料在运输和储存时，必须采取有效措施防止损坏、变质和污染的措施。保证物资保质保量按时进场，正常使用，不误施工。
表3-1 预估主要材料表
序号
项目
单位
数量
备注
1
Sarnafil-PVC F10-15F卷材
m2
180码头图纸显示应为180平左右，请确认。

2
1:3水泥砂浆
m3
2.4

3
彩钢夹芯板
m2
50

4
纺织聚酯布
m2
45

5
氯丁橡胶沥青胶粘剂
kg
40

6
有机硅橡胶防水涂料
kg
100

7
硅硐结构胶
kg
25

表3-2 预估主要机具表
序号
机械/机具名称
单位
数量
规格型号
1
汽车吊
台
1
25T
2
长柄滚刷
把
20

3
长柄扁铲
把
20

4
防水焊接机
台
1

5
焊枪
把
1

6
铁锹
把
20

8
双轮手推车
辆
4

9
折臂式升降机
台
1

3.3人员准备
防水工程施工实际上是对防水材料的一次再加工，必须由防水专业队伍进行施工，才能保证防水工程的质量。防水专业队伍应由经过理论与实际施工操作培训，并经考试合格的人员组成。人员分工及责任见下表：

表3-3
职务
人数
职责
负责人
施工负责人

1

总负责现场施工技术、生产管理工作
王金玉

协调员

1

协调现场施工沟通、协调
徐福和

技术员

1

负责现场施工技术管理工作
张派

质检员

1

负责本工程质量检查验收工作
冉龙权

安全员

1

负责本工程安全管理
李江宏
防水专业施工
20
防水卷材、涂膜施工
专业施工队
瓦工
18
找平层施工
施工队
吊车司机
2
吊运建材
机械队
四、主要施工部署
4.1主要施工流程
A， 仓库区屋面、外窗：清理原有屋面的旧老化防水卷材→打磨处理氧化生锈部位并对打磨处做防腐→基面处理、铺贴纺织聚酯布涂刷第一道防水层涂料→涂刷第二道、第三道防水层涂料→外墙窗框、扇防水→淋水试验
B，码头机房屋面：拆除破旧卷材、砂浆保护层及彩钢板房→彩钢板房施工→水泥砂浆找平层施工→表面、细部处理→铺设卷材→淋水试验→验收
4.2施工段划分
由于雨季已经来临，本次码头机房屋面、仓库区屋面及外墙窗扇防水维修分3个施工段同时施工。
4.3主要施工方法
A、仓库区屋面
4.3.1清理原有屋面的旧老化防水卷材
根据现场原防水卷材的破损程度，确定是否将其清除。对于开裂、破损、腐变的原有修补用防水卷材铲除干净，并清除表面尘土、杂物等积存物，部分完好的仅开胶的原卷材修复时，无纺布涂胶直接覆 盖。彩钢板表面所有浮锈打磨干净，以刚露出银色金属铁板为准，打磨工具采用金属刷或砂纸。
4.3.2打磨处理氧化生锈部位并对打磨处做防腐
打磨完毕的地方，清扫去浮锈和灰尘，将防水涂料与水按10：1的比例勾兑搅匀做成稀释好的防水涂料，然后用排刷立即涂刷，防止铁板重新氧化生锈。
4.3.3基面处理、铺贴聚酯布
涂刷一遍稀释好的涂料，裁剪合适尺寸的、克重为25—30克的纺织聚酯布，粘贴在孔洞上，最后在无纺布上再涂刷一遍稀释好的涂料，完成孔洞的预修补工作。
4.3.4涂刷第二道、第三道防水层涂料
无明显孔洞的其他地方用纺织聚酯布进行搭接修补，纺织聚酯布宽度不宜少于300mm，用来增强涂膜的延伸率和抗冲击力。纺织聚酯布要尽可能与表面贴合，个别地方可能无法贴合则要单独处理。对于屋面的突出部分，裁剪尺寸、形状合适的纺织聚酯布，并按技术要求裁剪好，在突出物周围涂一层贝斯基层涂料，把裁剪好的纺织聚酯布铺于其上，再从上面用基层涂料充分浸润纺织聚酯布，确保不起泡、不起皱。屋面的一些紧固件，用10㎝×10㎝的纺织聚酯布，按上述同样的方法处理。
涂刷时第一遍兑水，本产品跟水的重量比例约为10：1。涂刷完第一遍必须等到基层表面干燥后进行第二遍涂刷，注意第二、三遍施工时本产品不可兑水，第二遍完成以后同样是等到基面干燥后再进行第三遍施工。间隔时间还是根据涂刷表面的干燥程度来决定。
4.3.5内外墙、窗框、扇防水墙体呢？仓库墙体为两侧彩钢板，内夹保温材料。因外墙铆钉漏水，保温材料内吸了大量的水，如何更换保温材料？写清楚。

通过现场观测、排查，窗框、扇缝隙处渗水影响内墙面起皮、开裂。维修时将原密封条拆除，用干布拭去胶泥污渍，然后用硅硐耐候胶沿缝隙处均匀粘贴。
A、B、C库彩钢板外墙上铆钉用硅硐耐候胶密封。
墙面（砖墙）因雨淋脱落部分需进行防水处理。先铲除脱皮，然后用砂纸打磨、吹净表层，最后用与墙面颜色相近的有机硅防水涂料涂刷三遍。
4.3.6淋水试验
维修工作结束后即可做淋水试验，淋水时根据压力表指示调整控制阀大小，最远端淋水点水压力一般不宜小于1.5kg,且确保压力不过大（不影响喷淋），淋水应控制在3L（m2.min)以上，每次持序淋水时间应不少于20 min。每一部分淋水试验结束24小时后，由建设单位、施工单位、监理单位共同观察检查。并形成检查记录备案。对淋水试验检查出的渗水部位，各方必须共同分析原因，进行整改处理后，重新对渗漏水部位进行淋水试验，直至不再出现渗漏点为止。
若遇雨天，可视情况取消淋水实验。
B、码头机房屋面
4.3.7拆除破旧卷材、砂浆保护层及找平层
按施工顺序先将卷材拆除，边拆除边整理成卷用手推车装运至吊车覆盖范围内，码齐、统一吊放后，运至业主指定区域存放。卷材分散堆放，不能随意丢弃或码放堆积过多。卷材拆除后用切割机将砂浆面层切开至结构板面，用撬棍、长柄扁铲等工具轻轻将砂浆保护层、找平层撬起，砂浆层拆除过程中将碎渣、破碎的保温块等用扫帚清扫干净，连同拆下的砂浆块，分区分散堆放在屋面上吊车能覆盖的范围内，至一定数量时及时由塔吊调离屋面至地面堆放，及时清理出厂至大辛家垃圾处理厂集中堆放、处理。
4.3.8机房屋顶彩钢板房施工本段结合码头实际情况写！（图纸为：HYG-021-A0-215 山东海阳核电厂设备海运码头工程码头卷扬机7.200层洞口罩棚结构图）

1、板房基础与原有砼结构表面需剔除表面建筑砂浆，打磨平整并冲洗干净，保证钢结构与混凝土表面充分接触。
2、钢结构及抗拉螺栓、抗剪螺栓均采用Q235B型钢，制作前钢构件表面均应进行喷砂除锈处理，除锈质量等级应达到国标/T8923中Sa2.5级标准，在涂底漆前，应彻底清除铁锈、焊渣、毛刺、油污及其他杂物。角钢与角钢均采用对接焊。
3、外围护采用镀铝锌彩色压型钢板，压型钢板与角钢用自攻螺钉连接。根据图纸要求及彩钢板板型规格，预留好门、窗洞口，确保门、窗位置准确。
4、屋面彩板与外墙板用角钢等型材连接，辅以拉铆钉及自攻螺丝固定。下钢板之间用工字铝拼接，上钢板两边各翻折起3CM左右，翻边整齐成直角，然后盖好专用的屋面防水槽折件，用拉铆钉固定，并在接缝处打上密封胶水，以防渗漏水。
5、屋面封檐板安装
对封檐板按图纸要求进行裁切。封檐板四周用槽铝或折件进行包边，封檐板与屋面板间用角铝或角型材连接，辅以铆钉固定。同时在檐口、伞墙等处打上密封胶，做好防水处理，确保无渗水、漏水现象。
8、门、窗的安装
用相应的铝型材对预留的门窗洞口进行包边处理，转角处应切角，并用铆钉固定。窗框用专用窗螺丝与包边糟铝连接固定，窗框内外接缝处打好密封胶水。
门板用相应的门框铝、槽铝包边处理后，与墙板间用合页(铰链)相连接，并安装好锁具。(门板内在锁具位置应嵌入专用锁木，可有效防止锁具的损坏)所有门窗，应做到开启灵活，五金配件安装位置准确，锁具、锁扣等安装牢固，并有足够的强度。
4.3.9水泥砂浆找平层施工防水层施工部分给西卡厂家看过没？按照厂家要求写，别写通用的！

砂浆找平层的砂浆配合比和厚度分别按屋面的设计要求。
（1） 砂浆铺设应按由远到近、由高到低的程序进行，严格掌握坡度，可用2m左右的直尺找平。
（2） 待砂浆稍收水后，用抹子抹平压实压光；终凝前，轻轻取出嵌缝板条，完工后表面少踩踏，砂浆表面不充许撒干水泥或水泥浆压光。
（3） 基层与突出屋面结构的交接处和基层的转角处应做成圆弧形，圆弧半径50mm；水落口处局部加大的坡度（5%）做凹陷，标高必须准确，不得过高也不宜过低；在水落口与基层交接处，抹好找平层后要预留10mm*10mm的凹槽，填嵌密封材料；天沟必须按设计要求找坡，转角处应抹成规定的圆角。
（4） 铺设找平层12h后，需洒水养护，养护时间不少于7d。
（5） 找平层硬化后，用沥青油膏材料嵌填分格缝。
4.3.10表面、细部处理
将屋面浮尘及松动砂砾进行清除，屋面破损部位进行恢复找平，屋面保护层和天沟交界处，使用1:2.54水泥砂浆填缝并抹成平滑的弧形。
4.3.11铺贴防水卷材
①铺贴卷材时，基层必须干燥、坚实、平整、无空鼓现象。在铺设卷材前必须认真清扫基层，不得留有突出粗砂或尖锐物，以防刺破卷材。
②平面卷材施工：首先进行预铺，把PVC防水卷材按轮廓自然展开布置在基层上，平整顺直，不得扭曲。手工焊接时卷材长边方向搭接宽度为8cm（自动焊接机焊接时，搭接宽度为10cm），并进行适当的剪裁。横向采用对接，上面用15cm宽的不复合PVC卷材搭接，用电动焊枪焊接牢固。卷材铺设完毕后，应对产品加以保护，以防卷材破坏。
③卷材的粘结用808胶粘结剂在PVC基层面用胶辊和刮板涂刷一层，使预粘面合拢，压辊压实。最后施焊PVC搭接缝和对接覆盖条。焊接表面要求：无水露点，无油污及附着物，擦拭干净。
④立面卷材施工：构筑物立面找平层应密实平整，不得有棱角和尖锐杂物，应干净、干燥。
⑤卷材铺贴方向：平行于屋脊的搭接缝应顺流水方向搭接，垂直于屋脊的搭接缝应顺年最大频率风向搭接。施工前进行精确放样，尽量减少接头，有邻边接头部位，接头相互错开至少30cm，搭接缝应按照有关规范进行。
⑥女儿墙和细部的金属压条和紧固件收口应牢固可靠密封胶要均匀密实；空调基础水平面做附加层。
4.3.12淋水试验
维修工作结束后即可做淋水试验，淋水时根据压力表指示调整控制阀大小，最远端淋水点水压力一般不宜小于1.5kg,且确保压力不过大（不影响喷淋），淋水应控制在3L（m2.min)以上，每次持续淋水时间应不少于20 min。每一部分淋水试验结束24小时后，由建设单位、施工单位、监理单位共同观察检查。并形成检查记录备案。对淋水试验检查出的渗水部位，各方必须共同分析原因，进行整改处理后，重新对渗漏水部位进行淋水试验，直至不再出现渗漏点为止。
若遇雨天，可视情况取消淋水实验。
五、质量保证措施
1．屋面不得有渗漏水和积水现象。
2．所使用的材料（包括防水材料，找平层等）必须符合设计要求和质量标准。
3．天沟和变形缝等构造，应符合规范要求。
4．卷材铺贴方法和搭接顺序应符合设计要求，搭接宽度正确，接缝严密，无皱折、鼓泡和翘边现象。
5．防水层的基层、附加层布料铺贴、搭接宽度、天沟、变形缝等细部作法，应作隐蔽工程验收并有记录。
6．质量验收
防水层的质量主要是施工质量和耐用年限内不得渗漏。材料质量必须符合设计要求，施工后不渗漏、不积水，极易产生渗漏的节点防水设防严密。搭接、密封、基层粘接、铺设方向、搭接宽度、保护层等项目应逐一检验。
六、安全技术措施
屋面施工是在高空、高温环境下进行，大部分材料易燃并含有一定毒性，必须采取必要的措施，防止发生火灾、中毒、烫伤、坠落等工伤事故。
6.1安全技术
1．施工前应进行安全技术交底工作，施工操作过程符合安全技术规定。
2．皮肤病、支气管炎病、结核病、眼病以及对沥青、橡胶刺激过敏的人员，不得参加操作。
3.按有关规定配给劳保用品，合理使用，沥青操作人员不得赤脚或穿短袖衣服进行作业，应将裤脚袖口扎紧，手不得直接接触沥青，接触有毒材料需戴口罩和加强通风
4.操作时应注意风向，防止下风操作人员中毒、受伤。
5.垂直运输线路应畅通，接料台、上、下通道安全防护设施应牢固可靠，屋面孔洞及檐口应有安全措施。
6.高空作业人员不得过分集中，必要时系安全带。
7.屋面施工时，不允许穿带钉子鞋的人员进入。

安全管理人员配备一览表人名呢？

序号
职能
人数
姓名
备注
1
总负责人
1
王金玉
现场全面管理
2
安全主管
1
李江宏
安全管理
3
安全员
1
陈线军
现场专职安全员
4
安全员
1
刘帅
消防保卫专职管理
七、安全控制措施及要求
7.1安全管理的一般要求
1、施工现场应有防护措施及警告标志；坑、沟、孔洞等均应铺设与地面平整的盖板或设可靠的围栏、挡脚板及警告标志。现场设置的各种安全设施严禁挪动或移地他用。
2、进入施工现场的施工人员必须持证上岗，穿戴合格的劳动保护服装并正确佩戴安全帽。严禁穿拖鞋、高跟鞋或带钉的鞋，以及短袖上衣或短裤进入施工现场。严禁酒后进入施工现场。凡参加高处作业的人员应进行体格检查。经医生诊断患有不宜从事高空作业病症的人员不得参加高出作业。
3、现场施工必须设置足够的安全设施，安全措施未到位之前严禁施工。
4、各类脚手架、脚手板、紧固件及安全措施、防护用具等均应存放在干燥、通风并符合防腐、防火等要求，木杆应去皮竖放，钢管应除锈刷漆，新工程开工前应进行一次检查、鉴定，合格者方可使用。
5、现场动用喷灯进行卷材粘接作业时，必须办理动火工作票，经有关部门批准，并采取相应措施方可进行，运输易燃、易爆等危险物品，应按当地公安部门的有关规定申请，经批准后方可进行。
6、特殊高处作业应与地面设联系信号或通信装置并由专人负责。
7、在夜间或光线不足的地方进行高处作业，必须设足够的照明。
8、遇有六级及以上大风或恶劣气候时，应停止露天作业。
7.2 安全管理的现场具体措施
1、 为保证施工人员安全，防止人员坠落事故的发生，屋面应采取可靠的安全保障措施，在整个屋面拉设生命线供安全带挂靠，具体做法为：A、B库依托女儿墙，在屋面四个角以及围墙中间牢固安装钢管拉设生命线，C库依托风机基座拉设生命线。生命线设多条，具体数目以能满足需施工区域内安全带均能挂靠为标准。
2、 本次施工属高空作业，人员上下必须使用安全带，施工材料与拆除废料严禁随手抛下，应严实装好用滑轮或者吊车上下运输，在围墙附近施工时特别注意避免物品掉落，必要时设立围网。
3、 施工区域周围设置明显提示和警告标志，提醒出入仓库人员上方施工存在风险，并设置专人负责巡视提醒。
4、 由于屋面彩钢板可能因腐蚀等原因致强度下降，工作负责人在施工前告知工人在屋面行走时必须先挂好安全带，应踩在有龙骨的位置并指明行走路线，以防坠落。
5、 工作负责人召开工前会安全交底要细致全面，涵盖上述安全要求，在执行7.1的一般要求的基础上特别注意7.2的具体措施，并且全程监督，做到安全第一。

八、危险源辨识及控制措施
重大风险及作业控制措施

工程项目：码头机房、仓库区屋面防水维修

作业过程/活动：
执行时间：
序号
危险因素描述
危险级别
措施序号
控制措施
方法
时机
实施人
监测人
1
对从事电工、起重、架工等特殊工种作业人员，未取得特种作业人员上岗证
4
1
对从事电工、起重、架工等特殊工种作业人员，先检查特种作业人员是否具有上级部门颁发的有效证件是否合格，合格后报工程管理公司备案后方可进行施工
W
P
王金玉
李江宏
2
在工程项目开工前，未组织班组参加施工的人员接受安全技术交底并签字
4
1
在工程项目开工前，组织班组参加施工的人员接受安全技术交底并签字
W
P
张派
史周权
2
工程施工时利用站班会交代作业方案中的安全注意事项
W
P
张派
史周权
3
作业方案变更时，严格编审批制度，及时交底并记录
R
P
张派
史周权
4
定期检查施工人员的交底情况
W
T
张派
史周权
5
加强现场监督检查
S
D
张派
史周权
4
檐口无防护栏杆，临空面、空洞无防护栏杆，水平、安全网等安全设施设置未达到防护要求
3
1
编制作业性文件，列为技术交底主要内容；
W
P
王金玉
李江宏
2
加强现场监督检查
S
D
2
加强现场监督检查力度
H
D
5
钢丝绳破损断丝超标
3
1
加强现场钢丝绳的保护，棱角及尖锐处垫好包角
H
D
王金玉
李江宏
2
加强钢丝绳及起重锁具的日常检查，杜绝磨损严重钢丝绳的使用
H
D
6
喷灯、易燃体起火
3
1
加强现场监督检查力度，现场配备灭火设备、专业监护人，易燃体远离火源（喷灯）
H
D
王金玉
李江宏

注：控制方法— W:见证 H:停工待检 S:连续监护 R:记录确认； 控制实际— P:作业开始前 D:每天至少一次 T:活动连续过程停顿或中断后重新开始

附:码头机房、仓库区屋面防水层维修工程施工进度计划横道图

序号
日期9月15日－10月5日日期？

项目名称
天数
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
1
2
3
4
5
1
拆除破旧卷材、砂浆保护层及彩钢板房
1

2
彩钢板房施工
6

3
水泥砂浆找平层施工
1

4
表面、细部处理
2

5
铺设卷材
2

6
淋水试验
2

7
清理原有屋面的旧老化防水卷材
1

8
基面处理、铺贴纺织聚酯布一道
2

9
涂刷第二道、第三道防水层涂料
3

10
外墙窗框、扇防水
3

11
淋水试验
2

码头机房屋顶防水改造 质量计划
A：承包商QC
W：见证点
SDNPC实施（A栏内不需选点）
B：SDNPC-QC
H：停工待检点
C：SDNPC-QA
R：文件见证点
工作包编号： 工单编号： 设备编码： N/A 安装位置： 码头机房 第 1页 共 1 页
序号
工作步骤
标准／
实际
见证
工作
控制点选取
见证人员签名/日期
备注
文件编号
结果
结论
负责人
A
B
C
承包商QC
SDNPC-QC
SDNPC-QA
1
脚手架搭设完成

2
防触电、防坠落等安全措施到位

H
H

3
清除屋顶旧防水层
GB50207-2012

4
清扫基层、干净、干燥
GB50207-2012

W
W

5
喷洒冷底油
GB50207-2012

W

6
第一层卷材大面积铺贴完成
GB50207-2012

H
H

7
第二层卷材大面积铺贴完成
GB50207-2012

H
H

8
细部构造施工完成
GB50207-2012

H
H

9
保护层施工完成
GB50207-2012

H
H

10
施工现场清理完毕

W

11
蓄水/淋水试验
现场确认

H
H

12
质量计划关闭
本质量计划所有控制点关闭

其他（如编审批签名、以上选点更改说明和确认签名、或其他需要说明的问题）

选点审核
承包商QC：
联系电话：
SDNPC-QC：李长天
联系电话：3871249
SDNPC-QA：N/A
联系电话： N/A
　冉龙权
15966491260
　18653511979

仓库屋顶防水改造 质量计划
A：承包商QC
W：见证点
SDNPC实施（A栏内不需选点）
B：SDNPC-QC
H：停工待检点
C：SDNPC-QA
R：文件见证点
工作包编号： 工单编号： 设备编码： N/A 安装位置： 仓库 第 1页 共 1 页
序号
工作步骤
标准／
实际
见证
工作
控制点选取
见证人员签名/日期
备注
文件编号
结果
结论
负责人
A
B
C
承包商QC
SDNPC-QC
SDNPC-QA
1
防坠落等安全措施到位

H
H

2
外墙及窗框、扇防水施工

W
W

3
清理原有屋面的旧老化防水卷材
GB50207-2012

H
H

4
基面处理、铺贴纺织聚酯布涂刷第一道防水涂料
GB50207-2012

H
H

5
涂刷第二道、第三道防水层涂料
GB50207-2012

H
H

6
施工现场清理完毕

W

7
蓄水/淋水试验
现场确认

H
H

8
质量计划关闭
本质量计划所有控制点关闭

其他（如编审批签名、以上选点更改说明和确认签名、或其他需要说明的问题）

选点审核
承包商QC：
联系电话：
SDNPC-QC：李长天
联系电话：3871249
SDNPC-QA：N/A
联系电话： N/A
　冉龙权
15966491260
　18653511979

第 18 页 共 18 页
