计算机网络基础作业-2017北大网络.doc

计算机网络基础作业题附件
（15秋16春）

二、简答题（每小题4分，共12分）
1、 请补画出曼彻斯特和差分曼彻斯特编码波形图（第3章）
数字数据
0 1 1 0 1 1 1 0 1 1

NRZ编码

同步时钟

曼彻斯特

差分曼彻斯特

答：

0 1 1 0 1 1 1 0 1 1
数字数据
NRZ编码
同步时钟
曼彻斯特
差分曼彻斯特

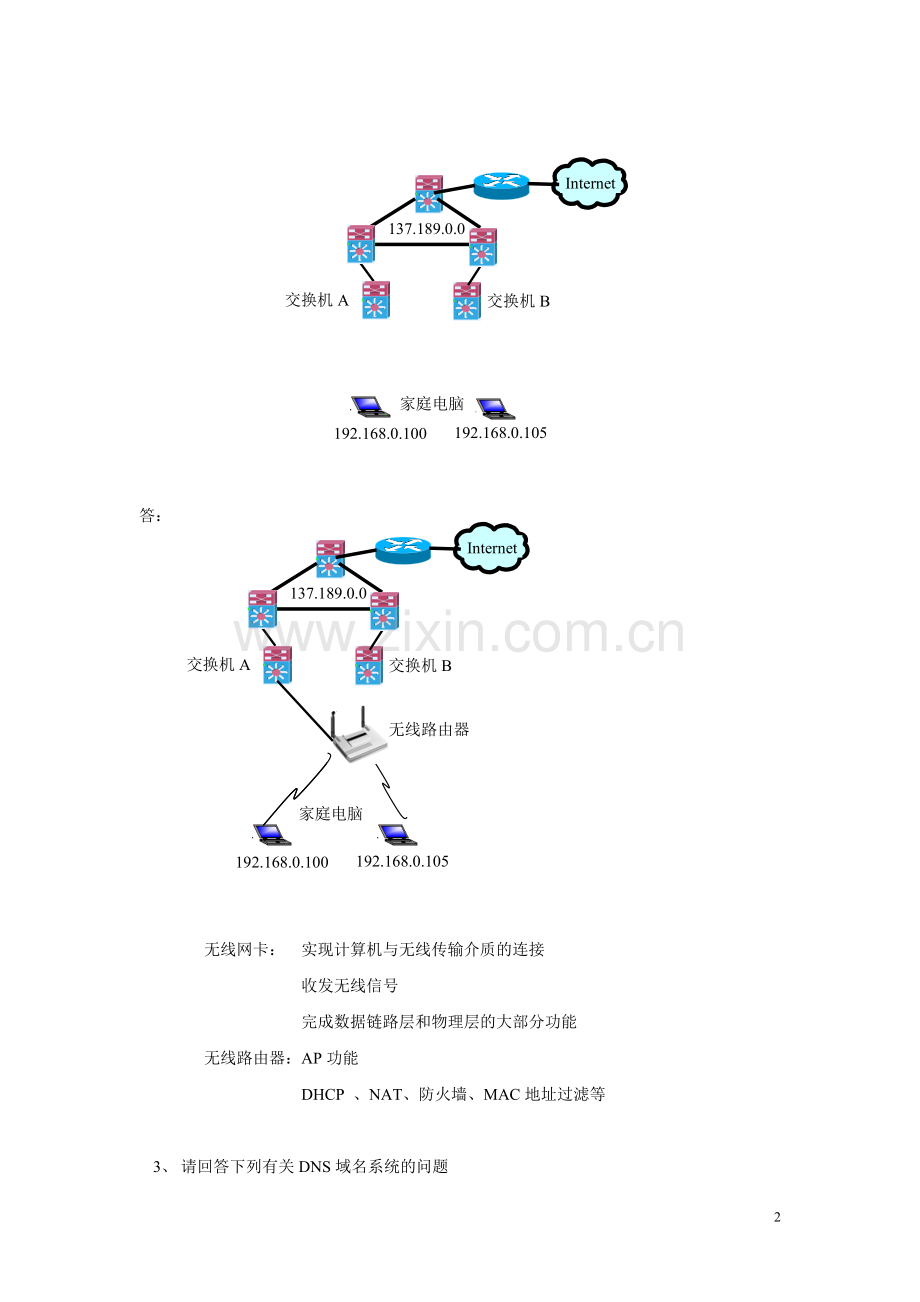

2、 如图所示，某家庭预组建一个无线局域网，并通过相应的无线设备连接到校园网的交换机A上，家庭电脑使用私有IP地址，校园网使用公有IP地址，请自选无线设备设计该无线局域网，具体要求如下：（第4章）
1） 图中补画无线局域网连接图，并注明需用的无线网络设备的名称
2） 写出所用无线网络设备的主要功能

137.189.0.0
Internet
192.168.0.105
192.168.0.100
家庭电脑192.168.0.100
交换机B
交换机A

137.189.0.0
Internet
192.168.0.105
192.168.0.100
家庭电脑192.168.0.100
交换机B
交换机A
无线路由器
答：

无线网卡： 实现计算机与无线传输介质的连接
收发无线信号
完成数据链路层和物理层的大部分功能
无线路由器：AP功能
DHCP 、NAT、防火墙、MAC地址过滤等

3、 请回答下列有关DNS域名系统的问题
1） DNS域名空间由什么组成？
2） 写出域名格式
3） 写出IP地址为121.194.0.239的反向查询

答：
1） DNS域名空间由树状结构组织的分层域名组成
2） 用叶节点名到根节点名标识
叶节点名到根节点，从左至右排列
中间用点“.”连接
叶节点.三级域名.二级域名.顶级域名
3） 239.0.194.121.in-addr.arpa.

三、应用题（每小题10分，共20分）
4、 用100Base-T技术将7台PC机连网，用虚拟网技术，按端口划分将7台计算机划分到6个VLAN中，分配的IP网络地址为211.229.131.0/24，自选网络设备，设计一个小型局域网，具体要求如下：（第4~6章）
1） 画出网络连接图，图中注明所用网络设备、传输介质和介质连接部件的名称
2） 图中画出VLAN的划分
3） 写出划分子网后所有子网的子网掩码、网络地址、可用IP地址段和直接广播地址
4） 为每个网络站点分配IP地址，并写出它的子网掩码（答案也可直接标在图中）

5类UTP
100M以太网交换机
VL3
5类UTP
RJ-45

PC3

PC1
网卡
VL4
路由器

PC4

PC2

PC5
VL2
f0/1

PC7
VL5
VL6

PC6
VL7
VLANTrunk VL2-VL7
答：

3）
子网
掩码
网络地址
可用地址段
广播地址
1
255.255.255.224
211.229.131.0
211.229.131.1~211.229.131.30
211.229.131.31
2
255.255.255.224
211.229.131.32
211.229.131.33~211.229.131.62
211.229.131.63
3
255.255.255.224
211.229.131.64
211.229.131.65~211.229.131.94
211.229.131.95
4
255.255.255.224
211.229.131.96
211.229.131.97~211.229.131.126
211.229.131.127
5
255.255.255.224
211.229.131.128
211.229.131.129~211.229.131.158
211.229.131.159
6
255.255.255.224
211.229.131.160
211.229.131.161~211.229.131.190
211.229.131.191
7
255.255.255.224
211.229.131.192
211.229.131.193~211.229.131.222
211.229.131.223
8
255.255.255.224
211.229.131.224
211.229.131.225~211.229.131.254
211.229.131.255

4）分配IP地址
网络地址 掩码 PC机 路由器
VL2：211.229.131.0 255.255.255.224 PC1: 211.229.131.2 int VL2: 211.229.131.1
PC2: 211.229.131.3
VL3：211.229.131.32 255.255.255.224 PC3: 211.229.131.34 int VL3: 211.229.131.33
VL4：211.229.131.64 255.255.255.224 PC4: 211.229.131.66 int VL4: 211.229.131.65
VL5：211.229.131.96 255.255.255.224 PC5: 211.229.131.98 int VL5: 211.229.131.97
VL6：211.229.131.128 255.255.255.224 PC6: 211.229.131.130 int VL6: 211.229.131.129
VL7：211.229.131.160 255.255.255.224 PC7: 211.229.131.162 int VL7: 211.229.131.161

5、 在一个校园内设3个中心节点，在节点B和C上分别连接分校节点D和E，各节点之间的距离如图所示。请用千兆以太网技术，设计该校园主干网，自选网络设备、传输介质及配件。具体要求如下：（第4章）
1） 画出主干网的网络连接图，并在图中标出所采用的千兆以太网介质标准和网络设备、传输介质及千兆接口转换器（GBIC）的名称
2） 计算并写出构建该主干网所需的所有网络设备、传输介质及各类GBIC的数量

9.7公里
D
B
550米
273米
58公里
92.3公里
A
C
E

273米
58公里

92.3公里
单模光纤
1000Base-SX
交换机A
GBIC-LX
GBIC-LX
单模光纤
GBIC-SX
GBIC-ZX
62.5mm多模光纤
62.5mm 多模光纤
GBIC-SX
GBIC-ZX
交换机B
交换机C
交换机E
1000Base-LX
550米
1000Base-LX或1000Base-ZX
交换机D
GBIC-ZX
1000Base-LX或1000Base-ZX
单模光纤
9.7公里
1000Base-LX
GBIC-LX
GBIC-LX
GBIC-ZX
答：

A-C 1000Base-SX GBIC-SX 50mm多模光纤
2）设备统计

带1个GE口的三层交换机 2台
GBIC-SX 2个
62.5mm 多模光缆 823米
带2个GE口的三层交换机 1台
GBIC-LX 4个

50mm多模光纤 550米
带3个GE口的三层交换机 2台
GBIC-ZX 4个
62.5mm 多模光缆 273米

10mm单模光缆 160公里

10mm单模光缆 160公里

四、计算填表题（共18分）（第6章）
1．（每空0.5分，地址类别不计分，共6分）
IP地址
地址类别
缺省掩码
网络地址
主机地址
广播地址
191.229.131.24
B
255.255.0.0
191.229.0.0
0.0.131.24
191.229.255.255
121.194.1.239
A
255.0.0.0
121.0.0.0
0.194.1.239
121.255.255.255
218.58.100.170
C
255.255.255.0
218.58.100.0
0.0.0.170
218.58.100.255

2．（每空1分，地址类别不计分，共12分）

IP地址
地址类别
掩码
网络地址
广播地址
161.51.166.158
B
255.255.128.0
161.51.128.0
161.51.255.255
120.163.202.98
A
255.255.248.0
120.163.200.0
120.163.207.255
193.153.89.246
C
255.255.255.252
193.153.89.244
193.153.89.247
190.167.90.198
B
255.255.224.0
190.167.64.0
190.167.95.255
222.24.218.86
C
255.255.255.240
222.24.218..80
222.24.218.95
126.93.102.154
A
255.192.0.0
126.64.0.0
126.127.255.255
