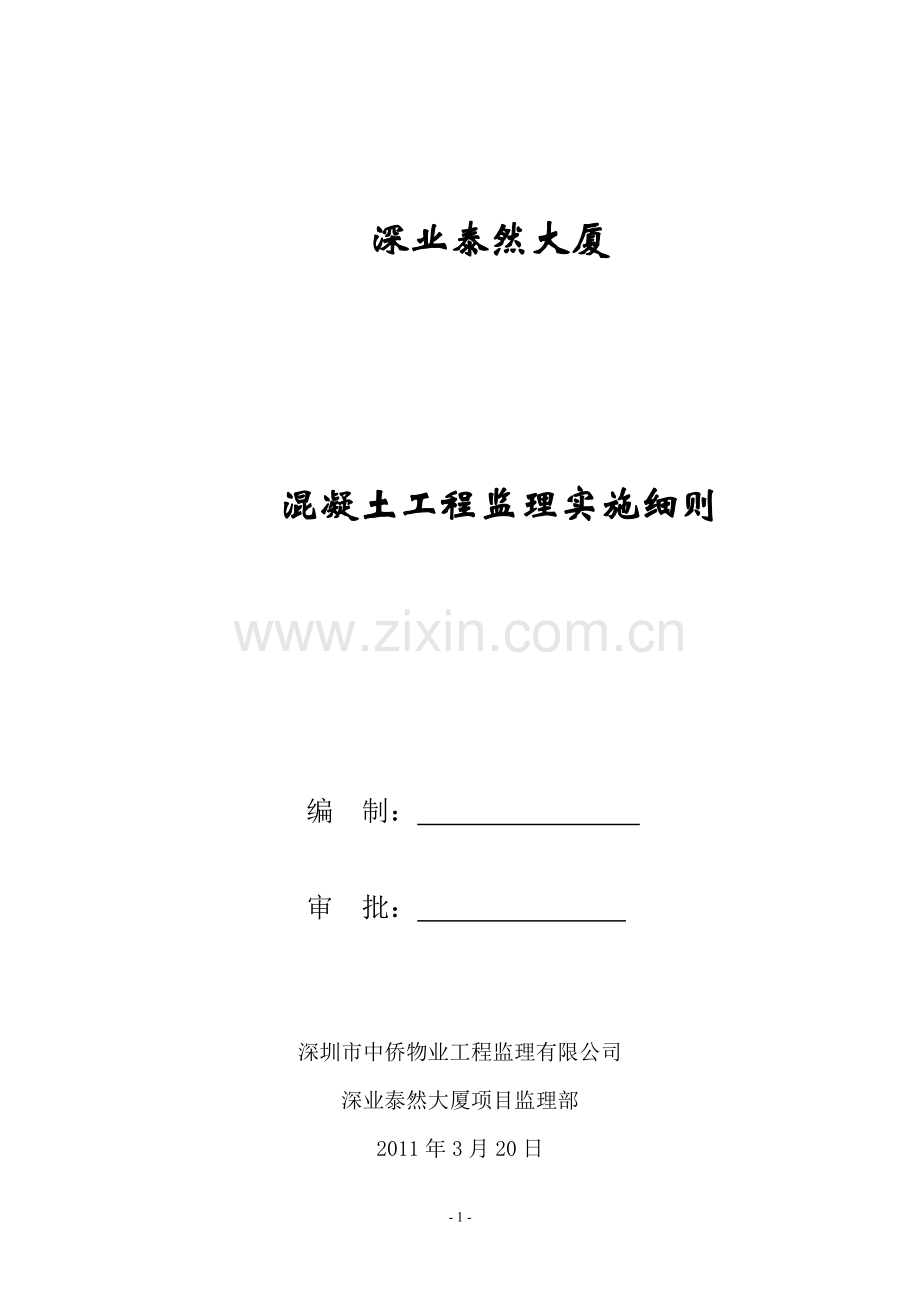

深业泰然大厦

混凝土工程监理实施细则

编 制：

审 批：

深圳市中侨物业工程监理有限公司
深业泰然大厦项目监理部
2011年3月20日

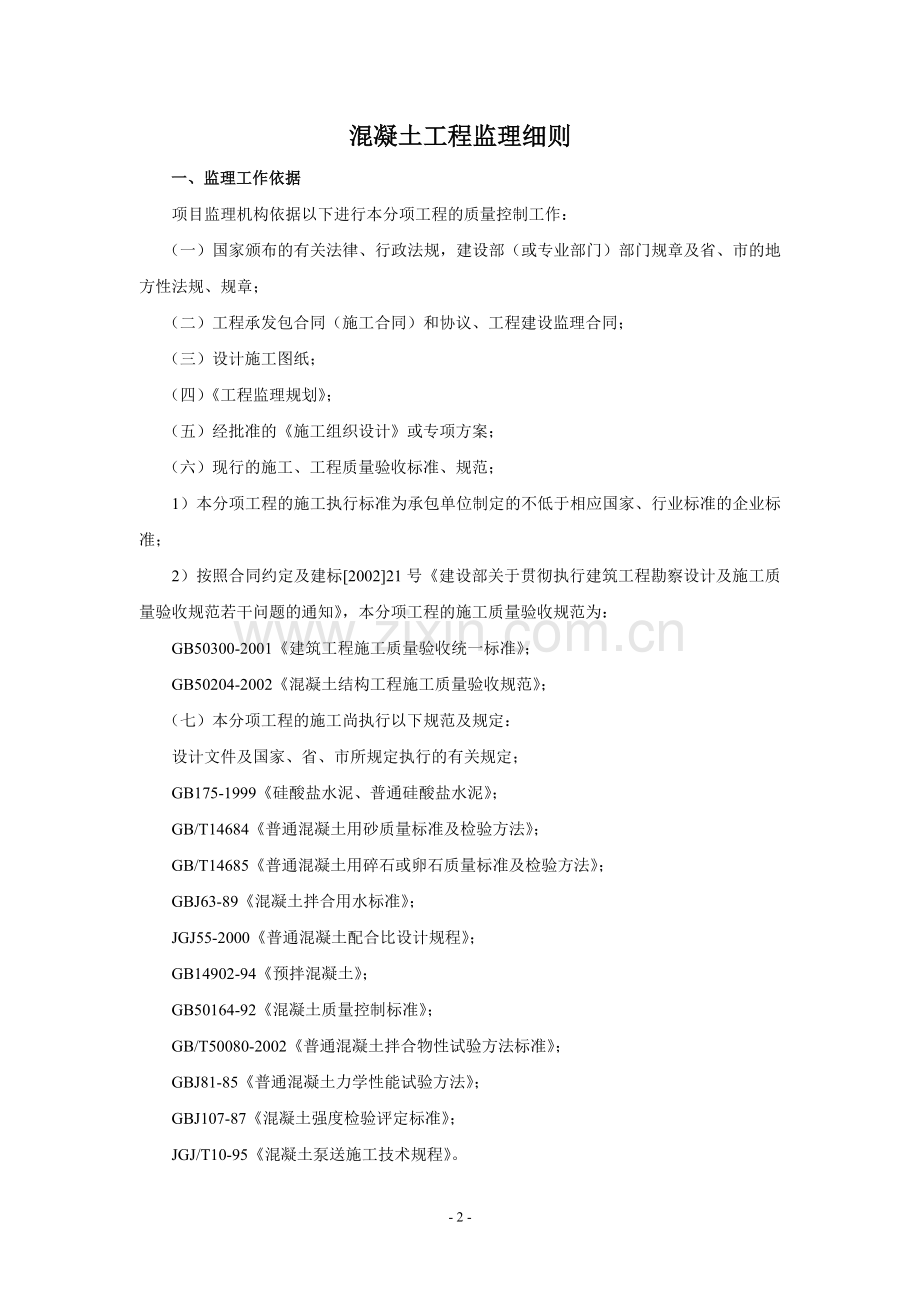

混凝土工程监理细则
一、监理工作依据
项目监理机构依据以下进行本分项工程的质量控制工作：
（一）国家颁布的有关法律、行政法规，建设部（或专业部门）部门规章及省、市的地方性法规、规章；
（二）工程承发包合同（施工合同）和协议、工程建设监理合同；
（三）设计施工图纸；
（四）《工程监理规划》；
（五）经批准的《施工组织设计》或专项方案；
（六）现行的施工、工程质量验收标准、规范；
1）本分项工程的施工执行标准为承包单位制定的不低于相应国家、行业标准的企业标准；
2）按照合同约定及建标[2002]21号《建设部关于贯彻执行建筑工程勘察设计及施工质量验收规范若干问题的通知》，本分项工程的施工质量验收规范为：
GB50300-2001《建筑工程施工质量验收统一标准》；
GB50204-2002《混凝土结构工程施工质量验收规范》；
（七）本分项工程的施工尚执行以下规范及规定：
设计文件及国家、省、市所规定执行的有关规定；
GB175-1999《硅酸盐水泥、普通硅酸盐水泥》；
GB/T14684《普通混凝土用砂质量标准及检验方法》；
GB/T14685《普通混凝土用碎石或卵石质量标准及检验方法》；
GBJ63-89《混凝土拌合用水标准》；
JGJ55-2000《普通混凝土配合比设计规程》；
GB14902-94《预拌混凝土》；
GB50164-92《混凝土质量控制标准》；
GB/T50080-2002《普通混凝土拌合物性试验方法标准》；
GBJ81-85《普通混凝土力学性能试验方法》；
GBJ107-87《混凝土强度检验评定标准》；
JGJ/T10-95《混凝土泵送施工技术规程》。
其他相关材料及试验方面的标准、规程；
（八）本分项工程的施工必须严格执行下述强制性条文：
1.结构混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定：
每拌件100盘且不超过100M3的配合比的混凝土，取样不得少于一次；
每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；
当一次连续浇筑超过1000 M3时，同一配合比的混凝土每200 M3取样不得少于一次；
每一楼层、同一配合比的混凝土，取样不得少于一次；
每次取样应至少留置一组标准养护试件，同条件养护试件的留组数应根据实际需要确定。
检查方法：检查施工纪录及试件强度试验报告。
2.现浇结构的外观质量不应有严重缺陷。
对已经出现的严重缺陷，应则施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。对经处理的部位，应重新检查验收。
检查数量：全数检查。检查方法：观察，检查技术处理方案。
3.现浇结构不应有影响结构性能和使用功能的尺寸偏差。混凝土设备基础不应有影响性能和设备安装的尺寸偏差。
对超出尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设单位）认可后进行处理。对经处理的部位，应重新检查验收。
检查数量：全数检查。检查方法：量测，检查技术处理文件。
说明：强直性条文引用GB50204-2002《混凝土结构工程施工质量验收规范》
二、专业工程特点
地上为25层框剪结构，2层地下室，建筑面积为168943.13㎡，建筑类别为一类，抗震设防裂度七度，建筑耐火等级为一级，人防工程等级为抗震设防烈度7级、抗力5、6级。结构类型采用钢筋混凝土框架+剪力墙结构，基础为钻孔灌注扩底桩，地基基础设计等级为甲级
三、监理工作流程
本分项工程质量控制流程详见图7-1

熟悉图纸、审查混凝土施工方案

监理工程师
施工机具准备、检查

承包商、监理工程师
原材料准备、检验
承包商、监理工程师

混凝土配合比试配、审核
承包商、监理工程师

返 工
承 包 商

检验结果
进场挂牌堆放
承 包 商
混凝土搅拌、运输、浇捣、养护
承 包 商
拆 模 申 请
承 包 商

旁站监理
测坍落度
抽查配合比
见证试块制作
监理工程师

签署批准申请
N

N

监理工程师
混凝土质量检查
承包商、监理工程师
缺陷
提出缺陷修补方案
承 包 商
审查修补方案
监理工程师
混凝土缺陷修补
承包商

签中间验收证明
监理工程
进入下道工序
承包商
无
有
图7-1 工程质量控制流程

四、监理工作的控制要点
（一）施工前准备阶段监理：
1、审查承建商的施工方案，重点是：混凝土的生产、输送、浇筑程序、施工缝的设置，在炎热条件下混凝土施工及大体积混凝土的浇筑的专门技术措施。
当采用商品砼时，应检查供应商的生产许可证及其质保体系。
（1）检查现场混凝土施工机具的配备数量、完好率，检查砼的运输路线。
（2）检查原材料配合比：
①水泥品种是否符合设计与规范要求；
②砂、石规格、级配、试验报告；
③外加剂的各类产品合格证；注意外加剂过期失效。
④审查混凝土的配合比及其试验报告单。
2、检查现场搅拌时的计量设备。
3、检查停水、停电及不良气候影响时的应急措施。
4、检查模板内的杂物清理，新旧砼界面处理是否已经完成。
5、钢筋、模板、水、电、空调、消防、人防等专业预埋（留）已经完成并经各专业监理工程师隐蔽验收后方可进行浇筑。
（二）混凝土施工中的监理：
1、采用商品砼时，要到搅拌站抽查，尤其注意“外加剂”的掺量是否符合设计要求。在现场应抽检坍落度。
2、严格控制从搅拌出料到浇筑完毕的延续时间，符合表7-1要求。
表7-1 泵送混凝土运送延续时间
混凝土出机温度（℃）
运输延续时间（min）
25~30
50~60
5~25
60~90

3、混凝土浇筑质量控制。混凝土浇筑时，应按以下要求使用和操作混凝土泵：
混凝土浇筑时，应注意混凝土汽车泵或固定式混凝土泵的布置位置，以达到方便、安全；
混凝土浇筑前，应根据工程或施工场地特点、混凝土浇筑方案做好配管工作；配管应符合相关规范及规程的要求；
应根据混凝土泵的使用说明书其他相关规定，制定专门操作要点，以此操作及安全使用混凝土泵；
混凝土浇筑前应对模板、支架、钢筋和预埋件的质量数量位置等逐一检查，并作好纪录，符合要求后方能浇筑混凝土；对模板内的杂物和钢筋上的油污等清理干净，将模板缝隙、孔洞堵严、并浇水湿润；
应根据工程结构特点、平面形状和几何尺寸、混凝土供应和泵送设备能力、劳动力和管理能力，以及周围场地大小等条件，预先划分混凝土浇筑区域。
混凝土的浇筑顺序，应符合下列规定：
当采用输送管输送混凝土时，应由远到近浇筑；
同一区域内的混凝土，应按先竖向结构后水平结构的顺序，分层连续浇筑；
当不允许留施工缝时，区域之间、上下层之间的混凝土浇筑间歇时间，不得超过混凝土初凝时间；
当下层混凝土初凝后，浇筑上层混凝土时，应先按留施工缝的规定处理。
混凝土的布料方法，应符合下列规定：
在浇筑竖向结构混凝土时，布料设备的出口离模板内侧面不应小于50mm,且不得向模板内侧面直冲布料，也不得直冲钢筋骨架；
浇筑水平结构混凝土时，不得在同一处连续布料，应在2~3m范围内水平移动布料，且宜垂直于模板布料；
混凝土浇筑分层厚度，宜为300~500 mm 。当水平结构的混凝土浇筑厚度超过500mm时，可按1：6~1：10坡度分层浇筑，且上层混凝土应超过前覆盖下层混凝土+500mm以上；
振捣泵送混凝土时，振捣棒移动间距离为400mm左右，振捣时间宜为15~30s，且隔20~30min后，进行第二次复振；
混凝土自高处倾落的自由高度，不应超过2m,当浇筑高度超过3m时，应采用串桶、溜管右振动溜管使用混凝土下落；
对于有预留洞、预埋件和钢筋太密的部位，应预先制定技术措施，确保顺利布料和振捣密实。在浇筑混凝土时，应经常观察，当发现混凝土有不密实现象，应立即采取措施予以纠正；
水平结构的混凝土表面，应适时用木抹子磨平搓毛两遍以上，必要时，还应先用铁滚桶压两遍以上，以防止产生收缩裂缝。
4、混凝土施工缝、后浇带质量控制。本工程的混凝土施工缝应设置在结构受剪力较小且便于施工的部位，具体要求如下：
墙、柱留置在基础的顶面、梁的下面；
单向板，留置在平行于板的短边的任何位置；
主次梁结构的梁扳，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度的中间三分之一范围内。
施工缝处理要求：
在施工缝处继续浇筑混凝土时，已浇筑的混凝土抗压强度不应小于1.2N/mm2，且必须按以下要求对施工缝进行处理：
在已硬化的混凝土表面上继续浇筑混凝土前，应清除垃圾、水泥薄膜、表面上松动砂石和软弱混凝土层，同时还应加上凿毛，用水冲洗干净并充分湿润，一般不宜小于24h,残留在混凝土表面的积水应予以清除；
注意施工缝位置附近回湾钢筋时，要做倒钢筋周围的混凝土不受松动和损坏，钢筋上的油污、水泥砂浆及浮绣等杂物也应清除；
在浇筑前，水平施工缝宜先铺上10~15 mm厚的水泥砂浆一层，其配合比与混凝土内的砂浆成份相同；
从施工缝开始继续浇筑时，要注意避免直接靠近缝边下料，机械振捣时，宜向施工缝处逐渐推进，并距80~100mm处停止振捣，但应加强对施工缝接缝的振实工作，使其紧密结合。
后浇带的设置及处理要求：
后浇带的设置，应符合设计要求；
后浇带的保留时间，应根据设计要求确定；
后浇带的构造，应符合设计要求；
后浇带浇筑混凝土前，必须将整个混凝土表面按照施工缝的要求进行处理。填充后浇带混凝土按设计要求浇筑，并保持15d 的湿润养护。
5、混凝土养护质量时。本工程的混凝土养护按各承包单位的施工组织设计，日平均气温高于5时，采用浇水养护，日平均气温高于5时采用覆盖式养护，主要要求如下：
（1）浇水养护：
浇水养护应在混凝土浇筑完毕后的12h内进行；
混凝土的浇水养护时间，不得少于7d；
浇水次数应根据保持混凝土处于湿润的状态来决定；
混凝土的养护用水应采用自来水等符合混凝土拌制用水要求的水。
（2）覆盖养护：
在混凝土成型、表面略平后，其上覆盖塑料薄膜进行封闭养护；具体做法为在梁扳上覆盖一层黑色塑料薄，上加草包覆盖，柱子采用塑料薄膜缠绕。
覆盖薄膜时，采用的塑料薄膜应采用耐老化的，接缝应采用热粘合或采用胶带粘合。覆盖时应紧贴四周，用砂袋或其他重物压紧盖严，防止被风吹开，影响养护效果。
6、混凝土拆模质量控制。现场混凝土结构的拆模期限，需符合以下要求：
不承重的侧面模板，应在混凝土强度能够保证其表面及棱角不因拆模板而损坏，方可拆除；
承重的模板应在混凝土达到下列强度后，始能拆除（按设计强度等级的百分比率计）：
板：跨度为2m及小于2m　50%
跨度为大于2m 至 8m 　75%
梁：（跨度为8m及小于8m） 75%
承重结构（跨度大于8m）100%
悬臂梁和悬臂板 100% 钢筋混凝土结构如在混凝土未达到上述所规定的强度进行拆模及承受部分荷载，应经过计算，复核结构在实际荷载作用下的强度；
已拆除模板及支架的结构，应在混凝土达到设计强度后，才允许承受全部计算荷载，施工中不得超载使用，严禁堆放过量建筑材料。当承受施工荷载大于计算荷载时，必须经过核算加设临时支撑。
（三）验收阶段监理：
1、根据试块试压结果的强度确定拆模时间。
2、现浇混凝土外观质量要求，现浇混凝土结构的外观质量不应有严重缺陷；
对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经临监理单位认可后进行处理，对经处理的部位，应重新检查验收。
现浇混凝土结构的外观质量不宜有一般缺陷。对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收。现浇混凝土结构外观质量缺陷标准见表7-2。
表7-2 现浇混凝土结构外观质量缺陷标准
名称
现象
严重缺陷
一般缺陷
露筋
构件内钢筋未被混凝土包裹而外露
纵向受力钢筋有露筋
其他部位有少量露筋
蜂窝
混凝土表面缺少水泥砂浆而形成石子外露
构件主要受力部位有蜂窝
其他部位有少量蜂窝
孔洞
混凝土中孔洞穴深度和长度均超过保护层厚度
构件主要受力部位有孔洞
其他部位有少量孔洞
夹渣
混凝土中夹有杂物且深度超过保护层厚度
构件主要受力部位有夹渣
其他部位有少量夹渣
疏松
混凝土中局部不密实
构件主要受力部位有疏松
其他部位有少量疏松
裂缝
缝隙大混凝土表面延伸至混凝土内部
构件主要受力部位有影响结构性能或使用功能的裂缝
其他部位有少量不影响结构性能或使用功能的裂缝
连接部位缺 陷
构件连接处混凝土缺陷及连接钢筋、连接件松动
连接部位有影响结构传力性能的缺陷
连接部位有基本不影响结构传力性能缺陷
外形
缺陷
缺棱掉角、棱角不直翘曲不平、飞边凸肋等
清水混凝土构件有影响使用功能或装饰效果的外形缺陷
其他混凝土构件有不影响
使用功能的外形缺陷
外表
缺陷
构件表面麻面、掉皮、起砂、沾污等
具有重要装饰效果的清水混凝土构件有外表缺陷
其他混凝土构件有不影响
使用功能的外表缺陷
3、现浇混凝土尺寸偏差质量要求：
现浇混凝土结构不应有影响结构性能和使用功能的尺寸偏差，对超过尺寸允许偏差且影响结构性能和安装使用功能的部位，应由施工单位提出技术处理方案，并经监理单位认可后进行处理，对经处理的部位，应重新检查验收；
现浇混凝土结构构件的尺寸偏差应符合表7-3的规定。

表7-3 现浇混凝土结构构件的尺寸允许偏差
项 目
允许偏差（mm）
轴线位置
基 础
15
独立基础
10
墙、柱、梁
8
剪 力 墙
5
垂直度
层高
≤5m
8
›5m
10
全高（H）
H/100且≤30
标高
层高
±10
全高
±30
截面尺寸
+8，—5
电梯井
井筒长、宽对定位中心线
+20，0
井筒全高（H）垂直
H/1000且≤30
表面平整度
8
预埋设施中心线位置
预埋件
10
预埋螺栓
5
预埋管
5
预留洞中心线位置
15
（四）现浇混凝土强度及抗渗性能检测及评定质量要求：
1、试件取样、制作及养护：
检查混凝土质量应做抗压强度试验。设计有抗渗等级要求的，还需做混凝土的抗渗试验。试件应用钢模制作；
混凝土试件的取样及制作、养护应符合《泰然水松大厦见证取样及送检计划》中的规定及相关国家现行标准的规定。
2、强度检验：
混凝土试件强度试验的方法应符合国家现行标准GBJ81-85《普通混凝土力学性能试验方法》的规定；
每组3个试件应按下列规定确定该组试件的混凝土强度代表值：
取3个试件强度的算术平均值；
当3个试件强度中的最大值或最小值与中间值之差超中间值的15%时，取中间值；
当3个试件强度中的最大值和最小值与中间值之差均超过15%时，该组试件不应作为强度评定的依据。
3、混凝土强度评定：
本工程的混凝土强度评定应符合GBJ107-87《混凝土强度检验评定标准》的要求。
（1）混凝土抗渗试件的试验及评定方法须符合国家现行标准的规定。
（2）混凝土结构同条件养护试件强度检验本工程须按规定进行混凝土结构同条件养护强度检验。
五、监理工作的方法及措施
以“坚持以预防为主。重点进行事前控制；既要支持质量标准，严格检查，更应热情帮促。"为原则，以审查承包单位报来的技术文件、施工方案和直接进行现场检查、旁站、事后验收等手段实现本分项工程的质量监理目标
为使本分项工程的监理工作目标实现，主要采取以下方法进行监理工作。混凝土工程质量控制包括配料、搅拌、运输、浇筑、养护等施工过程，各个施工过程紧密联系又相互影响，任何一个过程处理不当都会影响混凝土的最终质量。混凝土构件不但要有完整的外形，而且要获得足够的强度、密实性和整体性。要保证混凝土质量，各施工过程应进行有效控制。 “坚持以预防为主，重点进行事前控制；既要坚持质量标准，严格检查，又应热情帮促”为原则，以审查承包单位上报的工程施工有关的技术资料、监理机构的巡视、旁站、事后检查等手段实现本分项工程的质量监理目标。具体方法及措施如下：
（一〕供应厂商的资质；
（二〕审核施工组织设计及混凝土浇筑方策．是否能保证混凝土施工的质量；
（三〕加强隐检工作，使隐蔽的分项工程确保合格；
（四）对混凝土浇筑的准备工作进行认真检查，包括用电、振动机械的数量、防雨措施、
（五）夜间施工的照明及安全防护措施；
（六）对商品混凝土的强度等级、配合比、坍落度进行核对；
（七）混凝土浇捣时应振实振均且避免漏浆，振捣程度以振出浆液为控制标准。
（八）混凝土施工缝的设置部位：
梁应在结构受剪力较小且便于施工的部位一般选梁中间1/3L范围内。
柱板相交时，柱施工缝应在梁下口部位。
柱板相交时，柱施工缝应在板面部位，并严格控制施工缝的数量，做到少设甚至不设。
施工缝处再浇混凝土时，应待混凝土的抗压强度不小于1.2MPa方可进行，浇筑前，应除去施工缝表面的水泥薄膜、松动的石子和软弱的混凝土层，并加以充分湿润和冲洗干净，不得积水。浇筑前，施工缝处宜涮水泥浆或铺一道与混凝土成分相同的水泥砂浆，厚度为10ˉ15mm，以保证接缝质量。浇筑混凝土过程中，施工缝应仔细捣实，使其紧密结合。
（九）夏、雨期施工应做好防水、防晒措施。防晒措施可采用草包覆盖，并时常洒水养护。
（十）混凝土工程允许偏差项目控制指标，见表7-4。
表7-4 混凝土工程允许偏差项目控制指标
项 目
允许偏差(mm)
检验方法
轴线
位置
基础
15
钢尺检查
独立基础
10
墙、柱、梁
8

剪力墙
5

垂直度
层高
≤5m
8
经纬仪或吊线、钢尺检查
>5m
10
全高（H）
H/1000且≤30
经纬仪、钢尺检查
标高
层高
±10
水准仪或拉线、钢尺检查
全高
±30
截面尺寸
+8，-5
钢尺检查
电梯井
并筒长、宽对定位中心线
+25，0
钢尺检查
井筒全高（H）垂直度
H/1000且≤30
经纬仪、钢尺检查
表面平整度

2m靠尺和塞尺检查
预埋设施中心线位置
预埋件
10
钢尺检查
预埋螺栓
5
预埋管
5

15
钢尺检查
（十一）严格控制混凝土工程产生蜂窝、孔洞、露筋以及缝隙夹渣等现象，否则，应根据缺陷严重程度，制定相应的处理方案。一般缺陷由施工单位按技术处理方案进行处理，并重新验收；严重缺陷应由施工单位提出技术处理方案并经监理单位认可后进行处理，并重新验收。
（十二）做好混凝土试块，试块要求现场制作，并按见证取样计划进行见证取样，严禁弄虚作假。
（十三）悬挑构件应一次浇捣，不得留施工缝。
（十四）试块数量根据规范规定，商品混凝土以100m3为控制。
　　 （十五）检查混凝土的养护是否按施工组织设计的要求进行，对重要部位要有养护的方案措施。
