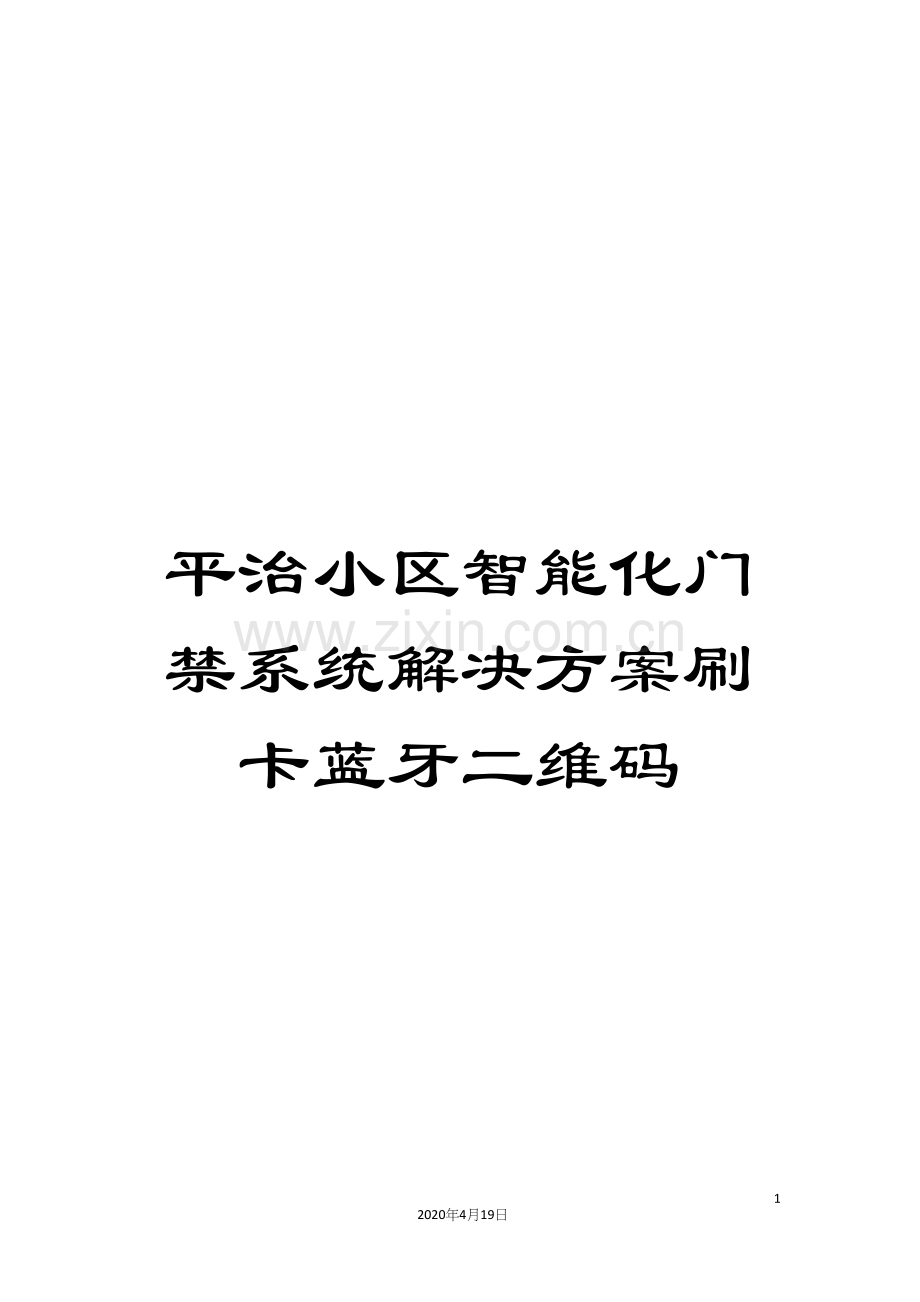

平治小区智能化门禁系统解决方案刷卡蓝牙二维码

25
2020年4月19日
文档仅供参考

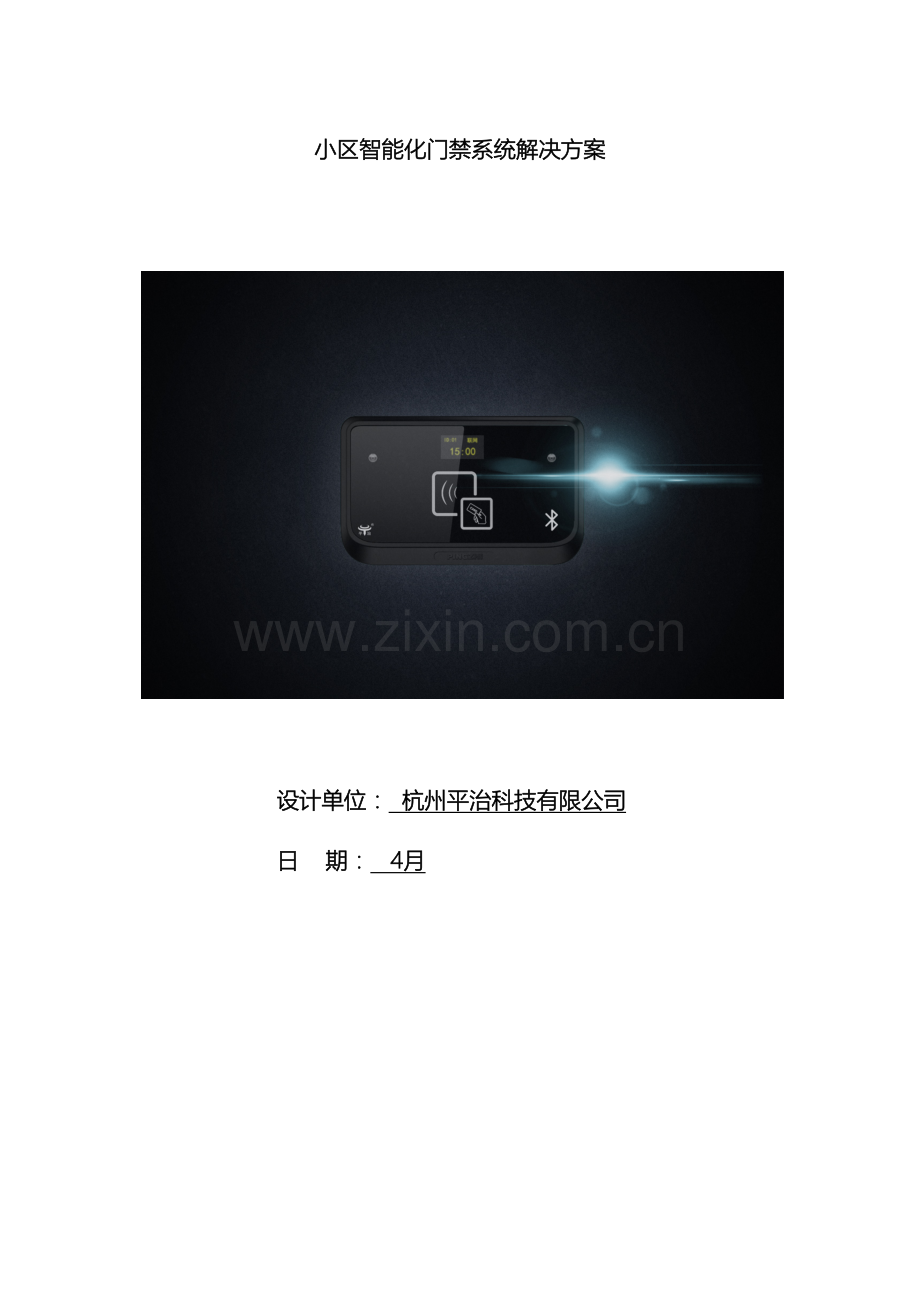

小区智能化门禁系统解决方案

设计单位： 杭州平治科技有限公司
日 期： 4月

目录
1.项目概述 1
1.1项目背景 1
1.2平治公司优势 1
1.3设计原则 2
1.4设计标准、规范 3
2.门禁系统设计方案 4
2.1系统组成 4
2.2系统整体架构 5
2.3系统布线图 5
2.4系统组成介绍 6
2.4.1移动定制版门禁系统介绍 6
2.4.2门禁管理软件介绍 13
2.5小区设备安装设计 16
3.手机APP开门优势 17
4.内部人员和外部访客进出流程 19
4.1有智能手机用户进出流程 19
4.2无智能手机用户进出流程 21
4.3有智能手机访客进出流程 21
4.4无智能手机访客进出流程 22
5.设备配置清单 22

1.概述
1.1背景
为使管理科学化、规范化、智能化，提供更加周到细致的服务和人性化的用户体验，本项目设计智能门禁管理平台需采用B/S架构，门禁读卡器支持IC卡刷卡开门、手机APP蓝牙开门、扫描二维码开门、同时具备图像抓拍功能，方便后台数据查询和管理。实现真正意义上的多样化、信息化的智能门禁管理系统。
我公司具备信息系统集成及服务肆级及以上资质；并在国内获得三个以上全国性安防类奖项；同时我公司可现场提供产品样品演示。
1.2平治公司优势
1.门禁系统采用主流的架构技术，安全性高，质量稳定，外形美观，故障率低；
2.门禁系统的设计充分考虑紧急情况下的人员疏散，发生消防情况下自动开启，满足消防验收要求；
3.门禁一体机具备防拆、防撬功能，发生故障后台有报警提示；
4.门禁一体机能够脱机使用，脱机情况下存储记录不少于3.2万条；
5.系统能实时图文监控门状态、一体机状态及各类刷卡、警报等事件，可在同一界面实现快速浏览门状态图形监控、刷卡事件、自定义、故障和告警监控；
6.出现告警信息以动态图标显示，并将所有告警信息自动记录到数据库中备查；
7.门禁软件支持有线、无线门禁共用一个平台，本项目预留无线门禁接口；
8.门禁一体机硬件集成：读卡器、控制主板、抓拍摄像头、二维码扫描器、蓝牙模块于一体（可现场提供样品演示）；
9. 门禁一体机支持刷卡、手机APP、扫二维码等开门方式（可提供现场演示）；
10.门禁一体机支持图像抓拍功能；
11.门禁系统具备3年内权威第三方检测机构出具的型式检验报告；
13.提供产品具有全国工业产品生产许可证（IC卡读写机具类）；
14.门禁系统具备安全技术防范产品生产登记批准书；
15.门禁一体机面板需采用钢化玻璃材质。
1.3设计原则
安全性原则：门禁系统中的所有设备符合中国或国际有关的安全标准，并可在部分恶劣环境下使用，可与其它系统联动功能，并充分保证使用者环境的安全性。
实用性原则：设计本系统，首先考虑满足门禁功能要求和实际应用的需要，同时考虑用户出入方便与安全。系统具有良好的可学习性和操作性，使管理人员只需经过简单的培训即可正常操作使用。
稳定性原则：门禁系统一般情况下24小时不间断地工作，系统的稳定性尤为重要。
易维护性原则：在设计、生产上使用好的配件，使系统的故障率达到最低。系统出现故障时经过简单的工具即可进行维护，在系统出现突然问题时，数据自动保存并能快速恢复，同时可使用手动装置，保证通道的顺利开通。
先进性：本系统采用先进的技术和设备，另一方面由于本系统是实际使用的工程，其技术和设备是相对成熟的。因此，在投资费用许可的情况下应当充分利用现有最新技术、最可靠的产品，以使系统在尽可能长时间服务于贵方，从长远方面考虑，这也是最经济的。
可靠性：必须考虑采用成熟的技术与产品，在设备选型和系统的设计中尽量减少故障的发生。
1.4设计标准、规范
《安全防范工程技术规范》GB 50348-
《入侵报警系统工程技术规范》GB 50394-
 《智能建筑设计标准》GB/T 50314-
《智能建筑工程质量验收规范》GB50339-
《出入口控制系统工程技术规范》GB 50396-
《电子计算机机房设计规范》GB50174-08
《民用建筑电气设计规范》JGJ 16-
《电气装置安装工程施工及验收规范》GBJ232-82
《计算机场地技术条件》GB2887-
《民用建筑设计通则》GB50352-
《综合布线系统工程设计规范》GB 50311-
《商用建筑物布线标准》EIA/TIA 568A/568B
2.门禁系统设计方案
2.1系统组成
智能门禁系统在传统门禁系统上对硬件进行整合，将读卡器、控制主板、抓拍摄像头、二维码扫描器功能整合于门禁一体机上，含拍照、蓝牙、二维码集成功能（无需另设控制器），后期可扩展支持视频录像功能。系统主要由以下部分组成：
前端设备：由单门磁力锁/双门磁力锁、门禁一体机、开门按钮；
用户设备：智能手机一部、IC卡一张；
后台管理设备：门禁管理软件（B/S）、云服务器、小区服务器、数据库、管理工作站。
2.2系统整体架构

2.3系统布线图

2.4系统组成介绍
2.4.1移动定制版门禁系统介绍
（一）门禁一体机（含拍照、蓝牙、二维码集成功能，无需另设控制器）

门禁一体机硬件集控制模块、读卡模块、摄像头抓拍模块、二维码扫描模块、蓝牙模块于一体，实时显示联网状态、及当前时间；刷卡时发光提醒，蜂鸣器提醒；产品尺寸：136*87*15mm。外观绚丽，具有不同配色，可应用各种场所；外边框采用PC+ABS材质设计，美观大方；钢化玻璃面板设计，坚固耐用，不易划伤；背面采用插拔端口设计，安装简单便捷。

（1）控制模块：
控制模块为读卡器的核心模块，与无线设备兼容一个管理平台；主板核心模块采用工业级的嵌入式模块，结构紧凑、性能稳定、功耗低；兼容标准TCP/IP及RS485通讯，多重防雷、防浪涌保护；大容量Flash存储器，保存数据断电 不丢失；所有的输入接口带光耦保护，系统更可靠；支持远程操作开关门；支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时；支持单独设置每张卡的有效期，判断卡片权限；配合软件支持考勤、实时在线巡更功能。
技术参数：
1.CPU采用ARM7处理芯片，指令效率高，速度快；
2.主板核心模块采用工业级的嵌入式模块，结构紧凑、性能稳定、功耗低；
3.卡片信息存储数量： 0条，数据存储：3 条；
4.通讯方式：TCP/IP；
5.输入电压：DC 12V；
6.输入信号：485信号、门磁信号、消防信号等；
7.输出信号：继电器输出；
8.保存温度：-20℃-65℃
9.操作0℃-60℃；
10.保存湿度：30%-90%RH
11.操作30%-85%RH；
12.数据保存在FLASH中，数据不丢失；
13.集成的10M以太网，具有高速通讯能力，数据实时主动上传。
（2）读卡模块：
经过授权的IC卡在读卡器的感应区域轻轻一刷，门锁断电，实现开门，刷卡同时，摄像头抓拍刷卡人员照片，实时上传到云服务器。
技术参数：
1.读卡类型：M1卡，可扩展支持密码、CPU卡、NFC开门；
2.读卡时间：0.1s
3.读卡频率：13.56MHZ
4.读卡距离：≤10cm；
5.屏幕显示：发光LED灯显示；
6.按键：触摸感应灯数字按键；
7.提醒：发光提醒，蜂鸣器提醒；
8.操作温度：-10°C——+55°C。
（3）摄像头抓拍模块：
无论是内部住户刷卡、手机APP开门还是外来访客扫描二维码开门，系统都会驱动摄像机自动进行抓拍，抓拍的照片自动上传到服务器可供日后查询。
技术参数：
1. 1/3" SONY Super HADⅡCCD(960H),；
2. 彩色700 TVL, 0Lux(红外开)；
3. 4-9mm 进口手动 镜头；
4. 变焦变倍可外调, 40-50M 红外距离；
5. 66xΦ5 红外灯, 恒流源灯板, OSD 菜单, 移动侦测, 隐私遮蔽, 背光补偿, 强光抑制, 色滚抑制, 电子快门可调, 镜像, 多种白平衡 , 智能红外, 宽动态, 帧累积,，3DNR, 红外灯亮度可调；
6. IP66 防水, 防雷, DC12V, 含内出线支架, 含测试线。
（4）蓝牙模块：
安装平治”青牛开门”手机APP，打开手机蓝牙，在接近读卡器的时候，（点击钥匙）的按钮实现开门，或者摇一摇手机，门锁断电，实现开门，同时摄像头抓拍开门人员的照片。
技术参数：
1. 电源：电压：DC9V--12V，静态电流:30～80mA；
2. 环境温度：工作时-10℃～+55℃，非使用中-10℃～+60℃;
3. 湿度：工作时20%--98%，非工作中5%--90%;
4. 输出：26BIT&34BIT；
5. 光耦隔离：是；
6. 蓝牙版本：BT3.0+EDR 和BT4.0（BLE）；
7. 支持手机：android4.0以上，IOS7以上。
8. 有效距离：5～15米；
9. 天线：内置2.4射频天线；
10. 反应速度：0.05秒；
11. 协议：双通道，自适应4.0以上蓝牙协议。
（5）二维码扫描模块：
该模块主要识别经过手机APP所生成的二维码信息，此系统也是作为当前主流的数据携带载体，比如扫码支付，扫码下载。系统能够根据门禁APP系统安装授权后，生成一个二维码信息，该信息经过云端的数据关联，能读取进入门禁人员信息。实现本地及云端数据的统计。
管理人员能够经过租客的暂住证及租房合同的有效时间，授权其二维码的使用期限，在有效期过后，该二维码自动失效，需要租客去重新登记暂住证或租房合同。
技术参数：
1. 识别方式摄像式（752×480CMOS）；
2. 读取方向360度；
3. 读取速度100mS(平均),支持连续读取；
4. 读取精度>10mil；
5. 读取距离至窗口镜面50mm；
6. 适应PCS值≥30%；
7. 最大功耗1.75W。
（二）开门按钮
安装在单元门里面，人员离开时，直接按开门按钮离开。

技术参数：
1. 外形尺寸：长93x宽93x厚20(mm)；
2. 材料：PC + ABS；
3. 颜色：白。
（三）单门磁力锁
安装在单元门的门框上，断电开门。

技术参数：
1.抗拉力：280KG；
2.外露型装置，断电开锁；
3.主体尺寸：250mm*48mm*26mm；
4.吸板尺寸：185mm*38mm*12.5mm；
5.工作电压：DC 12V；
6.消耗电流：500mA/12V；
7.产品重量：2KG；
8.适合门锁：木门/玻璃门/金属门。

（四）闭门器

技术参数：
1. 速度调节区间: 二段调速；
2. 可调力度: 固定力度；
3. 门宽范围: 650~900MM；
4. 最大承重: 45KG；
5. 使用寿命:30万次以上；
6. 定位形式:无定位。
2.4.2门禁管理软件介绍
1.操作员权限设定：登陆软件时需要管理员账户和密码，软件系统分操作员级、主管级、经理级三个不同级别。不同级别对应着进入软件系统的不同密码，故软件系统具有良好的保密性与可靠性。不同等级的操作人员进入软件系统后，能实现不同的功能。操作员级只能实现基本功能；主管级能实现包括操作员在内的其它一些功能，且能修改操作员密码；经理级是最高等级的操作人员，能实现包括操作级、主管级在内的所有功能，并可修改全部操作人员密码。

2.用户进出记录查询功能：可查询某个时间段或者某个人员的进出记录和抓拍的照片。

3.访客进出记录查询功能：可查询某个时间段或者某个被访人的访客的进出记录和访客扫描二维码时的照片。

4.通道门控制功能
授权卡开门： 在该通道门被授权的卡刷卡时读卡机及控制器均给出声、光提示同时将锁打开，人员进入、门自动闭合(需要门安装闭门器或地簧)后立即被锁，刷卡开门记录存入控制器内(将持卡人的卡号、姓名、出入时间等情况记起来备查)。
非法卡刷卡 ：非法卡刷卡时控制器给出声、光提示信息拒绝开锁同时记录非法卡的刷卡记录(卡号、日期时间、非法状态）。
系统控制开门： 可经过门禁软件控制单个开门或全部开门。
5.实时监控功能
门禁管理主机上可经过电子地图的方式同时结合门禁读卡器图像抓拍功能能够实时反映门禁系统内用户刷卡、手机APP、扫码开门的详细信息（包括刷卡人的姓名、部门、进出时间、照片信息等）；
6.异常报警功能
非法闯入报警、门长时间未关闭报警等所有的报警都会在总控制电脑上实时显示红色闪动记录,并驱动计算机音箱提醒管理者注意。
7.反潜回功能
持卡人必须依照预先设定好的路线进出，否则下一通道刷卡无效。
8.防尾随功能（AB门）
持卡人必须关上刚进入的门才能打开下一个门，防止持卡人尾随别人进入。
9.消防报警联动功能
门禁控制器自带消防联动信号，一旦出现消防问题，经过联动信号输入控制器强制打开所有通行门确保人员的快速撤离提供保障。
10.节假日设置
设置节假日是否允许刷卡，一年之中最多能够设置64个节假日。设置节假日常开，则日期到达节假日时，开通所有权限，能够直接使用电梯无须刷卡；设置节假日为常闭，则日期到达节假日时，不允许继续使用电梯直到节假日结束。
2.5小区设备安装设计
小区出入口由园区出入口及单元门出入口构成，可经过一层路面进入单元门，也能够经过地下室进入。我们建议在小区的出入口，园区出入口放置一个门禁一体机，出口经过开门按钮控制。
进入单元门的通道，保留原来门口机，（这样可实现呼叫管理中心机及户内及开门），取消门口机内部的刷卡开门功能，放置一个门禁一体机。地下室通道也放置一个门禁一体机。
3.手机APP开门优势
“青牛开门”是由平治公司自主研发的一款手机APP开门软件，在读卡器2-8米范围内，打开手机APP摇一摇，手机会收到轻微的震动反馈，提示识别成功。该手机APP当前支持安卓4.0和IOS7以上的手机。
【优势一】便捷出行，无牵无挂
很多朋友都有出门忘带钥匙或门卡的经历，“碰到这种情况、事情虽小，但也够大家闹心的”，“但既然发生了，就要好好面对”，如果离家不远多数会选择再急匆匆跑回去拿，若是距离太远，就只能“祈祷”回去的时候家里有人在了。当然，现在小区物业已经安装了“青牛智慧生活”系统的朋友，终于能够“手机在手，进出无忧”了。
【优势二】亲朋好友，来者不拒
访客问题一直是困扰物业和业主的一大难题，现在的小区越建越大，楼层也越来越高，动辄几千户人，十足是个“小城区”，如果好朋友来了，为表情谊，不少人会选择亲自出门相迎，但如果朋友多了，来访的频繁了，总出门去接确实是个麻烦事儿。当然，如果小区已经安装了“青牛智慧生活”系统的朋友，你只需经过手机把电子钥匙转授权给朋友就好，能够设置有效时间和次数，做到精确授权，大家安全又方便。
【优势三】手机开门，环保省钱
一款产品、特别是科技产品，一般在研发过程中需要耗费大量的资金和时间以及研发人员的心血方能确保产品性能万无一失和可靠稳定，在考虑引进一项技术或设备时，首先不应被价格所牵绊，重点关注产品本身的功能和价值即性价比。如何降低管理成本，节约人力成本，是企业最先考虑的要素之一。当然，如果小区已经安装了“青牛智慧生活”系统的朋友，科技增加安保力量，降低安保人数。既提高效率降低了物业成本，又响应了节约资源降低消耗的国家号召。
【优势四】智慧数据，安全可控
马云在去年就在互联网大会说了“我们已经正在从IT时代步入DT时代“，这句话也被众多大佬所认同，什么是DT时代？IT指的是信息技术，而DT则是数据处理技术时代，它是以服务大众、激发生产力为主的技术。
有人问了，小区的门禁要统计干嘛呢？掌握了小区各个门的进出人流量、高低峰，物业就能够科学、合理地安排人力去协调，减少小区进出的拥堵、提高业主的居住体验，节约人力成本及其它就不多赘述了。
当然，如果小区已经安装了“青牛智慧生活”系统的朋友，就不必担心这个问题了。还能够对陌生人拜访、临时租客等进行有效的管理。
【优势五】社区O2O平台为您而造，运营收益全归您
据统计，截止 ，智能手机在中国的覆盖率已经达到百分之九十，平均每个人有1.5部手机，经过手机开门能够获得把线下资源低成本的转移到线上，对社区资源充分的再利用。“青牛智慧生活”专为物业、安防等拥有社区资源的企业打造智慧社区O2O平台，无加盟费，无保证金运营收益全归您。
手机开门替代门卡是大势所趋，还能成为连接起物业、业委会、居委会、社区服务机构与广大居民业主之间的服务桥梁。共建共享“智慧社区、和谐社区”终于能够走进现实，造福百姓。
手机APP常见问题及解决方案：

4.内部人员和外部访客进出流程
4.1有智能手机用户进出流程
1.安装手机APP：安卓手机系统需4.0以上，手机APP能够直接在百度搜索下载，苹果手机需IOS7以上，软件经过苹果商店下载安装。

2. 登记注册：所有业主和租客都经过手机APP下载管理软件，经过手机号码，登记有效的信息并申请相所需要开通的门，后台管理人员根据申请的信息，进行审核发放。审核后即能够使用手机进行开门。

3.开门流程：打开手机蓝牙和手机APP，选择对应小区名字，点击钥匙图标或者摇一摇手机即可。

4.2无智能手机用户进出流程
考虑到小区内还有一部分老人小孩无法使用智能手机，或不能安装手机APP的，系统配置的门禁一体机均带有IC卡刷卡功能，老人或小孩能够经过物业申请IC卡，与传统刷卡模式一样。
4.3有智能手机访客进出流程
若有外来访客到访，用户打开自己手机的APP，点击访客模块，系统自动生成一个二维码，有效期限最多一天，信息与本手机号码绑定。二维码可经过微信，qq，短信转发，访客能够根据有效时间内使用，经过临时二维码进入小区单元门，及相应的单元门。

4.4无智能手机访客进出流程
针对没有智能手机的访客，经过岗亭保安联系业主，业主确认后将软件生成的二维码经过微信，qq，短信转发给保安，保安将二维码打印出来交给访客，经过纸质的二维码进入相对应的单元门。
