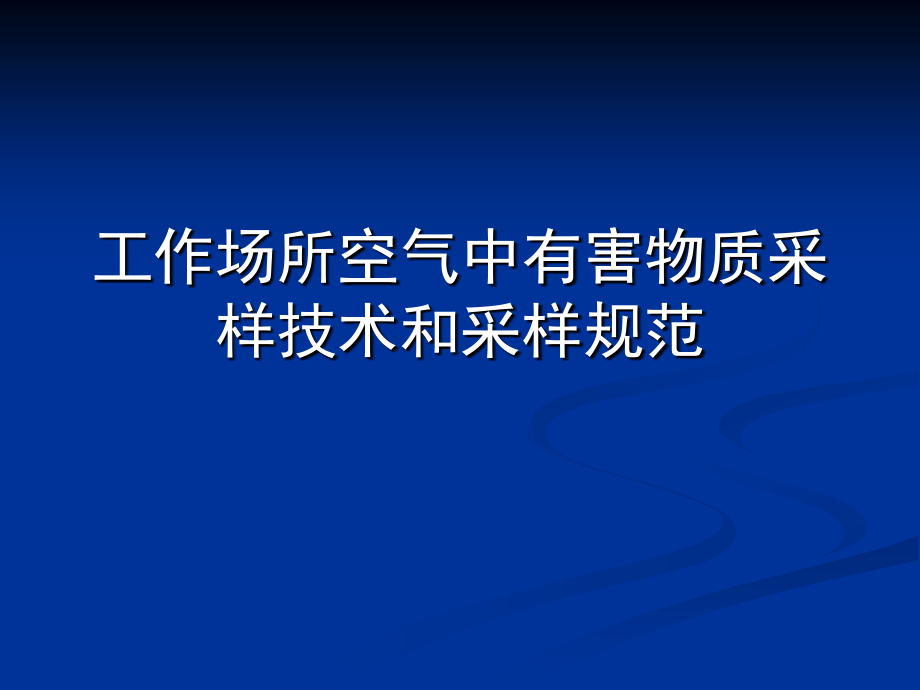

工作场所采样技术和采样规范.ppt

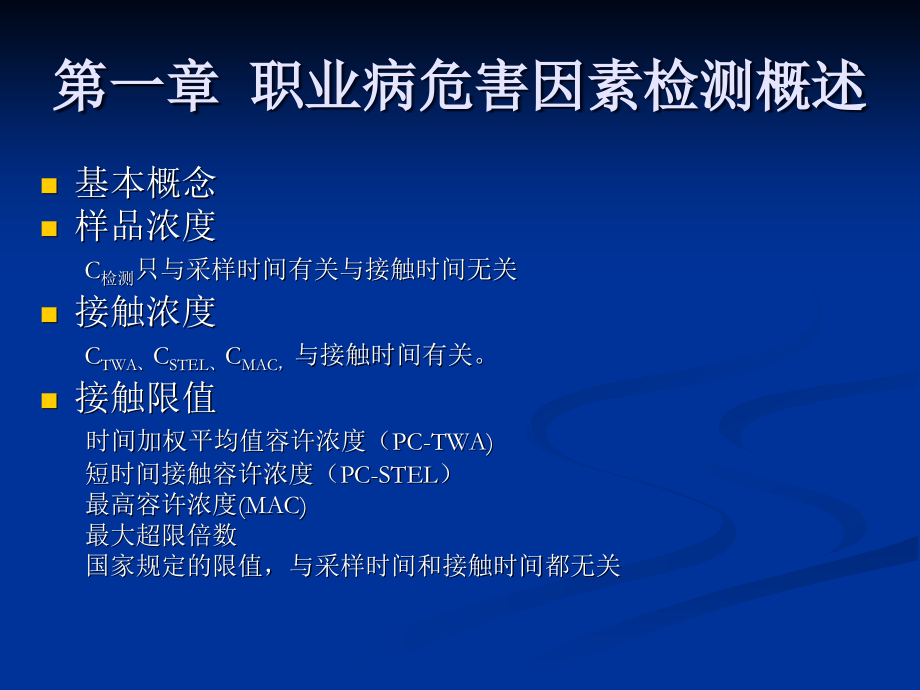

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,工作场所空气中有害物质采样技术和采样规范,第一章 职业病危害因素检测概述,基本概念,样品浓度,C,检测,只与采样时间有关与接触时间无关,接触浓度,C,TWA,、,C,STEL,、,C,MAC,，,与接触时间有关。,接触限值,时间加权平均值容许浓度（,PC-TWA),短时间接触容许浓度（,PC-STEL,）,最高容许浓度,(MAC),最大超限倍数,国家规定的限值，与采样时间和接触时间都无关,工作或工作岗位,对象是工人，与接触时间有关,工作场所卫生状况,对象是工作地点，与接触时间无关,常用术语,超限倍数（,EL),对为制定,PC-STEL,的化学有害因素，在符合,8h,时间加,权平均容许浓度的情况下，任何一次短时间（,15min,）,接触的浓度均不应超过的,PC-TWA,的倍数值。,计算：,EL=C,STEL,/PC-TWA,EL,与规定的最大超限倍数比较，大于时为不符合，粉尘,最大超限倍数,2,EL,不符合时，该岗位也属于超标岗位,表,6,化学物质超限倍数与,PC-TWA,的关系,PC-TWA(mg/m,3,）,最大超限倍数,PC-TWA1,1PC-TWA 10,10 PC-TWA 100,100 PC-TWA,3,2.5,2.0,1.5,职业接触限值比值,劳动者在工作场所所接触某种职业性有害因素的实际测量值与相应职业接触限值标准值的比值。,计算：,C,TWA,/,PC-TWA，,C,STEL,/,P,C-STEL,应用：,（,1,）,PC-TWA,1,时为未超限值，符合卫生要求,（,2,）当两种或两种以上有毒物质具有相似的毒性作用或已知这些物质可产生相加作用时，应计算混合接触比值。,（,3,）,I 1,时为未超限值，符合卫生要求。,I=,例,二氯甲烷、三氯甲烷、四氯化碳具有相似的毒性作用，当岗位各为,PC-TWA,的一般时，,I=,0.5+0.5+0.5=1.5,1,，即使每个毒物浓度不超标，但该岗位仍是不合格单位。,短时间采样,指采样时间不超过一般不超过,15min,的采样。,问题,采样时间能不能大于,15min,？（,）,采样时间能不能小于,15min,？（）,短时间采样得到的样品浓度（,C,检测,）是不是就是,C,STEL,？,不是，还要看是否在最高浓度时段采样。,长时间采样,指采样时间一般在,1h,以上的采样。,问题,长时间采样得到的样品浓度（,C,检测,）是不是就是,C,TWA？,不是，要看采样时间是否包含所有工作内容，还要看工人的接触时间。,标准采样体积,只在气温为,20,，大气压为,101.3kPa,下，采集空气样品的体积，以,L,表示,换算公式为,V0=Vt,Vt,采样体积；,t,采样现场温度；,P,采样现场气压,问题：是不是在任何情况下都要换算？,在采样温度低于,5,和高于,35,、大气压低于,98.8kPa,和高于,103.4kPa,时，应采样体积换算成标准采样体积。,采样时必须记录采样现场的气温和大气压。,穿透容量,固体吸附剂发生穿透时所吸附等测物的量（,mg,）,问题：何为穿透？,即后段吸附剂吸附的待测物量达到（）前段吸附剂量的,5%,时。,常用换算,%,与,pmm,的换算,pmm=1/1000000=0.0001%,1%=10000ppm,ppm,与,mg/,m,的换算,mg/,m,=,（,M/24.04,）*,ppm,M,是化合物的分子量,24.04,20,时，,1,摩尔的气体体积为,24.04,CO,15ppm=,（,28/24.04)*15=17.47,mg/m,CO,0.1%=1000ppm=(44/24.04)*1000=1830.3 mg/m,一、空气样品的采集技术,二、空气样品的采集规范,2025/7/13 周日,11,2025/7/13 周日,12,标准采样体积：气温20，大气压101.3 kPa,当空气温度低于,5,和高于,35,、大气压低于,98.8,kPa和高于,103.4,kPa，在计算空气中有毒物质浓度之前，必先将采集的空气体积换算为“标准采样体积”。,标准采样体积,2025/7/13 周日,13,式中,V,0,标准采样体积，,L,；,V,t,温度为,t,、大气压为,p,时的采样体积，,L,；,t,采样点的气温，；,p,采样点的大气压，,kPa,。,换算公式如下：,（1）,2025/7/13 周日,14,例题：某工作场所空气检测采样，温度37，气压105.0 kPa，采样流量1.0 L/min，采样时间8h。问标准采样体积是多少？,解：根据公式(1),职业病危害因素检测,职业病危害因素分类,包括化学、物理、生物,粉尘类,放射性类,物理因素类,化学因素类,生物因素类,导致,.,因素（,5,种）共,115,类,职业病危害因素来源,生产工艺过程,劳动过程,生产环境,职业病危害因素检测种类,物理因素检测,有害物质检测,空气检测,生物检测（血、尿、呼出气）,空气监测是生物监测的基础，生物监测指标的确定和监测结果的评价，离不开空气监测。,生物监测弥补了空气监测在个体接触剂量评价中的不足。,二者均用来评价职业接触程度：圆满的卫生评价需要空气监测和生物监测的结合（群体与个体的相结合）,职业病危害因素检测方法分类,现场检测,物理因素现场测量,检气管（应急的初步性和半剂量）,便携性气体分析仪测定,(CO,CO,),实验室检测,称量法（粉尘、焦炉逸散物）,光谱法,化学比色法（无机气体,-,SO,2,、,NH3,、,NO2,、,HS2,、,O3),原子吸收,（金属化合物,-Pb,、,Mn,、,Cd,）,原子荧光（可氢化发生元素）,色谱法,气相（挥发性有机物，苯系物、酮类、脂类、卤代烃类）,液相（难挥发有机物，邻苯二甲酸酯类）,例子色谱（,Cl,-,、,F,、,SO2,、,PO43-,）,相关法律法规与标准,法律法规,职业病防治法,、,使用有毒物品作业场所劳动保护条例,等,标准,GBZ 1,、,GBZ 2,、,GBZ 159,（采样）、,GBZ160,（化学）、,GBZ189,（物理）,GBZ192,（粉尘）、,GBZ 210,、,GBZ 229,等,相关的条文,用人单位要定期对工作场所进行职业病危害因素检测、评价，检测、评价的结果应存入用人单位职业卫生档案，定期向所在地安全生产监督管理部门报告并向劳动者公布,从事使用高毒物品用业的用人单位至少每一个月对高度作业场所进行一次职业中毒危害因素检测，至少每半年进行一次职业中毒危害因素检测效果评价,职业病危害因素检测、评价应由取得资质认可的机构进行。,专业技术人员应培训考核合格后方可从事职业卫生技术服务工作。,国家安全监管总局办公厅关于印发职业卫生技术服务机构工作规范的通知,第六条,技术服务机构应依法独立完成职业卫生评价,、检测等技术服务事项；由于计量认证范围限制或样品保存时限有特殊要求等原因无法自行检测的，可以委托当地具有乙级及以上资质的职业卫生技术服务机构进行检测。委托检测应征得被服务单位书面同意，委托双方应签订委托检测协议书，明确双方承担的法律责任，甲级机构委托检测样品数量不得超过样品总数的,30%,，乙级、丙级机构委托检测数量不得超过样品总数的,20%,。,第二章 工作场所空气中有害物质采集技术,工作场所空气样品的特征,有害物质品种多,化学物质、粉尘和生物因素,同一工作场所（采样点），有多种有害物质共存,空气中有害物质浓度变化大,不同的工作场所（采样点），浓度不同；,同一工作场所（采样点），不同时段浓度不同。,影响空气中有害物质浓度的因素多,职业因素：行业不同，有害物质的种类和浓度不同；行业相同，有害物质的浓度不同。,气象因素：气温、气压、温度、风速。,人为因素：为了某种需要或目的，人为低改变正常工作条件、环境条件或操作规程等，以达到改变工作场所空气中有害物质的浓度。,采样时要记录现场设备和防护措施运行情况,绘制采样点设置示意图,拍照或拍摄留念,存在状态与采样方法,2025/7/13 周日,23,（二）、有害物质在空气中的存在状态,各种有害物质由于其理化性质不同，同时受职业现场环境及职业活动条件的影响，在工作场所空气中存在气体、蒸气和气溶胶三种状态。,1.气态和蒸气态,气态：,常温下是气体的有害物质如氯气、一氧化碳等，通常以气态存在于空气中。,蒸气态：,常温下是液体的有害物质如苯、丙酮等，以不同的挥发性呈蒸气态存在于空气中。常温下是固体的有害物质如酚、三氧化二砷等，也有一定的挥发性，特别在温度高的工作场所，也可以蒸气状态存在。,2025/7/13 周日,24,2.气溶胶,以液体或固体为分散相，分散在气体介质中的溶胶物质，称为气溶胶。,按气溶胶存在的形式可分成雾、烟和粉尘。,(1)雾,分散在空气中的液体微滴，多由蒸气冷凝或液体喷散形成（液态分散性气溶胶或液态凝集性气溶胶）。雾的粒径通常较大，在10m上下。,2025/7/13 周日,25,(2)烟,烟属于固态凝集性气溶胶，同时含有固态和液态两种粒子的凝聚性气溶胶也称为烟。如铅烟、铜烟等。烟的粒径通常比雾小，在1m以下。,(3)粉尘,能够较长时间悬浮于空气中的固体微粒。粉尘属于固态分散性气溶胶，如铅尘等。尘的粒径范围较大，从1m到数十m。,有害物质在空气中存在状态,气体和蒸汽,常温下：气体、液体和固体,气溶胶,雾：,10um,（硫酸雾）,烟：,0.1um,（铅烟、铜烟）,尘：,0.1um,总尘,呼尘,2025/7/13 周日,27,（三）、空气样品的采集方法,空气样品采集是进行工作场所空气中有害物质检测的第一步，正确的操作方法是：根据待测物在工作场所空气中存在的状态、各种采样方法的适用性、采样点的工作状况和采样环境等因素选择。,(一)气态和蒸气态化学物质的采样方法,采集工作场所空气中气态和蒸气态有害物质分为：直接采样法、有泵型采样法和无泵型采样法。,2025/7/13 周日,28,1.直接采样法,直接采样法是用采样容器，如100 ml注射器、采气袋或其他容器，采集一定量体积空气样品，供测定用。,这种方法适用于空气中挥发性强、吸附性小的待测物，待测物浓度较高或测定方法的灵敏度高，只需要少量空气样品就可满足检测要求的情况。,在不宜采用有泵型采样法时，如在需要防爆的工作场所，可使用此法。,2025/7/13 周日,29,直接采样法常用装置,(1)100ml注射器 (2)采样管,(3)采样袋 (4)真空采气瓶,2025/7/13 周日,30,使用前必需检测注射器的气密性能。方法是：将玻璃注射器垂直架起，芯子应能自由下落；当抽入空气至满刻度，封闭进气口后，检查注射器芯的下落程度，下落越少，气密性能越佳。垂直架起24小时内，芯子自由下落不得超过满刻度的20%。使用塑料注射器时，将注射器电的气全部排出，密封进气口，用力拉起芯子，并保持12分钟，然后放开，芯子应回到原处。,使用注射器采集空气样品，其优点是操作简易、快速，不需空气采样器，可反复使用，成本和费用低，适用于短时间的采样。其缺点是采样体积有限，注射器易破碎，携带不方便；样品保存时间短，采样后应尽快分析；不适用于采集易吸附、对玻璃有腐蚀作用的毒物样品，不能进行长时间采样。,2025/7/13 周日,31,使用注意事项,应选用气密性好的注射器，采样前应用现场空气抽洗3次。采样后应立即封闭进气口，垂直放置，利用注射器芯的重力使注射器内保持正压状态，以避免外界空气进入注射器内，影响样品浓度或污染样品。封闭注射器进气口用的材料应是惰性的，即不与待测物起任何反应（化学反应或吸附等）。用小注射器从大注射器中取气时，采用压出法，即推大注射器的芯子将样品气压人小注射器中，并必须先用样品气洗涤小注射器3次。避免注射器内壁吸附待测物，特别在气温低、待测物挥发性小的时候；必要时，可将注射器放在一定温度的恒温箱内，减少器壁吸附。采样后应尽快测定，通常在24小时完成测定。在采样、运输和保存过程中，要防止玻璃注射器破碎。用注射器采样时，采样时间最好不少于5分钟，即在5分钟内完成100ml空气的采集。,2025/7/13 周日,32,采气袋将空气样品打入采气袋内，封好进气口，带回实验室供测定。可以根据测定的需要，选择吸附性小、密闭性好、不漏气的采气袋。它应具有使用方便的采气和取气装置，并能反复使用；死体积不能大于其总体积的5%。采气袋多用于无机气体如一氧化碳、二氧化碳的采集，也可用于挥发性有机化合物的采集。常用的采气袋有聚四氟乙烯塑料采气袋和铝塑采气袋。因为它们对许多种气体或蒸气待测物吸附性小，不透气，采样后待测物浓度较稳定。采气袋容量有0.5、1、5、10、25、50、100L，可根据测定所需样品量来选用。采气袋必须不漏气。检查方法是将采气袋打进空气后，把它压入水下观察，不应产生气泡。,2025/7/13 周日,33,使用采气袋采集空气样品，优点是采气袋重量轻、不易破碎，可重复使用；样品保存时间比注射器长；可根据所需采样体积选择不同大小的采气袋。其缺点是需要空气采样器或其他采气动力；采样量有一定限制；对挥发性小的待测物可能发生吸附，影响待测物的浓度。,2025/7/13 周日,34,使用注意事项,(1)采样前，必须在采样地点用现场空气样品先吹洗3-4次，再采集一定量的空气样品。,(2)要防止容器内壁对样品中待测物的吸附或吸收，特别是沸点较高的待测物容易发生吸附，化学活性高的待测物可能与器壁发生化学反应，产生吸收作用。为了减少或防止吸附，可将容器保存在适当的温度下。,(3)采样后，应尽快分析。,(4)在采样、运输和保存过程中，采气袋避免接触尖锐物件，造成破损。,2025/7/13 周日,35,2.有泵型采样法,有泵型采样法也叫有动力采样法，是用空气采样器（由电动抽气泵和流量计组成）作为抽气动力，将样品空气抽过样品收集器，空气中的待测物被样品收集器采集下来，供测定用。,有泵型采样法根据采样方式不同，分为定点采样和个体采样，如图3-1所示。,根据使用的样品收集器不同，有液体吸收法、固体吸附剂管法和浸渍滤料法等。,2025/7/13 周日,36,2025/7/13 周日,37,2025/7/13 周日,38,(1)液体吸收法,将装有吸收液的吸收管作为样品收集器，当样品气流通过吸收液时，吸收液气泡中的有害物质分子迅速扩散进入吸收液内，由于溶解或化学反应很快地被吸收液吸收。,优点：,适用范围广，可用于各种化学物质的各种状态的采样；采样后，样品往往可以直接进行测定，不需经过样品处理；吸收管可以反复使用，费用小。,缺点：,吸收管易损坏，携带和使用不方便；不适用于个体采样和长时间采样；需要采样动力。,2025/7/13 周日,39,2025/7/13 周日,40,2025/7/13 周日,41,2025/7/13 周日,42,2025/7/13 周日,43,使用注意事项,1）根据待测物理化性质及其在空气中存在的状态，正确选用吸收管和吸收液；,2）要正确和准确使用采样流量；,3）采样时间要准确适当，使用易挥发的吸收液在高气温下采样时，采样时间不能长；,4）吸收液用量要准确，采样过程中若有损失，采样后要补充到原来用量；,5）吸收管与空气采样器的连接要正确，防止倒流，损害采样泵；,6）采样前后要密闭进出气口，直立放置，防止吸收管破碎；,7）采样后测定前，要用管内吸收液洗涤吸收管的进气管内壁34次，混匀后供测定；,8）有的吸收液需避光保存，应注意使用条件和要求，保证吸收液的有效性。,2025/7/13 周日,44,(2)固体吸附剂法,当空气样品通过固体吸附剂管时，空气中的气态和蒸气态待测物被多孔性固体吸附剂吸附而采集。,特性：,固体吸附剂都是多孔性物质，有大的比表面积，其吸附作用有物理性和化学性两种，物理性吸附是靠分子间的作用力，吸附比较弱，容易在物理作用下发生解吸。化学性吸附是靠化学亲和力（原子价力）的作用，吸附较强，不易在物理作用下解吸。,要求：,用于空气采样的理想固体吸附剂应具有良好的机械强度、稳定的理化性质、足够强的吸附能力和容易解吸、价格较低等特性。,常用的吸附剂有活性炭、硅胶、高分子多孔微球及其他具有较大外表面和内表面的物质。,2025/7/13 周日,45,1）活性炭,属于非极性吸附剂，吸附非极性和弱极性的有机气体和蒸气，吸附容量大，吸附力强。水对活性炭的吸附能力影响不大。,应用：,活性炭的吸附能力很强，沸点高于0的各种物质蒸气，常温下可以被有效地吸附，但是沸点低于-150的物质，如一氧化碳、甲烷等，不能用物理方法吸附。沸点在-1000之间的物质，如氨、乙烯、甲醛、氯化氢、硫化氢等，常温下不能定量吸附。,为了采集这些物质，可在冷冻下吸附，也可用浸渍化学试剂的活性炭，以增加化学吸附和吸收的能力。,2025/7/13 周日,46,2）硅胶,一种极性吸附剂，对极性物质有着强烈的吸附作用，可以吸附相当大量的水，以致降低甚至失去它的吸附性能。所以，硅胶只适宜在较干燥的环境中采样，采样时间不宜过长。,2025/7/13 周日,47,3）高分子多孔微球,一类合成的多孔性芳香族聚合物，它具有大的表面积、一定的机械强度、疏水性、耐腐蚀、耐辐射和耐高温(250290)等性质，是一种较好的吸附剂。分为非极性、弱极性和中等极性。,2025/7/13 周日,48,4）浸渍固体吸附剂,将化学试剂涂渍在固体吸附剂表面，利用浸渍的化学试剂与待测物发生化学反应，生成稳定的化合物被收集下来，在物理吸附的基础上，增加了化学吸附，这样可以扩大固体吸附剂的使用范围，增加吸附容量，提高采样效率。,通常，采集酸性化合物时，可浸渍碱性物质；采集碱性化合物时，则浸渍酸性物质。,2025/7/13 周日,49,固体吸附剂管根据采样后处理方法不同而分为溶剂解吸型和热解吸型两类（见图3-6）。,2025/7/13 周日,50,表,3-2,所列为两种标准型固体吸附剂管的规格。,2025/7/13 周日,51,优点,固体吸附剂管体积小，质量轻，携带和操作方便；适用范围广，有机和无机、极性和非极性化合物的气体和蒸气都适用；可用于短时间采样和定点采样，也可用于长时间采样和个体采样。,缺点,对不同的有害物质有不同的穿透容量；硅胶管容易吸湿，不能在湿度大的工作场所过长时间持续采样，长时间采样时，应3h左右更换一只，或发现硅胶变色后立即更换。,2025/7/13 周日,52,固体吸附剂管,适用范围,优缺点,活性碳管,非极性和弱极性化合物,吸附容量大，水的影响小,硅胶管,极性和弱极性化合物,吸附容量较小，水的影响较大,高分子多孔微球管,极性和弱极性化合物,吸附容量大，水的影响小,三种常用固体吸附剂管特性表,2025/7/13 周日,53,穿透容量,是指当通过固体吸附剂管的空气中待测物量达到原空气中待测物量的5%时，固体吸附剂所吸附的待测物量。,影响穿透容量的因素有：待测物的极性、扩散系数、化学活性，吸附剂性质，采样流量，气温和湿度等。,2025/7/13 周日,54,使用注意事项,使用固体吸附剂法时应注意：,(1),防止穿透,。采样前需检查固体吸附剂管中的吸附剂是否装填好；采样时，将进气口朝上垂直放置；使用正确的采样流量，短时间采样时，流量为100或200ml/min，一般不能超过500ml/min；长时间采样时，流量为2050ml/min。在空气中待测物浓度高或有共存物吸附时，要适当缩短采样时间，或降低采样流量，或采用大剂量的固体吸附剂管。,2025/7/13 周日,55,(2),防止污染,。采样前后要密封好固体吸附剂管的两端，保存在清洁的容器内，不能放在有待测物的容器或环境中。,(3),防止假穿透,。溶剂解吸型固体吸附剂管要在稳定期内测定，既防止假穿透，又避免浓度下降。,2025/7/13 周日,56,(3)浸渍滤料法,滤料不能直接用于空气中气态和蒸气态待测物的采集，当滤料涂渍某种化学试剂后，待测物与化学试剂迅速反应，生成稳定的化合物，保留在滤料上而被采集下来。为了有利于化学反应，常常在浸渍液中加入甘油等试剂。因为浸渍滤料的厚度一般小于1mm，所浸渍的试剂量有限，限制了采集待测物的量和采样流量。,2025/7/13 周日,57,使用注意事项,1)采集待测物的量：受浸渍滤料所浸渍的试剂量的限制，注意滤料的吸收容量，及时更换滤料，防止穿透；,2)采样流量：取决于待测物和试剂间的化学反应速度，流量设置要合理，考虑环境中物质浓度，温、湿度影响因素，流量设置不能太小或太大；,3)浸渍滤料法适用于空气中待测物浓度低或采样时间短的场所。,2025/7/13 周日,58,3无泵型采样法,无泵型采样法也叫扩散采样法，采集空气中化学物质时，不需要抽气动力和流量装置，而是根据费克(Fick)扩散定律，利用化学物质分子在空气中的扩散作用完成采样的。无泵型采样器的结构如图3-7所示。,2025/7/13 周日,59,根据费克扩散第一定律，物质分子在空气中沿着浓度梯度而运动，即由高浓度向低浓度方向扩散，其质量传递速度与物质的浓度梯度、分子扩散系数以及扩散带的截面积成正比，与扩散带的长度成反比，公式表示为：,式中：,W,质量传递速度和分子扩散速度，,ng/s,；,D,分子扩散系数，,cm,2,/s,；,A,扩散面积，,cm,2,；,L,扩散带长度，,cm,；,C,1,分子中被测物质浓度，,ng/cm,3,；,C,0,吸附介质表面被测物质浓度，,ng/cm,3,。,（2）,2025/7/13 周日,60,(C,1,-C,0,)表示整个扩散带长度L上的浓度变化，若所用的吸附剂能有效地吸收到达它表面的全部物质分子，则C,0,=0。再将公式(2)两边乘以被动式采样器的采样时间t，就可以得出下式：,式中：,W,扩散到吸附剂上的物质总质量，ng。,公式,(3),表明：被动式采样器采集被测物质的总质量与被动式采样器本身的结构、被测物质在空气中的浓度及其分子扩散系数、采样时间有关。对于某一被测物质以及机构一定的被动式采样器来说，式中 是一常数，叫做被动式采样器的采样速度，单位为,cm,3,/s,。,（3）,2025/7/13 周日,61,因此，某一被测物质在被动式采样器中被吸收的总质量与空气中被测物质的浓度及采样时间有关，浓度大、采样时间长，则采集的物质的量越大，反之越小。将上式改为：,由公式(4)可见，只要测定被动式采样器采样后被测物质的总量，根据采样时间，就可以计算出空气中被测物质的浓度。,（4）,2025/7/13 周日,62,优点,体积小、质量轻（几g几十g）、结构简单，不用抽气装置，携带和操作都很方便；适合用做个体采样和长时间采样，也可作为定点采样和短时间采样。,缺点,因为它的采样流量与待测物分子的扩散系数成正比，扩散系数低的待测物因采样流量太小只能进行长时间采样，不适用于空气中待测物扩散系数小而且浓度低的情况下作短时间采样。,无泵型采样器有一定的吸附容量，若超过吸附容量，采样性能将变差，采样器本身不能反映这一现象。,2025/7/13 周日,63,使用注意事项,1)采样前后要检查无泵型采样器的包装和扩散膜，是否有破损，若有破损者应废弃；,2)在高浓度的待测物和干扰物环境中采样时，要缩短采样时间，防止其收集介质的饱和；,3)应在有一定风速下采样，以防止“饥饿”现象发生；,4)只能采集气态和蒸气态物质，不能用于气溶胶的采样；,5)采样前后要将无泵型采样器放在密闭的容器内运输和保存，以防污染；,6)采样后应检查扩散膜是否有破损或沾污待测物液滴，若有，则这种样品不能采用，应弃去。,2025/7/13 周日,64,（二）气溶胶态化学物质的采样方法,常用的采样方法有滤料采样法、冲击式吸收管法和多孔玻板吸收管法。,1.滤料采样法,滤料采样法是采集气溶胶有害物质的主要采样方法，是利用气溶胶颗粒在滤料上发生直接阻截、惯性碰撞、扩散沉降、静电吸引和重力沉降等作用，采集在滤料上。,2025/7/13 周日,65,(1)微孔滤膜,由硝酸纤维素同少量乙酸纤维素基质混合交连成筛孔状薄膜，质轻色白，表面光滑，滤膜的厚度约为0.15mm；在通常情况下，机械强度较好，较耐热，可在沸水中煮沸，乃至高压蒸煮。微孔滤膜的孔隙细而均匀，孔径范围为0.11.2,m，用于工作场所空气中气溶胶采集的常为0.8,m,孔径。即使采用较大孔径的滤膜来,采集小颗粒气溶胶，也能获得满意,的采样效率。它的灰分低，即金属,元素的含量很微，很适宜于采集和,测定金属性气溶胶。,2025/7/13 周日,66,(2)超细玻璃纤维滤纸,由许多很细的而且较均匀的超细玻璃纤维重叠而成，有的加一定量的粘合剂，形成不规则而较细的孔隙。它的厚度较厚，一般小于1mm，是工作场所空气采样滤料中厚度最大的一种。它的采集机理主要是直接阻截、惯性碰撞和扩散沉降，几乎没有静电吸引。多用于有机气溶胶的采集。,2025/7/13 周日,67,(3)过氯乙烯滤膜（又称测尘滤膜）,由过氯乙烯纤维互相重叠而成，它的纤维较细，介于慢速定量滤纸和超细玻璃纤维滤纸之间，构成许多大小不等形状不规则的孔隙，孔径较细而均匀。膜厚一般在 0.1mm左右。过氯乙烯滤膜采集气溶胶的机理几乎包括了所有滤料采集颗粒的作用，特别是静电吸引较其他滤料更为显著。主要用于采样流量大的金属样品采集。,2025/7/13 周日,68,(4)慢速定量滤纸,最早用于气溶胶态毒物采样的滤料。是由许多粗细不等的纯净的天然纤维互相重叠而成，形成大小和形状都不规则的孔隙。它的厚度一般小于0.25mm。滤纸采集气溶胶的机理主要是直接阻截、惯性碰撞和扩散沉降。,2025/7/13 周日,69,理想的滤料需具备机械强度好、理化性质稳定、通气阻力低、采样效率高、空白值低、处理容易等。,在选择滤料时要根据采样和测定的需要、采样场所的环境条件，选择合适的滤料。主要考虑：采样效率要高，符合测定的需要，适合采样的环境条件。,滤料的最高操作温度,滤 料,过氯乙烯滤膜,微孔滤膜,慢速定量滤纸,玻璃纤维滤纸,最高使用温度,/,65,125,150,500,2025/7/13 周日,70,采样滤料通常放置在合适的采样夹中固定进行样品采集。图3-9图3-11为常见的滤料采样夹及其结构。,2025/7/13 周日,71,2025/7/13 周日,72,优点,适用于各种气溶胶的采样，采样效率高；采样流量范围宽，适用于短时间采样、长时间采样、定点采样和个体采样；操作简便，使用的设备材料便宜，不易破损；采得的样品体积小，易于保存，携带方便，保存时间长；可根据分析的需要选择合适的滤料、抽气动力、采样流量和滤料大小等。,缺点,采样过程中，污染的可能性较大；需要空气采样器；采得的样品一般需要处理后才能进行测定。,2025/7/13 周日,73,使用注意事项,1)选择合适的滤料，采集金属性烟尘首选微孔滤膜，称量法选用测尘滤膜，采集有机化合物气溶胶选用玻璃纤维滤纸。,2)选择质量好的滤料，孔径和厚度要均匀。,3)采样过程中要防止污染。,4)在高浓度的情况下采样时要防止滤料的超负荷。,2025/7/13 周日,74,2.冲击式吸收管法,冲击式吸收管法是利用空气样品中的颗粒以很大的速度冲击到盛有吸收液的管底部，因惯性作用被冲到管底上，再被吸收液洗下。因此必须使用,3 L/min,的采样流量。,主要用于采集粒径较大的气溶胶颗粒。,2025/7/13 周日,75,3.多孔玻板吸收管法,雾状待测物一部分在通过多孔玻板时，被弯曲的孔道所阻留进而吸入吸收液中；一部分在通过多孔玻板后，被吸收液中很细的气泡吸收。,此法通常不能采集烟尘。,2025/7/13 周日,76,（三）蒸气和气溶胶有害物质共存时的采样方法,在工作场所空气中，有些有害物质可呈蒸气和气溶胶共同存在，如三氧化二砷、三硝基甲苯(TNT)和一些多环芳烃等，在室温下都有一定的挥发性，并主要以气溶胶态存在于空气中，且有一定浓度的蒸气存在。,采集蒸气和气溶胶态共存时的方法，常用的有浸渍滤料法、聚氨酯泡沫塑料法和串联法。,2025/7/13 周日,77,(1)浸渍滤料法,用于采集以气溶胶态为主、伴有少量蒸气态待测物的样品。,这种方法操作简单方便，采样效率高，因此，比较常用。例如，用慢速定量滤纸采集空气中的三氧化二砷时，采样效率只有50%左右，而用浸渍聚乙烯氧化吡啶一甘油的滤纸采集，采样效率可达97%以上。,2025/7/13 周日,78,(2)聚氨酯泡沫塑料法,聚氨酯泡沫塑料是由无数的泡沫塑料细泡互相连通而成的多孔滤料，表面积大，通气阻力小，适用于较大流量采样。,有些分子较大的有机化合物，如有机磷、有机氮和有机氯农药、多氯联苯、多环芳烃等，常呈气溶胶态和低浓度的蒸气态共存于空气中，使用本法采样可得到满意的采样效率。,聚氨酯泡沫塑料可以根据采样的需要，切割成所需直径和厚度的圆柱，切割的直径要比存放它的收集器（如玻璃管或塑料管）的内径大些，以防止存在缝隙而漏气。,2025/7/13 周日,79,聚氨酯泡沫塑料必须经过处理才能使用。处理的方法根据检测的需要而定，可用甲醇或正己烷等有机溶剂洗涤或提取。然后，在低温下加热干燥，置于清洁的容器内密封保存。,聚氨酯泡沫塑料必须经过处理才能使用。小型塑料采样夹见图3-9和图3-10。,2025/7/13 周日,80,(3)串联法,将采集气溶胶态的收集器与采集蒸气态的收集器串联起来采样。串联时，应将气溶胶样品收集器放在前面，蒸气样品收集器放在后面。串联后，要选择使用合适的采样流量，既满足气溶胶采集的要求，又满足蒸气采集的要求。通常，采集气溶胶用的采样流量为1l,0,L/min，甚至更高；而采集蒸气用的采样流量为0.12L/min。,2025/7/13 周日,81,(4)冲击式吸收管和多孔玻板吸收管,也可用于气溶胶态和蒸气态共存时的样品采集。,毒物的存在状态与采样方法,存在状态,采样方法,注意事项,气态和蒸汽态,容器法,气密性好，尽快分析，不能长时间采样,固体吸附剂法,使用前，要作解吸效率；防止发生穿透和假穿透；注意竞争吸附的影响,吸收液法,选择正确的吸收管，并正确使用流量和体积，,难用于个体采样和长时间采样,无泵采样器,对不同的化合物有不同的采样流量；扩散膜不能破损、污染；采样前后要密封保存,；,扩散膜前不能被覆盖；有一定的吸附容量，也受共存物的影响；,多用于,TWA,采样,存在状态,采样方法,注意事项,气溶胶态,滤料采集法,不能超过滤料的承载量；根据滤料的性能，使用适当的采样流量；,分段（分级）采样法,利用颗粒的惯性，将不同粒径粉尘分段采集，通常分为不可吸入尘和可吸入尘或呼吸性粉尘；要在固定的流量下采样才能达到分段效果,冲击式吸收管法,采样流量为,3L/min,蒸气态与气溶胶态共存时,浸渍滤料法,冲击式吸收管法,多孔玻板吸收管法,串联法,固体吸附管与滤料串联,采样设备,各种采样泵,采样设备,吸附管,滤膜,吸收液,气袋,个体采样,空气采样设备,空气收集器,空气采样器,空气收集器,定义：用于采集空气中有害物质的器具,包括,注射器、采气袋,液体吸收管,固体吸附剂,滤液和采样夹,容器采样,容器采样,气袋、注射器、真空袋,优点,采样方便 样品不需要处理 可反复使用,缺点,不易运输和清洗 不适合长时间和个体采样,注意事项,防止破损 防止吸附 采样前用样品换洗,35,次,适用范围,挥发强、吸附性小、浓度较高待测物,方法灵敏度高、防爆环境,液体吸收管,液体吸收管,多孔波板 吸收气泡（大型、小型）冲击式吸收,优点,适用范围广 样品不需要处理 吸收管可反复使用,缺点,易碎，携带不便 不适合长时间和个体采样,注意事项,正确选择、流量、气密性 正确连接、安全瓶、阻力 温度、补充吸收液,适用范围,无机气体（,NO2,、,SO2,）,极强性有机气（甲醛、二甲基甲酰胺）,吸收管,吸收液用量,ml,采样流,L/min,适用范围,大型气泡吸收管,510,0.52.0,气态和蒸汽态,小型气泡吸收管,2,0.11.0,气态和蒸汽态,多孔玻板,510,0.11.0,气态和蒸汽态,雾态气溶胶,冲击式吸收管,510,0.52.0,3.0,气态和蒸汽态,气溶胶态,固体吸附管,固体吸附管,固体吸附管,1.,活性炭管：非极性有机物，水影响小,2.,硅胶管（酸性、碱性）：极性化合物，水影响大,3.,高分子多孔微球：极性化合物和弱极性，水影响小,种类,溶剂解吸型：能发现穿透（后段占前段,5%,时），不能用于热解吸。,热解吸型：可用溶剂解吸，不能发现是否穿透，高浓度点需串联。,优点,携带和操作方便 适用范围广（物质、时间、方式）样品保存时间较长,缺点,不能采集气溶胶 有穿透容量,注意事项,每购买一批需做解吸效率 防止污染、防止穿透,实用范围,有机物蒸汽 蒸汽态,无泵采样仪,无泵采样仪,3M,、,SKC,和光明,优点,1.,体积小，重量轻，携带方便,2.,不用抽气装置,3.,适用范围广,缺点,1.,成本高（贵、有效期）,2.,购买不方便,注意事项,对不同化合物有不同的采样流量,扩散膜不能破损、污染,采样前后要密封保存,扩散膜前不能覆盖,有吸附容量，需要一定的风速,适用范围,挥发性有机物 甲醛,滤料,滤料,1.,测尘滤膜（并纶，过氯乙烯）,2.,微孔滤膜（醋酸纤维,0.20.8um,）,3.,超细玻璃纤维滤纸（浸渍）,优点,1.,采样效率高,2.,流量范围宽,3.,适用范围广（定点、个体、,TWA,、,STEL,）,注意事项,选择适合滤液,防止污染（采样、安装）,防止脱落,适用范围,气态溶胶,蒸汽态（浸渍滤液）,总尘采样头,小型塑料采样夹,37mm,，,15L/min,宽口采样夹,40mm,，,1025L/min,呼尘采样头,旋风分离器,37mm,，,2.0L/min,撞击式分离机,40mm,，,20L/min,滤料,+,固体吸附管,滤料,+,固体吸附剂串联采样管,例 以下有害物质分别用哪些空气收集器进行采样,甲烷,气袋、注气管,苯,活性炭管,甲醇,硅胶管,异丙醇,活性炭管,二氧化硫,吸收液,铅烟,微孔滤膜,硫酸,微孔滤膜,煤尘,测尘滤膜,TMT,玻纤,+,固体吸附剂,空气收集器性能要求,应符合,“,空气采样器的技术规范要求,”,（,GB/T17061-1997,）,采样效率应大于,90%,结构合理，重量轻，体积小，携带和操作简便安全,不吸收待测物质，不产生对采样和检测有影响的物质,能在,-1045,、小于,95%,湿度的作业环境中正常的工作,空气采样器,以一定的流量采集空气的仪器,抽气泵,流量计,按流量分,低：,5300ml/min,用于采集固体吸附剂,中：,0.11.5L/min,、,15L/min,用于液体吸收管和滤液采样,高 ：,525L/min,用于粉尘短时间采样,大：,1001500L/min,环境大气,按采样方式分,个体采样器,定点采样器,按采集物质种类分,粉尘采样器,大气采样器,按采样动力分,有泵采样器,无泵采样器,空气采样器技术性能要求,应符合,GB/T17061-1997,的要求,充电一次，应能连续稳定运行,28h,以上，并且流量波动不大于,5%,。,重量轻，体积小，携带方便，使用简单安全,能在,-1045,、小于,95%,湿度的作业环境中正常的工作,气路连接要牢固耐用，不漏气,流量计的精度不得低于,2%,防爆型空气采样器必须符合防爆的国家标准,定时装置的精度应小于,5%,采集空气样品的基本要求,应满足职业接触限值对采样的要求,要采到空气中待测物的最高浓度,应满足职业卫生评价对采样的要求,制定有,PC-TWA,和,PC-STEL,的有害物质，必须检测,C,TWA,；在有过高的波动波动浓度（峰浓度）情况下，还需要进行,C,STEL,的检测评价，而且，都必须符合卫生标准的要求,制定有,MAC,的有害物质，只需要进行,C,MC,的监测,一、空气样品采集的重要性,二、空气样品的采集技术,三、空气样品的采集规范,2025/7/13 周日,106,空气样品的采集规范,GBZ159-2004,工作场所空气中有害物质监测的采样规范,（一）、,空气样品采集的基本要求,应满足工作场所有害物质职业接触限值对采样的要求。,应满足职业卫生评价对采样的要求。,应满足工作场所环境条件对采样的要求。,在采样的同时应作对照试验，即将空气收集器带至采样点，除不连接空气采样器采集空气样品外，其余操
