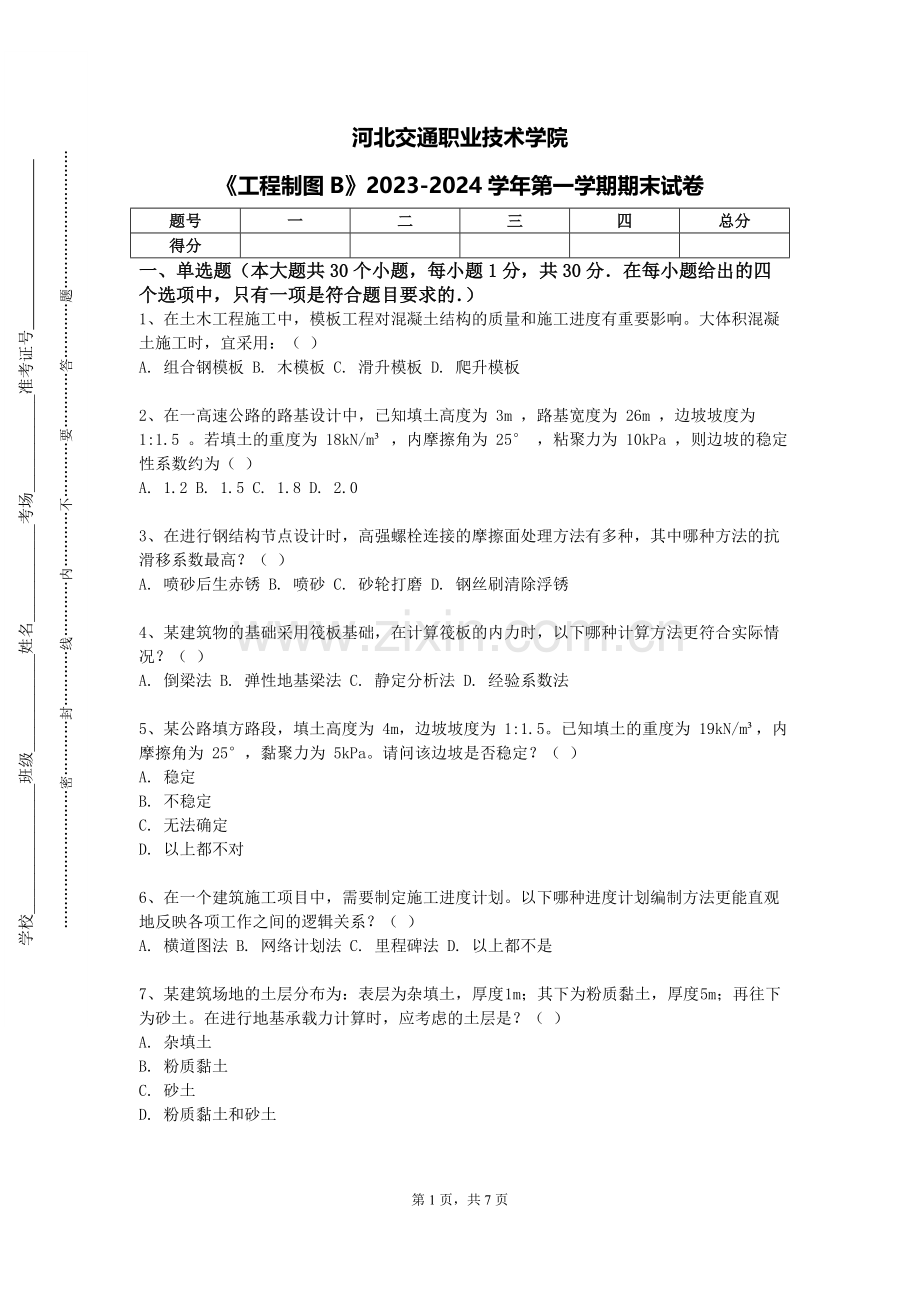

河北交通职业技术学院
《工程制图B》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在土木工程施工中，模板工程对混凝土结构的质量和施工进度有重要影响。大体积混凝土施工时，宜采用：（ ）
A. 组合钢模板 B. 木模板 C. 滑升模板 D. 爬升模板

2、在一高速公路的路基设计中，已知填土高度为 3m ，路基宽度为 26m ，边坡坡度为 1:1.5 。若填土的重度为 18kN/m³ ，内摩擦角为 25° ，粘聚力为 10kPa ，则边坡的稳定性系数约为（ ）
A. 1.2 B. 1.5 C. 1.8 D. 2.0

3、在进行钢结构节点设计时，高强螺栓连接的摩擦面处理方法有多种，其中哪种方法的抗滑移系数最高？（ ）
A. 喷砂后生赤锈 B. 喷砂 C. 砂轮打磨 D. 钢丝刷清除浮锈

4、某建筑物的基础采用筏板基础，在计算筏板的内力时，以下哪种计算方法更符合实际情况？（ ）
A. 倒梁法 B. 弹性地基梁法 C. 静定分析法 D. 经验系数法

5、某公路填方路段，填土高度为 4m，边坡坡度为 1:1.5。已知填土的重度为 19kN/m³，内摩擦角为 25°，黏聚力为 5kPa。请问该边坡是否稳定？（ ）
A. 稳定
B. 不稳定
C. 无法确定
D. 以上都不对

6、在一个建筑施工项目中，需要制定施工进度计划。以下哪种进度计划编制方法更能直观地反映各项工作之间的逻辑关系？（ ）
A. 横道图法 B. 网络计划法 C. 里程碑法 D. 以上都不是

7、某建筑场地的土层分布为：表层为杂填土，厚度 1m；其下为粉质黏土，厚度 5m；再往下为砂土。在进行地基承载力计算时，应考虑的土层是？（ ）
A. 杂填土
B. 粉质黏土
C. 砂土
D. 粉质黏土和砂土

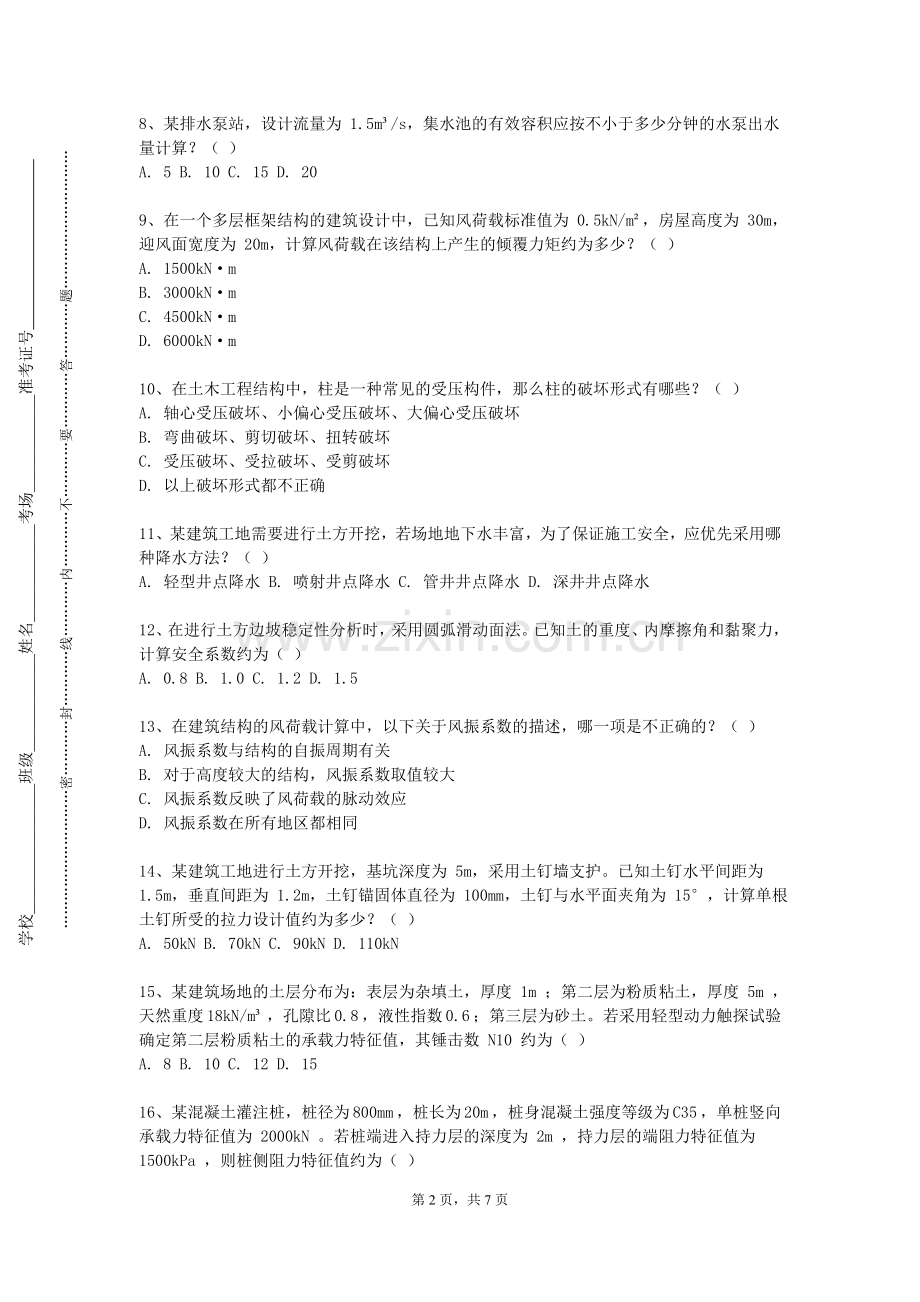

8、某排水泵站，设计流量为 1.5m³/s，集水池的有效容积应按不小于多少分钟的水泵出水量计算？（ ）
A. 5 B. 10 C. 15 D. 20

9、在一个多层框架结构的建筑设计中，已知风荷载标准值为 0.5kN/m²，房屋高度为 30m，迎风面宽度为 20m，计算风荷载在该结构上产生的倾覆力矩约为多少？（ ）
A. 1500kN·m
B. 3000kN·m
C. 4500kN·m
D. 6000kN·m

10、在土木工程结构中，柱是一种常见的受压构件，那么柱的破坏形式有哪些？（ ）
A. 轴心受压破坏、小偏心受压破坏、大偏心受压破坏
B. 弯曲破坏、剪切破坏、扭转破坏
C. 受压破坏、受拉破坏、受剪破坏
D. 以上破坏形式都不正确

11、某建筑工地需要进行土方开挖，若场地地下水丰富，为了保证施工安全，应优先采用哪种降水方法？（ ）
A. 轻型井点降水 B. 喷射井点降水 C. 管井井点降水 D. 深井井点降水

12、在进行土方边坡稳定性分析时，采用圆弧滑动面法。已知土的重度、内摩擦角和黏聚力，计算安全系数约为（ ）
A. 0.8 B. 1.0 C. 1.2 D. 1.5

13、在建筑结构的风荷载计算中，以下关于风振系数的描述，哪一项是不正确的？（ ）
A. 风振系数与结构的自振周期有关
B. 对于高度较大的结构，风振系数取值较大
C. 风振系数反映了风荷载的脉动效应
D. 风振系数在所有地区都相同

14、某建筑工地进行土方开挖，基坑深度为 5m，采用土钉墙支护。已知土钉水平间距为 1.5m，垂直间距为 1.2m，土钉锚固体直径为 100mm，土钉与水平面夹角为 15°，计算单根土钉所受的拉力设计值约为多少？（ ）
A. 50kN B. 70kN C. 90kN D. 110kN

15、某建筑场地的土层分布为：表层为杂填土，厚度 1m ；第二层为粉质粘土，厚度 5m ，天然重度 18kN/m³ ，孔隙比 0.8 ，液性指数 0.6 ；第三层为砂土。若采用轻型动力触探试验确定第二层粉质粘土的承载力特征值，其锤击数 N10 约为（ ）
A. 8 B. 10 C. 12 D. 15

16、某混凝土灌注桩，桩径为 800mm ，桩长为 20m ，桩身混凝土强度等级为 C35 ，单桩竖向承载力特征值为 2000kN 。若桩端进入持力层的深度为 2m ，持力层的端阻力特征值为 1500kPa ，则桩侧阻力特征值约为（ ）
A. 40kPa B. 50kPa C. 60kPa D. 70kPa

17、在基础工程中，桩基础被广泛应用。摩擦型桩主要依靠桩身与土层之间的摩擦力来承担荷载，当桩长增加时，其承载能力：（ ）
A. 线性增加 B. 不变 C. 先增加后趋于稳定 D. 逐渐减小

18、在一建筑基础工程中，已知基础底面尺寸为 3m×4m ，基础埋深为 2m ，地基土为粉质粘土，天然重度为 18kN/m³ ，内摩擦角为 20° ，粘聚力为 15kPa 。若基础底面处的平均压力值为 180kPa ，则地基承载力是否满足要求（ ）
A. 满足 B. 不满足 C. 无法确定 D. 需进一步计算

19、在道路工程的路基压实度检测中，灌砂法是一种常用的方法。灌砂法的测量原理是基于：（ ）
A. 土的密度 B. 土的含水量 C. 土的孔隙比 D. 土的干密度

20、在一深基坑降水工程中，已知含水层厚度为 10m ，渗透系数为 5m/d ，降水井半径为 0.3m ，影响半径为 200m 。若要求将地下水位降低 5m ，则单井出水量约为（ ）
A. 50m³/d
B. 80m³/d
C. 100m³/d
D. 120m³/d

21、在隧道工程中，围岩的稳定性是隧道设计和施工的关键问题。对于围岩分类的方法，以下哪种说法是不准确的？（ ）
A. 围岩分类主要依据岩石的强度、完整性和地下水等因素
B. 现行的围岩分类方法能够准确预测隧道施工过程中的所有地质问题
C. 不同的围岩分类方法在实际工程中可以相互补充和验证
D. 围岩分类结果对隧道支护结构的设计和施工方法的选择具有重要指导意义

22、在桥梁基础施工中，若遇到地质条件复杂、地下水位高的情况，以下哪种基础施工方法可能会面临较大的困难？（ ）
A. 钻孔灌注桩基础 B. 沉入桩基础 C. 明挖基础 D. 地下连续墙基础

23、在道路路面设计中，为了提高路面的抗滑性能，通常会采取一些措施。以下哪种措施对于提高潮湿状态下的路面抗滑性能效果较好？（ ）
A. 采用粗糙的路面纹理
B. 设置排水设施
C. 采用抗滑表层
D. 增加路面厚度

24、某水利工程中的渠道需要进行衬砌，以下哪种衬砌材料更能抵抗水流的冲刷？（ ）
A. 混凝土 B. 砌石 C. 预制板 D. 以上都不是

25、某工程项目需要选择一种基础形式，若地基土软弱且不均匀，建筑物高度较高，以下哪种基础形式较为适宜？（ ）
A. 独立基础 B. 条形基础 C. 筏板基础 D. 桩基础

26、在混凝土配合比设计中，已知水泥强度等级为 42.5MPa，水灰比为 0.5，砂率为 35%，采用碎石作为粗骨料，表观密度为 2700kg/m³。若配制的混凝土坍落度要求为 50mm - 70mm，请问每立方米混凝土的用水量大约为？（ ）
A. 160kg
B. 180kg
C. 200kg
D. 220kg

27、在工程造价管理中，关于工程预算的编制。以下说法中，哪一项是不正确的？（ ）
A. 应根据设计图纸和工程量计算规则计算工程量
B. 人工、材料和机械台班的价格应根据市场行情确定
C. 措施项目费的计算不需要考虑施工方案
D. 规费和税金应按照规定的费率计算

28、在道路工程中，路面的设计需要考虑交通流量、车辆类型以及环境因素等多方面的影响。对于水泥混凝土路面，以下关于其接缝设计的描述，哪一项是错误的？（ ）
A. 纵缝的设置是为了避免混凝土板因温度变化而产生不规则裂缝
B. 横缝包括缩缝、胀缝和施工缝，其作用和构造各不相同
C. 胀缝应尽量少设，在临近桥梁或其他固定构造物处必须设置
D. 施工缝的位置可以随意设置，对路面质量没有明显影响

29、在抗震设计中，场地土的类型对建筑物的地震响应有重要影响。软土场地相比于硬土场地，地震作用下建筑物的反应通常：（ ）
A. 更小 B. 相同 C. 更大 D. 不确定

30、某钢筋混凝土梁，截面尺寸为 250mm×500mm，配置 4 根直径 20mm 的 HRB400 级纵向受拉钢筋，混凝土强度等级为 C30。已知 HRB400 级钢筋的抗拉强度设计值为 360N/mm²，C30 混凝土轴心抗压强度设计值为 14.3N/mm²，该梁能承受的最大弯矩设计值约为多少？（ ）
A. 150kN·m
B. 180kN·m
C. 210kN·m
D. 240kN·m

二、论述题（本大题共5个小题，共25分)
1、（本题5分）土木工程中的地下空间开发利用是城市发展的重要方向。请综合论述地下空间开发的类型和特点，如地下停车场、地下商业街、地下综合管廊等，分析地下空间开发中的岩土工程问题和技术挑战，并探讨地下空间开发的规划和管理策略。

2、（本题5分）道路工程是土木工程的重要组成部分。请论述道路工程的设计和施工要点，包括路线设计、路面结构设计、路基处理等方面，并分析如何提高道路的使用性能和耐久性。

3、（本题5分）论述在城市轨道交通建设中，盾构法施工的技术特点、适用范围以及施工过程中的风险控制，分析如何通过合理的盾构选型和施工管理来减少对周边环境的影响。

4、（本题5分）阐述土木工程中的道路工程新材料的性能评价与选择。分析道路工程新材料的性能指标和评价方法，以及如何选择合适的新材料，以提高道路工程质量。

5、（本题5分）土木工程中的高层建筑防火设计是一个重要的问题。请论述高层建筑防火设计的原则和方法，包括防火分区、疏散通道设计、消防设施配置等方面。

三、简答题（本大题共5个小题，共25分)
1、（本题5分）阐述在建筑结构抗倒塌设计中，主要的设计原则和方法。

2、（本题5分）详细阐述在工程项目竣工验收中，验收的程序、内容和标准，以及如何处理验收中发现的问题和缺陷。

3、（本题5分）对于混凝土结构，在长期荷载作用下会产生徐变现象。请解释徐变的概念，分析其产生的原因，并说明徐变对混凝土结构性能的影响。

4、（本题5分）详细阐述在道路工程的隧道照明设计中，照明亮度和均匀度的要求，如何根据隧道长度和交通流量确定照明方案和灯具布置。

5、（本题5分）详细分析在隧道通风系统设计中，如何计算通风量和选择通风设备，考虑的因素如隧道长度、车流量和污染物浓度等。

四、案例分析题（本大题共2个小题，共20分)
1、（本题10分）某大型工业厂房在建设过程中，需要安装大型设备，对厂房结构提出了特殊要求。分析如何在设计和施工中满足设备安装的需求，确保厂房结构的安全性和稳定性。

2、（本题10分）某地区规划建设一条城市轻轨线路，需要跨越既有铁路和公路。分析在设计和施工中如何选择合适的跨越方式，如高架桥、地下隧道等，处理好与既有交通设施的衔接和相互影响。
