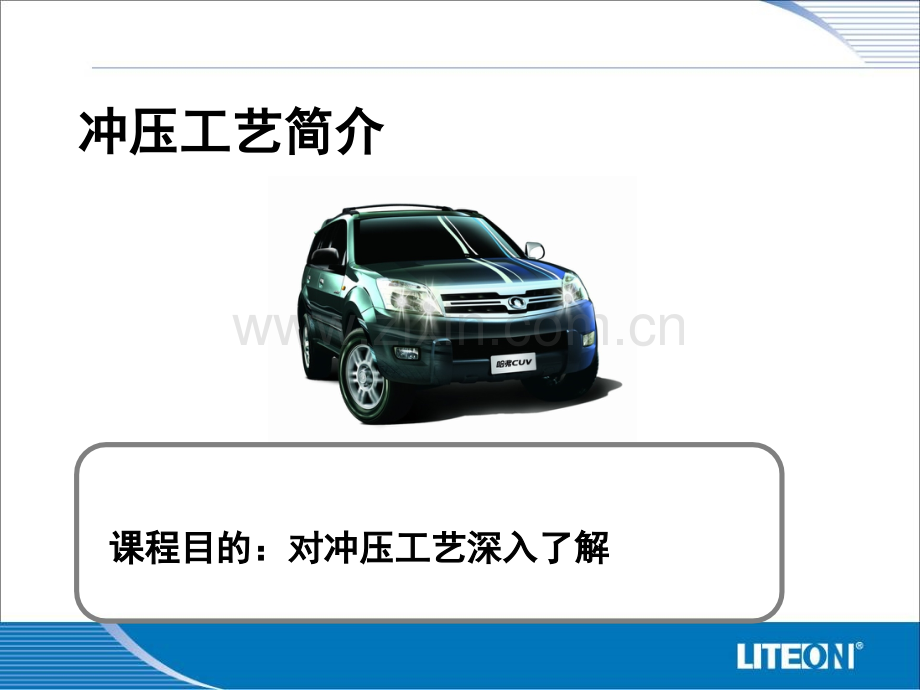

冲压工艺介绍.ppt

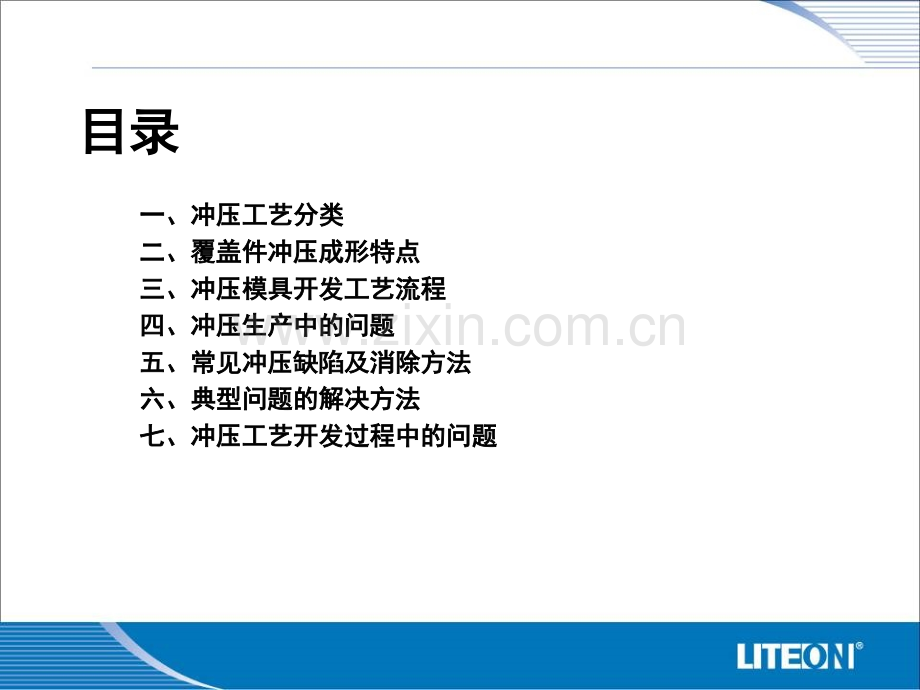

冲压工艺简介冲压工艺简介课程目的：对冲压工艺深入了解课程目的：对冲压工艺深入了解目录目录一、一、冲压工艺分类冲压工艺分类冲压工艺分类冲压工艺分类二、覆盖件冲压成形特点二、覆盖件冲压成形特点二、覆盖件冲压成形特点二、覆盖件冲压成形特点三、三、冲压模具开发工艺流程冲压模具开发工艺流程冲压模具开发工艺流程冲压模具开发工艺流程四、冲压生产中的问题四、冲压生产中的问题五、五、常见冲压缺陷及消除方法常见冲压缺陷及消除方法常见冲压缺陷及消除方法常见冲压缺陷及消除方法六、典型问题的解决方法六、典型问题的解决方法七、冲压工艺开发过程中的问题七、冲压工艺开发过程中的问题冲压工艺认识冲压工艺认识冲压工艺是什么冲压工艺是什么安全、质量、安全、质量、效率、成本效率、成本一、冲压工艺分类一、冲压工艺分类 冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件冲压件)的成形加工方法。的成形加工方法。冲压主要是按工艺分类，可分为分离工序和成形工序两大类冲压主要是按工艺分类，可分为分离工序和成形工序两大类 一、冲压工艺分类一、冲压工艺分类 分离工序：也称冲裁，其目的是使冲压件沿一定轮廓线从板料上分分离工序：也称冲裁，其目的是使冲压件沿一定轮廓线从板料上分离，同时保证分离断面的质量要求离，同时保证分离断面的质量要求 。一、冲压工艺分类一、冲压工艺分类 成形工序的目的是使板料在不破裂的条件下发生塑性变形，制成所成形工序的目的是使板料在不破裂的条件下发生塑性变形，制成所需形状和尺寸的工件。在实际生产中，常常是多种工序综合应用于一需形状和尺寸的工件。在实际生产中，常常是多种工序综合应用于一个工件。个工件。二、覆盖件冲压成形特点二、覆盖件冲压成形特点1 1、车身覆盖件概念、车身覆盖件概念 汽车车身的冲压类零件通常根据其装配关系可分为内、外覆盖件及骨架类结构件，其中车身部分约70100个件，底盘部分约15 25个件。按车身零件的外观质量要求，通常根据其不同的位置及功能，分为A区表面，B、C、D区表面等，并根据其相应的要求，判定冲压件是否合格。二、覆盖件冲压成形特点二、覆盖件冲压成形特点 根据车身覆盖件的生产特点，其表面质量的缺欠等级可分为A类、B类及C类缺欠。从而对其进行检查和验收。车身覆盖件基本上是通过冲压的手段生产的金属薄板类零件，材料主要为深冲钢板，铝合金，高强度钢等。二、覆盖件冲压成形特点二、覆盖件冲压成形特点2 2、冲压工序内容、冲压工序内容 （1 1）冲压工序分类：）冲压工序分类：通常：落料 拉延 修边 冲孔 翻边 成形 整型特殊：翻口，墩粗，卷圆，压合，较平（2 2）部分冲压工序注意点）部分冲压工序注意点切口拉延切口拉延：例如：侧围后尾灯口采用切口拉延，一般距成型到底5mm处切开，但刀口在距成型到底8mm处接触板料。二、覆盖件冲压成形特点二、覆盖件冲压成形特点2、冲压工序内容、冲压工序内容（2 2）部分冲压工序介绍）部分冲压工序介绍修边修边：毛刺大（毛刺高度超过0.5t），整形易撕裂：如刃口间隙小，光亮带大，整形也容易撕裂冲孔冲孔：考虑冲头强度，废料排料，冲孔角度比切边要求高，大于30与切边要求相当（一般小于25度），6以下冲孔倾斜角小于5度较平较平：五门一盖包合内板边缘不平顺采用压合压合：有翻边线向内移动现象二、覆盖件冲压成形特点二、覆盖件冲压成形特点3 3、冲压成形技术的特点、冲压成形技术的特点 冲压成形技术是以大位移、大变形为特征的塑性变形过程，是依靠金属的塑性流动及硬化完成特定的产品形状及功能，具有效率高、成本低，易于批量化生产的特点。但由于车身覆盖件形状复杂，成形过程影响因素多，同样容易产生各种各样的冲压缺陷，如起皱、开裂、回弹等。在A区的车身表面件还对暗坑、冲击线、滑移线，擦伤、划痕等有着更严格的要求。三、冲压模具开发的工艺流程三、冲压模具开发的工艺流程工艺流程工艺流程冲压结构设计泡沫实形加工冲压工艺研讨可行性分析产品模型CAE模拟分析机械加工模面设计3D装配调试试冲模具验收加工数模会签检测四、冲压生产中的问题四、冲压生产中的问题1 1、安全问题、安全问题2 2、常见冲压缺陷、常见冲压缺陷四、冲压生产中的问题四、冲压生产中的问题安全事故：安全事故：危害很大危害很大发生安全事故，公司遭受经济损失发生安全事故，公司遭受经济损失而自身的损失是无法估量的而自身的损失是无法估量的四、冲压生产中的问题四、冲压生产中的问题安全事故安全事故l一只右手掌一只右手掌l两个人的右手四指两个人的右手四指l一个人的左手四指一个人的左手四指l一个左手大拇指一个左手大拇指l一个被模具车撞伤一个被模具车撞伤四、冲压生产中的问题四、冲压生产中的问题安全事故安全事故工艺设备技术人员等非操作人员实例工艺设备技术人员等非操作人员实例l一次天车大轮掉下一块砸到安全帽边上，擦伤上臂一次天车大轮掉下一块砸到安全帽边上，擦伤上臂l一设备技术人员将脾摔裂一设备技术人员将脾摔裂l天车吊板料偏滑下将脚砍伤天车吊板料偏滑下将脚砍伤l不走人行道，拐弯处被叉车撞伤不走人行道，拐弯处被叉车撞伤1、冲压生产中的问题冲压生产中的问题安全事故安全事故l请大家时刻记住请大家时刻记住l进入冲压车间，一定遵守冲压车间的安全操作规程进入冲压车间，一定遵守冲压车间的安全操作规程l在车间内也要遵守：一停、二看、三通过的原则在车间内也要遵守：一停、二看、三通过的原则l切记进入冲压车间：安全第一切记进入冲压车间：安全第一2、常见冲压缺陷、常见冲压缺陷 在冲压成形过程中，以起皱、拉裂对拉伸件的影在冲压成形过程中，以起皱、拉裂对拉伸件的影响最大，约占零件失效的响最大，约占零件失效的70%70%80%80%，当成形状态，当成形状态导致两种失稳形式伴随处现时，通常问题都极难导致两种失稳形式伴随处现时，通常问题都极难解决，需设计及调试人员花费大量精力来处理解决，需设计及调试人员花费大量精力来处理常见的冲压缺陷：常见的冲压缺陷：拉裂拉裂起皱起皱尺寸超差尺寸超差表面缺陷表面缺陷拉延不足拉延不足 （塑性变形量（塑性变形量3 3）冲压成型缺陷表现形式冲压成型缺陷表现形式l1 1）外观）外观外表面上的微小缺陷都会在涂漆后引起光外表面上的微小缺陷都会在涂漆后引起光线的漫反射而影响外形的美观，因此不允许有波纹、暗线的漫反射而影响外形的美观，因此不允许有波纹、暗坑、擦伤、划伤等破坏表面美感的缺陷。覆盖件上的装坑、擦伤、划伤等破坏表面美感的缺陷。覆盖件上的装饰棱线和筋条要求清晰、平滑、左右对称和过渡均匀。饰棱线和筋条要求清晰、平滑、左右对称和过渡均匀。暗坑暗坑CAECAE分析不出，只能在调试时发现。分析不出，只能在调试时发现。l（2 2）强度及刚度）强度及刚度由于其塑性变形的不均匀性，会由于其塑性变形的不均匀性，会使某些部位刚性较差，导致制件变形。因此外表件的刚使某些部位刚性较差，导致制件变形。因此外表件的刚性要求不可忽视。检查覆盖件刚性的方法，一是敲打零性要求不可忽视。检查覆盖件刚性的方法，一是敲打零件以分辨其不同部位声音的异同，另一是用手按看其是件以分辨其不同部位声音的异同，另一是用手按看其是否发生松驰和鼓动现象。否发生松驰和鼓动现象。CAECAE分析不能比较，只能限制分析不能比较，只能限制变薄率上控制。变薄率上控制。l（3 3）产品精度）产品精度由于冲压零件不同于机加工产品，不同部位有由于冲压零件不同于机加工产品，不同部位有不同的公差要求，产品的形状精度直接影响相关件的搭接、焊装不同的公差要求，产品的形状精度直接影响相关件的搭接、焊装及整车的装配精度。及整车的装配精度。l（4 4）为保证生产的稳定性，冲压件应有一定的安全裕度。比如变）为保证生产的稳定性，冲压件应有一定的安全裕度。比如变薄率允许达到薄率允许达到2525，但一般设计不超过，但一般设计不超过2020。分析各处变化由哪。分析各处变化由哪个部位引起的；安全裕度有分析软件，但时间太长，一个普通件个部位引起的；安全裕度有分析软件，但时间太长，一个普通件,要计算要计算150150次，每次次，每次1.51.5小时。小时。五、常见冲压缺陷的消除方法五、常见冲压缺陷的消除方法 1 1、拉裂、拉裂 拉裂和局部缩颈是拉伸失稳的主要表现形式，拉裂和局部缩颈是拉伸失稳的主要表现形式，拉裂严重时肉眼便可看出，但无论是微裂纹还是拉裂严重时肉眼便可看出，但无论是微裂纹还是明显拉裂都将影响产品的正常工作，导致产品报明显拉裂都将影响产品的正常工作，导致产品报废。废。1 1、拉裂、拉裂应对措施：应对措施：（1 1）冲压成形时产生的裂纹有很多种，解决的办）冲压成形时产生的裂纹有很多种，解决的办法也并不相同，首先应了解拉裂的位置及原因。可法也并不相同，首先应了解拉裂的位置及原因。可以从应变分析以从应变分析 解决：工程应变取对数是真实应变解决：工程应变取对数是真实应变 （2 2）CAECAE分析可以通过成形极限图及制件的变薄分析可以通过成形极限图及制件的变薄率来分析裂纹产生的时间、位置，从而加以解决率来分析裂纹产生的时间、位置，从而加以解决 五、常见冲压缺陷的消除方法五、常见冲压缺陷的消除方法五、常见冲压缺陷的消除方法1 1、拉裂、拉裂应对措施：（3）在成形过程中，通过减小毛刺，增大凸模R，凹模R，加大侧壁拔模斜度，过拉延、预存料，调整走料状态，润滑状态，降低压料力，提高材料拉伸性能等等，都是防止裂纹的有效方法。（4）形状差别大，流料不一致，解决流料：裂纹平行走料方向，呈月牙形，弯的侧面流料快，直的一侧流料慢。五、常见冲压缺陷的消除方法五、常见冲压缺陷的消除方法 起皱、侧壁内凹、波纹等现象是压缩失稳的起皱、侧壁内凹、波纹等现象是压缩失稳的表现形式，不但影响零件的表面质量，也会对模表现形式，不但影响零件的表面质量，也会对模具造成不必要的磨损。通常可分为失稳类皱纹和具造成不必要的磨损。通常可分为失稳类皱纹和堆积形皱纹，受零件形状及破裂因素的制约，解堆积形皱纹，受零件形状及破裂因素的制约，解决起来比较困难。决起来比较困难。2、起皱五、常见冲压缺陷的消除方法五、常见冲压缺陷的消除方法 应对措施：应对措施：（1 1）失稳皱纹是由压应力引起的皱纹，主要由于）失稳皱纹是由压应力引起的皱纹，主要由于毛坯悬空时间长，板料在成形时受不均匀拉伸力、毛坯悬空时间长，板料在成形时受不均匀拉伸力、压缩力、剪切力等因素的影响，在厚度方向上失稳。压缩力、剪切力等因素的影响，在厚度方向上失稳。压应力达到一定时皱纹与压应力垂直；不均匀拉伸压应力达到一定时皱纹与压应力垂直；不均匀拉伸皱纹与拉应力平行；剪应力造成皱纹，力与皱纹成皱纹与拉应力平行；剪应力造成皱纹，力与皱纹成4545度角。侧壁皱纹是由剪应力引起，解决，在另一度角。侧壁皱纹是由剪应力引起，解决，在另一方向增加拉应力，消除剪应力。方向增加拉应力，消除剪应力。2、起皱应对措施：应对措施：失稳现象：成形过程中，板料悬空时间长；解决失稳现象：成形过程中，板料悬空时间长；解决办法：减少长时间悬空。例如：门内板拐角处办法：减少长时间悬空。例如：门内板拐角处板料一直悬空，底部易起皱，将此形状尽量放板料一直悬空，底部易起皱，将此形状尽量放在压料面上（或增加二层台阶）。在压料面上（或增加二层台阶）。（2 2）堆积皱纹是由于成形时，毛坯受制件形状影响产生较大位移，形成）堆积皱纹是由于成形时，毛坯受制件形状影响产生较大位移，形成多料区，在墩死时，局部表面积料过剩，而导致的皱纹。成形时保证材多料区，在墩死时，局部表面积料过剩，而导致的皱纹。成形时保证材料流动均匀性，压料面随产品设置，让两侧流料均匀。或产品位置增加料流动均匀性，压料面随产品设置，让两侧流料均匀。或产品位置增加吃料筋。吃料筋。五、常见冲压缺陷的消除方法五、常见冲压缺陷的消除方法2、起皱五、常见冲压缺陷的消除方法五、常见冲压缺陷的消除方法应对措施：应对措施：（3 3）提高压料力，调整拉延筋、冲压方向，增加）提高压料力，调整拉延筋、冲压方向，增加成形工序、板料厚度，改变产品及工艺造型以吸成形工序、板料厚度，改变产品及工艺造型以吸收多余材料等方法是解决皱纹的主要手段。油底收多余材料等方法是解决皱纹的主要手段。油底壳类产品，减小高度差、减小斜度或二次拉延、壳类产品，减小高度差、减小斜度或二次拉延、调整冲压方向、在工艺补充面上增加余肉。材料调整冲压方向、在工艺补充面上增加余肉。材料越厚越不易起皱。越厚越不易起皱。（4 4）翻边整形产生：无约束不易解决，在拉伸）翻边整形产生：无约束不易解决，在拉伸时考虑，利用反筋。时考虑，利用反筋。2、起皱五、常见冲压缺陷的消除方法五、常见冲压缺陷的消除方法l3、尺寸超差、尺寸超差l车身覆盖件通常是由车身覆盖件通常是由3 3 5 5序冲压成形，其中涉及修边、翻边，序冲压成形，其中涉及修边、翻边，定位、压料等多种因素，任何问题都可能导致制件在焊装、白定位、压料等多种因素，任何问题都可能导致制件在焊装、白车身匹配等环节出现缺陷。车身匹配等环节出现缺陷。l 判断零件是否存在尺寸超差，同检测手段密不可分，无论是判断零件是否存在尺寸超差，同检测手段密不可分，无论是检验夹具、测厚仪、三座标测量机，关键是要找出导致制件超检验夹具、测厚仪、三座标测量机，关键是要找出导致制件超差的原因，同时应注意所分析的零件要有代表性，在模具或检差的原因，同时应注意所分析的零件要有代表性，在模具或检测设备上的稳定性，从而有针对性地解决问题。测设备上的稳定性，从而有针对性地解决问题。l 为保证尺寸精度，切边的边缘压料面必须大于为保证尺寸精度，切边的边缘压料面必须大于10mm10mm。德国理。德国理念，消除单件变形产生的综合变形，人为造成单件变形（凭经念，消除单件变形产生的综合变形，人为造成单件变形（凭经验确定变形量），来保证总成或装配尺寸精度。包合件：一次验确定变形量），来保证总成或装配尺寸精度。包合件：一次将车门内板在产品基础上，向内侧变形将车门内板在产品基础上，向内侧变形2.5mm2.5mm，消除包合件变，消除包合件变形，保证总成合格。形，保证总成合格。l 在检测制件时，先不夹紧制件，查看各部位偏差是否超差，在检测制件时，先不夹紧制件，查看各部位偏差是否超差，进行尺寸超差分析比较好。进行尺寸超差分析比较好。4 4、表面缺陷、表面缺陷l通常车身内部冲压件的外观质量不做等级评定，但对外表面件却有极通常车身内部冲压件的外观质量不做等级评定，但对外表面件却有极严格的要求，不允许有严格的要求，不允许有A A类及类及B B类缺陷，并达到要求的评定等级，因此，类缺陷，并达到要求的评定等级，因此，诸如划伤、擦痕，暗坑，冲击线都有严格的限制。诸如划伤、擦痕，暗坑，冲击线都有严格的限制。暗坑的解决措施：暗坑的解决措施：l 暗坑产生的原因较复杂，设计、制造、调试及冲压生产的暗坑产生的原因较复杂，设计、制造、调试及冲压生产的不当都有可能诱发暗坑的出现。不当都有可能诱发暗坑的出现。l 在设计上应系统分析对零件的变薄率，应力、应变关系，在设计上应系统分析对零件的变薄率，应力、应变关系，了解在变形区所产生应力梯度的等级，尽量保证产品塑性变了解在变形区所产生应力梯度的等级，尽量保证产品塑性变形的均匀性。应力突变处易产生暗坑。形的均匀性。应力突变处易产生暗坑。l 当产品形状导致的材料流动不均匀，局部多料时，宜增加当产品形状导致的材料流动不均匀，局部多料时，宜增加工艺补充形状。工艺补充形状。lA A柱：过渡棱柱：过渡棱 降低（过渡凸台降低）降低降低（过渡凸台降低）降低0.1-0.20.1-0.2l将凹坑部位模具用火焰烤一下，模面作微量变化也可减小缺将凹坑部位模具用火焰烤一下，模面作微量变化也可减小缺陷陷 。l 车门扣手采用负间隙解决暗坑。车门扣手采用负间隙解决暗坑。l 调试过程中，暗坑位置不固定，一般是气压不稳造成的。调试过程中，暗坑位置不固定，一般是气压不稳造成的。l 淬火也是造成表面缺陷的重要原因之一淬火也是造成表面缺陷的重要原因之一 暗坑的解决措施：暗坑的解决措施：数控加工时由于铸件缺陷（有烧焊区、局部硬点）导致加工刀具局部吃数控加工时由于铸件缺陷（有烧焊区、局部硬点）导致加工刀具局部吃刀量不一致，或因刀具运动轨迹不连续，应在调试时加以修正。如暗坑刀量不一致，或因刀具运动轨迹不连续，应在调试时加以修正。如暗坑较浅，面积较大时，应用油石打磨过渡，做大面积光顺处理，产生的原较浅，面积较大时，应用油石打磨过渡，做大面积光顺处理，产生的原因较复杂，设计、制造、调试及冲压生产的不当都有可能诱发暗坑的出因较复杂，设计、制造、调试及冲压生产的不当都有可能诱发暗坑的出现。如暗坑面积小且不深，可考虑局部气焊烘烤处理，再从里向外用油现。如暗坑面积小且不深，可考虑局部气焊烘烤处理，再从里向外用油石抛光。石抛光。暗坑的解决措施：暗坑的解决措施：在调试过程中由于气垫压力不稳，也容易导致塑性变形不均在调试过程中由于气垫压力不稳，也容易导致塑性变形不均匀，可在拉延结束时，增加匀，可在拉延结束时，增加3 3 5 5秒的延时保压处理。秒的延时保压处理。在拉延后工序，由于修边镶块、翻边镶块着色不均匀，造在拉延后工序，由于修边镶块、翻边镶块着色不均匀，造成局部压料不实，导致修边或翻边时材料流动，即使增加压成局部压料不实，导致修边或翻边时材料流动，即使增加压料力也无法解决，也是暗坑产生的常见因素（压料区不能小料力也无法解决，也是暗坑产生的常见因素（压料区不能小于于10mm10mm）。）。在用油石对型面进行蹭光时，应交叉进行逐步推进，可将型在用油石对型面进行蹭光时，应交叉进行逐步推进，可将型面分成几部分依次进行蹭光。全部完成后进行淬火。对淬火面分成几部分依次进行蹭光。全部完成后进行淬火。对淬火后的凸模型面进行检查（刃口尺、研板）。后的凸模型面进行检查（刃口尺、研板）。冲击线及滑移线冲击线及滑移线成形冲击线是影响表面件质量的另一个主要的问题，板料在成形冲击线是影响表面件质量的另一个主要的问题，板料在模腔内与凸、凹模接触所产成的痕迹可分为第一冲击线和模腔内与凸、凹模接触所产成的痕迹可分为第一冲击线和第二冲击线。第二冲击线。第一冲击线产生的原因是板料在凹模与压料圈闭合第一冲击线产生的原因是板料在凹模与压料圈闭合后，受凸模作用成形时，板料流经凹模口圆角，由摩擦及后，受凸模作用成形时，板料流经凹模口圆角，由摩擦及材料硬化，形成的痕迹。如凹模口圆角材料硬化，形成的痕迹。如凹模口圆角R R值较大（一般超值较大（一般超过过R8R8冲击线减小），且光洁度较高，划痕会比较轻。冲击线减小），且光洁度较高，划痕会比较轻。第二冲击线主要是板料在模腔内与上下模的凸第二冲击线主要是板料在模腔内与上下模的凸R R发发生相对位移所产生的划痕，通常要比第一冲击线要轻。生相对位移所产生的划痕，通常要比第一冲击线要轻。滑移线是板料在成形初期与凸模的高点接滑移线是板料在成形初期与凸模的高点接触时，产品脊线区域已产生塑性变形，如前后两侧在成形触时，产品脊线区域已产生塑性变形，如前后两侧在成形后期得不到有效控制，非常容易使板料沿脊线向上部滑移，后期得不到有效控制，非常容易使板料沿脊线向上部滑移，形成外脊滚线，严重影响外观质量。形成外脊滚线，严重影响外观质量。解决措施：解决措施：分析产生的时间，原因，与模具相对应的部分析产生的时间，原因，与模具相对应的部位，及材料的变形程度通过控制材料流动加以位，及材料的变形程度通过控制材料流动加以解决。解决。压料面设计合理，尽量接触面大，减小滑移压料面设计合理，尽量接触面大，减小滑移趋势。外板控制滑移线，主要控制材料流动。趋势。外板控制滑移线，主要控制材料流动。翼子板上部设主附拉延筋。翼子板上部设主附拉延筋。冲压成形技术的发展方向冲压成形技术的发展方向l拼焊板：在成形过程中，强度较低一侧趋向强度高的一侧移拼焊板：在成形过程中，强度较低一侧趋向强度高的一侧移动，通过调整拉延筋阻力（和焊线位置）控制拼焊线的移动。动，通过调整拉延筋阻力（和焊线位置）控制拼焊线的移动。焊缝处易开裂，薄厚板过渡区制件表面产生波纹。焊缝处易开裂，薄厚板过渡区制件表面产生波纹。l高强度、超高强度钢冲压：减少成形整形工序，有较平工序高强度、超高强度钢冲压：减少成形整形工序，有较平工序也难达到理想效果。必须考虑回弹。也难达到理想效果。必须考虑回弹。l热成型技术：可达热成型技术：可达800800以上，一般在以上，一般在400 400 进行成形，目进行成形，目前使用的前使用的CAECAE不能分析。一汽迈腾，有不能分析。一汽迈腾，有1313个件是加热成形件个件是加热成形件l高压胀型技术：一汽速腾，有高压胀型技术：一汽速腾，有1818个件是管形件，用胀形完成个件是管形件，用胀形完成l硬质铝合金：注意拉延前的成形性，大红旗车身用铝合金件硬质铝合金：注意拉延前的成形性，大红旗车身用铝合金件六、典型问题的解决方法六、典型问题的解决方法1 1、侧围部分：、侧围部分：1 1）前门上部外观棱线缺陷：降低第一次翻边成形的深度，增加第二次翻）前门上部外观棱线缺陷：降低第一次翻边成形的深度，增加第二次翻边与第一次的重合区域；第一次翻边成形保证棱线质量，第二次翻边边与第一次的重合区域；第一次翻边成形保证棱线质量，第二次翻边成形保证产品形状。成形保证产品形状。2 2）A A柱上部有聚料趋势：产品局部增加个柱上部有聚料趋势：产品局部增加个“鼻梁鼻梁”，把多余料吃掉。基，把多余料吃掉。基本可以解决缺陷。本可以解决缺陷。2 2、顶盖外板、顶盖外板1 1）易出现暗坑、开裂、冲击线、变形不足和回弹缺陷。）易出现暗坑、开裂、冲击线、变形不足和回弹缺陷。2 2）变形不足增大变薄率：德国达到）变形不足增大变薄率：德国达到4 4，日本达到，日本达到3 3，一汽最大一汽最大3.83.8。拉延四周锁死，四角增大工艺补充。拉延四周锁死，四角增大工艺补充。3 3）暗坑：合理的产品设计；翻边过程中，模具压料）暗坑：合理的产品设计；翻边过程中，模具压料(用氮气缸）要使材料锁死状态，四角局部增加消除用氮气缸）要使材料锁死状态，四角局部增加消除暗坑的镶块或改变局部凸凹模间隙（间隙变小）暗坑的镶块或改变局部凸凹模间隙（间隙变小）4 4）外板回弹：工艺设计阶段进行回弹补偿，目前回弹）外板回弹：工艺设计阶段进行回弹补偿，目前回弹量是靠经验和产品特点完成的（此件量是靠经验和产品特点完成的（此件3mm)3mm)。顶盖较。顶盖较轻，工艺不能完全解决，只能靠加大塑性变形改善。轻，工艺不能完全解决，只能靠加大塑性变形改善。3 3、门外板问题、门外板问题1 1）门外板是车身外覆盖件关键部件，表面质量和尺寸精度要）门外板是车身外覆盖件关键部件，表面质量和尺寸精度要求高，匹配关系复杂；此外，门外板一般刚性比较差，易产求高，匹配关系复杂；此外，门外板一般刚性比较差，易产生回弹、暗坑等缺陷，浅拉伸件、表面平缓、塑性变形不足。生回弹、暗坑等缺陷，浅拉伸件、表面平缓、塑性变形不足。2)2)双件拉延中间距离小，成形不足，距离大材料利用率低双件拉延中间距离小，成形不足，距离大材料利用率低3)3)回弹问题：在工艺设计阶段，作工艺补充时应考虑其拉延回弹问题：在工艺设计阶段，作工艺补充时应考虑其拉延过程中变形尽量充分，窗口部分可作工艺形状，增加塑性变过程中变形尽量充分，窗口部分可作工艺形状，增加塑性变形，最小塑性变形程度大于形，最小塑性变形程度大于2 2。4 4）暗坑（门扣手）：工艺设计阶段，模面设计时采用强压手）暗坑（门扣手）：工艺设计阶段，模面设计时采用强压手段，强压面下降段，强压面下降0.3mm0.3mm（扣手拉延凹模面）。调试时，可降（扣手拉延凹模面）。调试时，可降低暗坑出凹模，门扣手型面过渡一定顺畅。低暗坑出凹模，门扣手型面过渡一定顺畅。5 5）图示）图示B B处圆角太小，需要后工序整形，容易引起其他部分暗处圆角太小，需要后工序整形，容易引起其他部分暗坑缺陷。解决办法：产品更改；圆角尽量小。拉延流料完全坑缺陷。解决办法：产品更改；圆角尽量小。拉延流料完全锁死，不易产生大面皱、波纹和滑移线。锁死，不易产生大面皱、波纹和滑移线。门外板图门外板图B回弹区域4 4、翼子板问题分析、翼子板问题分析1 1）棱线位移问题：）棱线位移问题：工艺设计、模具调试过程中保证前后进料均匀。工艺设计、模具调试过程中保证前后进料均匀。2)2)翻边小的尽量避免采用成形工艺，否则破坏产品翻边小的尽量避免采用成形工艺，否则破坏产品外观棱线质量，产生原因：短边在成形初期不工外观棱线质量，产生原因：短边在成形初期不工作且无约束，导致两侧材料向中间汇聚。作且无约束，导致两侧材料向中间汇聚。3 3）避免成形类翻边，可通过局部先翻后翻等手段，）避免成形类翻边，可通过局部先翻后翻等手段，平衡过程中产品内应力状态。平衡过程中产品内应力状态。5 5、轿车行李箱外板类零件问题分析：、轿车行李箱外板类零件问题分析：1 1）此零件灯口处整形开裂：解决：拉延时在易裂处）此零件灯口处整形开裂：解决：拉延时在易裂处各增加一个小凸包，为后序整形预存一些材料。各增加一个小凸包，为后序整形预存一些材料。2 2）翻边轮廓线为曲线，上部翻边为缺料翻边，而下）翻边轮廓线为曲线，上部翻边为缺料翻边，而下部分翻边为多料翻边，翻边过程中出现材料流动，部分翻边为多料翻边，翻边过程中出现材料流动，上部和下部的型面相对于翻边面为弱区，因此会产上部和下部的型面相对于翻边面为弱区，因此会产生内应力导致翻边后产生回弹。（拉延和修边后未生内应力导致翻边后产生回弹。（拉延和修边后未产生回弹）。产生回弹）。3)3)上部翻边回弹解决：先翻中间上部翻边回弹解决：先翻中间8mm8mm，再翻两边位置，再翻两边位置（和威虎机盖后侧相似），下部翻边回弹解决：先（和威虎机盖后侧相似），下部翻边回弹解决：先翻两端，再翻中间。（和威虎机盖前端相似）翻两端，再翻中间。（和威虎机盖前端相似）6 6、门内板问题分析、门内板问题分析：1)1)易产生起皱、破裂缺陷易产生起皱、破裂缺陷2 2）在拉伸过程中，两侧）在拉伸过程中，两侧直边材料向角部汇聚，直边材料向角部汇聚，此处高低差较大，形成此处高低差较大，形成聚料趋势。聚料趋势。3 3）解决：增加余肉，效）解决：增加余肉，效果较好；增加凸台，吃果较好；增加凸台，吃多余料。但此处波纹不多余料。但此处波纹不易消除易消除 七、七、冲压工艺开发过程中的问题冲压工艺开发过程中的问题l在工艺或模具开发时，设计开发及审核在工艺或模具开发时，设计开发及审核人员失误和经验不足产生的缺陷，给公人员失误和经验不足产生的缺陷，给公司造成经济损失，增加维修、改造工作司造成经济损失，增加维修、改造工作量，严重影响项目进度。量，严重影响项目进度。l警示：在作相同相近工艺设计开发时，警示：在作相同相近工艺设计开发时，减少避免此类缺陷发生减少避免此类缺陷发生七、冲压工艺开发过程中的问题七、冲压工艺开发过程中的问题1 1、皮卡货箱门上平面凹沟严重、皮卡货箱门上平面凹沟严重2 2、翼子板侧整形模具整形块整体断裂、翼子板侧整形模具整形块整体断裂3 3、顶盖检具无法检测顶盖后侧型面、顶盖检具无法检测顶盖后侧型面4 4、设计的翼子板码料工装，造成滑伤严重、设计的翼子板码料工装，造成滑伤严重5 5、一批钢板模具开发时，由于提供的设备参数出现偏差，造成部分模具进、一批钢板模具开发时，由于提供的设备参数出现偏差，造成部分模具进行改造或更换设备使用行改造或更换设备使用七、冲压工艺开发过程中的问题七、冲压工艺开发过程中的问题6 6、315315吨设备地基施工过程中，发现地脚螺栓和地坑尺寸偏差较大，原来吨设备地基施工过程中，发现地脚螺栓和地坑尺寸偏差较大，原来设备安装偏置设备安装偏置9090度方向。度方向。7 7、新购置、新购置16001600吨生产线，此生产线为现在生产的一车型增加的，设备安装吨生产线，此生产线为现在生产的一车型增加的，设备安装调试时，核对参数，发现一部分模具的闭合高度和顶出高度（拉延行程）调试时，核对参数，发现一部分模具的闭合高度和顶出高度（拉延行程）不足，增加了改造成本不足，增加了改造成本工艺开发过程中的问题工艺开发过程中的问题反省反省l模具或设备调试阶段发生的缺陷，有部分是制造厂家造成的加工缺陷；模具或设备调试阶段发生的缺陷，有部分是制造厂家造成的加工缺陷；l但大部分缺陷是设计造成的。主要因为设计开发技术人员工作不认真，但大部分缺陷是设计造成的。主要因为设计开发技术人员工作不认真，责任心不强，不严格按流程工作。责任心不强，不严格按流程工作。l另外，相关的基础知识学习和经验的积累也相当重要。另外，相关的基础知识学习和经验的积累也相当重要。课程回顾课程回顾一、一、冲压工艺分类冲压工艺分类冲压工艺分类冲压工艺分类二、覆盖件冲压成形特点二、覆盖件冲压成形特点二、覆盖件冲压成形特点二、覆盖件冲压成形特点三、三、冲压模具开发工艺流程冲压模具开发工艺流程冲压模具开发工艺流程冲压模具开发工艺流程四、冲压生产中的问题四、冲压生产中的问题五、五、常见冲压缺陷及消除方法常见冲压缺陷及消除方法常见冲压缺陷及消除方法常见冲压缺陷及消除方法六、典型问题的解决方法六、典型问题的解决方法七、冲压工艺开发过程中的问题七、冲压工艺开发过程中的问题望大家提出望大家提出宝贵意见宝贵意见THANKSTHANKS！发挥集体发挥集体的优势的优势创造美创造美好未来好未来
