第9章-PCB元件封装设计演示幻灯片.ppt

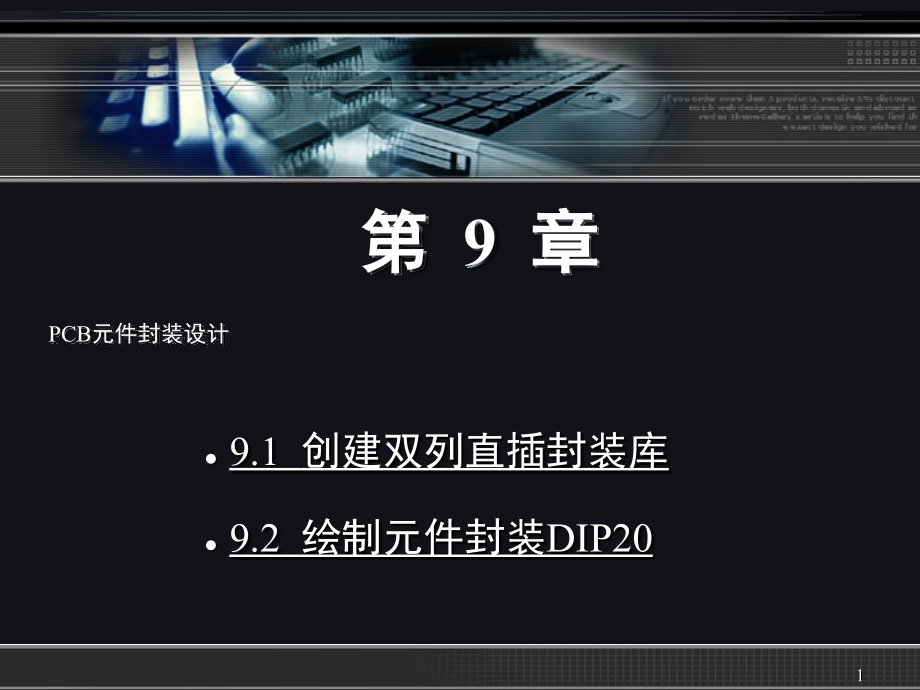

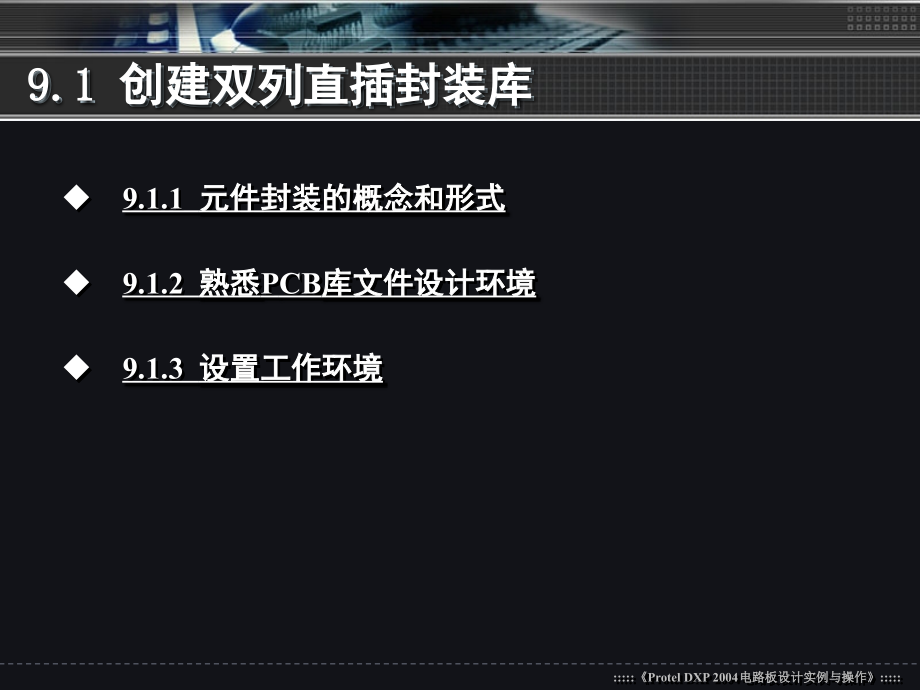

:,Protel DXP 2004,电路板设计实例与操作,:,第,9,章,PCB,元件封装设计,9.1,创建双列直插封装库,9.2,绘制元件封装,DIP20,1,9.1,创建双列直插封装库,9.1.1,元件封装的概念和形式,9.1.2,熟悉,P,CB,库文件设计环境,9.1.3,设置工作环境,:Protel DXP 2004电路板设计实例与操作:,9.1.1,元件封装的概念和形式,元件封装就是实际元器件焊接到印制电路板上时所指示的空间外观和焊点位置。在,Protel DXP 2004,中，元件封装实际上就是由元件的外形尺寸、固定元件引脚的焊盘和必要的注释等组成的图形。,:Protel DXP 2004电路板设计实例与操作:,9.1.1,元件封装的概念和形式,元件封装可以分为两大类，即直插式封装和表面贴片式封装。,直插式封装：此类封装需要将元件的引脚插入焊盘孔并焊接在电路板的另一面，又称穿孔插装式封装（,Through Hole Technology,，,THT,）。,:Protel DXP 2004电路板设计实例与操作:,9.1.1,元件封装的概念和形式,表面贴片式封装：此类封装无需对焊盘钻孔，直接将元件贴焊到电路板的表面，又称表面贴装式封装（,Surface Mounted Technology,，,SMT,）。,:Protel DXP 2004电路板设计实例与操作:,9.1.1,元件封装的概念和形式,我们可以根据元件封装的编号来判断元件的规格，元件封装的编号规则一般为“元件封装类型,+,焊盘间距（焊盘数）,+,元件外形尺寸”。例如，“,AXIAL0.4”,表示轴状封装，两焊点间的距离为,400mil,；“,DIP16”,表示双列直插式封装，共有,16,个引脚。,AXIAL0.4,DIP16,:Protel DXP 2004电路板设计实例与操作:,9.1.2,熟悉,PCB,库文件设计环境,启动,Protel DXP 2004,，选择“文件”,“,创建”,“,库”,“PCB,库”菜单，系统将自动创建一个名称为“,PcbLib1.PcbLib”,的,PCB,库文件，同时进入,PCB,库文件设计环境。,:Protel DXP 2004电路板设计实例与操作:,9.1.2,熟悉,PCB,库文件设计环境,单击窗口左下方的“,PCB Library”,标签，可以打开“,PCB Library”,（,PCB,库）面板，该面板用于管理和编辑当前,PCB,库中的所有元件封装，主要由屏蔽栏、元件栏、元件图元栏和预览框组成。,屏蔽栏,元件栏,元件图元栏,预览框,:Protel DXP 2004电路板设计实例与操作:,9.1.3,设置工作环境,进入,PCB,库文件设计环境以后，为了便于设计元件封装，我们同样需要先对工作环境进行一些设置。,选择“工具”,“,库选择项”菜单，可以打开“,PCB,板选择项”对话框，利用该对话框可以设置测量单位、网格参数、图纸大小等。,:Protel DXP 2004电路板设计实例与操作:,9.1.3,设置工作环境,选择“工具”,“,层次颜色”菜单，可以打开“板层和颜色”对话框，在“系统颜色”栏可以设置工作区的颜色。,:Protel DXP 2004电路板设计实例与操作:,9.1.3,设置工作环境,若想在工作区中显示原点标记，可以选择“工具”,“,优先设定”菜单，打开“优先设定”对话框，在左侧列表框中依次单击“,Protel PCB”“Display”,项，然后在右侧界面中选中“原点标记”复选框。,:Protel DXP 2004电路板设计实例与操作:,9.2,绘制元件封装,DIP20,9.2.1,添加空白元件封装,9.2.2,手动绘制元件封装,9.2.3,用向导制作元件封装,9.2.4,修改现有元件封装,9.2.5,创建集成元件库,9.2.6,导入,Protel 99 SE,的元件库,:Protel DXP 2004电路板设计实例与操作:,9.2.1,添加空白元件封装,在创建,PCB,库文件的同时，系统会自动添加一个名称为“,PCBCOMPONENT_1”,的空白元件封装，此元件封装显示在,PCB,库面板的元件栏中。,:Protel DXP 2004电路板设计实例与操作:,9.2.1,添加空白元件封装,若要继续在库文件中添加新的空白元件封装，可以在,PCB,库面板的元件栏中单击鼠标右键，然后从弹出的快捷菜单中选择“新建空元件”菜单。,:Protel DXP 2004电路板设计实例与操作:,9.2.1,添加空白元件封装,如果希望重命名库文件中的某个元件封装，可以先在,PCB,库面板的元件栏中将其选中，然后选择“工具”,“,元件属性”菜单，或者在元件栏中右击该元件封装，从弹出的快捷菜单中选择“元件属性”菜单，打开“,PCB,库元件”对话框，在“名称”编辑框中输入新的封装名称，然后单击“确认”按钮。,:Protel DXP 2004电路板设计实例与操作:,9.2.2,手动绘制元件封装,手动绘制元件封装时，需要用到直线、圆弧、焊盘和字符串（注释）等工具，这些工具位于放置工具栏中。,元件封装主要由元件外形、焊盘和必要的注释组成。在绘制元件封装时，一般将元件外形放置在顶层丝印层（,Top Overlay,），将通孔式焊盘放置在多层（,Multi-Layer,），将贴片式焊盘放置在顶层（,Top Layer,）。,:Protel DXP 2004电路板设计实例与操作:,9.2.2,手动绘制元件封装,元件外形,焊盘（通孔式）,注释,焊盘（通孔式）,元件外形,元件外形,焊盘（贴片式）,:Protel DXP 2004电路板设计实例与操作:,9.2.3,用向导制作元件封装,选择“工具”,“,新元件”菜单，可以打开元件封装向导，通过逐步设定各种参数，系统会自动生成元件封装。,:Protel DXP 2004电路板设计实例与操作:,9.2.3,用向导制作元件封装,:Protel DXP 2004电路板设计实例与操作:,9.2.3,用向导制作元件封装,:Protel DXP 2004电路板设计实例与操作:,9.2.3,用向导制作元件封装,:Protel DXP 2004电路板设计实例与操作:,9.2.3,用向导制作元件封装,:Protel DXP 2004电路板设计实例与操作:,9.2.4,修改现有元件封装,如果要制作的元件封装与现有封装库中的某个元件封装相似，则可以将已有元件封装复制一份，并在此基础上进行编辑和修改，以得到新的元件封装。例如，我们可以通过修改系统提供的元件封装“,BCY-W3”,来制作新的元件封装“,TO92-132”,。,:Protel DXP 2004电路板设计实例与操作:,9.2.5,创建集成元件库,设计好原理图库文件（,.SchLib,）和,PCB,库文件（,.PcbLib,）以后，如果希望同时调用原理图元件和,PCB,元件封装，则可以将二者结合起来，即制作成集成元件库（,.IntLib,）。,集成元件库（,.IntLib,）是,Protel DXP 2004,缺省提供的库文件形式，其中包含了原理图元件、,PCB,元件封装和仿真模型等，极大地方便了用户的设计工作。要创建集成元件库（,.IntLib,），首先必须准备好独立的库文件（如原理图库文件（,.SchLib,）、,PCB,库文件（,.PcbLib,）等），然后创建一个集成元件库项目（,.LibPkg,），并将独立的库文件加入其中，再经过逐一“配对”和编译，就可以得到集成元件库（,.IntLib,）了。,:Protel DXP 2004电路板设计实例与操作:,9.2.5,创建集成元件库,:Protel DXP 2004电路板设计实例与操作:,9.2.5,创建集成元件库,选择“项目管理”,“Compile Integrated Library*.LibPkg”,（编译集成元件库）菜单,:Protel DXP 2004电路板设计实例与操作:,9.2.6,导入,Protel 99 SE,的元件库,可能有些用户以前使用过,Protel 99 SE,（早期版本），如果想继续使用以前积累的元件库资源，则可以将这些库文件导入到,Protel DXP 2004,中。,选择“文件”,“99 SE,导入向导器”菜单，可以打开“,99 SE,导入向导器”对话框，根据提示逐步进行操作，即可导入,Protel 99 SE,的元件库。,:Protel DXP 2004电路板设计实例与操作:,9.2.6,导入,Protel 99 SE,的元件库,:Protel DXP 2004电路板设计实例与操作:,9.2.6,导入,Protel 99 SE,的元件库,:Protel DXP 2004电路板设计实例与操作:,9.2.6,导入,Protel 99 SE,的元件库,:Protel DXP 2004电路板设计实例与操作:,9.2.6,导入,Protel 99 SE,的元件库,:Protel DXP 2004电路板设计实例与操作:,9.2.6,导入,Protel 99 SE,的元件库,:Protel DXP 2004电路板设计实例与操作:,
