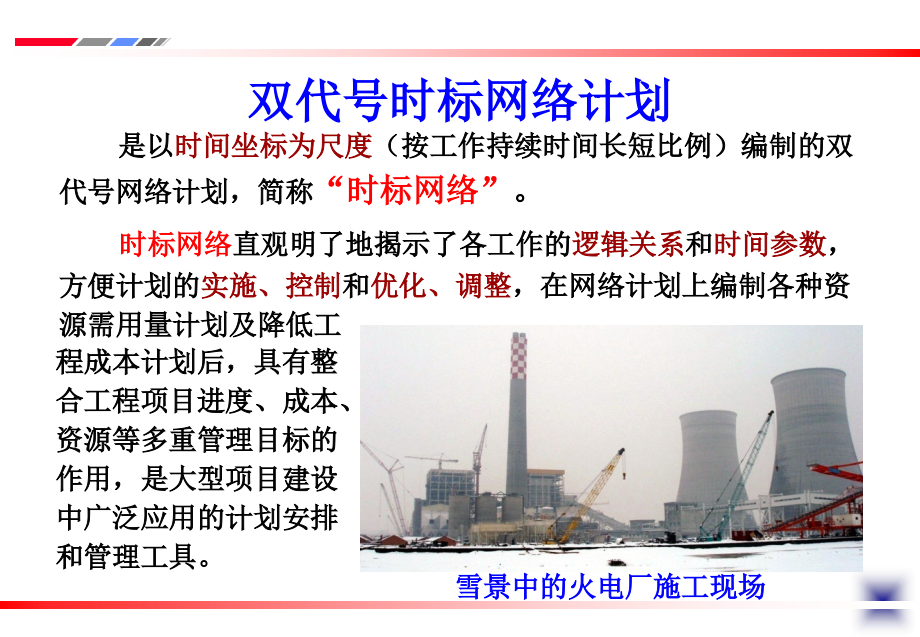

,双代号时标网络计划,是以,时间坐标为尺度,（按工作持续时间长短比例）,编制的双代号网络计划，简称,“,时标网络,”,。,时标网络,直观明了地揭示了各工作的,逻辑关系,和,时间参数,，方便计划的,实施、控制,和,优化、调整,，在网络计划上编制各种资源需用量计划及降低工,程成本计划后，具有整,合工程项目进度、成本、,资源等多重管理目标的,作用，是大型项目建设,中广泛应用的计划安排,和管理工具。,雪景中的火电厂施工现场,某城市三环建设工程时间坐标网络计划,1.1,绘制表达方法,时标网络必须以,水平时间坐标为尺度,表示工作时间，时标的时间单位可为天、周、旬、月或季。,时标网络以,实箭线表示工作,，以,虚箭线表示虚工作,，,波形线,表示工作的,自由时差,。箭线宜用水平箭线或由水平段和垂直段组成的箭线，不宜用斜箭线。,时标网络中所有符号在时间坐标上的水平投影位置须与其时间参数,相对应,，节点中心须对准相应的时标位置。虚工作以,垂直方向的虚箭线,表示，有自由时差时,加波形线,表示。,时标网络宜按,最早时间,编制。,时标计划表中的刻度线宜为细线。为使图面清楚，此线也可不画或少画。,时标网络的绘制方法有,直接绘制法,和,间接绘制法,。,某框架结构标准层流水施工时间坐标网络计划,水平时间坐标,实箭线,表示工作,虚箭线,表示虚工作,节点中心对准,相应时标位置,刻度线可,不画或少画,波形线,表示时差,1.1.1,直接绘制法,直接绘制法是不经计算直接绘制时标网络图。,适用于小型网络或分段网络的手工绘制。,其方法及特点如下：,按工作开展的先后顺序详细列出各,工作名称,和,持续时间,；,从起始节点开始，,自左而右,依次定位各工作的箭尾和箭头节点，绘出箭线，直至终点节点绘完；,箭尾节点定位在,最早开始时间刻度上,，箭头节点定位在,最迟完成时间刻度上,，当工作的箭线长度达不到该节点时，,用波形线补足,。,CFG,桩施工,时标网络图直接绘制法动画演示,用上述方法,自左而右,依次确定其它节点，直至终点节点定位绘完；,绘出各工作名称；,找出存在逻辑关系的虚工作并用波形线和虚箭线组合表示。,扎柱筋 支柱模 浇柱砼 梁板支模 梁板扎筋 浇砼,扎柱筋 支柱模 浇柱砼 梁板支模 梁板扎筋 浇砼,扎柱筋 支柱模 浇柱砼 梁板支模 梁板扎筋 浇砼,定位,起始节点,绘制,外向箭线,箭头节点,定位,定位,箭头节点,绘出箭线,箭线长度不足时用波形线补足,1.1.2,间接绘制法,先绘出一般双代号网络计划，算出时间参数、确定出关键线路；,绘制时标网络时，宜,先绘出关键线路,，,再绘出非关键线路,，某些工作箭线长度,不足以达到该工作的完,成节点时，,用波形线补,足,，箭头画在波形线与,节点的连接处。,真空预压法,(,袋装砂井,),处理软弱地基,间接绘制法适用于复杂、大型时间坐标网络计划的绘制。,先绘制,“,双代号网络计划,”,并计算时间参数,再进行,“,时标网络计划,”,的转换,1.2,关键线路和时间参数的确定,关键线路：,自终点节点逆箭线方向朝开始节点观察，,自始至终不出现波形线的线路为关键线路,。,计算工期：,时标网络的结束节点至开始节点所在位置的,时标值之差,是时标网络的,计算工期,。,最早开始时间和最早结束时间：,在早时间时标网络图中，每条箭线的,箭尾和箭头对应的时标值,是该工作的,最早开始时间,和,最早结束时间,。,自由时差：,各工作的自由时差为代表该工作箭线的,波形线在坐标轴上的水平投影长度,。,1.2.1,时标网络计划的时间参数判读,自终点节点逆箭线方向朝开始节点观察,不出现波形线的线路为,关键线路,.,网络的终点节点至开始节点的,时标值之差,是时标网络的,计算工期,。,箭尾和箭头节点对应的时标值,是该工作的,最早开始时间,和,最迟结束时间,。,最早,开始时间,最迟,结束时间,最早结束时间,自由时差,时标网络的,总时差应通过计算确,定。计算应,自右向左,进行：,终点节点,（,j=n,）的总时差,TF,i-n,等于计划工期减与收尾工作最早完成时间之差：,TF,i-n,=T,c,EF,i-n,其它节点的总时差等于诸紧后工作总时差的最小值与本工作的自由时差之和：,TF,i-j,=min TF,j-k,+FF,i-j,1.2.2,总时差,1.2.3,最迟必须开始时间,工作的最迟必须开始时间等于最早开始时间加总时差之和：,LS,i-j,=ES,i-j,+TF,i-j,1.2.4,最迟必须结束时间,工作的最迟必须结束时间等于最早结束时间加总时差之和：,LF,i-j,=EF,i-j,+TF,i-j,钢筋砼烟囱滑模施工,练习,根据已知条件绘制双代号时标网络图,
