变电电气试验验收工程总则等.doc

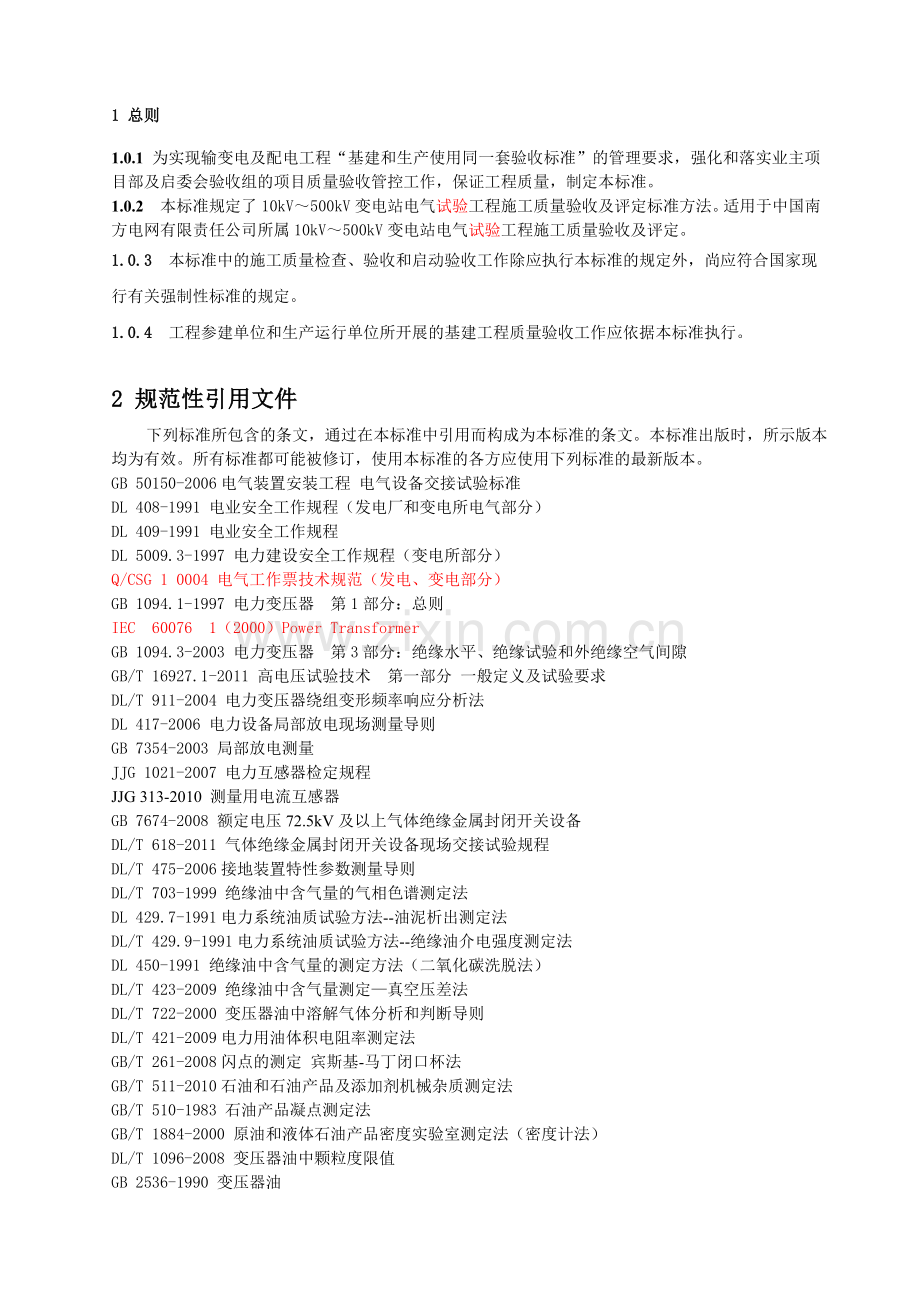

1 总则
1.0.1 为实现输变电及配电工程“基建和生产使用同一套验收标准”的管理要求，强化和落实业主项目部及启委会验收组的项目质量验收管控工作，保证工程质量，制定本标准。
1.0.2　本标准规定了10kV～500kV变电站电气试验工程施工质量验收及评定标准方法。适用于中国南方电网有限责任公司所属10kV～500kV变电站电气试验工程施工质量验收及评定。
1.0.3　本标准中的施工质量检查、验收和启动验收工作除应执行本标准的规定外，尚应符合国家现行有关强制性标准的规定。
1.0.4 工程参建单位和生产运行单位所开展的基建工程质量验收工作应依据本标准执行。

2 规范性引用文件
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都可能被修订，使用本标准的各方应使用下列标准的最新版本。
GB 50150-2006电气装置安装工程 电气设备交接试验标准
DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）
DL 409-1991 电业安全工作规程
DL 5009.3-1997 电力建设安全工作规程（变电所部分）
Q/CSG 1 0004 电气工作票技术规范（发电、变电部分）
GB 1094.1-1997 电力变压器　第1部分：总则
IEC-60076-1（2000）Power Transformer
GB 1094.3-2003 电力变压器　第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
GB/T 16927.1-2011 高电压试验技术　第一部分 一般定义及试验要求
DL/T 911-2004 电力变压器绕组变形频率响应分析法
DL 417-2006 电力设备局部放电现场测量导则
GB 7354-2003 局部放电测量
JJG 1021-2007 电力互感器检定规程
JJG 313-2010 测量用电流互感器
GB 7674-2008 额定电压72.5kV及以上气体绝缘金属封闭开关设备
DL/T 618-2011 气体绝缘金属封闭开关设备现场交接试验规程
DL/T 475-2006接地装置特性参数测量导则
DL/T 703-1999 绝缘油中含气量的气相色谱测定法
DL 429.7-1991电力系统油质试验方法--油泥析出测定法
DL/T 429.9-1991电力系统油质试验方法--绝缘油介电强度测定法
DL 450-1991 绝缘油中含气量的测定方法（二氧化碳洗脱法）
DL/T 423-2009 绝缘油中含气量测定—真空压差法
DL/T 722-2000 变压器油中溶解气体分析和判断导则
DL/T 421-2009电力用油体积电阻率测定法
GB/T 261-2008闪点的测定 宾斯基-马丁闭口杯法
GB/T 511-2010石油和石油产品及添加剂机械杂质测定法
GB/T 510-1983 石油产品凝点测定法
GB/T 1884-2000 原油和液体石油产品密度实验室测定法（密度计法）
DL/T 1096-2008 变压器油中颗粒度限值
GB 2536-1990 变压器油

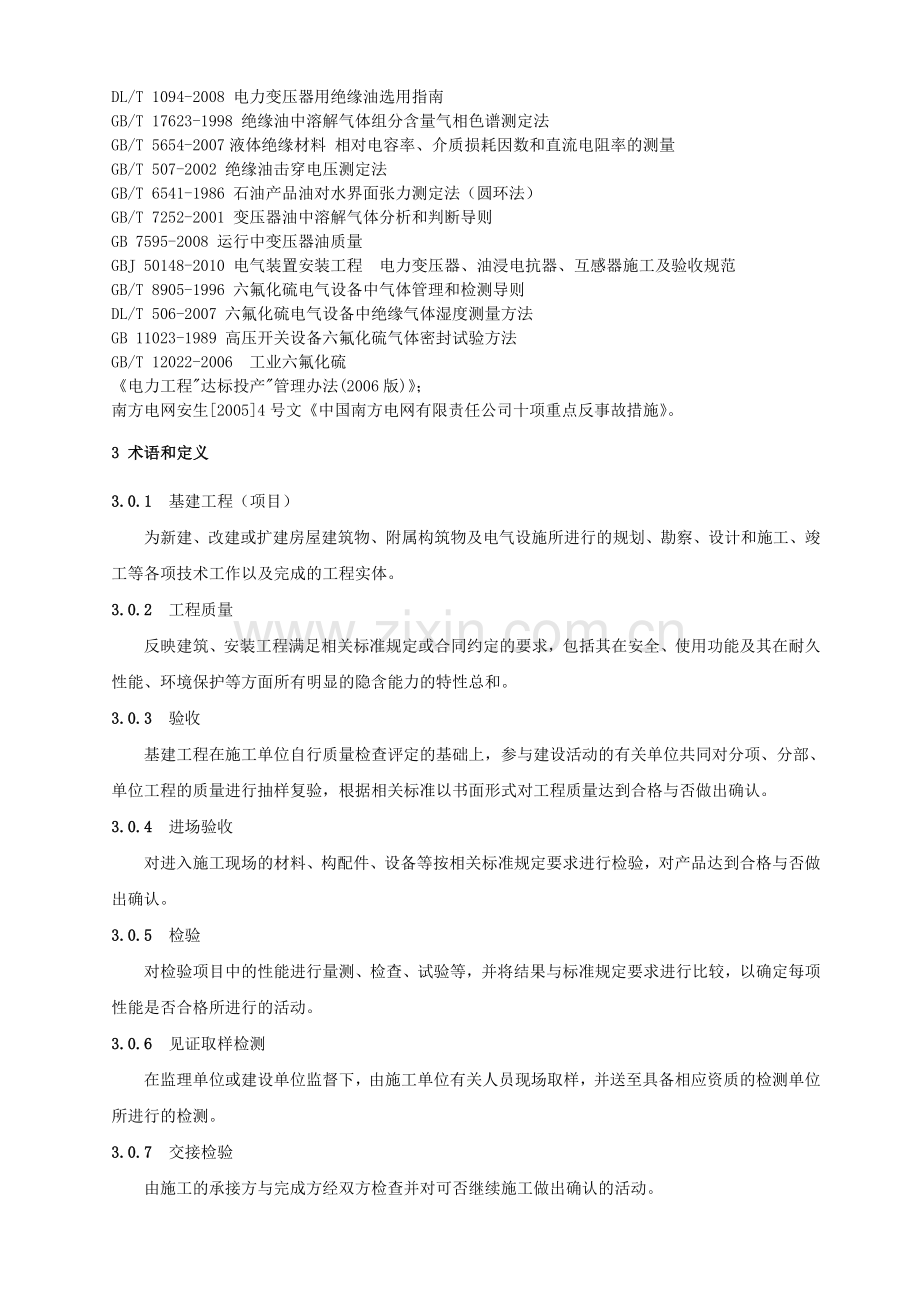

DL/T 1094-2008 电力变压器用绝缘油选用指南
GB/T 17623-1998 绝缘油中溶解气体组分含量气相色谱测定法
GB/T 5654-2007液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量
GB/T 507-2002 绝缘油击穿电压测定法
GB/T 6541-1986 石油产品油对水界面张力测定法（圆环法）
GB/T 7252-2001 变压器油中溶解气体分析和判断导则
GB 7595-2008 运行中变压器油质量
GBJ 50148-2010 电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范
GB/T 8905-1996 六氟化硫电气设备中气体管理和检测导则
DL/T 506-2007 六氟化硫电气设备中绝缘气体湿度测量方法
GB 11023-1989 高压开关设备六氟化硫气体密封试验方法
GB/T 12022-2006 工业六氟化硫
《电力工程"达标投产"管理办法(2006版)》；
南方电网安生[2005]4号文《中国南方电网有限责任公司十项重点反事故措施》。
3 术语和定义
3.0.1　基建工程（项目）
　　为新建、改建或扩建房屋建筑物、附属构筑物及电气设施所进行的规划、勘察、设计和施工、竣工等各项技术工作以及完成的工程实体。
3.0.2　工程质量
　　反映建筑、安装工程满足相关标准规定或合同约定的要求，包括其在安全、使用功能及其在耐久性能、环境保护等方面所有明显的隐含能力的特性总和。
3.0.3　验收
　　基建工程在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对分项、分部、单位工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。
3.0.4　进场验收
　　对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。
3.0.5　检验
　　对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。
3.0.6　见证取样检测
　　在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。
3.0.7　交接检验
　　由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。
3.0.8　主控项目（关键项目、主要项目）　
　　基建工程中的对安全、职业健康、环境保护和公众利益起决定性作用的检验项目。
3.0.9　一般项目
　　除主控项目（关键项目、主要项目）以外的检验项目。
3.0.10　抽样检验　
按照规定的抽样方案，随机地从进场的材料、构配件、设备或建筑安装工程检验项目中，按检验批抽取一定数量的样本所进行的检验。
4 职责
4.1 公司基建部
负责《10kV～500kV输变电及配电工程质量验收与评定标准》的制定、修订。负责职责范围内基建工程按照该标准要求实施情况的检查和监督。
4.2 分子公司
负责职责范围内基建工程按照《10kV～500kV输变电及配电工程质量验收与评定标准》要求实施情况的检查和监督。
4.3 建设单位（业主项目部）
监督落实《10kV～500kV输变电及配电工程质量验收与评定标准》在职责范围内基建工程中的应用。负责落实质量管理工作，定期开展质量管理检查。
4.4 监理单位（监理项目部）
是《10kV～500kV输变电及配电工程质量验收与评定标准》在基建工程中应用的监控主体。负责审核质量验收计划，督促施工单位按照该标准要求及时履行质量验收与评定职责。
4.5 施工单位（施工项目部）
是《10kV～500kV输变电及配电工程质量验收与评定标准》在基建工程中应用的责任主体。及时、完整履行该标准中规定的验收内容，及时提交质量验收计划，保证工程实体质量。
4.6 勘察设计、物资采购和启委会专业验收组（生产运行单位）
参与工程建设各阶段的质量验收管理工作。生产运行单位在启动验收阶段按照该标准要求参加验收工作，保证“基建和生产使用同一套验收标准”的工作目标实现。

5 变电电气试验工程质量验收与评定范围

5.1本章适用于南方电网公司变电站电气装置试验的质量检验及评定。
5.2变电工程电气装置试验，应按Q/CSG表4-5.1划分单位工程、分部工程及分项工程检验项目。各级质检机构应按表列验评范围对施工质量进行检验评定。
5.3 施工单位内部质量检验应采用三级检验制度。
a) 施工队(班)对所施工的分项工程应进行100%的质量自检。
b) 工程处(项目部)对所负责施工的分项工程、分部工程、单位工程组织质量检查，复检比例不宜低于50%。
c) 公司(质检部)所负责施工的分部工程、单位工程组织检查，抽检比例不宜低于20%。

Q/CSG表4-5.1 变电电气试验工程质量验收与评定范围划分表

工程编号
工程项目名称
性质
验收单位及验评范围
表号
备
注
单位工程
分部工程
分项工程
施工单位
监理单位
设计单位
业主项目部
启委会验收组
班

组
施工队
项目部
公

司
1

单位（子单位）工程质量验收与评定记录表
主要

√
√
√
√
√
Q/CSG表4-1.0

主变压器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-1

报告目录
主要

√

√

Q/CSG表4-1.1

500kV主变压器设备
铭牌表
主要

√

√

Q/CSG表4-1.1.1

220kV或110kV设备铭牌表
主要

√

√

Q/CSG表4-1.1.2

绕组连同套管绝缘电阻
测试记录表
主要

√

√

Q/CSG表4-1.1.3

绕组连同套管直流电阻
测试记录表
主要

√

√

Q/CSG表4-1.1.4

分接开关过度电阻测试
记录表
主要

√

√

Q/CSG表4-1.1.5

分接开关电压比测试
记录表
主要

√

√

Q/CSG表4-1.1.6

绕组连同套管介损
及直流泄漏测试记录表
主要

√

√

Q/CSG表4-1.1.7

绕组变形测试记录表
主要

√

√

Q/CSG表4-1.1.8

绕组连同套管耐压及局部放电试验记录表
主要

√

√

Q/CSG表4-1.1.9

非纯瓷套管测试记录表
主要

√

√

Q/CSG表4-1.1.10

高压侧升高座电流互感器测试记录表
主要

√

√

Q/CSG表4-1.1.11

高压侧升高座电流互感器励磁特性记录表
主要

√

√

Q/CSG表4-1.1.12

中压侧升高座电流互感器测试记录表
主要

√

√

Q/CSG表4-1.1.13

中压侧升高座电流互感器励磁特性记录表
主要

√

√

Q/CSG表4-1.1.14

低压侧升高座电流互感器测试记录表
主要

√

√

Q/CSG表4-1.1.15

低压侧升高座电流互感器励磁特性记录表
主要

√

√

Q/CSG表4-1.1.16

绝缘油试验记录表
主要

√

√

Q/CSG表4-1.1.17-1
Q/CSG表4-1.1.17-2

1

主变压器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-1.2

1
绝缘电阻及直流电阻测试
主要
√
√
√

√

√
Q/CSG表4-1.2.1

2
过渡电阻及电压比测试
主要
√
√
√

√

√
Q/CSG表4-1.2.2

3
介损及直流泄漏测试
主要
√
√
√

√

√
Q/CSG表4-1.2.3

4
绕组变形测试
主要
√
√
√

√

√
Q/CSG表4-1.2.4

5
耐压及局部放电试验
主要
√
√
√

√

√
Q/CSG表4-1.2.5

6
套管试验
主要
√
√
√

√

√
Q/CSG表4-1.2.6

7
套管升高座电流互感器
测试
主要
√
√
√

√

√
Q/CSG表4-1.2.7

8
绝缘油试验
主要
√
√
√

√

√
Q/CSG表4-1.2.8

站用变压器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-2

报告目录
主要

√

√

Q/CSG表4-2.1

绕组绝缘电阻、变比
及接线组别测试记录表
主要

√

√

Q/CSG表4-2.1.1

绕组直流电阻测试记录表
主要

√

√

Q/CSG表4-2.1.2

交流耐压试验记录表
主要

√

√

Q/CSG表4-2.1.3

2

站用变压器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-2.2

1
绝缘电阻及直流电阻测试
主要
√
√
√

√

√
Q/CSG表4-2.2.1

2
电压比、接线组别
及耐压试验测试
主要
√
√
√

√

√
Q/CSG表4-2.2.2

接地变压器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-3

报告目录
主要

√

√

Q/CSG表4-3.1

接地变压器测试记录表
主要

√

√

Q/CSG表4-3.1.1

3

接地变压器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-3.2

1
绝缘电阻、直流电阻
及耐压试验测试
主要
√
√
√

√

√
Q/CSG表4-3.2.1

高压并联电抗器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-4

报告目录
主要

√

√

Q/CSG表4-4.1

铭牌、绕组直流电阻、
直流泄漏及交流耐压
测试记录表
主要

√

√

Q/CSG表4-4.1.1

绕组连同套管绝缘电阻
测试记录表
主要

√

√

Q/CSG表4-4.1.2-1
Q/CSG表4-4.1.2-2

非纯瓷套管测试记录表
主要

√

√

Q/CSG表4-4.1.3

高压侧升高座电流互感器
测试记录表
主要

√

√

Q/CSG表4-4.1.4

高压侧升高座电流互感器
励磁特性测试记录表
主要

√

√

Q/CSG表4-4.1.5

低压侧升高座电流互感器
测试记录表
主要

√

√

Q/CSG表4-4.1.6

低压侧升高座电流互感器
励磁特性测试记录表
主要

√

√

Q/CSG表4-4.1.7

中性点升高座电流互感器
测试记录表
主要

√

√

Q/CSG表4-4.1.8

中性点升高座电流互感器
励磁特性测试记录表
主要

√

√

Q/CSG表4-4.1.9

绝缘油试验记录表
主要

√

√

Q/CSG表4-4.1.10-1
Q/CSG表4-4.1.10-2

4

高压并联电抗器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-4.2

1
绝缘电阻、直流电阻、
介损、直流泄漏及交流
耐压试验测试
主要
√
√
√

√

√
Q/CSG表4-4.2.1

2
套管、套管升高座
电流互感器测试
主要
√
√
√

√

√
Q/CSG表4-4.2.2

3
绝缘油试验
主要
√
√
√

√

√
Q/CSG表4-4.2.3

干式电抗器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-5

报告目录
主要

√

√

Q/CSG表4-5.1

干式电抗器测试记录表
主要

√

√

Q/CSG表4-5.1.1

5

干式电抗器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-5.2

1
绕组绝缘电阻、直流电阻
及耐压试验测试
主要
√
√
√

√

√
Q/CSG表4-5.2.1

消弧线圈交接试验

资料核查项目表
主要

√

√

Q/CSG表4-6

报告目录
主要

√

√

Q/CSG表4-6.1

消弧线圈测试记录表
主要

√

√

Q/CSG表4-6.1.1

6

消弧线圈交接试验分部工程质量检验及评定表
主要

√

√

Q/CSG表4-6.2

1
绝缘电阻、直流电阻
及耐压试验测试
主要
√
√
√

√

√
Q/CSG表4-6.2.1

SF6电流互感器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-7

报告目录
主要

√

√

Q/CSG表4-7.1

绕组绝缘电阻、SF6气体及耐压试验测试记录表
主要

√

√

Q/CSG表4-7.1.1

绕组直流电阻及极性
测试记录表
主要

√

√

Q/CSG表4-7.1.2

变比误差测试记录表
主要

√

√

Q/CSG表4-7.1.3

励磁特性测试记录表
主要

√

√

Q/CSG表4-7.1.4

7

SF6电流互感器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-7.2

1
绕组绝缘电阻测试
主要
√
√
√

√

√
Q/CSG表4-7.2.1

2
绕组直流电阻、极性、
变比误差及励磁特性测试
主要
√
√
√

√

√
Q/CSG表4-7.2.2

3
SF6气体、交流耐压
及局部放电试验
主要
√
√
√

√

√
Q/CSG表4-7.2.3

油浸式电流互感器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-8

报告目录
主要

√

√

Q/CSG表4-8.1

绕组绝缘电阻、绝缘油、介损及耐压试验
测试记录表
主要

√

√

Q/CSG表4-8.1.1

绕组直流电阻及极性
测试记录表
主要

√

√

Q/CSG表4-8.1.2

变比误差测试记录表
主要

√

√

Q/CSG表4-8.1.3

励磁特性测试记录表
主要

√

√

Q/CSG表4-8.1.4

8

油浸式电流互感器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-8.2

1
绕组绝缘电阻、直流电阻
及极性测试
主要
√
√
√

√

√
Q/CSG表4-8.2.1

2
变比误差及励磁特性测试
主要
√
√
√

√

√
Q/CSG表4-8.2.2

3
绝缘油、介损及交流耐压
试验测试
主要
√
√
√

√

√
Q/CSG表4-8.2.3

电容式电压互感器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-9

报告目录
主要

√

√

Q/CSG表4-9.1

绕组绝缘电阻及直流
电阻测试记录表
主要

√

√

Q/CSG表4-9.1.1

绝缘油、变比误差、
介损及电容值
测试记录表
主要

√

√

Q/CSG表4-9.1.2

9

电容式电压互感器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-9.2

1
绕组绝缘、直流电阻、
极性及变比误差测试
主要
√
√
√

√

√
Q/CSG表4-9.2.1

2
绝缘油、介损及局部放电
试验测试
主要
√
√
√

√

√
Q/CSG表4-9.2.2

电磁式电压互感器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-10

报告目录
主要

√

√

Q/CSG表4-10.1

绕组绝缘电阻测试记录表
主要

√

√

Q/CSG表4-10.1.1

绕组直流电阻、极性
及测试变比误差记录表
主要

√

√

Q/CSG表4-10.1.2

绝缘油、介损、耐压试验
及励磁特性测试
主要

√

√

Q/CSG表4-10.1.3

10

电磁式电压互感器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-10.2

1
绕组绝缘电阻、直流电阻、
极性及变比误差测试
主要
√
√
√

√

√
Q/CSG表4-10.2.1

2
励磁特性测试
主要
√
√
√

√

√
Q/CSG表4-10.2.2

3
绝缘油、介损、交流耐压
及局部放电试验
主要
√
√
√

√

√
Q/CSG表4-10.2.3

真空断路器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-11

报告目录
主要

√

√

Q/CSG表4-11.1

真空断路器测试记录表
主要

√

√

Q/CSG表4-11.1.1

11

真空断路器交接试验分部工程质量检验及评定表
主要

√

√

Q/CSG表4-11.2

1
断路器机构测试
主要
√
√
√

√

√
Q/CSG表4-11.2.1

2
导电回路电阻及交流耐压
试验测试
主要
√
√
√

√

√
Q/CSG表4-11.2.2

SF6断路器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-12

报告目录
主要

√

√

Q/CSG表4-12.1

SF6断路器测试记录表
主要

√

√

Q/CSG表4-12.1.1

12

SF6断路器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-12.2

1
均压电容测试
主要
√
√
√

√

√
Q/CSG表4-12.2.1

2
断路器机构测试
主要
√
√
√

√

√
Q/CSG表4-12.2.2

3
分合闸时间测试
主要
√
√
√

√

√
Q/CSG表4-12.2.3

4
导电回路电阻、气体密度
继电器SF6气体微水及密封性测试
主要
√
√
√

√

√
Q/CSG表4-12.2.4

5
交流耐压试验
主要
√
√
√

√

√
Q/CSG表4-12.2.5

GIS(HGIS)封闭式组合电器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-13

报告目录
主要

√

√

Q/CSG表4-13.1

GIS(HGIS)断路器测试
记录表
主要

√

√

Q/CSG表4-13.1.1

GIS(HGIS)电流互感器绝缘电阻及极性测试记录表
主要

√

√

Q/CSG表4-13.1.2

GIS(HGIS)电流互感器直流电阻及变比测试记录表
主要

√

√

Q/CSG表4-13.1.3

GIS(HGIS)电流互感器
励磁特性测试记录表
主要

√

√

Q/CSG表4-13.1.4-1
Q/CSG表4-13.1.4-2
Q/CSG表4-13.1.4-3

GIS(HGIS)回路电阻及SF6
密度继电器测试记录表
主要

√

√

Q/CSG表4-13.1.5

GIS(HGIS)刀闸操作机构
测试记录表
主要

√

√

Q/CSG表4-13.1.6

GIS(HGIS)SF6气体微水
及交流交流耐压试验
主要

√

√

Q/CSG表4-13.1.7

13

GIS(HGIS)封闭式组合电器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-13.2

1
GIS(HGIS)断路器机构
测试
主要
√
√
√

√

√
Q/CSG表4-13.2.1

2
GIS(HGIS)断路器分合闸时间、导电回路电阻
SF6气体密度继电器
测试
主要
√
√
√

√

√
Q/CSG表4-13.2.2

3
GIS(HGIS)电流互感器测试
主要
√
√
√

√

√
Q/CSG表4-13.2.3

4
GIS(HGIS)SF6气体微水及密封性测试
主要
√
√
√

√

√
Q/CSG表4-13.2.4

5
GIS(HGIS)刀闸机构
及交流耐压试验测试
主要
√
√
√

√

√
Q/CSG表4-13.2.5

隔离开关交接试验

资料核查项目表
主要

√

√

Q/CSG表4-14

报告目录
主要

√

√

Q/CSG表4-14.1

隔离开关测试记录表
主要

√

√

Q/CSG表4-14.1.1

14

隔离开关交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-14.2

1
操动机构、回路电阻
及交流耐压试验测试
主要
√
√
√

√

√
Q/CSG表4-14.2.1

绝缘子交流试验

资料核查项目表
主要

√

√

Q/CSG表4-15

报告目录
主要

√

√

Q/CSG表4-15.1

绝缘子试验记录表
主要

√

√

Q/CSG表4-15.1.1

15

绝缘子交流试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-15.2.

1
绝缘电阻及交流耐压
试验测试
主要
√
√
√

√

√
Q/CSG表4-15.2.1

电力电缆交接试验

资料核查项目表
主要

√

√

Q/CSG表4-16

报告目录
主要

√

√

Q/CSG表4-16.1

电力电缆测试记录表
主要

√

√

Q/CSG表4-16.1.1-1
Q/CSG表4-16.1.1-2

16

电力电缆交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-16.2

1
电缆线路核相及绝缘电阻
测试
主要
√
√
√

√

√
Q/CSG表4-16.2.1

2
交叉互联系统直流耐压
试验测试
主要
√
√
√

√

√
Q/CSG表4-16.2.2

3
金属屏蔽层及导体绝缘
电阻测试
主要
√
√
√

√

√
Q/CSG表4-16.2.3

4
交流耐压试验
主要
√
√
√

√

√
Q/CSG表4-16.2.4

耦合电容器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-17

报告目录
主要

√

√

Q/CSG表4-17.1

耦合电容器测试记录表
主要

√

√

Q/CSG表4-17.1.1

17

耦合电容器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-17.2

1
绝缘电阻、电容及介损
测试
主要
√
√
√

√

√
Q/CSG表4-17.2.1

电力电容器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-18

报告目录
主要

√

√

Q/CSG表4-18.1

电力电容器组测试记录表
主要

√

√

Q/CSG表4-18.1.1

18

电力电容器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-18.2

1
绝缘电阻、电容值
及交流耐压试验测试
主要
√
√
√

√

√
Q/CSG表4-18.2.1

金属氧化锌避雷器交接试验

资料核查项目表
主要

√

√

Q/CSG表4-19

报告目录
主要

√

√

Q/CSG表4-19.1

金属氧化锌避雷器
测试记录表
主要

√

√

Q/CSG表4-19.1.1

19

金属氧化锌避雷器交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-19.2

1
直流1mA下参考电压、参
考电压下泄漏电流及绝缘
电阻测试
主要
√
√
√

√

√
Q/CSG表4-19.2.1

2
工频参考电压、持续电流、工频放电电压及放电
计数器测试
主要
√
√
√

√

√
Q/CSG表4-19.2.2

接地阻抗交接试验

资料核查项目表
主要

√

√

Q/CSG表4-20

报告目录
主要

√

√

Q/CSG表4-20.1

接地阻抗测试记录表
主要

√

√

Q/CSG表4-20.1.1

20

接地阻抗交接试验分部工程质量验收记录表
主要

√

√

Q/CSG表4-20.2

1
接地网电气完整性接地
阻抗测试
主要
√
√
√

√

√
Q/CSG表4-20.2.1-1
Q/CSG表4-20.2.1-2

6 表格填写说明
6.0.1 工程编号：应按照质量验收与评定范围划分表中单位、分部、分项工程所在的系列号依次填写顺序号。顺序号之间用“.”隔开，如：绝缘电阻及直流电阻测试 分项工程质量验收记录表的工程编号应写成：“ 1.2.1”， 过渡电阻及电压比测试 分项工程质量验收记录表的工程编号应写成：“1.2.2”，其余以此类推。当同一个分部工程包含有多个同类分项工程时，则应在编号后面加上流水号，其形式为：“1.1.2—XX”，“1.2.2—XX”，流水号应从01开始编起。
6.0.2单位、分部、分项工程名称：应按照经过审批后《质量验收与评定范围表》中的规定名称填写，不 得随意更改。
6.0.3 施工单位、分包施工单位：应填写单位全称，并与合同名称一致。
6.0.4项目经理和分包单位项目经理：是合同中指
