Android Overlay优化方案
摘要:总所周知overlay在android操作系统中，主要用于处理Camera preview和视频输出，以及地图图层叠加等。本文主要介绍android图层处理overlay模块从android 1.5（以marvell 310平台为例）至android 2.x改进和个人部分地方优化方案。
1、Marvell 310平台的overlay特性分析
从310cupcake（android1.5）开始，marvell就有使用overlay了，只是这个overlay真是太差强人意。源代码位于AR9960\vendor\marvell\littleton\overlay2display，其实就一个文件display.cpp，编译后位libMrvlOverlay.so，然后其他地方可以直接调用。可以看出，marvell自己做的相当省事，估计310平台的局限性吧，它也没把overlay做成一个通用的hal。
其实overlay说起来很简单的东西，一个display.cpp 300多行代码，主要是对/dev/graphics/fb2进行内存映射，然后写入yuv图像数据，屏幕就出现图像了。
关于overlay，其实它是对应framebuffer中的一层，即fb2这层。在310平台中，处于最底层的是fb0，这个就是所谓的主framebuffer，往上面就是fb2（overlay），fb1也算是overlay，不过是用于ui显示的，最上面的是fb3，用于显示硬件鼠标。
Mavell 310平台的特性，fb0支持全透明不支持半透明，fb2不支持透明，fb1都支持。我们可以发现，不管是在cupcake，还是在donut，一旦使用了overlay，fb2都是盖住下面的主屏幕，导致系统显示无法透出来，在camera preview中就是这样的特性，所以marvell的camera preview就优先使用Surface纯软输出，没使用overlay。
在video playerback中，更能发现，当视频正常播放时，全盘状态，没任何系统菜单时，播放显示都很流畅。但是，当点击屏幕，出现进度条时，就会发现屏幕闪了一下，播放开始迟钝。这就是marvell 310overlay的缺陷问题，他们自己都没去很好解决。当全屏播放时，确实使用了overlay，直接投影到屏幕的fb2上，当点击屏幕出现进度条时，就关闭了overlay，使用系统Surface软件输出，效率就大大降低。可以修改android_surface_output.cpp的代码，让视频播放时一直用overlay，这时候我们就会发现当点击屏幕时，进度条并看不到，这就是fb2挡住了fb0的原因。
原来cupcake和donut的时候，即使使用了软件surface的输出，但是camera preview还算是很流畅，但是到了éclair，camera菜单图层叠加更加复杂，使用软件surface输出时，整个preview很卡，所以，我们不得不使用overlay。
2、underlay方案

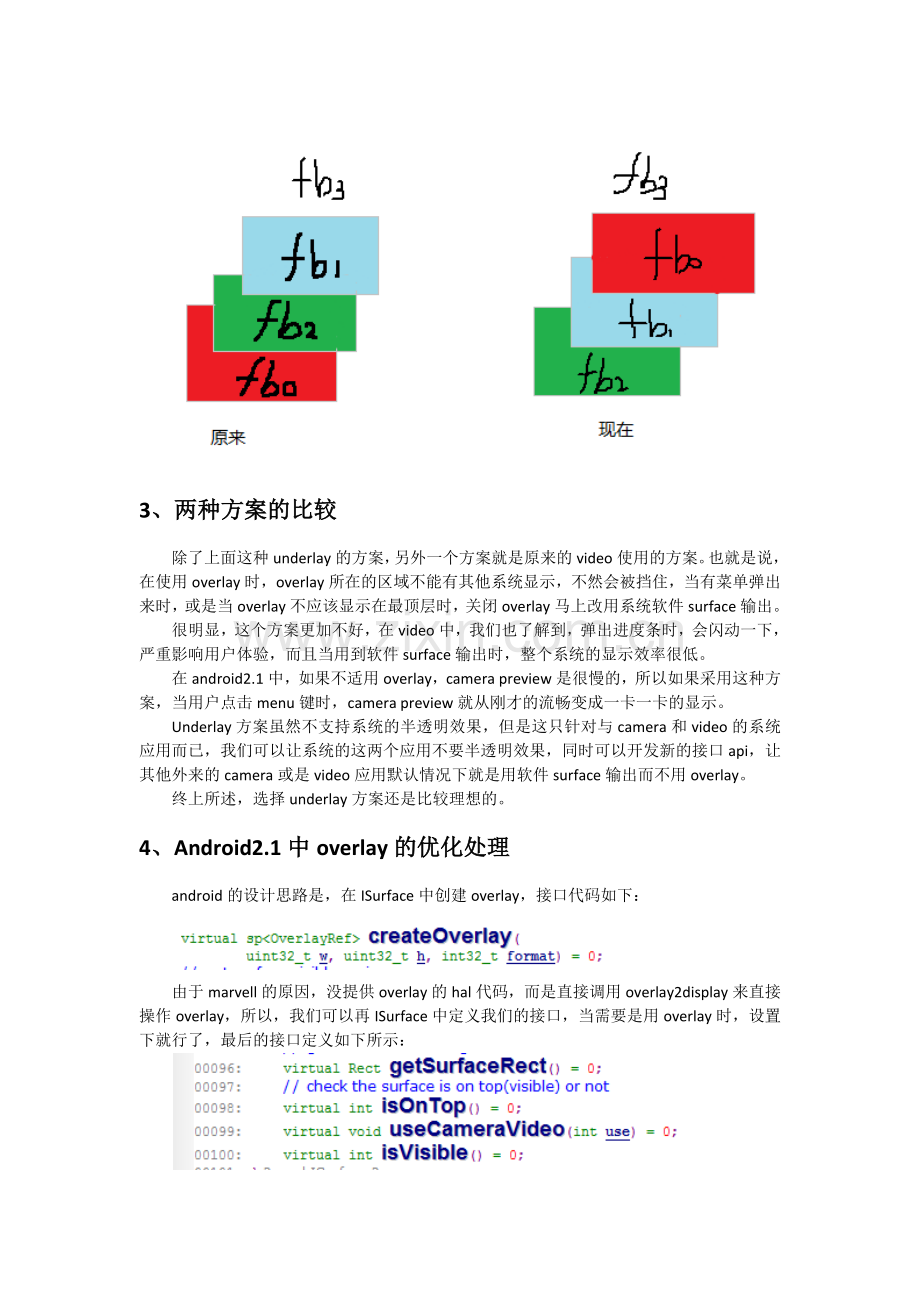

通过对marvell 310平台datasheet的研究，发现framebuffer图层这边的层次关系可以做出调整，如下图所示，原先的默认方案是fb0处于最底层，通过对相关寄存器的配置，我们可以配置成underlay的方案，此方案fb0置于fb2的上面，由于fb0可以做到全透明，所以fb2就能透出来。
underlay方案看似可以解决我们上面碰到的问题，但是，由于fb0无法做到半透明，所以camera和video等应用使用到overlay时，就无法看到半透明的菜单或是进度条效果。
underlay的方案还要求定义透明色，在驱动这边通过设置相应寄存器，定义某种特殊的透明色，一旦fb0上有这种透明色，fb2就可以透出来。我们选择的透明色是0xf81f。
这样，我们得定义一个规则，当使用camera或是video时，在显示范围内，当是黑色的，即0x0000时，就在hal中的framebuffer中把0x0000转换成0xf81f，最后再写入fb0。

3、两种方案的比较
除了上面这种underlay的方案，另外一个方案就是原来的video使用的方案。也就是说，在使用overlay时，overlay所在的区域不能有其他系统显示，不然会被挡住，当有菜单弹出来时，或是当overlay不应该显示在最顶层时，关闭overlay马上改用系统软件surface输出。
很明显，这个方案更加不好，在video中，我们也了解到，弹出进度条时，会闪动一下，严重影响用户体验，而且当用到软件surface输出时，整个系统的显示效率很低。
在android2.1中，如果不适用overlay，camera preview是很慢的，所以如果采用这种方案，当用户点击menu键时，camera preview就从刚才的流畅变成一卡一卡的显示。
Underlay方案虽然不支持系统的半透明效果，但是这只针对与camera和video的系统应用而已，我们可以让系统的这两个应用不要半透明效果，同时可以开发新的接口api，让其他外来的camera或是video应用默认情况下就是用软件surface输出而不用overlay。
终上所述，选择underlay方案还是比较理想的。
4、Android2.1中overlay的优化处理
android的设计思路是，在ISurface中创建overlay，接口代码如下：

由于marvell的原因，没提供overlay的hal代码，而是直接调用overlay2display来直接操作overlay，所以，我们可以再ISurface中定义我们的接口，当需要是用overlay时，设置下就行了，最后的接口定义如下所示：

getSurfaceRect用于获取overlay的rect，isOnTop用于检测overlay所在的surface是不是置于顶端，这两个接口都是marvell设计的。
underlay方案主要使用useCameraVideo这个接口，当use==1时，使用overlay，当use==0时关闭overlay。
ISurface的接口设置会通过IBinder一步步通讯最后设置到framebuffer这边，具体的流程路线如下所示：
FramebufferNativeWindow->queueBuffer
framebuffer->fb_post
LayerBase.cpp
LayerBaseClient::Surface->useCameraVideo
ISurface->useCameraVideo

LayerBuffer.cpp
SurfaceLayerBuffer:public LayerBaseClient::Surface
->useCameraVideo

Surfaceflinger->composeSurface
(判断Surface是否显示或是被销毁)
DisplayHardware->setUseCV

IBinder

具体的流程代码请看提交的源程序，这里主要讲下framebuffer这块的处理。
libgralloc中gralloc_priv.h文件中private_handle_t的定义中，我们需要添加一个参数，用于通知framebuffer是否使用overlay，如下图所示：

然后，我们在FramebufferNativeWindow::queueBuffer中，我们需要对handle进行转换，写入useCV的值，而这个值就是从ISurface：：useCameraVideo(int use)传进来的。

通过上面的处理，我们就能到达framebuffer了。在framebuffer.cpp中，当使用overlay时，我们需要对0x0000（黑色背景）进行颜色转换，转换成310平台支持的透明色，即0xf81f，这样我们的fb2就能透过fb0。修改的代码如下：

通过上面的这些处理，我们就能实现310平台上的underlay效果了。
最后只要在Camerahardware.cpp和android_surface_output.cpp中调用mSurface->useCameraVideo(1)来打开overlay，调用mSurface->useCameraVideo(0)来关闭overlay就可以了。
camera preview overlay的旋转
由于camera提供的图像原因，如果不对yuv数据进行处理就直接送到overlay，我们会发现，camera preview的图像是倒了九十度的。
所以，我们得先把camera提供的yuv图像数据先旋转九十度，然后再送给overlay。这里介绍两种方法，ipp软件旋转和gcu旋转，ipp速度会比较慢，gcu用到m2d，速度会比较快。
ipp软件旋转
ipp软件旋转，其实就是使用ipp库把camera或是video提供的yuv数据进行处理做九十度选择，然后送给overlay做输出。这边主要介绍下ipp旋转所用到的函数：ippiYCbCr420RszRot_8u_P3R。

我们主要注意下dstStep这个参数，原来用ipp无法旋转，也是在这个参数出了问题，网络上这块函数的介绍基本没有，也只能靠自己研究了。
因为我们是需要做90°旋转，所以这个dstStep就不能跟srcStep一个样，原来srcStep是用width来处理，比如640*480的图像，srcStep就得根据640这个数值来计算。现在，旋转90°，dstStep就得用height来计算，也就是480。

置于srcSize和dstSize这两个参数，很简单，统一方式，比如：
320*240要旋转90°，还得扩大到640*480，那么不管旋转角度，即width和height不用做对调处理。
其他参数的意思，通过看源代码就能会比较清晰的理解了。
gcu旋转
原来marvell在camera这边是使用ipp旋转的，但是一直无法旋转过来，这应该是marvell自己没有做好的问题，而gcu旋转首先是用在video 视频播放这边了，camera这样也可以用到，就修改了过来。
具体就看源程序了，也没啥好介绍的，主要介绍一个地方。

这个函数的第二个参数，1表示使用硬件连续内存，0的话使用虚拟内存。比如下面的内存分配：

如果是使用了pmem内存，那么这个值要设置成1，否则就是设置0了。如果错误设置了这个值，那么出来的图像会很奇怪！
5、冗余方案
默认情况下，我们是优先使用gcu旋转的，这样preview速度会比较快，没有拖泥带水的感觉。但是，gcu内核这边有个bug，有一定小概率会出席gcu内存无法分配的问题，从而导致camera preview出问题，最后整个系统黑屏重启，这是个很严重的问题。
通过分析，发现问题出现在gcu_parse这个调用。

所以，我们做了个冗余方案，当gcu_parse出现问题时，我们切换到ipp软件旋转方式。
6、overlay双缓冲
framebuffer中有双缓冲，主要利用FBIOPUT_VSCREENINFO ioctl在两个缓冲区进行切换。而最开始的overlay，是没有双缓冲的，也就是说，直接写入fb2缓冲区，我们就能从屏幕上看到camera和video的画面。
但是，这会出现一个问题，当画面运动速度快点时，会出现“斜切线”问题，这个问题产生的主要原因是上一帧的overlay还没写完时，下一帧已经到来，导致了图像看起来像是被切掉了，这时候，我们就必须做下双缓冲，来解决这个问题。
在overlay2display这个目录的display.h中，我们修改display_cfg这个结构体，添加我们需要的变量doublebuffer来判断是否使用双缓冲，代码如下：
当doublebuffer==1时，使用overlay；
当doublebuffer==0时，
则不适用。

在display.cpp中，我们还必须定义下两个全局变量：
static int mIndex = 0;
static struct fb_var_screeninfo minfo;
mIndex主要用于两个缓冲区的判断，minfo主要用于mmap时fb_var_screeninfo信息的保存。
在overlay2_mmap对fb2进行内存映射时，我们要判断是否使用双缓冲来决定内存映射的大小，如下所示：

在get_overlay_yuv函数中，我们要获取现在需要写入的缓冲区的地址，这边也要判断是否使用双缓冲：

我们还得在marvell这个overlay模块中添加双缓冲切换输出函数，当使用双缓冲时，最后一步就是调用这个函数：

这里主要用到framebuffer中的FBIOPAN_DISPLAY这个ioctl，对两个缓冲区进行切换，实现overlay的双缓冲输出。
最后，就是在camera或是video的使用中，通过设置doublebuffer这个值，来决定是否使用双缓冲，具体代码请看源程序。
7、总结
使用overlay时，会出现很多莫名奇妙的问题。
刚开始时，我们会发现，启动摄像头时，preview图像已经出现了，但是我们还在系统界面上，这是preview图像被送到overlay速度比较快，而camera应用界面还没出现，系统界面的背景是黑色的，所以，我们就先看到了camera图像。这个问题，我们可以再Surfaceflinger中的compose图像时做处理，可以判断camera界面可见时，再通知framebuffer做透明色转换。
还有个比较重大的问题，这边先做简单介绍，就是别调用mSurface->getSurfaceRect()，这个可能无法正确获取preview的overlay大小，而且频繁调用时会lock住framebuffer，导致打开camera时，系统死机，而且概率很高。
