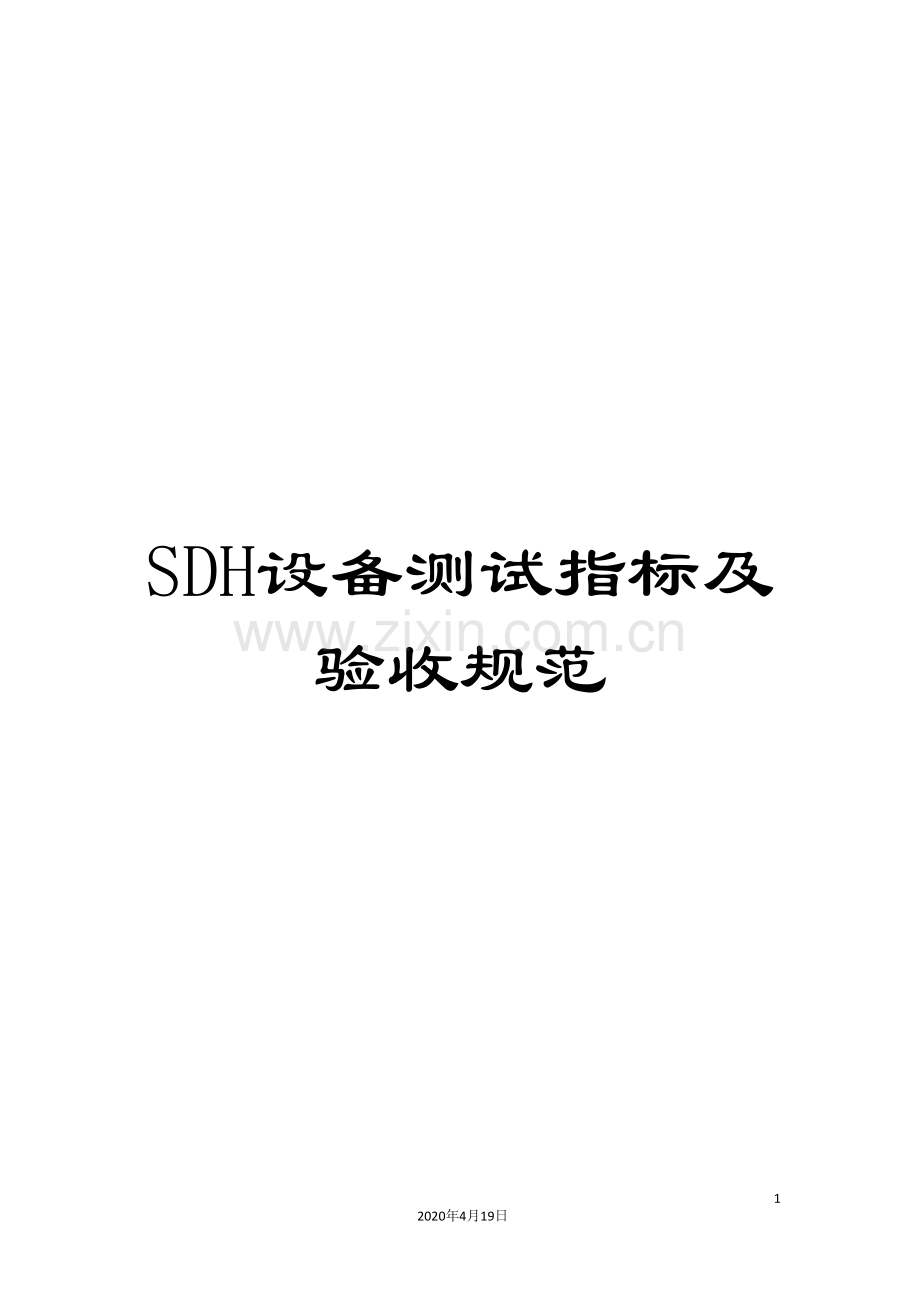

SDH设备测试指标及验收规范

36
2020年4月19日
文档仅供参考

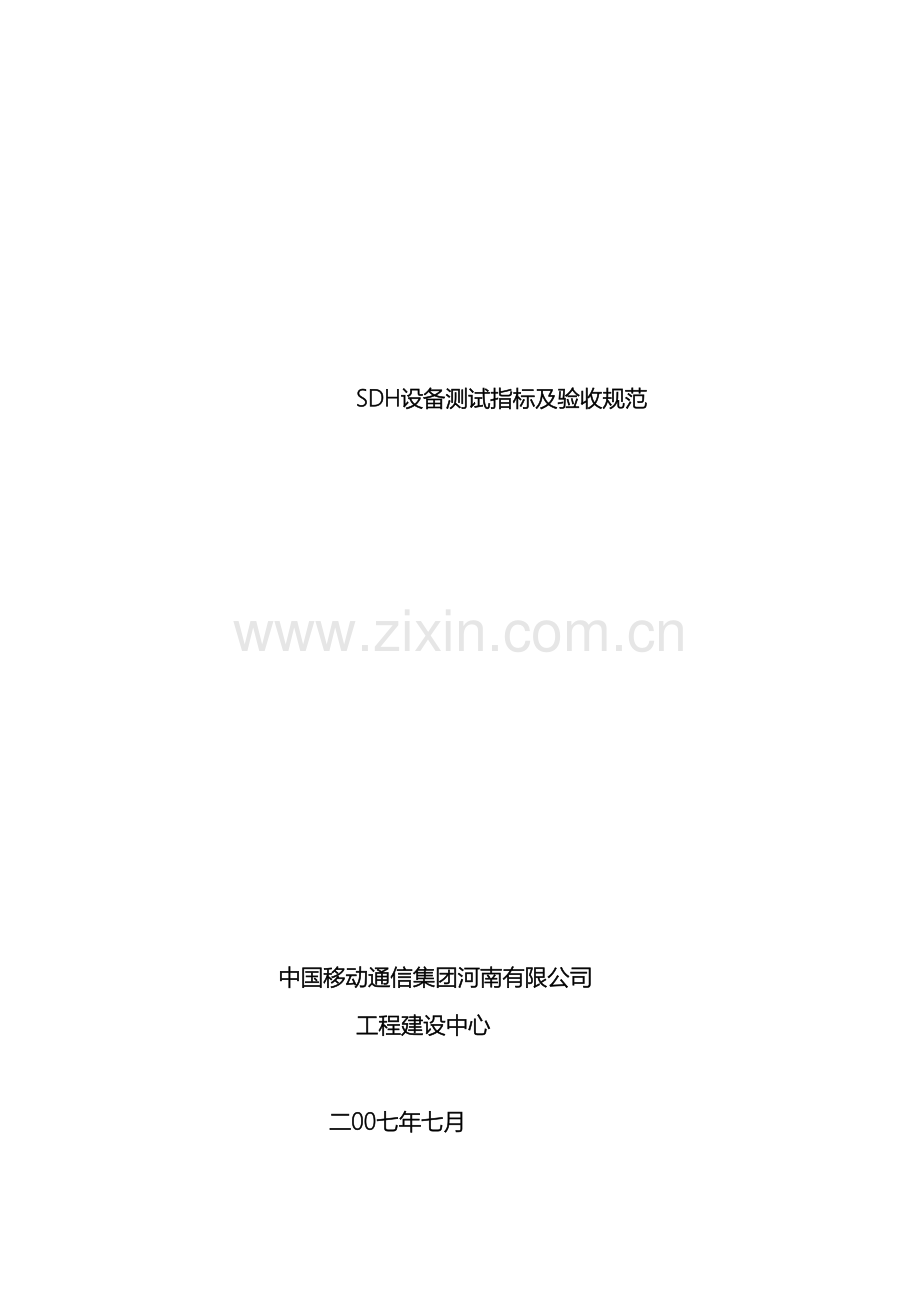

SDH设备测试指标及验收规范

中国移动通信集团河南有限公司
工程建设中心

二00七年七月

一、编制说明
本规范为SDH设备测试指标及验收规范，由中国移动通信集团河南有限公司工程建设中心组织编写。
本规范编写主要依据：
（1）中华人民共和国通信行业标准YD/T5024－ 《SDH本地网光缆传输工程设计规范》。
（2）中华人民共和国通信行业标准YD/T5095－ 《SDH长途光缆传输系统工程设计规范》。
（3）中华人民共和国通信行业标准YD/T5119－ 《基于SDH的多业务传送节点（MSTP）本地网光缆传输工程设计规范》。
（4）中华人民共和国通信行业标准YD/T5080－ 《SDH光缆通信工程网管系统设计规范》。
（5）中华人民共和国通信行业标准YD/T5044－ 《SDH长途光缆传输系统工程验收规范》。
（6）中国移动河南公司的相关要求。

目 次
一.传输设备单机验收测试指标 1
1. SDH传输设备指标 1
1.1光接口 1
1.2电接口 15
1.3时钟性能 17
1.4设备性能检查 18
二.传输系统验收测试指标 18
1．网络性能验收指标 18
1.1误码性能 18
1.2抖动性能 20
2.网络保护 22
2.1网络保护倒换时间 22
2.2恢复等待时间 22
2.3非自动倒换 22
3.公务联络功能 22
3.1公务联络要求 22
3.2呼叫方式 22
4.定时源切换 22
5.网管系统 23
5.1网元管理级系统基本功能 23
5.2网络/子网管理级系统基本功能 24
5.3本地维护终端基本功能 25
6.以太网性能测试 25
6.1吞吐量 25
6.2时延 26
6.3长期丢包率 26
6.4过载丢包率 26
6.5背靠背 26
6.6以太网接口要求 26
6.7以太网相关性能指标 28
附表 随工检验内容 29

一.传输设备单机验收测试指标
1. SDH传输设备指标
1.1光接口
1.1.1发送端
A.发送光功率（S点）
测试数量：全测；
在S点的平均发送光功率应不劣于表1.1.1-1～6指标。当在S点测试时，允许有不大于0.5dB的测量误差；在ODF架上测试时，允许引入不大于0.5dB的衰减。
表1.1.1-1 STM-1光接口发送端参数规范
项目
单位
数值
标称比特率
kbit/s
STM-1 155520
应用分类代码

I-1
S-1.1
S-1.2
L-1.1
L-1.2
L-1.3
工作波长范围
nm
1260～1360
1261～1360
1430～1576
1430～1580
1280～1335
1480～1580
1534～1566
1523～1577
1480～1580
1480～1580
发送机在S点特性
光源类型

MLM
LED
MLM
MLM
SLM
MLM
SLM
SLM
MLM
MLM
SLM
最大平均光功率
dBm
-8
-8
-8
-8
-8
0
0
0
0
0
0
最小平均光功率
dBm
-15
-8
-15
-15
-15
-5
-5
-5
-5
-5
-5
注1.表中数值均为系统设计寿命终了时最坏值

表1.1.1-2 STM-4光接口发送端参数规范
项目
单位
kbit/s
数值
标称比特率
STM-4 622080
应用分类代码

I-4
S-4.1
S-4.2
L-4.1
L-4.1(JE)
L-4.2
L-4.3
工作波长范围
nm
1261～1360
1293～1334
1274～1356
1430～1580
1300-1325
1296～1330
1280～1335
1302～1318
1480～1580
1480～1580
发送机在S点特性
光源类型

MLM
LED
MLM
MLM
SLM
MLM
SLM
SLM
MLM
SLM
SLM
最大平均光功率
dBm
-8
-8
-8
-8
-8
2
2
2
2
2
2
最小平均光功率
dBm
-15
-15
-15
-15
-15
-3
-3
-3
-2
-3
-3
注1.表中数值均为系统设计寿命终了时最坏值

表1.1.1-3 STM-4光接口发送端参数规范
应用分类代码

V-4.1
V-4.2
V-4.3
U-4.2
U-4.3
工作波长范围
nm
1290～1330
1530～1565
1530～1565
1530～1565
1530～1565
发送机在MPI-S点特性
最大平均光功率
dBm
4
4
4
15
15
最小平均光功率
dBm
0
0
0
12
12

表1.1.1-4 STM-16光接口发送端参数规范
项目
单位
数值
标称比特率
kbit/s
STM-16 2488320
应用分类代码

I-16
S-16.1
S-16.2
L-16.1
L-16.1(JE)
L-16.2
L-16.2(JE)
L-16.3
工作波长范围
nm
1266～1360
1260～1360
1430～1580
1280-1335
1280～1335
1500～1580
1530～1560
1500～1580
发送机在S点特性
光源类型

MLM
SLM
SLM
SLM
SLM
SLM
SLM(MQW)

最大平均光功率
dBm
-3
0
0
+3
+3
+3
+5
+3
最小平均光功率
dBm
-10
-5
-5
-2
-0.5
-2
+2
-2
注1.表中数值均为系统设计寿命终了时最坏值

表1.1.1-5 STM-16光接口发送端参数规范
应用分类代码

单位
V-16.2
V-16.3
U-16.2
U-16.3
工作波长范围

nm
1530～1565
1530～1565
1530～1565
1530～1565
发送机在MPI-S点特性
最大平均光功率
dBm
13
13
15
15
最小平均光功率
dBm
10
10
12
12

表1.1.1-5 STM-64光接口 发送端参数规范
项目
单位
数值

标称比特率
kbit/s
STM-64

应用分类代码

I-64.1r
I-64.1
I-64.2r
I-64.2
I-64.3
I-64.5
S-64.1
S-64.2a
S-64.2b
S-64.3a
S-64.3b
S-64.5a
S-64.5b
L-64.1
L-64.2a
L-64.2b
L-64.2c
L-64.3
V-64.2a
V-64.2b
V-64.3
工作波长范围
nm
1260～1360
1290～1330
1530～1565
1530～1565
1530～1565
1530～1565
1290～1330
1530～1565
1530～1565
1530～1565
1530～1565
1530～1565
1530～1565
1290～1330
1530～1565
1530～1565
1530～1565
1530～1565
1530～1565
1530～1565
1530～1565
发送机在MPI-S点特性
光源类型

MLM
SLM
SLM
SLM
SLM
SLM

最大平均光功率
dBm
-1
-1
-1
-1
-1
-1
+5
-1
+2
-1
+2
-1
+2
+7
+2
13
+2
13
13
15
13
最小平均光功率
dBm
-6
-6
-5
-5
-5
-5
+1
-5
-1
-5
-1
-5
-1
+4
-2
10
-2
10
10
12
10
注 1.I-64.1r适用于多纵模激光器
2.S-64.2a,3a,5a适用于APD接收机，S-64.2b,3b,5b适用于PIN接收机
3.L-64.2a使用PDC进行色散调节；L-64.2b使用SPM进行色散调节；L-64.2c使用预啁啾进行色散调节
4.V-64.2a使用PDC进行色散调节；V-64.2b使用SPM和PDC相结合进行色散调节

B.光发送眼图
测试数量： STM-64光接口全测，STM-16光接口、STM-4光接口、STM-1光接口每支路板抽测1个并要求打印出结果。
STM-16、STM-4、STM-1光发送眼图应符合ITU-T G.957图2的要求。（系统在S点的眼图应满足图1.1-1的模框要求，模框参数列于表1.1.1-7中）。

图1.1-1光发送信号的眼图模框
表1.1.1-7 图1.1-1中STM-1、STM-4和STM-16模框参数值

STM-1
STM-4
STM-16
X1/X4
0.15/0.85
0.25/0.75
-
X2/X3
0.35/0.65
0.40/0.60
-
X3-X2
-
-
0.2
y1/y2
0.20/0.80
0.20/0.80
0.25/0.75
STM-64光发送眼图应符合ITU-T G.691的要求。（系统在MPI-S点的眼图应满足图1.1-2的模框要求，模框参数列于表1.1.1-8中）。

图1.1-2光发送信号的眼图模框
表1.1.1-8 图1.1-2中眼图模框参数值

STM-4
STM-16
STM-64未放大(注2)
STM-64(a,c)(注3)
STM-64(b)(注4)
X1/X4
0.25/0.75
-

*
*
X2/X3
0.40/0.60
-

*
*
X3-X2
-
0.2
0.2
*
0.2
y1/y2
0.20/0.80
0.25/0.75
0.25/0.75
*
Δ+0.25/Δ+0.75 -0.25<Δ<+0.25
注1．*表示待将来国际标准确定；
2．包括L-64.1、S型和I型的应用；
3．包括L-64.2a、L-64.2c和V-64.2a；
4．包括L-64.2b、L-64.3、V-64.2b；和V-64.3。
1.1.2接收端
A.接收灵敏度（R点）
测试数量：全测；
在R点测试BER≤10-12的光接收灵敏度应不劣于表1.1.1-7～12所列指标。

当测试接收灵敏度(BER≤10-12)花费的时间太长时,可测试BER≤10-10 时的灵敏度。BER≤10-10时的接收灵敏度比BER≤10-12时低1dB。
表1.1.1-9 STM-1光接口接收端参数规范
项目
单位
数值
标称比特率
kbit/s
STM-1 155520
应用分类代码

I-1
S-1.1
S-1.2
L-1.1
L-1.2
L-1.3
工作波长范围
nm
1260～1360
1261～1360
1430～1576
1430～1580
1280～1335
1480～1580
1534～1566
1523～1577
1480～1580
1480～1580
发送机在S点特性
光源
类型

MLM
LED
MLM
MLM
SLM
MLM
SLM
SLM
MLM
MLM
SLM
接收机在R点特性
最小灵敏度(BER=1012)
dBm
-23
-23
-28
-28
-28
-34
-34
-34
-34
-34
-34
注1.接收机在设计寿命期间的老化余度为3dB。

表1.1.1-10 STM-4光接口接收端参数规范
项目
单位
数值
标称比特率
kbit/s
STM-4 622080
应用分类代码

I-4
S-4.1
S-4.2
L-4.1
L-4.1(JE)
L-4.2
L-4.3
工作波长范围
nm
1261～1360
1293～1334
1274～1356
1430～1580
1300-1325
1296～1330
1280～1335
1302～1318
1480～1580
1480～1580
发送机在S点特性
光源类型

MLM
LED
MLM
MLM
SLM
MLM
SLM
SLM
MLM
SLM
SLM
接收机在R点特性
最小灵敏度(BER=1012)
dBm
-23
-23
-28
-28
-28
-28
-28
-28
-30
-28
-28
注1.接收机在设计寿命期间的老化余度为3dB。

表1.1.1-11 STM-4光接口接收端参数规范
应用分类代码

V-4.1
V-4.2
V-4.3
U-4.2
U-4.3
工作波长范围
nm
1290～1330
1530～1565
1530～1565
1530～1565
1530～1565
接收机在MPI-R点特性
最小灵敏度(BER=1012)
dBm
-34
-34
-34
-34
-33

表1.1.1-12 STM-16光接口接收端参数规范
项目
单位
数值
标称比特率
kbit/s
STM-16 2488320
应用分类代码

I-16
S-16.1
S-16.2
L-16.1
L-16.1(JE)
L-16.2
L-16.2(JE)
L-16.3
工作波长范围
nm
1266～1360
1260～1360
1430～1580
1280-1335
1280～1335
1500～1580
1530～1560
1500～1580
发送机在S点特性
光源类型

SLM
SLM
SLM
SLM
SLM
SLM(MQW)
SLM

接收机在R点特性
最小灵敏度(BER=1012)
dBm
-18
-18
-18
-27
-28
-28
-28
-27
注1.接收机在设计寿命期间的老化余度为3dB。

表1.1.1-13 STM-16光接口接收端参数规范
应用分类代码

V-16.2
V-16.3
U-16.2
U-16.3
工作波长范围
nm
1530～1565
1530～1565
1530～1565
1530～1565
接收机在MPI-R点特性
最小灵敏度(BER=1012)
dBm
-25
-24
-34
-33

表1.1.1-14 STM-64光接口接收端参数规范
项目
单位
数值
标称比特率
kbit/s
STM-64
应用分类代码

I-64.1r
I-64.1
I-64.2r
I-64.2
I-64.3
I-64.5
S-64.1
S-64.2a
S-64.2b
工作波长范围
nm
1260～1360
1290～1330
1530～1565
1530～1565
1530～1565
1530～1565
1290～1330
1530～1565
1530～1565
发送机在MPI-S点特性
光源类型

MLM
SLM
SLM
SLM
SLM
SLM

接收机在MPI-R点特性
最小灵敏度(BER=1012)
dBm
-11
-11
-14
-14
-13
-13
-11
-18
-14

表1.1.1-14 STM-64光接口接收端参数规范（续）
项目
单位

标称比特率
kbit/s

应用分类代码

S-64.3a
S-64.3b
S-64.5a
S-64.5b
L-64.1
L-64.2a
L-64.2b
L-64.2c
L-64.3
V-64.2a
V-64.2b
V-64.3
工作波长范围
nm
1530～1565
1530～1565
1530～1565
1530～1565
1290～1330
1530～1565
1530～1565
1530～1565
1530～1565
1530～1565
1530～1565
1530～1565
发送机在MPI-S点特性
光源类型

接收机在MPI-R点特性
最小灵敏度(BER=1012)

-17
-13
-17
-13
-19
-26
-14
-26
-13
-25
-23
-24
注1.I-64.1r适用于多纵模激光器
2.S-64.2a,3a,5a适用于APD接收机，S-64.2b,3b,5b适用于PIN接收机
3.L-64.2a使用PDC进行色散调节；L-64.2b使用SPM进行色散调节；L-64.2c使用预啁啾进行色散调节
4.V-64.2a使用PDC进行色散调节；V-64.2b使用SPM和PDC相结合进行色散调节

B.最小过载光功率
测试数量：全测，测试时不得将光功率调整过高。
最小过载光功率指标见表1.1.1-15～20，测试条件BER≤10-12。
表1.1.1-15 STM-1光接口接收端参数规范
项目
单位
数值
标称比特率
kbit/s
STM-1 155520
应用分类代码

I-1
S-1.1
S-1.2
L-1.1
L-1.2
L-1.3
工作波长范围
nm
1260～1360
1261～1360
1430～1576
1430～1580
1280～1335
1480～1580
1534～1566
1523～1577
1480～1580
1480～1580
发送机在S点特性
光源类型

MLM
LED
MLM
MLM
SLM
MLM
SLM
SLM
MLM
MLM
SLM
接收机在R点特性
最小过载点
dBm
-8
-8
-8
-8
-8
-10
-10
-10
-10
-10
-10
注1.接收机在设计寿命期间的老化余度为3dB。

表1.1.1-16 STM-4光接口接收端参数规范
项目
单位
数值
标称比特率
kbit/s
STM-4 622080
应用分类代码

I-4
S-4.1
S-4.2
L-4.1
L-4.1(JE)
L-4.2
L-4.3
工作波长范围
nm
1261～1360
1293～1334
1274～1356
1430～1580
1300-1325
1296～1330
1280～1335
1302～1318
1480～1580
1480～1580
发送机在S点特性
光源类型

MLM
LED
MLM
MLM
SLM
MLM
SLM
SLM
MLM
SLM
SLM
接收机在R点特性
最小过载点
dBm
-8
-8
-8
-8
-8
-8
-8
-8
-8
-8
-8
注1.接收机在设计寿命期间的老化余度为3dB。

表1.1.1-17 STM-4光接口接收端参数规范
应用分类代码

V-4.1
V-4.2
V-4.3
U-4.2
U-4.3
工作波长范围
nm
1290～1330
1530～1565
1530～1565
1530～1565
1530～1565
接收机在MPI-R点特性
最小过载点
dBm
-18
-18
-18
-18
-18

表1.1.1-18 STM-16光接口接收端参数规范
项目
单位
数值
标称比特率
kbit/s
STM-16 2488320
应用分类代码

I-16
S-16.1
S-16.2
L-16.1
L-16.1(JE)
L-16.2
L-16.2(JE)
L-16.3
工作波长范围
nm
1266～1360
1260～1360
1430～1580
1280-1335
1280～1335
1500～1580
1530～1560
1500～1580
发送机在S点特性
光源类型

SLM
SLM
SLM
SLM
SLM
SLM(MQW)
SLM

接收机在R点特性
最小过载点
dBm
-3
0
0
-9
-9
-9
-9
-9
注1.接收机在设计寿命期间的老化余度为3dB。

表1.1.1-19 STM-16光接口接收端参数规范
应用分类代码

V-16.2
V-16.3
U-16.2
U-16.3
工作波长范围
nm
1530～1565
1530～1565
1530～1565
1530～1565
接收机在MPI-R点特性
最小过载点
dBm
-9
-9
-18
-18

表1.1.1-20 STM-64光接口接收端参数规范
项目
单位
数值
标称比特率
kbit/s
STM-64
应用分类代码

I-64.1r
I-64.1
I-64.2r
I-64.2
I-64.3
I-64.5
S-64.1
S-64.2a
S-64.2b
工作波长范围
nm
1260～1360
1290～1330
1530～1565
1530～1565
1530～1565
1530～1565
1290～1330
1530～1565
1530～1565
发送机在MPI-S点特性
光源类型

MLM
SLM
SLM
SLM
SLM
SLM

接收机在MPI-R点特性
最小过载点
dBm
-1
-1
-1
-1
-1
-1
-1
-8
-1
注1.I-64.1r适用于多纵模激光器
2.S-64.2a,3a,5a适用于APD接收机，S-64.2b,3b,5b适用于PIN接收机
3.L-64.2a使用PDC进行色散调节；L-64.2b使用SPM进行色散调节；L-64.2c使用预啁啾进行色散调节
4.V-64.2a使用PDC进行色散调节；V-64.2b使用SPM和PDC相结合进行色散调节

1.1.3输入抖动容限
测试数量：全测；并要求打印出结果。
系统中所有SDH设备输入口抖动容限的验收指标应满足图1.1.1~4和表1.1.1-21~24的要求。
低频抖动特性的测量视仪表情况而定。
STM-1光接口容许的正弦调制输入抖动，应符合图1.1-1和表1.1.1-21规定的容限。
STM1光接口输入抖动容限
表1.1.1-21
频率f (Hz)
抖动幅度(峰峰值)
10 < f £ 19.3
38.9 UI (0.25 us)
19.3 < f £ 68.7
750 f -1 UI
68.7 < f £ 500
750 f -1 UI
500 < f £ 6.5 k
1.5 UI
6.5 k < f £ 65 k
9.8 x 103 f -1 UI
65 k < f £ 1.3 M
0.15 UI

图1.1-1 STM-1 光接口输入抖动容限
STM-4光接口容许的正弦调制输入抖动，应符合图1.1-2和表1.1.1-20规定的容限。
STM4光接口输入抖动容限
表1.1.1-22
频率f (Hz)
抖动幅度(峰峰值)
9.65 < f £ 100
1500 f -1 UI
100 < f £ 1000
1500 f -1 UI
1 k < f £ 25 k
1.5 UI
25 k < f £ 250 k
3.8 x 104 f -1 UI
250 k < f £ 5 M
0.15 UI

图1.1-2 STM-4光接口输入抖动容限
STM-16光接口容许的正弦调制输入抖动，应符合图1.1-3和表1.1.1-23规定的容限。
STM16光接口输入抖动容限
表1.1.1-23
频率f (Hz)
抖动幅度(峰峰值)
10 < f £ 12.1
622 UI
12.1 < f £ 500
7500 f -1 UI
500 < f £ 5 k
7500 f -1 UI
5 k < f £ 100 k
1.5 UI
100 k < f £ 1 M
1.5 x 10 5 f -1 UI
1 M < f £ 20 M
0.15 UI

图1.1-3 STM-16光接口输入抖动容限
STM-64光接口容许的正弦调制输入抖动，应符合图1.1-4和表1.1.1-24规定的容限。
STM64光接口输入抖动容限
表1.1.1-24
频率f (Hz)
抖动幅度(峰峰值)
10 < f £ 12.1
2490 UI (0.25 ms)
12.1 < f £
3.0x104f -1
< f £ 20 k
3.0x104f -1
20 k < f £ 400 k
1.5 UI
400 k < f £ 4 M
6.0 x 10 5 f -1 UI
4 M < f £ 80 M
0.15 UI

图1.1-4 STM-64光接口输入抖动容限
1.1.4抖动产生
测试数量：全测。
本项目测试时，被测设备和仪表应处于同步状态，在输入无抖动的情况下，以60秒时间间隔观察STM-N光输出接口的固有抖动，抖动测试时间应为60秒。
SDH设备的输出抖动采用峰-峰值测量时，不应超过表1.1.1-25所示的值。
SDH设备光接口输出抖动
表1.1.1-25
接口
测量滤波器
峰-峰值
STM-1(光)
500Hz～1.3MHz
0.50UI
65kHz～1.3MHz
0.10UI
STM-4(光)
1000Hz～5MHz
0.50UI
250kHz～5MHz
0.10UI
STM-16(光)
5000Hz～20MHz
0.50UI
1MHz～20MHz
0.10UI
STM-64(光)
20kHz～80MHz
0.50UI
4000kHz～80MHz
0.10UI
STM-1: 1UI=6.43ns STM-4: 1UI=1.61ns
STM-16:1UI=0.40ns STM-64: 1UI=0.10ns
1.2电接口
1.2.1输入抖动容限
测试数量：每个63x2M盘抽测3个2Mb/s支路（不同VC-3时隙）。并要求打印出结果。
本工程SDH设备2048kbit/s支路输入口的正弦调制抖动容限和漂移容限应高于图1.2-1及表1.1.2-1规定容限。测试序列采用O.150建议的长度为2E15-1 的伪随机码（PRBS）。低频抖动特性的测量视仪表情况而定。
2048kbit/s接口的输入抖动和漂移容限
表1.1.2-1
频率f(Hz)
指标要求(峰-峰相位幅度)
12< f £ 4.88 m
18s
4.88 m < f £ 10 m
0.088 f-1s
10 m < f £ 1.67
8.8 ms
1.67 < f £ 20
15 f -1 ms
20 < f £ 2.4 k (注1)
1.5 UI
2.4 k < f £ 18 k (注1)
3.6 x 103 f-1 UI
18 k < f £ 100 k (注1)
0.2 UI
注1 -在运营商网络内的2048kbit/s接口能够被规范为93Hz（代替2.4kHz）或700Hz（代替18kHz）。可是不同运营商之间的接口应采用该表规定的参数，除非经过双方协商认可。
注2 - 1UI = 488ms.

图1.2-1 2048kbit/s接口的输入抖动和漂移容限
1.2.2输出抖动
A.PDH接口的最大允许抖动
PDH网络接口最大允许抖动应不超过表1.1.2-2中所规定的数值。高通测量滤波器具有一阶特性，并按20dB/10倍频程滚降，低通测量滤波器具有最平坦蝶形特性，并按-60dB/10倍频程滚降，测量时间为 60S。
PDH网络接口的最大允许输出抖动
表1.1.2-2
速率
网络接口限值
测量滤波器参数
(kbit/s)
B1 (UIp-p)
B2 (UIp-p)
f1 (Hz)
f3 (kHz)
f4 (kHz)

f1-f4
f3-f4

2048
1.5
0.2
20
18
100
34368
1.5
0.15
100
10
800
44736
5.0
0.1
10
30
400
139264
1.5
0.075
200
10
3500
B.PDH接口的映射抖动、结合抖动
测试数量： 每个63x2M盘抽测3个2Mb/s支路。并要求打印出结果。
本工程支路映射抖动和结合抖动指标见表1.1.2-3。

表1.1.2-3 映射抖动和结合抖动
G.703
比特率
滤波器特性
最大峰—峰抖动
接口
容限
f1
f3
f4
映射抖动
结合抖动

高通
高通
低通
f1—f4
f3—f4
f1—f4
f3—f4
2048
kbit/s
±50
ppm
20Hz
20dB/dec
18kHz
20dB/dec
100kHz
-20dB/dec
0.25
UI
0.075
UI
0.4UI
注1
0.075UI
注1
注1：0.4UI限值对应图1.2.2中a，b，c所示指针测试序列；0.075UI限值对应于图1.2.2中a，b，c,d所示指针测试序列。T2>0.75秒，T3=2ms。
测试所用的指针测试序列如下图：

1.3时钟性能
本将另行单独进行测试，工程中暂不测试。
1.3.1时钟保持精度
本工程SDH设备在保持模式下的稳定度在24小时内不劣于±0.37ppm。
1.3.2自由振荡时的频率精度(验证)
本工程SDH设备的内部时钟自由振荡时的频率精度应为±4.6ppm。 测试时间为一个月。
1.4设备性能检查
1.4.1电源供电保护
检查数量：全部设备
设备应支持主备电源供电方式，并能进行主备电源的正常倒换。
1.4.2交叉矩阵1+1保护
检查数量：全部设备
设备应支持交叉矩阵1+1保护倒换，在任一块交叉矩阵盘故障的情况下设备仍能正常工作。
1.4.3机架声光告警性能
检查数量：全部设备
当有告警产生时，机架应能产生相应的声光告警。
二.传输系统验收测试指标
1．网络性能验收指标
1.1误码性能
1.1.1误码性能工程验收指标
测试数量及时间：对于2.5Gb/s口，每端机所有2.5G b/s支路（本期新配）测24小时，性能满足下述指标；对于155Mb/s口，每端机选择1个155Mb/s支路（本期新配）测24小时，性能满足下述指标，其余支路测15分钟应无误码；对于2Mb/s口每块支路单元盘选择5个支路（59－63CH）测24小时，误码性能应满足下述指标，单元盘其余支路测15分钟应无误码。要求打印出测试结果。
测试前应对每一个2Mb/s电路进行对通测试。为节省时间，测试能够环回方式进行，但指标为一个方向指标。如果测试失败，则应按每方向的方式重新测试。
A.数字段误码性能验收指标
本工程各数字段误码性能验收指标应不劣于表2.1.1-1的要求。
数字段误码性能验收指标
表2.1.1-1
速率等级
15 min
2 hour
24 hour
ES
SES
ES
SES
ES
SES
S15
S15
S2
S2
S24
S24
STM-0
0
0
0
0
0
0
STM-1
0
0
0
0
0
0
STM-4
0
0
0
0
0
0
STM-16
NA
0
NA
0
NA
0
STM-64
NA
0
NA
0
NA
0
B.数字通道误码性能验收指标
本工程各数字通道误码性能验收指标应不劣于表2.1.1-2的要求，并要求打印出结果。
280km数字通道误码性能验收指标
表2.1.1-2
速率（kbit/s）
通道类型
15 min　
2 hour　
24 hour　
ES
SES
ES
SES
ES
SES
S15
S15
S2
S2
S24
S24
2240
VC-12
0
0
0
0
0
0
48960
VC-3
0
0
0
0
0
0
150336
VC-4
0
0
0
0
3
0
601344
VC-4c
NA
0
NA
0
NA
0
2405376
VC-16c
NA
0
NA
0
NA
0
9621504
VC-64c
NA
0
NA
0
NA
0
50km数字通道误码性能验收指标
表2.1-3
速率（kbit/s）
通道类型
15 min　
2 h
