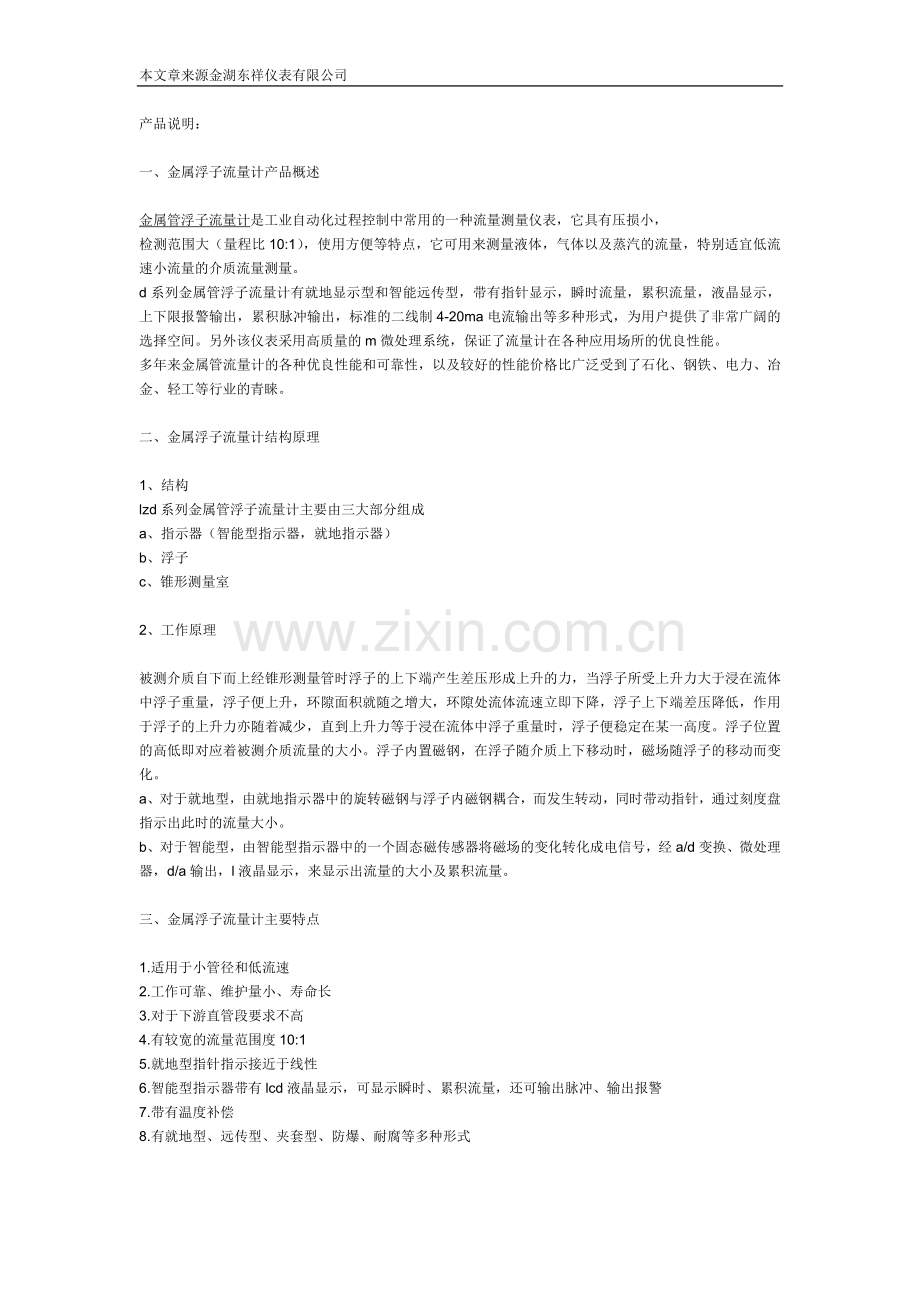

产品说明：

一、金属浮子流量计产品概述

金属管浮子流量计是工业自动化过程控制中常用的一种流量测量仪表，它具有压损小，
检测范围大（量程比10:1），使用方便等特点，它可用来测量液体，气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。
d系列金属管浮子流量计有就地显示型和智能远传型，带有指针显示，瞬时流量，累积流量，液晶显示，上下限报警输出，累积脉冲输出，标准的二线制4-20ma电流输出等多种形式，为用户提供了非常广阔的选择空间。另外该仪表采用高质量的m微处理系统，保证了流量计在各种应用场所的优良性能。
多年来金属管流量计的各种优良性能和可靠性，以及较好的性能价格比广泛受到了石化、钢铁、电力、冶金、轻工等行业的青睐。

二、金属浮子流量计结构原理

1、结构
lzd系列金属管浮子流量计主要由三大部分组成
a、指示器（智能型指示器，就地指示器）
b、浮子
c、锥形测量室

2、工作原理

被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积就随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。
a、对于就地型，由就地指示器中的旋转磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时的流量大小。
b、对于智能型，由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号，经a/d变换、微处理器，d/a输出，l液晶显示，来显示出流量的大小及累积流量。

三、金属浮子流量计主要特点

1.适用于小管径和低流速
2.工作可靠、维护量小、寿命长
3.对于下游直管段要求不高
4.有较宽的流量范围度10:1
5.就地型指针指示接近于线性
6.智能型指示器带有lcd液晶显示，可显示瞬时、累积流量，还可输出脉冲、输出报警
7.带有温度补偿
8.有就地型、远传型、夹套型、防爆、耐腐等多种形式

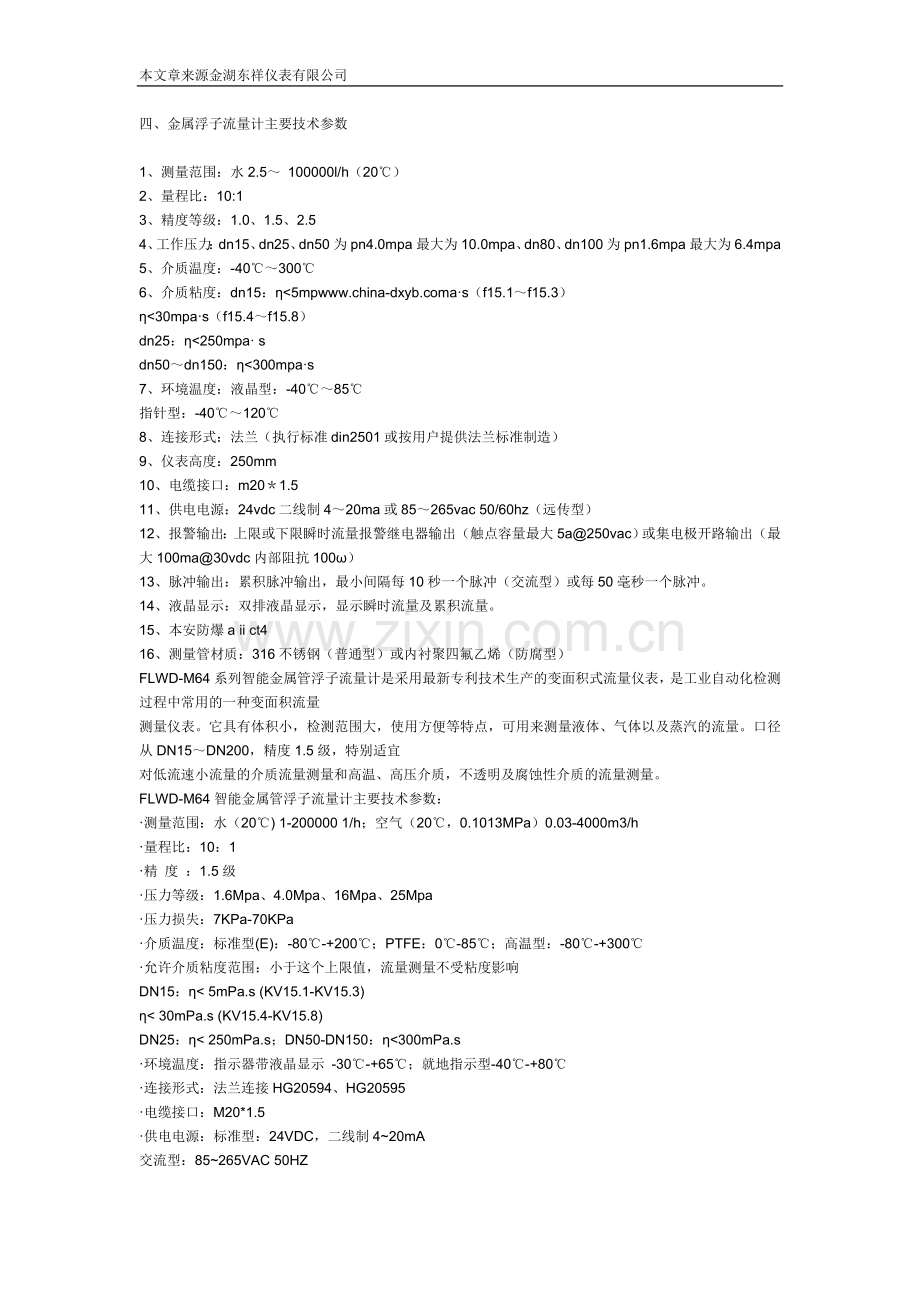

四、金属浮子流量计主要技术参数

1、测量范围：水2.5～ 100000l/h（20℃）
2、量程比：10:1
3、精度等级：1.0、1.5、2.5
4、工作压力：dn15、dn25、dn50为pn4.0mpa最大为10.0mpa、dn80、dn100为pn1.6mpa最大为6.4mpa
5、介质温度：-40℃～300℃
6、介质粘度：dn15：η<5mpwww.china-a·s（f15.1～f15.3）
η<30mpa·s（f15.4～f15.8）
dn25：η<250mpa· s
dn50～dn150：η<300mpa·s
7、环境温度：液晶型：-40℃～85℃
指针型：-40℃～120℃
8、连接形式：法兰（执行标准din2501或按用户提供法兰标准制造）
9、仪表高度：250mm
10、电缆接口：m20＊1.5
11、供电电源：24vdc二线制4～20ma或85～265vac 50/60hz（远传型）
12、报警输出：上限或下限瞬时流量报警继电器输出（触点容量最大5a@250vac）或集电极开路输出（最大100ma@30vdc内部阻抗100ω）
13、脉冲输出：累积脉冲输出，最小间隔每10秒一个脉冲（交流型）或每50毫秒一个脉冲。
14、液晶显示：双排液晶显示，显示瞬时流量及累积流量。
15、本安防爆a ii ct4
16、测量管材质：316不锈钢（普通型）或内衬聚四氟乙烯（防腐型）
FLWD-M64系列智能金属管浮子流量计是采用最新专利技术生产的变面积式流量仪表，是工业自动化检测过程中常用的一种变面积流量
测量仪表。它具有体积小，检测范围大，使用方便等特点，可用来测量液体、气体以及蒸汽的流量。口径从DN15～DN200，精度1.5级，特别适宜
对低流速小流量的介质流量测量和高温、高压介质，不透明及腐蚀性介质的流量测量。
FLWD-M64智能金属管浮子流量计主要技术参数：
·测量范围：水（20℃) 1-200000 1/h；空气（20℃，0.1013MPa）0.03-4000m3/h
·量程比：10：1
·精 度 ：1.5级
·压力等级：1.6Mpa、4.0Mpa、16Mpa、25Mpa
·压力损失：7KPa-70KPa
·介质温度：标准型(E)：-80℃-+200℃；PTFE：0℃-85℃；高温型：-80℃-+300℃
·允许介质粘度范围：小于这个上限值，流量测量不受粘度影响
DN15：η< 5mPa.s (KV15.1-KV15.3)
η< 30mPa.s (KV15.4-KV15.8)
DN25：η< 250mPa.s；DN50-DN150：η<300mPa.s
·环境温度：指示器带液晶显示 -30℃-+65℃；就地指示型-40℃-+80℃
·连接形式：法兰连接HG20594、HG20595
·电缆接口：M20*1.5
·供电电源：标准型：24VDC，二线制4~20mA
交流型：85~265VAC 50HZ
电池型: 3.6V@7.5AH锂电池,可连续使用寿命三年以上
·输出信号：4~20mADC
·报警输出: 上限或下限瞬时流量报警
集电极开路输出：最大100mA@30VDC阻抗100欧
继电器输出：触点容量：1A@30VDC或0.25A@250VAC或 0.5A@125VAC
·脉冲输出: 累积脉冲输出,最小间隔50毫秒（报警和脉冲只能任选其一）
·液晶显示: 瞬时流量显示数值范围:0~50000，累计流量显示范围:0~99999999
·防护等级: IP65
·防爆标志: 本安型:a II CT5 隔爆型:d II BT6
·智能远传型带有多参数标定功能，有数据恢复，数据备份及掉电保护功能
FFM64智能金属管浮子流量计应用优点：
·适用于小管径和低流速介质流量测量；
·可用于低雷诺数的介质的流量测量；
·压力损失较低；
·结构简单，工作可靠，维护量小，使用寿命长；
·对上游直管段要求较低；
·较宽的量程比10：1
·单轴灵敏指示
·非接触耦合传动结构确保位移传输稳定
·智能KVD转换器有就地显示型和智能远传型两种。具有在线双行液晶显示瞬时流量和累积流量的功能；可以实现参数设定；具有数据掉电恢复
功能。
·有本安型、隔爆型可选，可用于易燃、易爆场合
·防护等级：IP65
多年来，金属管浮子流量计因各种优良性能以及较好的性能价格比，广泛应用于石化、钢铁、电力、治金、轻工、食品、制药、水处理等行业
的液体、气体、蒸汽介质的流量测量。
