岩土边坡支护工程人工挖孔灌注桩监理旁站方案.doc

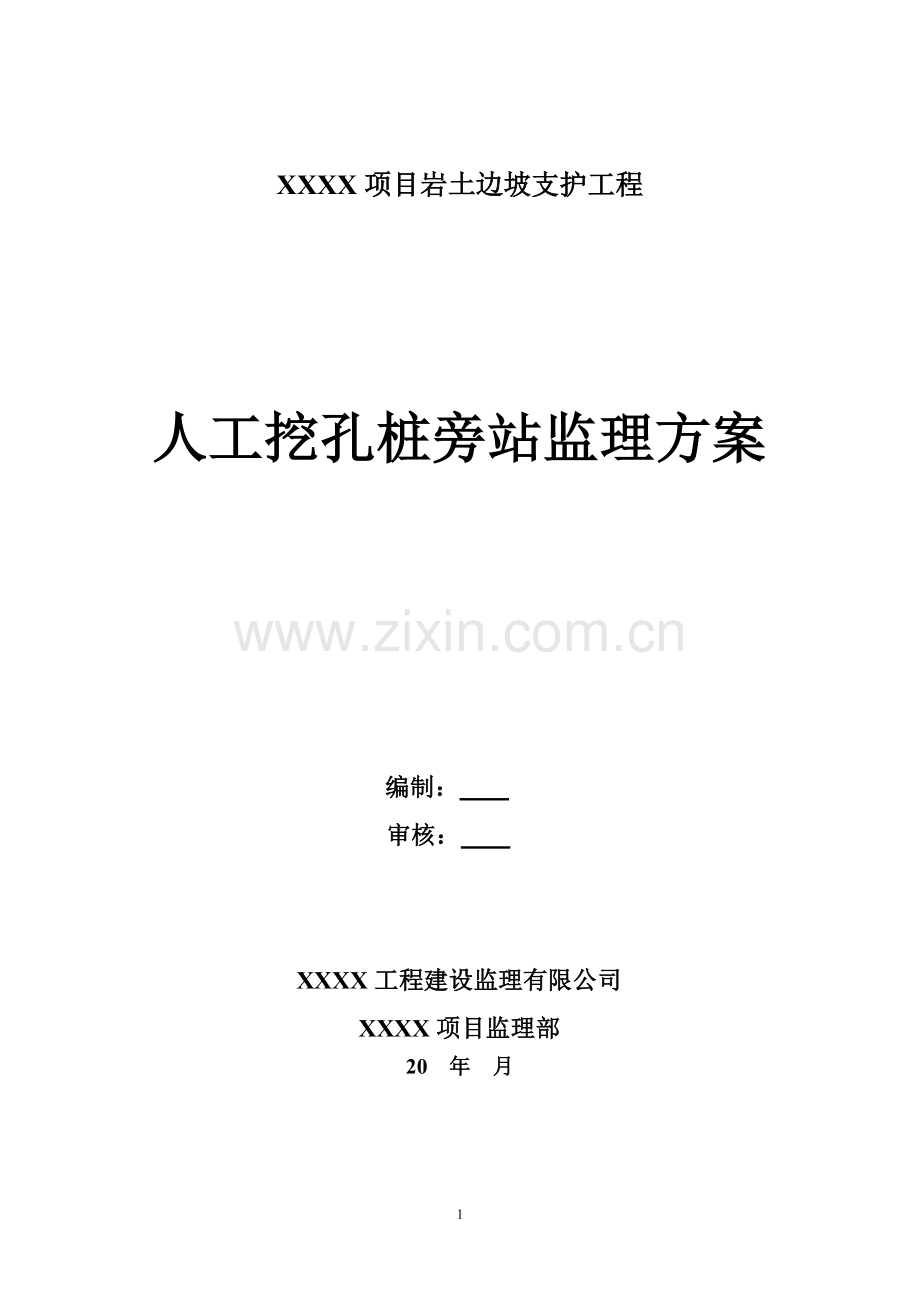

XXXX项目岩土边坡支护工程

人工挖孔桩旁站监理方案

编制：
审核：

XXXX工程建设监理有限公司
XXXX项目监理部
20 年 月

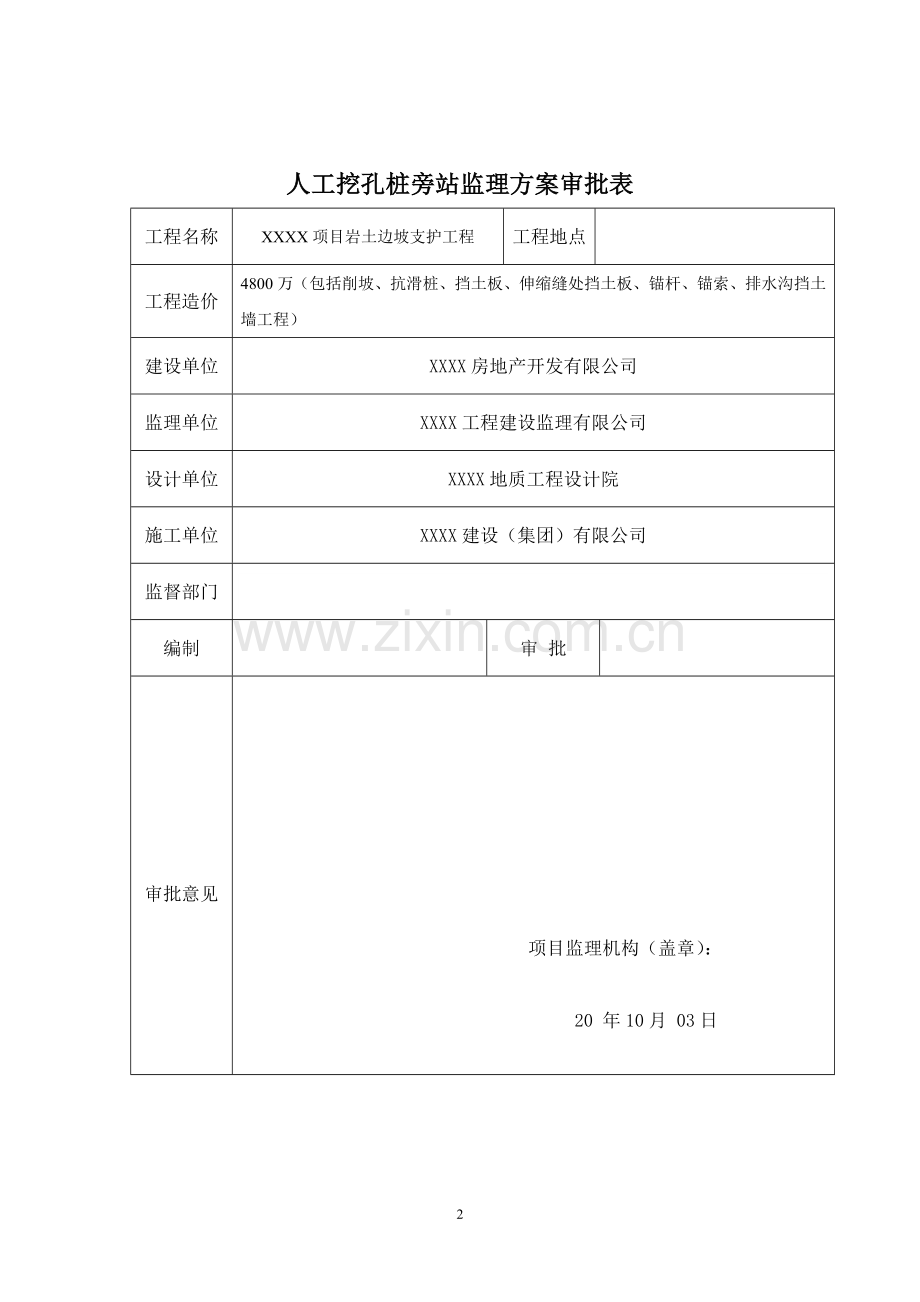

人工挖孔桩旁站监理方案审批表
工程名称
XXXX项目岩土边坡支护工程
工程地点

工程造价
4800万（包括削坡、抗滑桩、挡土板、伸缩缝处挡土板、锚杆、锚索、排水沟挡土墙工程）
建设单位
XXXX房地产开发有限公司
监理单位
XXXX工程建设监理有限公司
设计单位
XXXX地质工程设计院
施工单位
XXXX建设（集团）有限公司
监督部门

编制

审 批

审批意见

项目监理机构（盖章）：

20 年10月 03日

岩土边坡支护工程人工挖孔灌注桩监理旁站方案
一、工程概况
本工程为XXXX项目岩土边坡支护
工程，施工内容主要由削坡、抗滑桩（人工挖孔桩）、挡土板、伸缩缝处挡土板、锚杆锚索结构、排水沟、挡土墙几个分部工程组成。由XXXX黄金建设（集团）有限公司施工，根据工程实际情况结合设计图纸及相关内容，编制本工程人工挖孔桩旁站监理方案。
二、编制依据
根据《建设工程监理规范》GB50319-2000、XXXX市关于印发危险性较大的分部分项工程安全管理办法的通知、以及相关的质量、安全方面对于旁站监理的定义及管理职责等方面的要求，综合本工程围墙桩基采用人工挖孔灌注桩基础施工而编制。
在实施本方案过程中，要求XXXX黄金建设（集团）有限公司项目经理部按旁站监理的内容做好施工组织，与旁站监理人员密切配合共同做好旁站监理工作，使人工挖孔灌注桩子分部工程的施工质量、安全达到施工合同要求的质量标准及安全目标。
三、旁站监理的依据
1. 建筑工程相关的法律、法规；
2. 相关的技术标准、规范、规程；
3. 工程施工图纸、设计文件、设计变更、洽商；
4. 建筑工程施工合同；
5. 委托监理合同；
6. 工程监理规划、监理细则；
7. 工程施工组织设计，相关施工方案。
四、本工程项目监理机构旁站设置情况
总监理工程师：姜海艳 证书编号：50002111
专业监理工程师：向以和 证书编号：渝（08）监工字第487号
五、旁站监理程序
1. 人工挖孔灌注桩的各分项工程施工前XXXX黄金建设（集团）有限公司XXXX项目岩土边坡支护工程项目经理部应提前24小时向项目监理部填报施工申请，经总监理工程师批准并签认申请表并指定旁站监理人员。
2.旁站监理人员在施工现场跟班监督及时发现及处理旁站过程中的质量、安全问题，如实、准确记录好旁站监理过程中的情况，凡双方人员未在旁站记录签字的，不得进行下道工序施工。
3.旁站监理人员实施旁站监理时，发现其施工活动已经或者可能危机工程质量的、危机安全施工并可能或者已经存在重大安全隐患的，应当及时向监理工程师或总监理工程师报告，由总监理工程师下达局部暂停施工指令或采取其他应急措施。
4. 人工挖孔灌注桩没有通知实施旁站监理或者没有旁站监理记录的，监理工程师或总监理工程师不得在相应的文件上签字
六、旁站监理的职责

3

b、每日开工前必须检测井下的有毒有害气体，并应有足够的安全措施。桩孔开挖深度超过6m时，应配有专门的送风设备向井下输送洁净空气。
c、挖出的土石方应及时运离孔口，不得堆放在孔口四周1m范围内，机动车辆的通行不得对井壁的安全造成影响。
d、施工现场的一切电源、电路的安装和拆除必须由持证电工操作；电器必须严格接地、接零和使用漏电保护器；严禁一闸多用；照明应采用安全矿灯或12V以下的安全灯具。
e、检查监督执行施工方案和执行强制性条文的情况。如果发现施工单位有违反工程强制性条文的行为，应责成施工单位立即进行整改。
f、检查监督按图纸和工程变更与洽商进行施工情况;检查监督施工单位对混凝土塌落度等现场检查情况；检查监督保证安全施工的安全技术措施及其执行情况；
g、对施工活动已经或者可能危及工程质量、施工安全的情况，应及时向总监理工程师报告，由总监理工程师下达局部工程停工施工令或采取其它应急措施 ；
h、对施工单位在施工中的各种违规言行以及由此造成的工程质量和施工安全方面的不良后果，应及时用相关的监理手段进行记录、录音或摄像，以作为正当监理的现场见证。
3、旁站监理的事后控制
a、旁站监理工作结束后，监理人员和施工单位的质检员应在《旁站监理记录》上签字，且应由施工单位的质检、安全员先行签字。
b、整理并保存好在旁站监理过程中有关的原始记录，见证资料等质量可追溯材料（包括录音、摄像等资料），作为当次《旁站监理记录》的附件一起交给相关监理工程师或总监理工程师存查。
c、将旁站监理的实施概况扼要即如当天的监理日记。
八、旁站监理质量控制要点
（一）人工挖孔灌注桩
1、主控项目：
原材料符合设计要求
桩径：允许偏差-20mm
桩身强度：查28天试块强度
地基承载力：是否符设计要求（由中盐勘察设计院及具备检测资质的机构验收认定，责任主体单位参与）。
2、一般项目：
桩身光整性：按桩基检测规范要求。
桩位偏差：满堂布桩≤0.40D
桩垂直度：≤1.5%
桩长：+100mm
3、安全控制：施工过程中的相应措施是否满足工程需求，有害气体的检测及落实情况，管理人员到位情况，通风设备的完好情况，应急措施的设备，机具准备情况，施工完毕的及正在施工的桩的安全防护情况。
（二）锚杆及锚索工程
1、锚杆水平间距为3m，局部特殊情况详见施工图或是由设计单位人员根据现场实际情况确定。
2、自由段防腐：二涂二布双层防护。
3、锚固段防腐：除锈除油后，要求杆件周围水泥砂浆保护层厚度不小于25mm。
4、注浆液挡墙均匀随拌随用注浆压力不宜低于0.5Mpa。
5、锚索采用S15.2的钢绞线。
