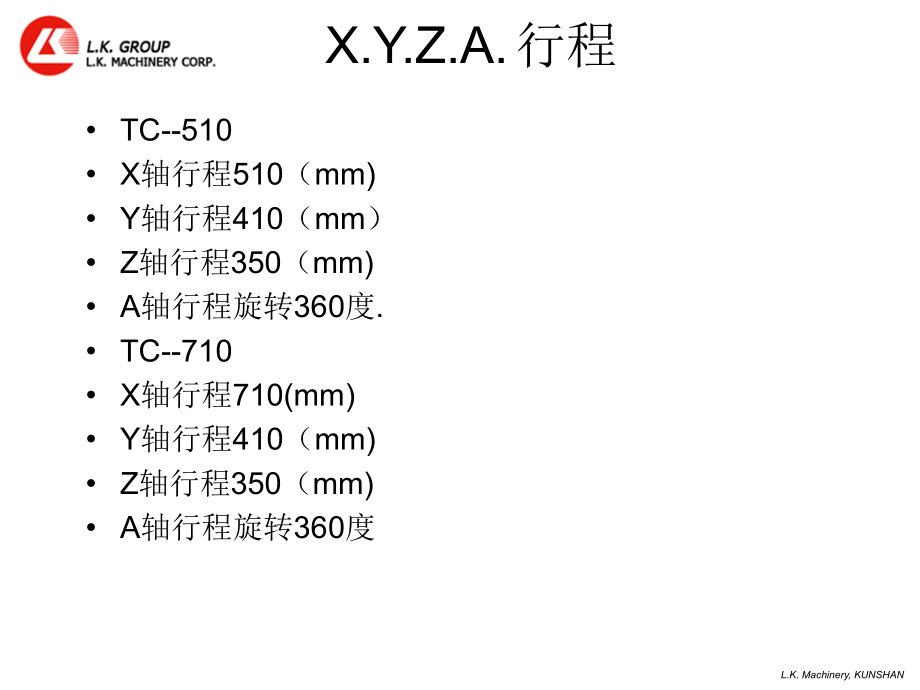

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,2013年5月,三菱原点设置步骤,L.K.Machinery,KUNSHAN,X.Y.Z.A.行程,TC-510,X轴行程510（mm),Y轴行程410（mm）,Z轴行程350（mm),A轴行程旋转360度.,TC-710,X轴行程710(mm),Y轴行程410（mm),Z轴行程350（mm),A轴行程旋转360度,L.K.Machinery,KUNSHAN,原点设置步骤,1)MDI模式-按维护-按参数-按参数编号-2049-这时需输入密码-密码MPARA-按Input-将光标移动到参数2049，X/Y/Z/A/位置，-把2049位置X/Y/Z/A/四轴清零，0/0/0/0/-按Input-重启NC.,2)选择手轮模式-把X/Y/Z/A/四轴摇到原点标识位置-选择模式MDI-按维护-按参数编号-输入密码MPARA-把2049X/Y/Z/A/三轴改为4/4/4/4/-按Input-重启NC.,L.K.Machinery,KUNSHAN,图示第四页步骤,开机,L.K.Machinery,KUNSHAN,MDI模式,L.K.Machinery,KUNSHAN,图示第四页步骤,松开急停,L.K.Machinery,KUNSHAN,图示第四页步骤,按维护,L.K.Machinery,KUNSHAN,图示第四页,密码输入,MPARA,L.K.Machinery,KUNSHAN,图示第四页,按输入,L.K.Machinery,KUNSHAN,图示第四页,按绝对位置,L.K.Machinery,KUNSHAN,图示第四页,注意轴的切换,将X/Y/Z/A/四轴,绝对位置和基准,点设定为一,L.K.Machinery,KUNSHAN,原点设置步骤,3）按开机按钮-选择MDI模式-松开急停开关-按维护-按密码输入-密码MPARA-Input-按绝对位置-将X/Y/Z/A/四轴的绝对位置和基准点设定为一-（注意按下一轴）,以上为文字叙述，谢谢！,L.K.Machinery,KUNSHAN,以上,敬请指导,!,
