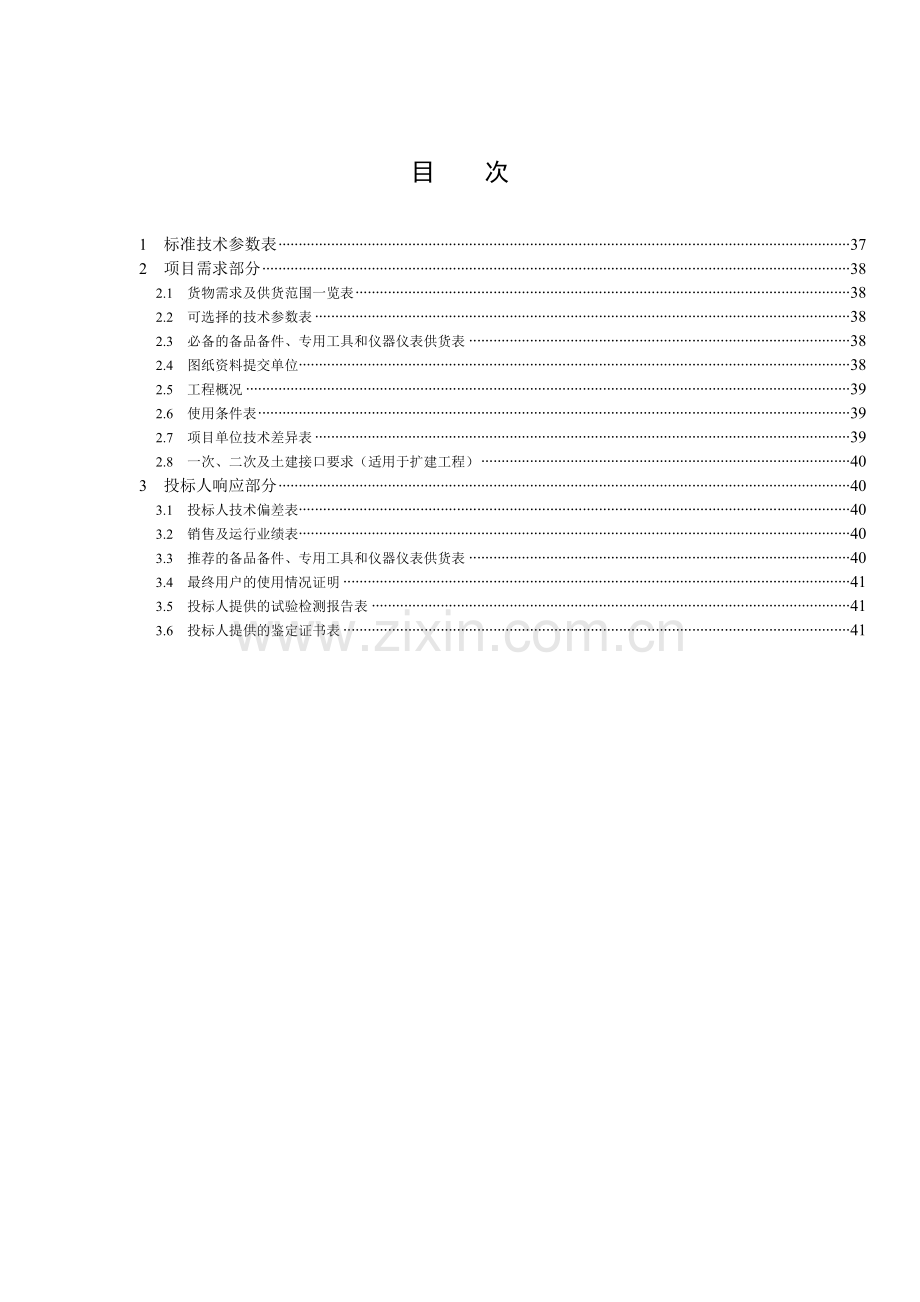

目 次
1 标准技术参数表 37
2 项目需求部分 38
2.1 货物需求及供货范围一览表 38
2.2 可选择的技术参数表 38
2.3 必备的备品备件、专用工具和仪器仪表供货表 38
2.4 图纸资料提交单位 38
2.5 工程概况 39
2.6 使用条件表 39
2.7 项目单位技术差异表 39
2.8 一次、二次及土建接口要求（适用于扩建工程） 40
3 投标人响应部分 40
3.1 投标人技术偏差表 40
3.2 销售及运行业绩表 40
3.3 推荐的备品备件、专用工具和仪器仪表供货表 40
3.4 最终用户的使用情况证明 41
3.5 投标人提供的试验检测报告表 41
3.6 投标人提供的鉴定证书表 41
1 标准技术参数表
投标人应认真逐项填写电能质量在线监测装置标准技术参数表（见表1、表2）中“投标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表9投标人技术偏差表。
表1 电能质量在线监测装置标准技术参数表
序号
参 数 名 称
单位
标 准 参 数 值
招标人需求值
投标人保证值
1
交流电压回路过载能力
额定电压的倍
（投标人填写）
2
交流电流回路过载能力
1.2IN，连续工作；2IN，1s
（投标人填写）
3
交流电压回路功率损耗（每相）
VA
≤0.75
（投标人填写）
4
交流电流回路功率损耗（每相）
VA
≤0.5（IN=1A），≤0.75（IN=5A）
（投标人填写）
5
基波电压、电流误差
≤0.2％
（投标人填写）
6
电压偏差误差
≤0.5％
（投标人填写）
7
频率偏差误差
Hz
≤±0.01
（投标人填写）
8
三相电压不平衡度误差
≤0.2％
（投标人填写）
9
三相电流不平衡度误差
≤0.5％
（投标人填写）
10
闪变误差
≤5％
（投标人填写）
11
电压波动误差
≤5％
（投标人填写）
12
谐波次数
次
≥15
（招标人填写）
（投标人填写）
13
存储容量
MB
（招标人填写）
（投标人填写）
14
通信接口
以太网端口至少1个，RS232/ RS485接口至少1个
（招标人填写）
（投标人填写）
本地维护接口
以太网端口1个或RS232/RS485接口1个
（招标人填写）
（投标人填写）
15
其他
表2 电能质量在线监测装置功能选择表
序号
参 数 名 称
单位
投标人可选项
投 标 人 响 应 值
1
电压偏差
□
（投标人填写）
2
频率偏差
□
（投标人填写）
3
三相不平衡度
□
（投标人填写）
4
负序电流
□
（投标人填写）
5
谐波
□
（投标人填写）
6
电压波动
□
（投标人填写）
7
其他
注 1. 项目单位对本表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。项目单位技术差异表与本表中参数不同时，以项目单位技术差异表给出的参数为准。
2. 参数名称栏中带*的参数为重要参数。如不能满足要求，将被视为实质性不符合招标文件要求。
2 项目需求部分
2.1 货物需求及供货范围一览表
货物需求及供货范围一览表见表3。
表3 货物需求及供货范围一览表
序号
名 称
单位
招 标 人 要 求
投 标 人 响 应
型式、规格
数量
型式、规格
数量
1
电能质量在线监测装置
台
2
柜体及附件
面
3
打印机
台
4
其他
2.2 可选择的技术参数表
可选择的技术参数表见表4。
表4 可选择的技术参数表
序号
名 称
参 数
投标人响应
备 注
1
装置工作电源
（招标人填写）
2
额定输入电流
（招标人填写）
3
额定输入电压
（招标人填写）
4
屏柜颜色
（招标人填写）
5
屏柜尺寸
（招标人填写）
6
其他
（招标人填写）
2.3 必备的备品备件、专用工具和仪器仪表供货表
必备的备品备件、专用工具和仪器仪表供货表见表5。
表5 必备的备品备件、专用工具和仪器仪表供货表
序号
名 称
单位
招 标 人 要 求
投 标 人 响 应
型号和规格
数量
型号和规格
数量
1
2
3
4
5
6
2.4 图纸资料提交单位
经确认的图纸资料应由卖方提交表6所列单位。
表6 卖方提交的须经确认的图纸资料及其接收单位
提交图纸资料名称
接收图纸单位名称、地址、邮编、电话
提交份数
提 交 时 间
认可图、最终图
说明书
出厂试验报告
（附电子文档）
（设计单位）
1）技术协议签订后2周内，供货商应提供认可图纸。
2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。
3）供货商收到经确认的图纸2周内提出最终图纸
认可图、最终图
说明书
出厂试验报告
（附电子文档）
（买方）
2.5 工程概况
2.5.1 项目名称
2.5.2 项目单位
2.5.3 工程规模
2.5.4 工程地址
2.5.5 交通、运输
2.6 使用条件表
使用条件表见表7。
表7 使 用 条 件 表
序号
名 称
单位
招标人要求值
投标人保证值
1
电源的频率
Hz
50
（投标人填写）
2
环境温度
日最高温度
℃
40
（投标人填写）
日最低温度
－10
（投标人填写）
日最大温差
25
（投标人填写）
3
湿度
日相对湿度平均值
％
≤95
（投标人填写）
月相对湿度平均值
≤90
（投标人填写）
4
海拔高度
m
≤2000
（投标人填写）
5
耐受地震能力
水平加速度
m/s2
0.3g
垂直加速度
m/s2
0.15g
6
用途
组屏/单装置
（项目单位提供）
（投标人填写）
7
安装方式
集中/分散
（项目单位提供）
（投标人填写）
注 表中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。
2.7 项目单位技术差异表
项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时，应逐项在表8项目单位技术差异表中列出，并以该差异表给出的参数为准。投标人应对表8所列的技术参数进行确认。
表8 项目单位技术差异表
序号
项 目
标准参数值
项目单位要求值
投标人保证值
1
2
……
序号
项 目
变更条款页码、款号
原表达
变更后表达
1
2
……
2.8 一次、二次及土建接口要求（适用于扩建工程）
3 投标人响应部分
投标人需填写专用部分的第1和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时，以项目单位技术差异表为准。“投标人保证值”不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，应填写投标人技术偏差表（见表8）。“投标人保证值”应与型式试验报告及其他性能试验报告相符。
3.1 投标人技术偏差表
投标人提供的产品技术规范应与本规范中规定的要求一致。若有偏差投标人应如实、认真地填写偏差值；若无技术偏差则视为完全满足本规范的要求，且在投标人技术偏差表（见表9）中填写“无偏差”。
表9 投标人技术偏差表
序号
项 目
对应条款编号
技术招标文件要求
偏 差
备 注
1
2
3
3.2 销售及运行业绩表
销售及运行业绩表见表10。
表10 销售及运行业绩表
序号
产品型号
运行单位
投运数量
投运时间
联系人及电话
备 注
1
2
3
4
5
6
3.3 推荐的备品备件、专用工具和仪器仪表供货表
推荐的备品备件、专用工具和仪器仪表供货表见表11。
表11 推荐的备品备件、专用工具和仪器仪表供货表
序号
名 称
型号和规格
单 位
数 量
1
2
3
4
5
6
3.4 最终用户的使用情况证明
3.5 投标人提供的试验检测报告表
投标人提供的试验检测报告表见表12。
表12 投标人提供的试验检测报告表
序号
产品型号名称
试验报告类别和内容
依据标准
试验时间
试验单位
1
2
3
4
3.6 投标人提供的鉴定证书表
投标人提供的鉴定证书表见表13。
表13 投标人提供的鉴定证书表
序号
鉴定产品型号名称
组织鉴定单位
依 据 标 准
鉴 定 时 间
1
2
3
4
5
