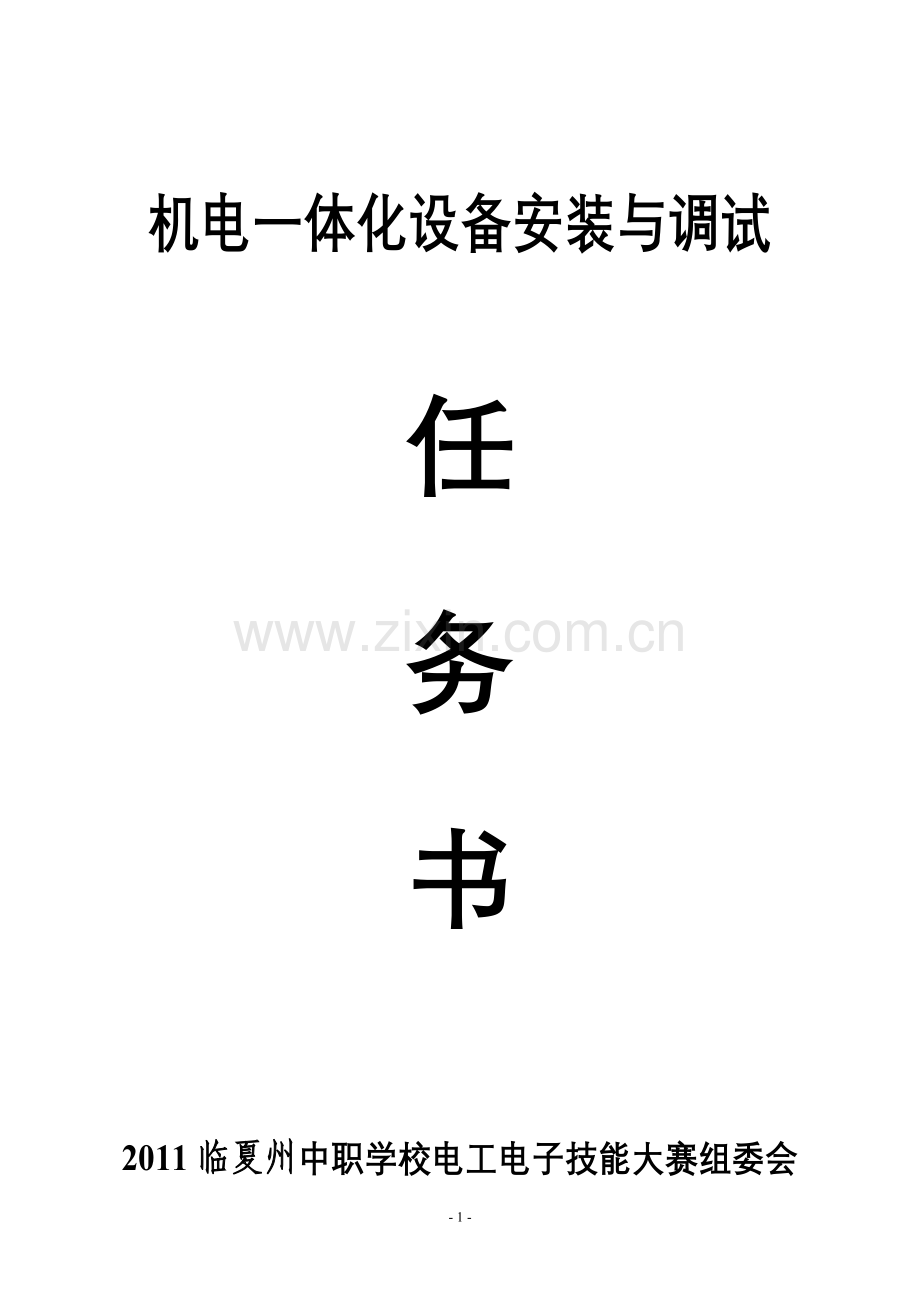

机电一体化设备安装与调试

任

务

书

2011临夏州中职学校电工电子技能大赛组委会

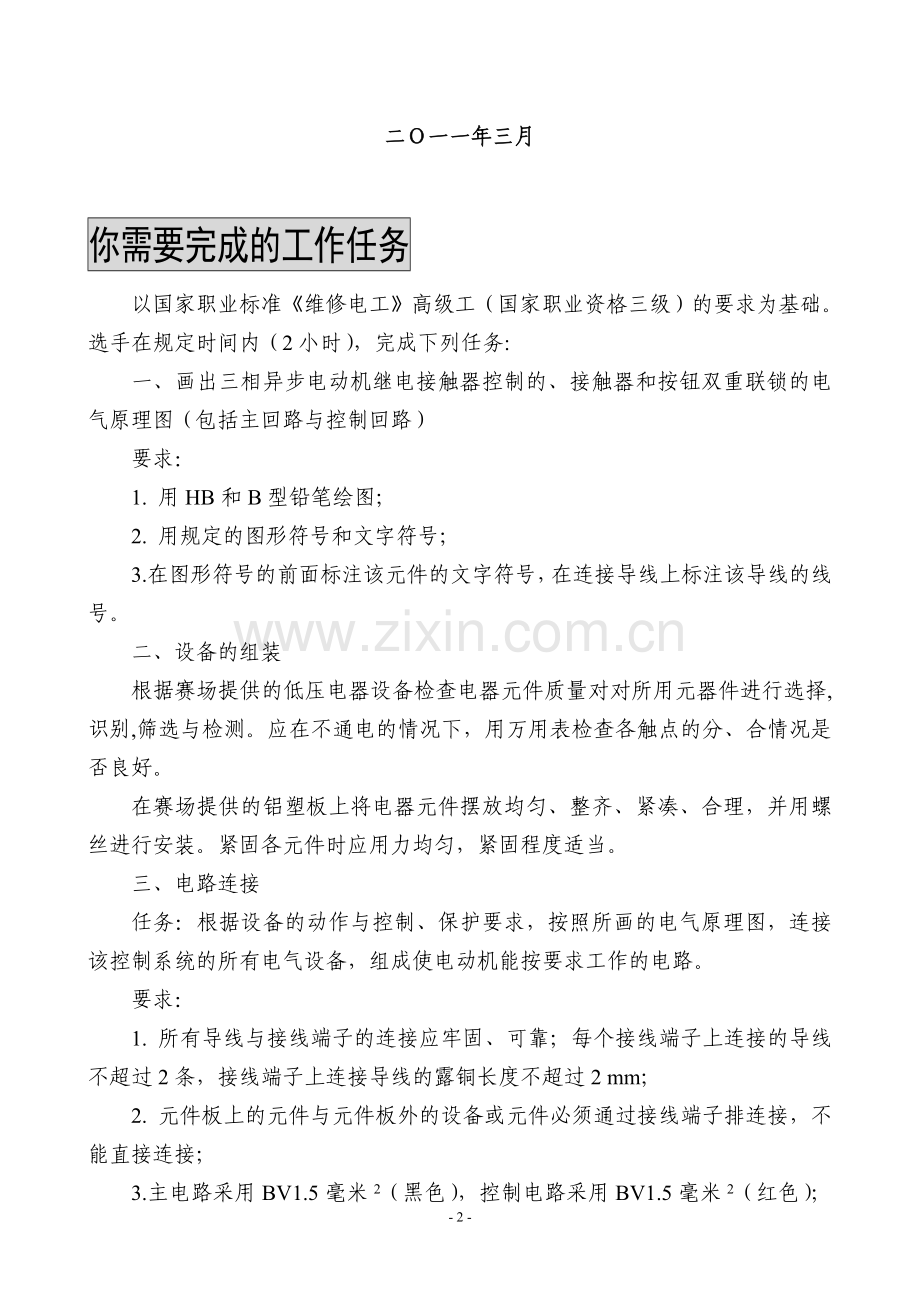

二Ｏ一一年三月

你需要完成的工作任务
以国家职业标准《维修电工》高级工（国家职业资格三级）的要求为基础。选手在规定时间内（2小时），完成下列任务:
一、画出三相异步电动机继电接触器控制的、接触器和按钮双重联锁的电气原理图（包括主回路与控制回路）
要求：
1. 用HB和B型铅笔绘图；
2. 用规定的图形符号和文字符号；
3.在图形符号的前面标注该元件的文字符号，在连接导线上标注该导线的线号。
二、设备的组装
根据赛场提供的低压电器设备检查电器元件质量对对所用元器件进行选择,识别,筛选与检测。应在不通电的情况下，用万用表检查各触点的分、合情况是否良好。
在赛场提供的铝塑板上将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装。紧固各元件时应用力均匀，紧固程度适当。
三、电路连接
任务：根据设备的动作与控制、保护要求，按照所画的电气原理图，连接该控制系统的所有电气设备，组成使电动机能按要求工作的电路。
要求：
1. 所有导线与接线端子的连接应牢固、可靠；每个接线端子上连接的导线不超过2条，接线端子上连接导线的露铜长度不超过2 mm；
2. 元件板上的元件与元件板外的设备或元件必须通过接线端子排连接，不能直接连接；
3.主电路采用BV1.5毫米2（黑色），控制电路采用BV1.5毫米2（红色）；接地线采用BVR1.5毫米2（绿/黄双色线）。布线时要符合电气电子原理图，先将主电路的导线配完后，再配控制回路的导线；布线时还应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动等要求，具体注意以下几点：
a.走线通道应尽可能少，同一通道中的沉底导线 ，按主、控电路分类集中，单层平行密排，并紧贴敷设面。
b.同一平面的导线应高低一致或前后一致，不能交叉。当必须交叉时，该根导线应在接线端子引出时，水平架空跨越，但必须属于走线合理。
 c.布线应横平竖直，变换走向应垂直。
 d.导线与接线端子或线桩连接时，应不压绝缘层、不反圈及不露铜过长。并做到同一元件、同一回路的不同接点的导线间距离保持一致。
 e.一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。
 f.布线时，严禁损伤线芯和导线绝缘。
 g.布线时，不在控制板上的电器元件要从端子排上引出。
4、按图检验控制板布线正确性。
电路线路连接好后，学生应先自行进行认真仔细的检查，以确认线路连接正确无误。
5、接电源、电动机等控制板外部的导线。
经教师检查后，通电试车。
①接通电源。合上电源开关QS。
 ②正转启动电路。按下启动按钮，观察线路和电动机运行有无异常现象，并观察电动机控制电器的动作情况和电动机的旋转方向。
 ③反转启动电路。按下反转启动按钮SB3，同时观察电动机控制电器的动作情况和电动机的旋转方向的改变。
 ④停止运行。按下停止按钮，接触器KM1线圈失电，KM1自锁触头分断解除自锁，且KM1主触头分断，电动机M失电停转。
 6、结束。电路工作结束后，应切断电动机的三相交流电源。

设备情况描述
一、 BR-201C电工(柜式双面)型实训考核装置
本装置可以完成电工技术、工厂电气控制、机床线路控制、可编程控制器技术、变频调速技术、直流电机调速系统等多门课程的实训及考核；该装置包含以下资源：电源控制单元、三相交流电源、直流电源、可编程控制器（PLC）、变频器、接触器、按钮、指示灯、继电器、交直流电动机等模块。可以构建各类控制系统。柜式结构实训特点明显，气氛更接近于工厂实际。基本涵盖了目前中等职业教育电工专业课程的大部分专业技能实训项目。
二、BR-201C电工(柜式双面)型实训考核装置使用的元件和部件如下：
提供三相断路器，二相断路器，单相电能表、三相电能表、互感器、熔断器（5A）、交流接触器、热继电器、数字式时间继电器、、按钮开关（常开、常闭）、急停按钮、行程开关、信号指示灯（红、绿、白、黑）、万能转换开关、选择按钮、交流电压表(指针式镜面交流电压表,数字式交流电压表)、交流电流表(指针式镜面交流电流表,数字式交流电流表)、功率因数表、三相异步电机WDJ16－1一只，380V/Δ、100W、三相鼠笼异步电机：WDJ26 交流380V/△

____________________________________________________________________

填写：
考号 ，工位号 完成时间：
然后清洁自己的工位，收拾自己的工具、用具。将这份任务书交给监考老师，离开工作竞赛场。
