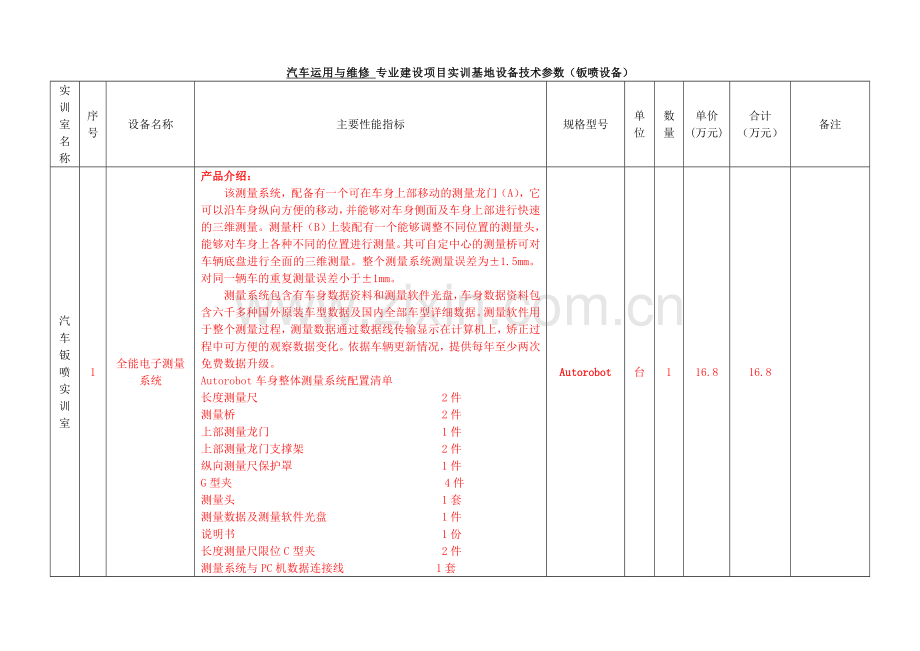

汽车运用与维修 专业建设项目实训基地设备技术参数（钣喷设备）
实训室名称
序号
设备名称
主要性能指标
规格型号
单位
数量
单价(万元)
合计
（万元）
备注
汽车钣喷实训室
1
全能电子测量系统
产品介绍：
该测量系统，配备有一个可在车身上部移动的测量龙门（A），它可以沿车身纵向方便的移动，并能够对车身侧面及车身上部进行快速的三维测量。测量杆（B）上装配有一个能够调整不同位置的测量头，能够对车身上各种不同的位置进行测量。其可自定中心的测量桥可对车辆底盘进行全面的三维测量。整个测量系统测量误差为±1.5mm。对同一辆车的重复测量误差小于±1mm。
测量系统包含有车身数据资料和测量软件光盘，车身数据资料包含六千多种国外原装车型数据及国内全部车型详细数据。测量软件用于整个测量过程，测量数据通过数据线传输显示在计算机上，矫正过程中可方便的观察数据变化。依据车辆更新情况，提供每年至少两次免费数据升级。
Autorobot车身整体测量系统配置清单
长度测量尺 2件
测量桥 2件
上部测量龙门 1件
上部测量龙门支撑架 2件
纵向测量尺保护罩 1件
G型夹 4件
测量头 1套
测量数据及测量软件光盘 1件
说明书 1份
长度测量尺限位C型夹 2件
测量系统与PC机数据连接线 1套
PC计算机 1套
投标提供厂家授权
Autorobot
台
1
16.8
16.8

2
大梁独立体校正修复台
功能简介：
该B15型矫正仪，是由一个主体台架和一个高效的编号为514F的矫正单元组成。
由于配有双功能液压缸，矫正单元的矫正塔可以轻松完成拉伸和顶推的任务。514F装有轮子，因此可以方便地将其移动到其他矫正台上，以完成多种拉伸需要。514F矫正单元的功能可以由几个平台或车间共同享用。这就使得在资金上投入较少的维修场站有了最好的选择。可以在该系统上增加两套额外的拉塔。当把编号为B20-6的拉塔安装在矫正台的两侧时，使用者就能够同时对三点进行复杂的拉伸工作。如果使用编号为300C+的3维测量系统对底盘进行测量，并使用编号为695F的3维测量系统对上部车身进行测量，矫正工作将更加快捷。
操作更简单：组合卡具专利技术及特质拉塔使用便捷，更适于快速修。
测量更精确：电子和机械三维测量系统，方便操作，顶部测量点更多。
采用新型推/拉技术对车身进行矫正拉力大，防止车身二次变形。效果好。
顶端拉伸便捷，效果为同行最佳。
除主机以外的各部件均为模块化设计，可自选搭配。
拉塔采用航空铝材料，重量减轻并大大提高设备强度。
技术参数
工作台最大长度 8.6m
工作台最大宽度 4.31m
工作台整体高度 2.27-4.3m
工作台举升最大高度 1.7m
工作方式 气动，液压举升
工作电压 遥控器充电电压 拉塔最大拉力 10t
拉塔最大顶力 6t；
拉塔最大工作力 16t
拉塔工作范围 前拉塔：180°（水平）
后拉塔：180°（垂直）
侧拉塔：180°（垂直）
最大举升重量 4000kg
投标提供厂家授权
Autorobot
B15
台
1
26.8
26.8

汽车钣喷实训室
3
变频水冷式对焊机
1.变频水冷式对焊机通过冷却水循环装置在焊接过程中对设备主机和焊枪等部位进行降温，其焊枪、焊臂和水冷设备，具有过热保护功能，保证工作性能始终处于稳定状态，满足修理人员长时间连续使用设备进行焊接作业的需要；
2.采用最新高频焊接技术,焊接温度低,降低工件的氧化程度,大幅提高焊接质量和效率，可有效保证所有的焊点效果相同；
3. 焊接能力是传统焊机的数倍，集点焊、对焊、介子等功能于一体，可实现单面点焊，双面对焊，并且通过外接不同的介子可进行车身局部凹陷整平，车身局部凸起整平，以及点焊螺栓、垫片和局部加热等功能；
4. 焊枪可360°自由移动和旋转，配有两种不同长短的焊臂，可进行门边、纵梁、车身底板及其它各种部位的焊接；﹡ 配有支架小车、介子枪、点焊对焊枪、介子附件、电源线、压缩空气调节锁定净化装置和枪把线吊架；
5. 人性化的控制界面，简单易掌握，是简单高效工作的首选设备。
6.技术参数:电源电压 3x400 V / 额定功率（50%负载循环） 25 kVA/ 短路次级电流 11.5 kA / 最大焊接次级电流 11.5 kA / 额定频率 50/60 Hz / 次级空载电压 17 V / 变频频率 1500 Hz / 保险熔断电流 32 A / 23升冷却储水箱 23 L/ 尺寸 760x640x1000 mm / 重量 113 Kg
90PUNTPI12
台
1
16.88
16.88

汽车钣喷实训室
4
悬臂无尘干磨系统
1、5.5M，180度迴轉可折疊懸臂，可搭配兩台研磨機
2、電壓：110V~220V
3、最大消耗功率：2700W
4、最大風量：350m3/hr
5、最大真空壓：2300mm H2O
6、500W投射型鹵素燈
7、氣動圓形偏心振動细磨995BD
8、氣動大方形振動粗磨机803BD
9、安全型工業雙馬達吸塵器
10、50L超大不鏽鋼集塵桶
11、擁有自動啟動、延時關機、及自動、手動兩種選擇
12、三組電源動力
13、2組吸塵口
14、3組壓縮空氣快速接頭 13、壓力調節器、過濾器、壓力表、飛行駕駛艙指示燈、
15、緊急電源開關（緊急時可瞬間切斷電源）
16、附工具架可懸掛研磨機、集塵管
配： 1、方形中央吸塵研磨機
2、7,000RPM
3、偏擺5mm
4、2.1KG
5、底盤尺寸：98x176 mm
6、#80 砂紙-25pcs
7、#120 砂紙-25pcs
8、#240 砂紙-25pcs
9、#400 砂紙-25pcs
配 1、圓形自吸/中央吸塵研磨機
2、12,000RPM
3、偏擺5mm
4、1.5KG
5、底盤尺寸： 5"6H
6、#80 砂紙-25pcs
7、#120 砂紙-25pcs
8、#240 砂紙-25pcs
9、#400 砂紙-25pcs
W-900-800
台
2
7.947
15.894

5
快速点焊机
·可对不同的钢车身以及不锈钢等多种材料的车身进行修复;
·具有单面点焊和双面点焊功能;设计独有的电缆线挂架,带有前后伸缩功能,·可360度转动;三角片直接点焊修复;
·100%铜芯变压器
·输入电压:380V或220V  50/60Hz         瞬间最大电流:9900A
·外形尺寸:920X600X1780mm
·工作档位：无极可调
GAD-9999
台
4
0.65

6
介子机
外型修复机的特点：移动方便，操作简单，输出功率大，具有碰焊拉伸，加热，收缩，薄板，点焊，螺柱，钢板切割，薄板焊接功能。正确使用该机，不需车辆解体，即能迅速将汽车修复，是汽车维修行业最理想的必备设备之一。
功能特点：
独特的自动监测电网电压功能
具有焊机温度到达临界时，焊机自动进行冷却状态功能
采用独特高精度时间调整系统
配有多个直拉三角片供直拉钣金时使用
输入电压380 50/60Hz
输入功率KVA 20
输入电流A 52
瞬间最大电流A 5400
输出电压V 碳棒加热 AC6-10V
介子熔直 ACI-12V
碰焊 AC1-13V
单面焊接厚度MM 0.8+1.2
工作方式 连续
定时工作时间 0-99毫秒 时间自定
工作档位 A B C
电缆长度MM 2300+1900
真空吸力KG 180KG
爪式拉力器 有
直拉焊枪 有
外型尺寸MM 620 x 450 x 980
重量KG 80
具有多种钣金缩火，介子，直拉，电焊，压平，
波纹线，螺柱，OT式拉圈，三角片等焊接功能
数字化显示
GAD-7800AT
台
4
0.35

7
二氧化碳保护焊机
本机采用国外先进技术,由微处理器控制,由于采用先进的数字化控制技术和人性化控制设计,操作时只需选择与焊接工件符合的挡位即能达到最佳的焊接效果
独特的自动监测输出电流.
配有高精度双路时间调整系统.
配有原装进口的送丝机构可任意选择.
采用最实用,可靠的先进技术和工艺.
输入电压：380V； 额定最大输入电流16.8A； 最大有效电流12.5A；
焊接电流35-280A， 绝缘等级F， 采用实芯铝焊丝1.0mm-1.2mm，档位10档，电压调节级数：无极；电流调节级数：无极调节
外形尺寸：700×385×760
NBC-250
台
4
0.36

汽车钣喷实训室
8
风冷式对焊机
1. 风冷式对焊机通过空气调节装置在焊接过程中对设备主机和焊枪等部位进行降温，几秒钟即可迅速启动和调节，满足修理人员长时间连续使用设备进行焊接作业的需要；
2. 采用最新高频焊接技术,焊接温度低,降低工件的氧化程度,大幅提高焊接质量和效率，可有效保证所有的焊点效果相同；
3. 焊接能力是传统焊机的数倍，集点焊、对焊、介子等功能于一体，可实现单面点焊，双面对焊，并且通过外接不同的介子可进行车身局部凹陷整平，车身局部凸起整平，以及点焊螺栓、垫片和局部加热等功能；
4. 焊枪配有两种不同长短的焊臂，可进行门边、纵梁、车身底板及其它各种部位的焊接；
5. 配有支架小车、介子枪、点焊对焊枪、介子附件、电源线、压缩空气调节锁定净化装置和枪把线吊架；
6. 风冷点焊机设置多样，简单有效，是修理人员的理想选择。 7.技术参数:电源电压 2x400 V/ 额定功率（50%负载循环） 8 kVA/ 短路次级电流 7 kA/ 最大焊接次级电流 5,6 kA/ 额定频率 50/60 Hz/ 次级空载电压 6,6 V/ 焊接电缆长度 1,9 m/ 保险熔断电流 20 A/ 尺寸 550x580x1100 mm/ 重量 75 Kg
90PUNTPE07
台
1
11.8
11.8

9
铝车身专用介子机
依靠国际先进的焊接电源和控制技术专门为宝马、奔驰、奥迪、
沃尔沃等多种汽车铝车身整形设计制造，本机可对钢、铁、铜、
铝等多种车身进行修复。
输入电压:    220V  50/60Hz    额定功率：    1.5KVA
充电电压：  60-200V              焊接螺钉尺寸：Φ4-Φ6mm
电容容量：  70000UF
RSR-1800
台
1
0.98

10
多功能铝铁焊机
1.多功能铝焊机带有2个焊枪，集2套出丝装置于一体，可同时供两个工人进行焊接作业，是现代修理厂最佳的焊接设备；
2. 修理人员仅通过一个开关进行铝焊、铜焊和铁焊的调节，当焊接材料改变时不需更换瓶子、护套、电缆和线圈，给使用者带来极大地的灵活性；
3.焊机的内部控制板具有记录MIG/MAG铝焊、铜焊和铁焊等主要焊接模式最佳焊接参数的功能，方便使用者操作；
4. 协作程序可根据不同焊接模式实时改变参数，帮助客户实现设备的最大使用性能。
5.技术参数：最大电流 200 A / 电源电压 3x 230 /400 V / 频率 50 Hz / 功率因素 0,8 Cos ø / 最大有效功率(60%负载循环) 2,8 kVA / 主保险丝 T16 A / MIG电流范围 30- 200 A / 档位 1 x 10 / 初始电压 36,5 V / 焊接电流(40%负载循环) 160 A / 焊接电流(60%负载循环) 130 A / 电缆直径 0,6-1,2 mm / 尺寸 800x360x730 mm / 重量 63 kg
90SALD05
台
1
3.58
3.58

汽车钣喷实训室
11
成套铝车身修复工具
成套铝车身修复工具包含：工具车,铝铆钉枪,木锤,铝锤,软锤,圆锤,斜面垫铁,4件套通用垫铁,普通撬杠,匾平撬杠,岔口撬杠,大力钳,宽口大力钳,微口大力钳,自锁大力钳,尖口钳,圆口钳,钻,拉锤,螺纹焊头,钻头,铲刀,吸头,小型烘干机,防护垫,焊接护垫,成套铝点焊工具,钢刷,圆刷,不锈钢刮片,铝填充剂（铝腻子）,渗透测试液,清洗液,圆刷,掏具,铝粘合剂,胶枪等，此套装工具完全解决了在铝车身修复过程中所需的所有手工具、整平工具、粘接工具和打磨清洗工具、加热工具等必备设备。
10SP871K00
台
1
16.98
16.98

12
红外线烤灯
1.采用铝合金材料与亮光不锈钢及其它特殊材料制作
2.选用PHILIPS 21英寸石英卤数短波红外线灯管
3.全自动装置,配数字显示电子定时器
4.气动升降器,可以300度转动,独立开关
5.具有脉冲超声波烤漆功能
6.单相 　220V　 15A 　50Hz 　3×1100W
7.烘烤面积 1200×1000mm
8.温度:40℃-75℃
9.设定时间:0min-99min 可调
10.具有温度设定功能
11.可选配距离测量功能
GDl-3
台
1
0.26

13
铝铆钉枪
1.适合于各种铝质车身链接部位的铆接（压铆），并且可以对原车已损坏的铆钉进行去除。
2.技术参数：工作压力 400bar铆枪重量 3.5kg液压泵重量 8kg
90RIBAT010
台
2
1.98
3.96

14
水性漆喷枪洗机
1.气动控制系统，自动循环清洗，节省工作时间，保护环境，使用寿命长；
2.清洗时喷枪免拆，延长喷枪使用寿命；﹡稀料循环使用，环保、无污染。
3.技术参数:重量 33Kg/ 长 450mm/ 宽 660mm/ 高 1330mm/ 工作高度 950mm/ 工作气压 6-10bar/ 清洗液 洁净清水/ 回收桶容量 50L
10G00S1600
台
1
2.88
2.88

汽车钣喷实训室
15
溶剂油漆喷枪洗机
1.特殊不锈钢外壳，不易被腐蚀；
2.气动控制系统，自动循环清洗，节省工作时间，保护环境，使用寿命长；
3.清洗时喷枪免拆，延长喷枪使用寿命；
4.稀料循环使用，省稀料、环保、无污染。
5.技术参数:重量 30Kg/ 长 650mm/ 宽 640mm/ 高 1485mm/ 工作高度 950mm/ 工作气压 6-10bar/ 清洗液 溶剂（稀料）
10G00S1600
台
1
2.88
2.88

16
稀料回收机
1.溶剂（稀料）回收机。
2.控制显示屏：16数字液晶显示屏，可显示温度及机器运转状况；3.电路：电脑芯片自动控制，温度传感器监控；
4.安全性能：防爆结构。出厂认定高温度限制传感器，冷凝器温度监控，加热器的温度传感器，风扇马达温控器，安全压力释放系统，安全盖；
5.加热系统：双重封闭电热元件，高效隔热层；
6.可移动的处理罐经过精心设计，确保易燃物和非易燃物分离操作的安全性，蒸馏回收后的残留物呈固体结构，易于清理。
7.技术参数:功率 最大1.2KW/ 电源 220V，50Hz/ 不锈钢蒸馏罐容量 14升/ 最高工作温度 180℃
10002093
台
1
5.16
5.16

18
调漆机
48个小罐盖头 14个大罐盖头
AUTOMIXPLUS
台
1
1.38
1.38

19
油漆震荡器
通用
PROSHAKER
台
1
0.55
0.55

20
调漆工作台
900×540×780，最少能四人同时操作
TBC90
台
1
0.35
0.35

21
电子秤
最大称量7.5kg，分辨率０.１g，量程５kg。
PMA7500
台
1
0.52
0.52

汽车钣喷实训室
22
空气压缩机
0.9/8
0.9/8
台
2
0.58
1.16

23
储气罐
1.0/8
1.0/8
台
1
0.52
0.52

24
冷干机
2.5立方米
2.5
台
1
0.52
0.52

25
过滤器
A.T.C三级
A.T.C三级
台
2
0.2100
0.42

26
气管路
管材采用H PVR高质量材质。
GD
套
1
1.98
1.98

27
标准光源对色灯箱
符合CIED65光源，由人造荧光D65、TL84、CWF、F/A、UV等光源组合而成，以保证在缺少日光情况下日光下鉴别调漆颜色； 灯箱尺寸：710*425*575
60012
台
2
0.48
0.96

28
底漆喷枪
1.枪身小巧轻便，使用更轻松、方便
2.雾化效果佳,可调大小喷幅，适用于面漆喷涂及修补
3.同时提供大口径喷咀进行底漆喷涂作业。
4.不锈钢喷咀、顶针
5.喷咀口径：φ1.5 面漆、清漆φ1.9 底 漆
6.容量：1升/铝下壶 进气口径：外牙1/4"
7.工作压力：2.5~3.0巴 耗气量：180～220升/分钟 8.配件：调压表、维修包、过滤网3个、板手、清洁刷、润滑油
SATA
把
2
0.48
0.96

29
面漆喷枪
1.枪身小巧轻便，使用更轻松、方便
2.雾化效果佳,可调大小喷幅，适用于面漆喷涂及修补
3.同时提供大口径喷咀进行底漆喷涂作业。
4.不锈钢喷咀、顶针
5.喷咀口径：φ1.3 面漆、清漆φ1.7 底 漆
6.容量：0.68升/尼龙上壶 进气口径：外牙1/4"
7.工作压力：2.5~3.0巴 耗气量：180～220升/分钟
8.配件：调压表、维修包、过滤网3个、板手、清洁刷、润滑油
SATA
把
2
0.48
0.96

30
气管
喷漆专用
36323
卷
2
0.08
0.16

31
油漆色样烘烤箱
1.把需测色之油漆喷在调漆对色卡上，再放入烘烤箱 烘烤10-15分钟，漆干后可测得最佳颜色
2.不锈钢体、隔温层、电路双绝缘装有自动定时器，以免破坏油漆原色
60032
台
1
0.4
0.4

32
调漆对色卡纸
把需测色之油漆喷在调漆对色卡上，漆干后可测得最佳颜色 尺寸：100×250mm 包装：50个/包
60062
包
1
0.02
0.02

33
切纸架
活动切纸架，装有快速滑轮装置，方便喷漆遮蔽卷纸和整车防漆、防尘薄膜的储存及切取，可兼作工具架使用，上下有二个工具盘
卷纸后面装有小轮，可装纸胶带，与遮蔽纸一起来出并切除。
62036000
台
1
0.18
0.18

汽车钣喷实训室
34
遮蔽纸
用于遮盖需修补汽车，配合切纸架使用，省时、快捷、无尘，操作规范化，有如下规格可供选择
不渗透漆雾，不掉纸屑，纸质薄，体积小，运输成本比同类产品便宜，符合喷漆专业使用要求
62038090
卷
2
0.01
0.02

35
工作桌
规格W1500*D750*H800；采用50mm厚钢板合成桌面（钢板厚度为6mm），可放台钻，工作载荷：1000kg，桌腿带防护套，右侧带W411*D572*H280吊柜一个，吊柜内抽屉高度为200mm，抽屉载荷：100kg/屉,颜色：除桌面外，其它为电脑灰。
W1500*D750*H80
台
2
0.68
1.36

36
钣喷架
1.特 性：可多角度变换,方便钣喷操作;可拆卸,运输方便.
多角度钣喷架
2.规 格:1300mm x 800mm x 850mm
适用于汽车前翼子板、车门、行李厢盖、发动机盖、保险杠等放置作业
90216100
套
1
0.1
0.1

37
防漆物眼镜
适用于进行打磨、抛光工序时眼睛的防护
质软，能增加佩戴人员长时间工作时的舒适感
除设有通气孔之外，全部密封，同时也适合北方地区风沙天气时佩戴
注意：不能用稀料清洁
70430
个
5
0.0030
0.015

38
面罩
面罩/标准/双滤芯过滤油漆、有机化学品、灰尘等双活性炭滤芯，适合大强度作业配2个滤芯
70110
个
5
0.0060
0.03

39
防护服
带帽、前拉链、弹性束袖口、裤脚口PE膜防护服/双料/喷漆专用正面采用腹膜无纺布，挡漆效果更强，背面采用透气仿粘无纺布，加强透气性
70310
件
5
0.0050
0.025

40
真打锤
钣金专用
2530
把
5
0.0247
0.1235

41
白金大头锤
钣金专用
2531
把
5
0.0140
0.07

42
特大锤
钣金专用
2533
把
5
0.0240
0.12

43
挡风玻璃拆卸综合组
钣金专用
2525
套
5
0.0870
0.4350

44
拉切玻璃橡胶钢索组
钣金专用
2522
套
5
0.0550
0.2750

45
T型钢索引线器
钣金专用
2523
个
5
0.0180
0.0900

46
玻璃橡胶切除刀
钣金专用
2524
个
5
0.0178
0.0890

47
3PCS玻璃清洁刀组
钣金专用
2526
个
5
0.0150
0.0750

汽车钣喷实训室
48
调整型钣金锉刀架
钣金专用
3526
个
5
0.0407
0.2035

49
钣金锉刀片
12TPI
3527
个
5
0.0380
0.1900

50
钣金锉刀片
9TPI
3528
个
5
0.0380
0.1900

51
钣金用铁皮剪刀
直型
2560
个
5
0.0870
0.4350

52
钣金用铁皮剪刀
小弯
2561
个
5
0.0870
0.4350

53
钣金用铁皮剪刀
大弯
2562
个
5
0.0870
0.4350

54
手动真空拉拔器
钣金专用
8P116
个
5
0.0516
0.2580

55
手动打孔器
6m/mΦ
3530
个
5
0.0770
0.3850

56
钣金用打板
L型
2542
个
5
0.0184
0.0920

57
钣金用打板
T型
2543
个
5
0.0220
0.1100

58
钣金用打板
大直
2544
个
5
0.0095
0.0475

59
钣金用打板
中直
2545
个
5
0.0081
0.0405

60
钣金用打板
小直
2546
个
5
0.0070
0.0350

61
板金用打板
中丸
2547
个
5
0.0080
0.0400

62
板金用打板
小丸
2548
个
5
0.0070
0.0350

63
板金用撬棒
小彎
2535
个
5
0.0220
0.1100

64
板金用撬棒
美式
2536
个
5
0.0209
0.1045

65
钣金用撬棒
3尺
2537
个
5
0.0309
0.1545

66
钣金用撬棒
2尺半
2538
个
5
0.0257
0.1285

67
钣金用撬棒
2尺
2539
个
5
0.0198
0.0990

68
钣金用撬棒
尺半
2540
个
5
0.0189
0.0945

69
钣金用撬棒
单头
2541
个
5
0.0108
0.0540

汽车钣喷实训室
70
钣金用挡盘
单薄
2549
个
5
0.0170
0.0850

71
钣金用挡盘
双面
2551
个
5
0.0170
0.0850

72
钣金用挡盘
超薄
2552
个
5
0.0170
0.0850

73
钣金用挡盘
逗点
2553
个
5
0.0228
0.1140

75
直口大力钳
10"
10WR
个
5
0.0090
0.0450

75
铁皮大力钳
8"
8R
个
5
0.0110
0.0550

76
尖嘴带刃大力钳
9"
9LN
个
5
0.0090
0.0450

77
C型大力钳
11"
11R
个
5
0.0130
0.0650

78
焊接用大力钳
9"
9R
个
5
0.0125
0.0625

79
链条型大力钳
11"
20R
个
5
0.0130
0.0650

80
圆口带刃大力钳
10"
5WR
个
5
0.0085
0.0425

合计
1419070

141．907万元
