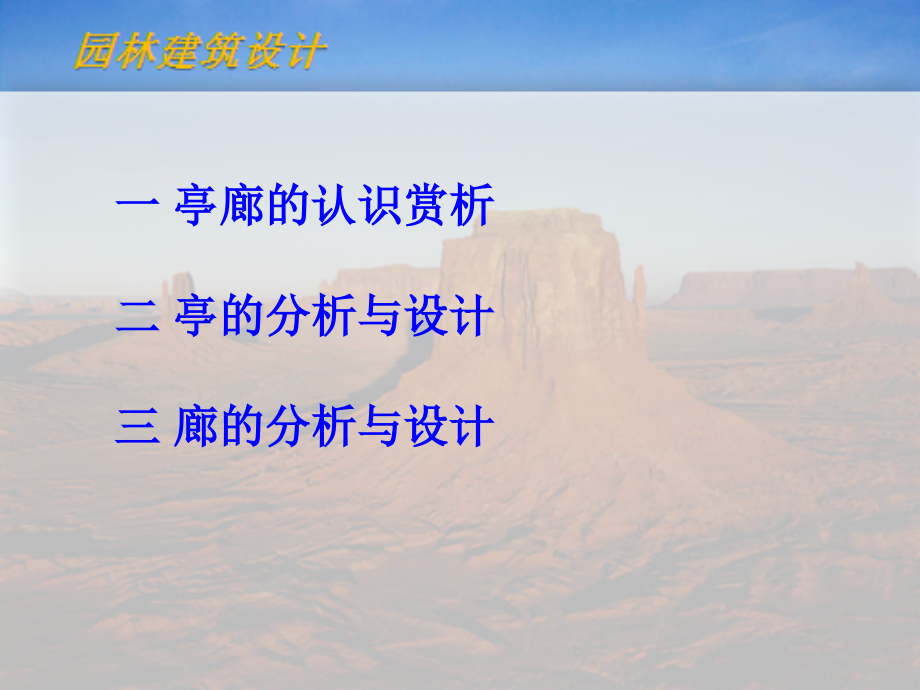

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2019/11/19,#,廊亭的认识和设计 及其在园林中应用,刘路祥 1102110052,张伟峰 1102110060,胡源涛 1102110050,魏若宇 1102110054,罗通政 1102110053,一 亭廊的认识赏析,二 亭的分析与设计,三 廊的分析与设计,第一节 亭廊的认识,1.功能,善于满足园林游赏的要求，可休息、防日晒、避雨淋、消暑纳凉、畅览园林景致,2.造型,形态多样，轻巧活泼，易于结合各种园林环境，增加了园林景致的画意,3.体量,体量随宜，大小自立，亭廊既可作为园林主景，又可形 成园林形成园林局部小 品,4.布局,其位置的选择极为灵活，不受格局所限，可独立设置也可依附于其他建筑物而组成群体,5.装饰,可精雕细琢，也可不施任何装饰,6.亭廊的形式、功能、建材是逐渐演变进步的，它们常常相互交错，必须着重于创造,a.,以玻璃为顶的创意亭子,b.,顶部有镂空的创意亭子,c.,由2个亭子组合在一起的创意亭子,d.,顶部形状很有特色的创意亭子,e.,柱子数量不同的创意亭子,f.,有特色柱子的创意亭子,打破传统观念,技术、材料提供了基础可能,体现时代气息,引人深思启发,冲破亭子蔽日挡雨这一传统观念,增加或减少它的量未尝不是一种创新的方法,只要合理，没有什么不可以,第二节 亭的设计,一,、,亭，是我国园林中运用得最多的一种建筑形式。不论是在传统园林中，还是在现代园林中都可以见到形式各样的亭子。或位于水边，或矗立山头，或是依偎着建筑物而建，满足了“观景”的需要。同时，又形态多姿、色彩丰富，满足点景”要求，是园林中最为简单又最常用的建筑形式。亭子的设计形式很多，如圆形、方形、六角形、三角形、扇形等等，一般采用混凝土砌筑，外观形象虽各有特点，但建造方法大同小异。,二、实例剖析,以混凝土砌筑的六角形亭子为例，其设计基本步骤如下：,1平面设计,（1）确定亭子的柱间距离，即图中的A（由于是六角亭，而轴线采用的是水平与垂直相交的网格形式，所以A有各种不同的尺寸），以及柱子的截面尺寸，即图中Al；,（2)确定亭子地坪边缘距离柱间轴的距离，即图中的B；,（3）确定亭子地坪与亭外地面的高度差，根据这个高度差确定踏步级数和踏步的位置与尺寸，即图中C、D的尺寸；,（4）确定剖切位置（最少1个）及剖视方向，并在图中画出剖切符号；,（5)根据实际设计添加坐凳或栏杆等其他设计元素；,（6)标注出各控制点的尺寸及室内外标高，如图所示。,2.立面设计,（1）确定梁下净高度（即图中的H）；,（2）确定圈梁的高度（图中的h,),；,（3）确定屋檐板距离亭子地坪的高度（图中的E);,（4）确定屋檐伸出轴线的距离（图中的w；,(,5)确定屋顶的高度（图中的L);,（6)标注出表面装饰的材料及各控制点的尺寸和标高，如图所示,3.剖面设计（根据平面图上选择的剖切位置绘制）,绘制注意要点,（1）分清被剖切到的结构部件、构造部件和可视方向上其余的建筑部分；,（2）被剖切到的结构部件、构造部件在图中根据结构使用的材料不同而有不同的表示方法，详见图中所示；,（3）可视方向上其余的建筑部分用细实线绘制即可；,（4）确定圈梁的截面尺寸（图中F，G);,（5）确定屋檐板的厚度（图中的T1，T2），宝顶的结构厚度（图中L）以及坐凳的厚度（K);,（6）剖面图是建筑结构设计的基本图纸，必须在剖面图上标明结构上各控制点（如屋顶、窗台位置、窗顶、门顶等等）的尺寸和标高，如图所示。,三、实例展示,（一）旧亭新材,1.瓦面亭：依照中国传统形式，采用现代材料建造的亭子。一般亭顶用石瓦或琉璃瓦装饰，柱面贴条砖或刷漆。,（1）同样是仿传统形式，此建筑在建造手法上或平面形式上都有了些创新。,（2）无论从亭子的设计还是周围景物的配合，都是一例成功的仿古形式范例。,（3）配合建筑单体本身的设计，可以创造出较有趣的建筑空间,2.野趣亭：一般设置在自然景观中或仿自然的景观中，亭子的装饰也模仿了天然的材料，是保护天然材料不被过度使用的好方法。,（1）塑树皮的亭顶，与周围的环境融合在一起。,（2）用木材建造的亭子，使人产生亲切感。,3.西式亭：依照西方传统形式，采用现代材料建造的、富有异域风情的园林亭子。,（1）采用东洲七的红色亭顶，但材料非常现代。,（2）像墨西哥帽的亭子。,（3）添加了挂落和围栏，亭子顿时精致起来,（,1,）亭子的一面是墙体，使得空间更私密。,（,2,）钢材和阳光板组合的亭子。,（,3,）精美的窖顶式设计。,（4）结合休息坐凳设计，亭子的作用就像一把伞。,亭子的形式比旧有的形式稍有改变，采用的材料多为钢材，给人新奇的感受。,（三）创新形式,此类亭子在一定程度上打破了原来亭建结构的形式，令人有耳目一新之感,（,1,）显示现代框架结构的亭建，强调了通透感。,（,2,）自由式样的亭建，既为寻觅休闲的人们提供了方便，又是具有观赏性的“雕塑品”。,廊，通常布置在两个建筑物或观赏点之间，成为空间联系和空间划分的一种重要手段。它不仅具有遮风挡雨、联系交通的作用，还起到组织观赏层次和程序的作用。它在建造上比较简单，主要是由梁柱和屋顶组成，但形式丰富，变化多样，可以从各个方面与环境相配合，创造生动诱人的空间效果。,第三节 廊的设计,以钢架为结构体系的廊道，其建筑基本步骤如下：,1平面设计,（1）确定长廊的开间（图中的A1）、柱间距离（图中的A2）以及柱子的截面尺寸（图中A3，A4）,（2）确定长廊地坪边缘距离柱间轴的距离，即图中的B;,二、实例剖析,（3）确定长廊地坪与廊外地面的高度差，根据这个高度差确定踏步级数和踏步的位置与尺寸；,（4）确定剖切位置（最少1个）及剖视方向，并在图中画出剖切符号；,（5）根据实际设计添加坐凳或栏杆等其他设计元素；,（6）标注出各控制点的尺寸及室内外标高，如图所示。,2.立面设计,（1）确定梁下净高度（图中的H);,（2）确定梁的高度（图中的h；,（3）确定屋檐板的厚度（图中的T）；,（4）确定屋檐板距离亭子地坪的高度（图中的E);,（5）确定屋檐伸出轴线的距离（图中的W）；,（6）确定屋顶的高度（图中的L);,（7）标注出表面装饰的材料及各控制点的尺寸和标高，,3.剖面设计（根据平面图上选择的剖切位置绘制）绘制注意要点,（1）分清被剖切到的结构部件、构造部件和可视方向上其余的建筑部分；,（2）被剖切到的结构部件、构造部件在图中根据结构使用的材料不同而有不同的表示方法；,（3）可视方向上其余的建筑部分用细实线绘制即可；,（4）剖面图是建筑结构设计的基本图纸，必须在剖面图上标明结构上各控制点的尺寸和标高。,1路边廊,这是廊道设置的惯常地点，既能为行人提供休息的场所，又能丰富道路的景观。,（,1,）广场边的廊，起到引导视线的作用。,（,2,）广场边建廊，广场的空间围合更独立了。,三、实例展示,（3）廊道里还有展示功能。,（4）廊道与道路间有绿化带间隔，丰富了亭子内外的景观层次,（,7,）结合攀缘植物设置，廊的外观也能随季节的变化而变化了,（5）直接建造在道路上的廊，成为交通体系的一部分。,（6）建造在大片休闲景观地带边的廊，方便人们小憩。,2水廊,建造在水边或水中的廊。利用水面的镜面或水生植物等，形成优美的景观效果。,（1）低矮的平台，细高的柱子，水中倒影尤其美丽。,（2）穿越水面的长廊，可酬等水面空间划分开来。,（3）蜿蜒进入水面的水边廊，是品茗交谈的佳处。,（4）满塘荷花，满亭清香。,3.形式独特的廊,园林建筑设计可以利用各种各样的手法，营造出造型新颖的廊道景观。,（1）结合高塔的形体，拥有休息、零售的功能，整个廊道设计多元化，综合作用强。,（2）廊的体形虽大，但与周围的地势结合起来，倒显得自然又恰当。,（3）利用圆筒造型，突破了空间围合面的界限。,（4）设计得像大型建筑一样的廊，煞是宏伟。钢管和混凝土结合，显得既细致又粗犷。,（5）装饰精致的廊道，能使小区环境也变得精致。,（6）几块飘板代替了传统的亭顶，颇富轻盈感。,（7）用钢管塑造的廊，远看像雕塑，起到装点景观的作用,Thanks！,
