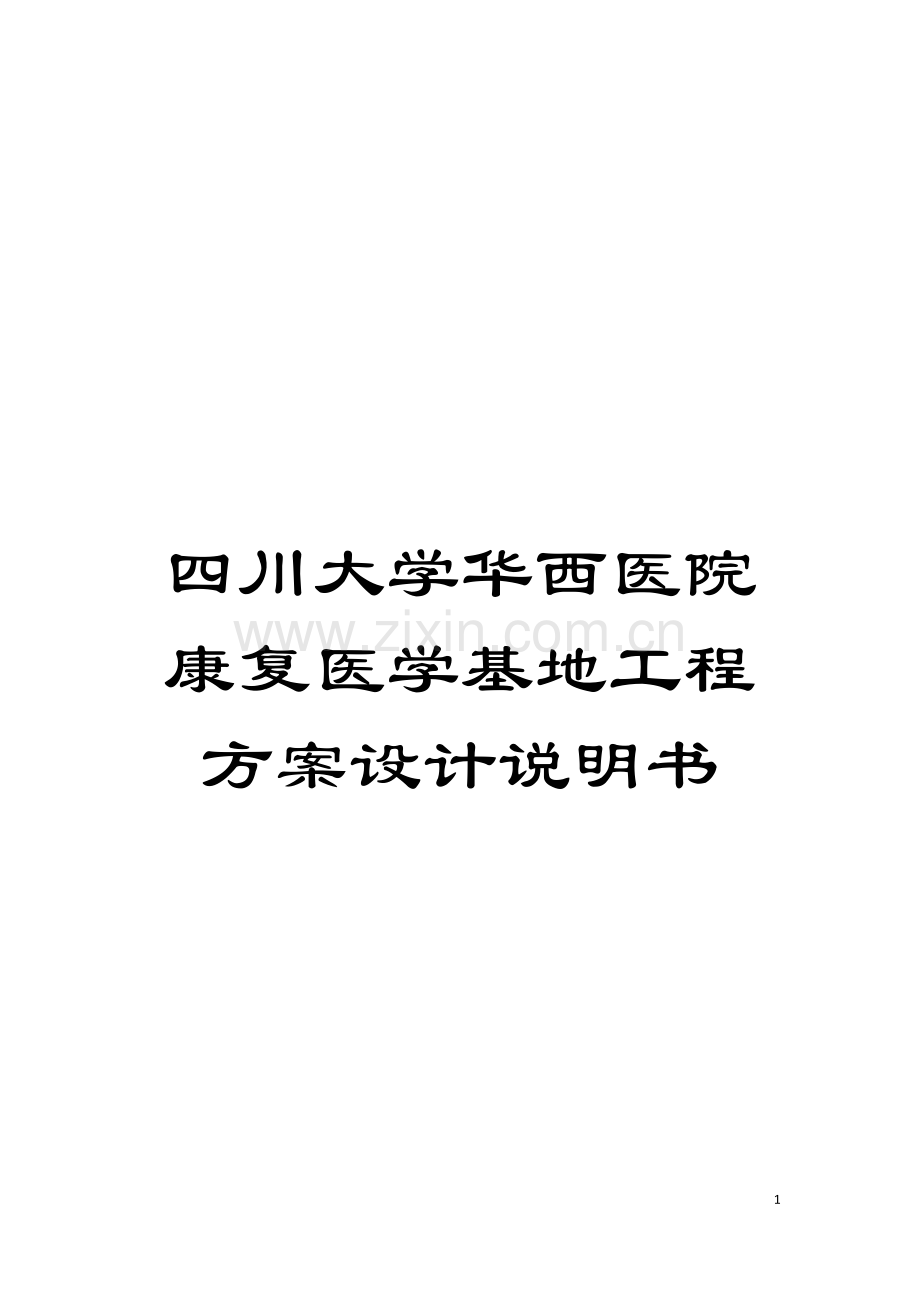

四川大学华西医院康复医学基地工程方案设计说明书

53

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

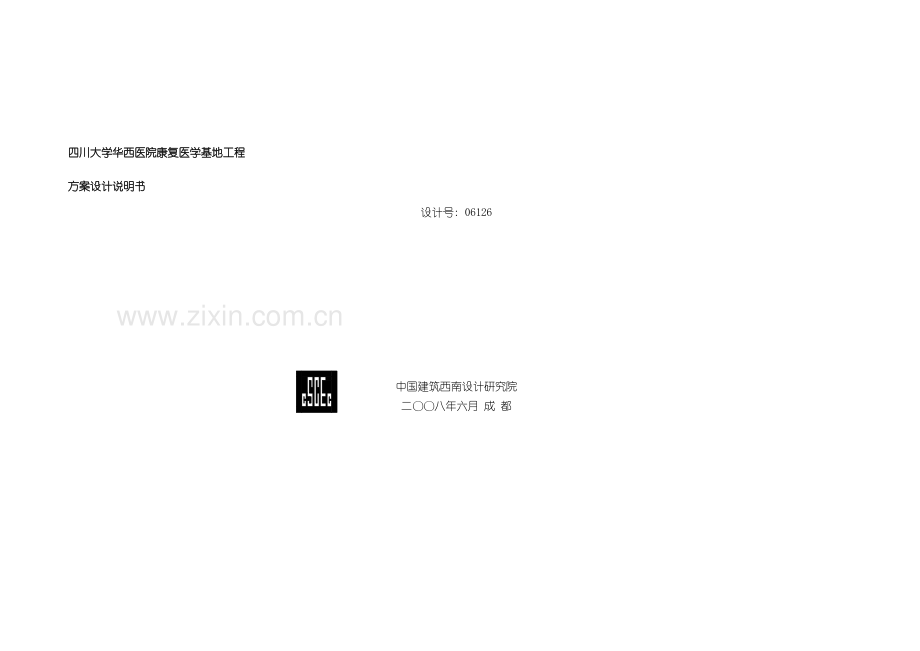

四川大学华西医院康复医学基地工程
方案设计说明书
设计号: 06126

中国建筑西南设计研究院
二〇〇八年六月 成 都

主 要 设 计 人 员

设计总负责人 x
建 筑 x
结 构 x
给 排 水 x
电 气 x
暖 通 x

设 计 文 件 目 录

第一部分 设计说明书
第一章 设计依据、 设计要求总平面设计说明
第二章 建筑设计说明及主要经济技术指标
第三章 建筑设计说明
第四章 结构设计说明
第五章 给排水设计说明
第六章 电气设计说明
第七章 暖通设计说明
第二部分 设计图纸

设计说明书
第一章 设计依据、 设计要求

1．1设计依据 1.四川大学华西医院国家级康复医学基地工程设计任务书
2.业主提供的红线图
3.成都市规划管理技术规定

1．2国家相关建筑规范和规定:

( 1) 《民用建筑设计通则》GB50352-
( 2) 《综合医院建筑设计规范》JGJ49-88
( 3) 《医院洁净手术部建筑技术规范》GB50333-
( 4) 《建筑设计防火规范》GB50016-
( 5) 《汽车库、 修车库、 停车场设计防火规范》GB50067－97
( 6) 《汽车库建筑设计规范》JBJ100－98
( 7) 《城市道路和建筑物无障碍设计规范》JGJ 50-
( 8) 《饮食建筑设计规范》JGJ 64-89

1．3设计范围: 本建筑方案设计范围包括总图, 门诊楼, 住院部, 宿舍和餐厅, 中央供应站。本项目由我院承担的设计专业有: 建筑, 结构, 电气( 强, 弱电) , 给排水, 暖通等专业。以及院区景观的意向性设计。

1．4工程规模和设计标准: 四川大学华西医院国家级康复医学基地总建筑面积63236.1M2,地上三到五层、 地下一层; 主要使用功能为200床的综合医院, 日门诊量600人次左右。本工程建筑等级为二级, 耐火等级为二级, 建筑耐久年限为50年。项目估算投资约15823.9万元。

第二章 总平面设计说明及主要经济技术指标
2．1概述: 项目基地位于成都温江永宁镇, 地势平坦, 为一梯形地块。除西南面外, 其余三面均临城市道路, 其中东南临60米宽城市主干道, 西北和东北均临20米宽城市次干道。在基地的东南方有一小河流, 能够作为园林用水的水源。与成都市区交通便利, 邻近有”芙蓉古镇” 等住宅小区。周边市政设施齐全, 适用于修建医院建筑。

2．1．1构思意图及布局特点: 本院区定位为国家级康复医学基地, 兼有社区医疗功能。又因地处闹市之外, 用地充裕, 这些都为创造一个现代化的园林式医院提供了很好的条件。
国家级康复医学基地的总体规划在以人为本的思想指导下, 不但做到功能布局合理, 使用方便高效, 流线清晰, 洁污分离, 还考虑到使用者的心理需求, 为医患提供优美的园林景观和宜人的视觉感受。结合该院区的具体情况决定采用各部门分散式的布局。在规划中吸取中国园林造园的手法, 将建筑与景观相融合, 使医患在建筑中能感受到室外的美景, 同时也使建筑的优美成为景观的有机部分, 相互映衬, 相互交融。
在结合国内外成功医疗建筑的建设经验后, 经过建筑功能的合理布局和新技术新材料的使用, 国家级康复医学基地的设计不但充分满足现代医院功能, 而且在运行效率和医疗环境, 生态节能等各方面都进行了充分的考虑和设计。为日后的良好使用和长远的可持续性发展奠定了坚实的基础。

2．1．2总平面布置:
基地东北面是院区的主入口位置, 靠近次要干道, 便于到达, 但同时有一定的噪音影响。因此在此位置设置了门诊综合楼和宿舍餐厅综合楼, 而离干道和主入口较远的西部相对安静, 布置了住院区。总图布局功能分区明确, 内外人流物流不交叉。建筑分散布局, 利用道路和廊道连接, 同时留出大面积的水体景观和绿化, 既提升院区环境, 也分隔了不同功能的部门, 提高私密性, 减少彼此影响。

门诊综合楼正面主入口, 因为门诊楼前人流量大, 车流集中, 因此在它们之间留有约30米宽的缓冲集散广场。并在广场的两侧设有地下车库的出入口以就近解决车流, 避免外来车辆对院区其它部门的干扰影响。在门诊楼背后为内部停车场, 也可作为医院未来发展的预留用地。在停车场的另一边是医院员工的宿舍和餐厅, 餐厅同时也兼顾访客食堂和对住院部的食物配送。宿舍位于院区内部, 相对独立, 避免了其它部门对员工休息的影响。餐厅在这个位置也是整个院区的下风向, 避免了对其它部门的气味影响。
由于该院区主要作为国家级康复医学基地, 包括护理之家, 康复中心以及治疗区。在规划布局中主要将它们放置在院区的西部, 远离主入口和门诊部的干扰, 处于相对安静的位置。住院部以中央水体作为重心布置治疗区和各个护理单元, 再以廊道相连接彼此, 共享水院美景, 相互分离独立又紧密联系为一个整体。

2．1．2交通组织: 在地块的东北面设置院区的主要人流和车流入口, 并留有一集散广场, 形成流动开阔的建筑外部空间。主入口处视野开阔, 门诊楼各入口一目了然, 方便医患根据自己需要到达门诊楼各部门, 在地块西面靠近垃圾站和太平间的位置设置了污物出口, 远离人的视线和主要活动区域, 同时处于下风向, 减少了对院区的污染和影响。
院区四面绕外围设置了环通的内部车行道兼消防环道, 道路宽度均大于4米, 门诊楼东西两侧分别设有一个双车道地下车库出入口, 车流可循环上下。自行车经由地下车库出入口的自行车专用道进入负一层专用自行车库。院区内经过建筑和道路的合理布局, 使得人流物流互不交叉, 洁污流线互不影响。

2．1．3 景观绿化:
景观的整体布局形成以中央水体为核心的多层次的景观系统。
( 1) 服务于整个院区的中央水景是院区景观的中心和重点, 住院部临近它布置, 在大面积水体的一边, 经过建筑的高低错落, 廊桥的穿插蜿蜒和亭台小榭的点缀衬托, 构成了一幅美丽的中国水色园林画卷, 水体还渗透到护理单元间。弯曲随意的水岸傍依着住院部, 服务到医患的身边, 使医患在美景中都能有轻松和惬意的心情。
( 2) 景观的第二层次是建筑与建筑之间的小院落, 是院区绿化景观的重要组成部分。不但成为消除相互影响的屏障, 同时也经过各自个性化的设计, 成为人们活动的富有生气的户外活动场所。
( 3) 在建筑的内部, 特别是护理单元内, 设置了绿化庭院, 使得人们在建筑内也能感受到园林式医院的氛围。将绿化引入建筑, 能大大的改进人们对医院的感受, 突破以往医疗建筑刻板冷峻的传统印象, 体现现代医院以人为本的宗旨和温馨宜人的氛围。
( 4) 因为院区三面临城市道路, 因此不能不考虑道路对院区内的不利影响。景观的第四个层次就是外围绿化隔离带。经过植物的科学搭配, 有效的降低外界对院区内的噪音和视觉影响以及空气污染, 保持院区的整洁和安静。
2．1．4主要技术经济指标:
a

第三章 建筑设计说明
3．1平面功能布局:
门诊综合楼
门诊综合楼共五层, 底层由入口处开始形成贯通内部的24米宽的医院大厅, 成为医院交通的主脊。医院内的主要功能都串联在这条”干道”上。大厅内明亮舒适, 视野开阔, 各个部门的指向性明确直观。沿着这条”干道”, 就诊者能方便的达到挂号, 问询, 收费, 药房, 诊断区, 医技区等各个部门。
诊断区与大厅相临布置, 采用二级候诊形式。有宽阔明亮的等候大厅和直观的大屏幕显示排队情况。诊断室外设置护士台管理内外, 避免等候病人对诊断室内的影响。经过内院的设置, 使诊断室内拥有良好的通风和自然采光。
急诊部设在大厅入口左边, 相对独立又能和大厅直接联系, 使得能快捷的到达其它部门。急诊部功能较为完备, 自成体系, 动静分区明确。在大厅的尽端布置医技区, 与门诊其它部门相对独立。同时经过大厅的联结又能方便病人的识别和到达。医技部分和诊断区一样, 也采用二级候诊的形式。
手术部设有8个手术室, 在门诊楼的四层, 与楼下的急诊有垂直交通体联系。方便急诊病人快速送到手术部。手术部的工艺设计符合医院洁净手术部建筑设计的要求, 对进入的人员实施严格的洁净措施, 同时采用双走道的形式使洁污分开, 保证了手术室区域的卫生和安静。
康复治疗部设置在二楼,三楼, 水平方向经过连廊和住院部联系, 垂直方向和一楼大厅的医技, 收费, 取药也有方便的联系。
在门诊综合楼的第四层, 设置了科研用房及示教室、 手术室。
门诊楼内各个部门间的联系科学合理, 符合现代医院的功能要求, 不但考虑了日间各个部门的运作方便, 还为夜门诊和急诊的管理进行了充分的设计。
住院部
住院部分为护理之家, 康复中心两部分。其中, 护理之家和康复中心分为5个40床的护理单元, 而且要求有可互相变通的可能。护理单元采用了分散式布局, 上下共三层。二三楼的单元经过电梯进入。护理单元内分区合理, 前区为护士站和治疗, 休闲区。中区为病床区, 边上还有为医护人员的休息值班区和污物收集区。三个区经过内廊联系, 既独立又联系。护理单元内有内院, 外有活动绿地, 前有中央水体景观, 提供给医患十分优质的外部环境, 将园林化医院的主题深入到每个病房内。该空间设计, 体现了对病患的关怀, 进一步提高了医院的品质。

宿舍和餐厅
提供给医院员工休息使用的宿舍共三层, 其中底层医院的食堂和厨房, 有分别提供给内部员工和外来访客进餐的两个餐厅, 以及承担住院部送餐功能的配送餐的房间。
二层以上是员工的宿舍房间, 还在二层设置了供员工交流休息的活动室和晾晒衣物的晒台。宿舍每个房间内有自己的卫生间和一个小阳台, 并考虑了分体式空调的摆放地。

3．2竖向设计, 交通及流线
门诊楼
门诊楼一层高5.1米, 以上各层层高为4.2米。设置了病人用医疗电梯3部。
门诊楼一层的大厅连接各个部门和交通体, 作为公共交通大道, 方便病人达到各处。急诊部在一层对外有直接的出入口。急诊部入口靠近院区入口和停车场, 方便病人以最快速度到达。急诊部与门诊, 手术部有直接联系, 并靠近住院部的入口, 以最短的距离提高急救的效率。
二楼及以上的各个部门除了有四部电梯, 一部自动扶梯与一层大厅和急诊部联系外, 还设置了6部符合医疗建筑设计规范要求的楼梯提供足够的疏散。
住院部:
住院部均为三层建筑, 设置了2部医梯, 1部货梯和12部疏散楼梯。每个护理单元除设置满足疏散要求的楼梯外, 同时为了方便医护人员使用还设置专门的楼梯, 和病房区分开。
宿舍和餐厅
宿舍为三层建筑, 在两个端头各设置了一部疏散楼梯。餐厅的就餐区和操作区均有数量足够的直接对外出入口。
3．3建筑造型及空间设计
因为附近有著名的”芙蓉古镇”等仿古式的住宅小区, 根据任务书的要求, 国家级康复医学基地的建筑要和周围协调, 因此在设计中考虑了溶入中国传统建筑风格。这也和院区的中国园林式规划和谐统一。
可是, 作为一个现代化的医院, 在满足功能要求的同时, 应该体现时代的精神, 并有选择性的继承传统建筑的精髓, 因此在造型上将现代与传统结合, 各取所长, 屏弃繁琐装饰, 将建筑形态净化, 运用几何形体的组合, 提炼传统的符号和空间, 形成明快, 流畅的外部特点。并经过精巧丰富的细部处理, 材质的搭配和对比体现建筑的美感。简洁的造型形成舒适的视觉效果同时突出了建筑群外部空间的优雅与气势, 创造出富于特色的医疗建筑新形象。整个建筑洋溢着现代医疗建筑气息和传统建筑的神韵。
3．4分层分项建筑指标
名称
项目内容
建筑面积(㎡)
门诊综合楼

41962.3 (㎡)
地下室
地下车库, 设备用房
12028(㎡)
一层
门诊部, 急诊部, 医技部, 假肢中心
7958.2(㎡)
二层
康复护理部
6866.7 (㎡)
三层
康复护理部
5846.2(㎡)
四层
手术部, 科研用房,示教室
4999.3(㎡)
五层
办公用房
3891.7 (㎡)
住院楼

14986.28(㎡)
一层
住院手续, 住院部, 中央供应
4554.1 (㎡)
二层
住院部, 连接廊道
5193.18 (㎡)
三层
住院部, 连接廊道
5239.0 (㎡)
宿舍综合楼

5893.1 (㎡)
一层
餐厅, 厨房
2333.5(㎡)
二层
员工宿舍
1946.0 (㎡)
三层
员工宿舍
1613.6(㎡)

名称
项目内容
建筑面积(㎡)
其它用房

996(㎡)

污水处理房和垃圾站
123(㎡)

观光塔
271(㎡)

门卫室
30(㎡)

连接廊道
572(㎡)

3．5消防设计
3．5．1 概述

本工程为多层民用建筑, 按照《建筑设计防火规范》( GB50016- ) 进行防火设计, 耐火等级为二级。
3．5．2 总平面
院区内消防车道宽度为4米, 形成环路, 上空保证4米净高。园林绿化的设计考虑紧急事故状态下能够让消防车进入靠近建筑进行扑救。尽头式消防车道设有大于15m×15m的回车场, 把绿地作为紧急状态下的回车场。在建筑一层主入口设有到达便捷的消防控制室。建筑与相临建筑的间距符合规范的要求。

3．5．3 防火防烟分区及安全疏散
3．5．3.1门诊综合楼 每层平面分为三到四个防火分区, 每个分区均设有自动灭火系统, 各个分区的面积符合消防规范的要求, 均有两个以上的安全出口, 其净宽, 疏散宽度均满足规范要求。每个分区内任一个房间门至疏散口的距离符合规范的规定。
3．5．3.2住院楼 住院部分为两栋, 以连廊相联系, 每栋住院楼的每层为一个防火分区, 面积不超过2500平方米, 均有两个以上的安全出口, 每个分区内任一个房间门至疏散口的距离符合规范的规定。每层连廊为一个防火分区, 设置了四部疏散楼梯, 并利用通往病区的防火门作为本区的疏散口。
3．5．3.3宿舍综合楼 厨房和餐厅分别设置单独的防火分区, 设有自动灭火系统, 并有两个以上的安全出口。二层以上的宿舍部分为一个单独的防火分区, 面积不超过2500平方米, 有两个安全出口。
3．5．3.4地下车库人员疏散口按不超过60米规范要求设置。地下室均加自动喷淋, 车库按4000㎡进行防火分区。

3．6关于无障碍设计: 满足无障碍设计的要求, 无障碍实施范围与主要内容包括入口、 楼梯、 电梯、 坡道、 公共厕所、 地面停车场、 地下停车库及无障碍车位等。

3．8关于节能设计: 设计符合《公共建筑节能设计标准》, 围护结构部位包括外墙, 屋面, 外窗, 屋顶及架空或外挑部分均要做保温节能设计。

3．9关于卫生防疫:
在总图布局上考虑了洁污流线的分离, 污物流线尽量避免和主要人流和送货送餐流线交叉。在门诊和住院楼内部考虑了医院的洁净要求, 手术室还专门设置了污物流线和污物出口。污物出口和停尸房, 垃圾站等设置在园区的下风向靠近支路的位置。餐厅设置在宿舍楼下, 也是整个院区的下风向, 避免了对其它部门的气味影响。
在食堂内部, 根据《饮食建筑设计规范》JGJ 64-89的相关规定和要求, 充分考虑洁污分流, 内外分隔, 人员和餐车的清洁。

3．10关于环境保护: 建筑总平面布局使建筑主要朝向有良好的日照和通风效果。本设计合理组织洁污流线, 将污物出口设于西南侧支路, 位于次要的方位并处于下风向, 减小对城市环境和本院区环境的影响。本医院所需的医疗物品和清洁用品由华西医院主院区提供。本工程的排水对象主要为生活污水, 医疗污废水和屋面雨水。设计上采用雨, 污分流的排水体制, 对上述对象分别组织排水。
选用低噪声、 高效率的机电设备, 并采取积极的隔振降噪措施。水泵机组设置隔振基础、 柔性接头, 避免管道传声; 在水泵的出水管上设置微阻缓闭式止回阀, 消除停泵水锤的影响和水击所产生的管道震颤噪声等。
在公共卫生间, 设计上采用感应冲洗蹲便器、 感应冲洗阀冲洗小便器和感应龙头洗手, 避免使用者用手直接接触冲洗按钮和龙头开关, 提高了卫生标准。

第四章 结构设计说明
4.1 设计依据及设计条件:
4.1.1 本工程设计所采用的设计规范、 规程:
建筑结构可靠度设计统一标准GB50068-
建筑结构荷载规范GB50009-
建筑抗震设防分类标准GB50223-
建筑抗震设计规范GB50011-
混凝土结构设计规范GB50010-
建筑地基基础设计规范GB50007-
钢结构设计规范GB50017－
冷轧带肋钢筋混凝土结构技术规程JGJ95-
工程建设标准强制性条文房屋建筑部分 及其它现行各有关规范、 规程。
4.1.2 自然条件:
4.1.2.1 基本风压值WO=0·3kN/m2
地面粗糙度B类
风载体型系数、 风压高度变化系数等均按建筑结构
荷载规范GB50009- 选用。
4.1.2.2 基本雪压Sk＝0.1KN／m2
4.1.2.3 工程地质及水文地质:
拟建场地的抗震设防烈度为7度, 设计基本地震加速度为0.1g, 设计地震分组为第二组, 设计特征周期为0.35s, 场地土的类型属中硬场地土, 建筑的场地类别为Ⅱ类。4.1.3按中华人民共和国国家标准《建筑抗震设防分类标准》的规定, 拟建的四川大学华西医院国家级康复医学基地的门诊楼, 住院部( 康复中心、 护理之家、 康复配套) 的抗震设防类别为乙类, 其它子项工程的抗震设防类别为丙类。
4.1.4根据建筑结构破坏的后果严重程度, 拟建的四川大学华西医院国家级康复医学基地各子项工程建筑结构的安全等级为二级, 根据地基复杂程度, 建筑物规模和功能特征以及由于地基问题可能造成建筑物破坏或影响正常使用的程度, 拟建的四川大学华西医院国家级康复医学基地各子项工程地基基础设计等级均为丙级。
4.1.5拟建的四川大学华西医院国家级康复医学基地各子项工程结构的设计使用年限为50年。
4.2结构设计
4.2.1主要结构材料选用
框架: 混凝土: 框架柱: C30、 C35～C40
防水混凝土抗渗等级: S6
框架梁、 板: C30
楼梯: C30
基础: C25
素混凝土垫层: C15
钢材: Q235B
钢筋: HPB235级热轧钢筋,HRB335级热轧钢筋,HRB400级热轧钢筋及冷轧带肋CRB550级钢筋
焊条: E43、 E50系列
墙体材料: 框架填充墙: 内、 外墙均采用页岩空心砖( MU5.0) 容重不大于8 KN／m3。
4.2.2结构选型:
4.2.2.1门诊楼
本工程最高层数为地上五层, 房屋总高度23.600米, 结合建筑功能要求, 采用现浇钢筋混凝土框架结构, 框架的抗震等级为二级。本工程基础拟采用独立柱基础。连接薄弱处设置变形缝。在超长部位设置施工后浇带, 以解决混凝土水化热, 减小混凝土收缩应力, 后浇带在两侧混凝土浇筑两个月后用高一个等级的混凝土浇筑封闭。对屋面、 各层纵向中部及端部楼板、 顶层柱等, 采取加强措施, 防止温度次应力影响。
4.2.2.2住院部( 康复中心、 护理之家、 康复配套)
本工程最高层数为地上三层, 房屋总高度16.800米, 局部突出屋面部分高度18.35O米, 结合建筑功能要求, 采用现浇钢筋混凝土框架结构, 框架的抗震等级为二级。本工程基础拟采用独立柱基础。连接薄弱处设置变形缝。在超长部位设置施工后浇带, 以解决混凝土水化热, 减小混凝土收缩应力, 后浇带在两侧混凝土浇筑两个月后用高一个等级的混凝土浇筑封闭。对屋面、 各层纵向中部及端部楼板、 顶层柱等, 采取加强措施, 防止温度次应力影响。

4.2.2.3宿舍综合楼
本工程最高层数为地上三层, 房屋总高度13.750米, 结合建筑功能要求, 根据建筑平面现状, 采用现浇钢筋混凝土框架结构, 框架的抗震等级为三级。本工程基础拟采用独立柱基础。

第五章 给水排水设计说明

一．设计依据:
1.建设单位提供的设计要求。
2.我院建筑等专业提供的图纸及资料。
3.本专业采用下列设计规范设计:
《建筑给水排水设计规范》( GB 50015- )
《室外给水设计规范》( GB 50013- )
《室外排水设计规范》( GB 50014- )
《建筑设计防火规范》( GB 50016- )
《综合医院建筑设计规范》( JGJ 49-88)
《自动喷水灭火系统设计规范》( GB 50084- ) ( )
《汽车库、 修车库、 停车场设计防火规范》( GB 50067-97)
《建筑中水设计规范》( GB 50336－ )
《建筑灭火器配置设计规范》( GB 50140- )
《二次供水设施卫生规范》( GB 17051-1997)
《厨房设备细水雾灭火系统设计、 施工及验收规范》( DB 51/T 592- )
《工程建设标准强制性条文 房屋建筑部分》( )
《医疗机构水污染物排放标准》( GB 18466- )
《医院污水处理设计规范》( CECS 07: )
《成都市供水管理条例》
《成都市市政工程管理条例》
《成都市城市排水设施管理设施办法》

二．给水系统:
1.水源:
水源为市政自来水, 能提供的供水压力约为0.30MPa。从地块周围市政道路的市政给水管上, 分两侧各引入一根DN150mm的管道, 并在医院内形成DN150mm的环网。在引入管上设水表( DN150mm) , 表后设置低阻力倒流防止器( 流速2.0m/s时, 阻力为20kPa) 。
室内给水管从室外给水环网上引入。
2.水量:
本医院的最大日用水量约为550m3/d、 最大小时用水量约为60m3/h。
主要用水量定额为:
住院病人: 400L/床·日;
门诊病人: 15L/人·次;
医护人员用水: 250L/人·班;
医院职工用水: 50L/人·班。
2.系统:
因市政给水管道的压力能满足医院各幢建筑的用水水压要求, 因此不采用分区供水系统, 由市政给水管道直接供水。
3.绿化浇洒和水景:
( 1) 绿化浇洒用水和水景补水水源为基地的东南方的小河流。
( 2) 较大面积的草坪设自动喷灌, 较小面积的草坪和乔灌木设洒水栓人工浇洒。绿化浇洒设置浇洒用水泵。
( 3) 水景水引自小河流, 并可循环回至小河流, 以保证水的流动和水质。
4.用水计量:
( 1) 在市政给水引入管上设水表计量。
( 2) 根据业主的需要, 对各部门分别设水表计量。

三. 热水及饮用水系统:
1.热水的供应范围为在病房卫生间、 病房医护人员淋浴间、 手术洗手和淋浴间、 宿舍卫生间和厨房员工淋浴间。
2.水量:
设计小时耗热量为683kW。
采用的主要热水用水标准为:
病房病人: 200L/床·日、 60℃热水
病房医护人员: 100L/人·班、 60℃热水
手术洗手: 每个淋浴器25L/h、 35℃热水
手术淋浴: 每个淋浴器250L/h、 40℃热水
3.采用容积式燃气热水炉制备热水。设热水贮水罐, 贮热量为30min的设计小时耗热量。设机组循环泵, 循环贮水罐内的贮水。
4.采用集中的热水供应系统。热水供水、 回水管道采用同程布置, 并设循环水泵进行机械循环。
5.在住院楼、 门诊综合楼的各护理单元的开水间集中设置电开水器供应饮用水。

四.中水系统
1.根据建设单位的要求, 本工程的住院楼、 门诊综合楼和宿舍综合楼设置中水供水系统, 采用中水冲洗大便器和小便器。当前仅设置中水供水管道, 依然采用自来水冲洗; 待有中水( 非医院污水作为水源经处理后的中水) 后, 切断自来水, 采用中水冲洗。
2.中水系统不设分区。
3.中水进入中水转输水箱, 经过变频给水设备输送至中水管网。
4.中水系统计量方式同给水系统。

五.排水系统:
1.采用雨、 污分流的排水体制, 雨、 污水分别组织排放。
2.住院楼、 门诊综合楼的病房、 门诊等污废水, 均由管道收集, 排入室外污水管道, 经化粪池处理后, 再进入污水处理站进行处理。由于永宁镇已建成有污水处理厂, 因此本医院的污水处理站采用”一级强化＋消毒”处理工艺, 其流程如下:
┌——— 超越管 ———┐
↑ ↓
污水—→化粪池—→格栅井—→调节池——→沉淀池—→消毒池—→达标排放
↑ ↓ ↑
混凝剂 污泥池←—消毒剂
处理构筑物设计为两组, 每组的处理量为设计处理总量的50％。
处理后的污水达到《污水综合排放标准》( GB 8978—1996) 和《医疗机构水污染物排放标准》( GB 18466- ) 的有关要求。
3. 宿舍综合楼的使用性质为员工和访客的厨房、 餐厅以及职工集体宿舍, 无医疗污水排出, 因此设化粪池对污水进行处理后直接排入市政污水管道。
4.地下层的废水采用潜水泵提升, 排至室外雨水检查井。
5.暴雨强度公式采用成都地区暴雨强度公式( q=2806(1+0.803lgP)/(t+12.8P0.231)0.768) , 室外场地和屋面雨水排水的设计重现期均取5年。
6.室外场地雨水, 由雨水口收集经过管道排放。屋面雨水采用重力流的雨水排水系统, 雨水由雨水斗收集经过管道排入室外雨水检查井。

六．节水、 节能措施:
1.采用节水型的卫生洁具、 冲洗阀、 水龙头等。
2.根据建设单位的要求分部门设水表计量, 以节约用水。
3.采用河水作为绿化浇洒用水和水景水源, 以节约用水。
4.对加热设备、 热水管道进行保温, 以减少热损失, 节约能源。
5.选用优质高效的本专业的机电设备, 以降低能耗, 节约日常的设备运行费用。

七．环境保护和卫生防疫:
1.本工程的病区污废水处理见本专业说明的 ”排水系统”。
2.选用低噪声、 高效率的机电设备, 并采取积极的隔振降噪措施。水泵机组设置隔振基础、 柔性接头, 避免管道传声; 在水泵的出水管上设置微阻缓闭式止回阀, 消除停泵水锤的影响和水击所产生的管道震颤噪声等。
3.在可能发生交叉污染的场所, 其用水点采用非接触性或非手动开关, 并应防止污水外溅。
4.除必须设置地漏的场所外, 对不宜有水流动的地方少设或不设地漏。所设地漏保证有良好的水封。
5.为保证生活用水储水的水质, 各生活水箱设置在单独的不被污染的房间内, 并设消毒设备对储水进行消毒处理。

八. 消火栓消防系统:
1.消防用水量:
本基地最大一幢建筑为门诊楼, 其建筑高度小于24m, 建筑体积大于50000m3; 根据《建筑设计防火规范》( GB 50016- ) , 其消防用水量为:
室内消防用水量: 15L/s;
室外消防用水量: 30L/s。
2.系统:
采用区域性的临时高压制的消防系统, 设置一套消防加压设施, 为各建筑提供消防用水。
不采用分区的消防给水系统, 即室内消火栓为一个系统。
消防水池和消防水泵房设在门诊综合楼的地下层。消防水泵( 一用一备) 从消防水池自灌吸水, 供至设在门诊综合楼的地下层室内消火栓消防环状管网, 并在环网上设消防水泵接合器。住院楼和宿舍综合楼的环网均由两条水管从该环网上接入。立管接自环网, 并设带消防卷盘的室内消火栓箱。
在消防环网上设消防水泵接合器。
在室外给水环网上设室外消火栓。
3.消防用水储存:
( 1) 在标志塔( 医院最高建筑) 的屋顶设置消防水箱, 有效容积为18m3。
( 2) 消防贮水池储存火灾延续时间( 室内外消火栓消防2.0h, 自动喷水消防1.0h) 内的消防用水, 有效容积为468m3, 并设供消防车取水的取水口。

九. 自动喷水灭火系统:
1.根据《建筑设计防火规范》( GB 50016- ) , 本建筑需设置自动喷水灭火系统。设置部位为地下汽车库、 自行车停车库、 病房、 门诊用房、 办公用房、 厨房餐厅、 库房、 走道、 大厅及可用水扑救的设备机房等场所。系统为湿式闭式系统。
2.系统设计流量:
根据《自动喷水灭火系统设计规范》( GB 50084- ) ( ) , 地下汽车库按中危险Ⅱ级设防, 其余部位按中危险Ⅰ级设防, 系统设计流量为40L/s。
3.系统:
采用区域性的临时高压制的消防系统, 设置一套消防加压设施, 为医院各建筑提供消防用水。
系统不设分区。设自动喷水消防泵, 该泵从消防水池吸水, 供至自动喷水消防环网; 湿式水力报警阀均从环网上接入。
在消防环网上设消防水泵接合器。
自动喷水消防系统设湿式水力报警阀、 安全信号阀、 水流指示器、 闭式喷头、 末端试水装置等。
4.消防用水储存:
屋顶消防水箱和消防贮水池与消火栓系统共用。

十. 厨房细水雾灭火系统:
根据《厨房设备细水雾灭火系统设计、 施工及验收规范》( DB 51/T 592- ) 的规定, 对一层厨房的热厨加工设备及其相应的集油烟罩和防火阀前的排烟管道设置细水雾灭火系统。
系统采用成套装置, 布置在被保护对象的附近。

十一. 建筑灭火器配置:
根据规范的要求在建筑的各层、 各部位配置灭火器。灭火器为手提式ABC类磷酸铵盐干粉灭火器。

第六章 电气设计说明

1.5.1 设计范围:
本工程拟设置的电气系统:变、 配电系统, 电力配电系统, 照明系统, 建筑设备监控系统(BAS), 防雷系统, 接地及电气安全系统, 医护呼叫对讲系统, 电话及综合布线系统, 电缆电视系统, 保安监控系统, 门禁系统, 电子信息公告系统, 停车场管理系统, 火灾自动报警及消防联动控制系统, 公共广播( 兼紧急广播) 系统。
1.5.2 变配电系统:
1.5.2.1 负荷分级: 门诊楼、 住院楼消防用电, 急诊部、 手术部、 抢救室、 病理切片分析、 监护病房、 核磁共振、 CT扫描室、 血库、 治疗室及配血室的电力及照明, 培养箱、 冰箱、 恒温箱的电源, 走道照明用电, 医用气体设备用电, 医护呼叫系统电源, 安防系统用电, 网络机房用电, 热水机房事故排风机为一级负荷。宿舍综合楼应急照明, 客梯、 生活泵、 X光机用电, 手术室洁净空调系统电源用电, 肢体伤残康复病房照明为二级负荷。其余为三级负荷。
1.5.2.2供电电源:
由市电网引来两回独立10KV电源作常见电源, 设置自启动柴油发电机组作备用电源。
1.5.2.3负荷估算: 本工程变压器总装机容量为3760KVA。
1.5.2.4变配电所: 在门诊楼地下一层设一座变配电所, 设10KV配电及10KV/0.4KV变配电, 配置四台干式变压器, 其中两台800KVA干式变压器, 专供除手术室外的所有风冷热泵机组及配套泵用电, 两台1000KVA干式变压器, 供其余负荷用电, 变压器总装机容量3600KVA。
1.5.3应急电源系统: 在门诊楼地下层设柴油发电机站一座,配置一台600KW自启动柴油发电机组,提供大楼一、 二级负荷所需备用电源。
1.5.4照明系统:
1.5.4.1 主要场所照度标准:
场 所
照 度
显色指数
变电所、 发电机房、 厨房
200lx
≥60
会议室
300lx
≥80
办公室、 化验室
500lx
≥80
设备机房
100lx
≥60
车库
75lx
≥60
餐厅
200lx
≥80
诊室、 治疗室、 功能检查室、 复苏室、 消防控制室
300lx
≥80
候诊室、 挂号厅、 门厅
200lx
≥80
药房、 门诊收费
500lx
≥80
病房
100lx
≥80
手术室一般照明
750lx
≥90

1.5.4.2 光源: 病房、 理疗室、 病人活动室采用色温<3300的T5或T8三基色荧光灯光源; 办公、 车库、 诊室、 侯诊室、 药房、 功能检查室、 手术室一般照明、 设备机房等采用色温为3300~5300的T5或T8三基色荧光灯光源; 门厅、 电梯厅、 会议、 餐厅等采用节能灯光源; 路灯采用金卤灯光源, 庭园灯、 草坪灯采用节能灯光源。
1.5.4.3 照明灯具以简洁,高效为主,办公采用高效格栅荧光灯; 治疗室、 诊室、 走道采用漫反射灯具; 病房选用间接照明灯具作一般照明、 每个床设一只床头灯作局部照明; 病房及其走道设夜间巡视脚灯; 治疗室、 污物走廊、 污洗间、 候诊室、 手术室等场所设置固定式电子灭菌灯、 病房设置移动式电子灭菌灯进行消毒灭菌; 地下车库照明选用简式荧光灯, 水泵房等潮湿场所采用防水防尘灯具。
1.5.4.4 应急照明设置: 变电所、 消防控制室、 消防风机房等设供继续工作或暂时继续工作的备用照明。疏散走道、 楼梯间、 厅堂、 病房等设疏散照明, 疏散走道、 楼梯间、 厅堂及安全出口等设置疏散指示标志。
1.5.5 防雷、 接地及电气安全系统:
1.5.5.1 按二类防雷要求设防。
1.5.5.2 低压配电系统按地型式采用TN-S制式。
1.5.5.3 在变配电所及每栋电源进线处设总等电位联结, 在弱电机房、 电梯机房、 强弱电竖井、 水泵房、 有洗浴设施的卫生间及治疗室、 抢救室、 监护病房、 手术室等I类或2类医疗场所处设局部等电位联结。
1.5.5.4 一般插座回路设动作电流不大于30mA的漏电保护器。直接接触人体的医用电气设备插座回路设动作电流不大于10mA的漏电保护器。
1.5.5.5楼层配电箱处设防电气火灾的
