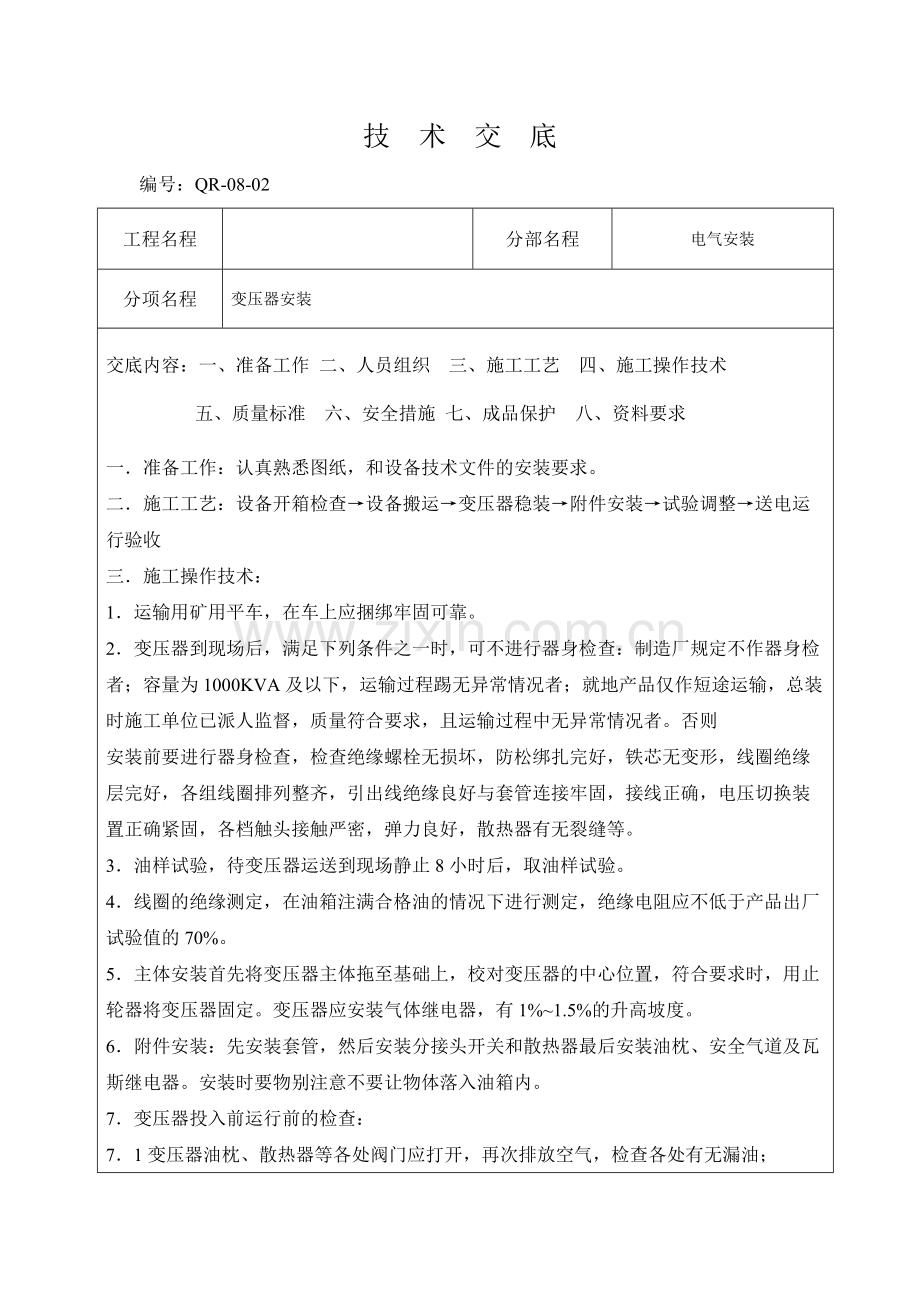

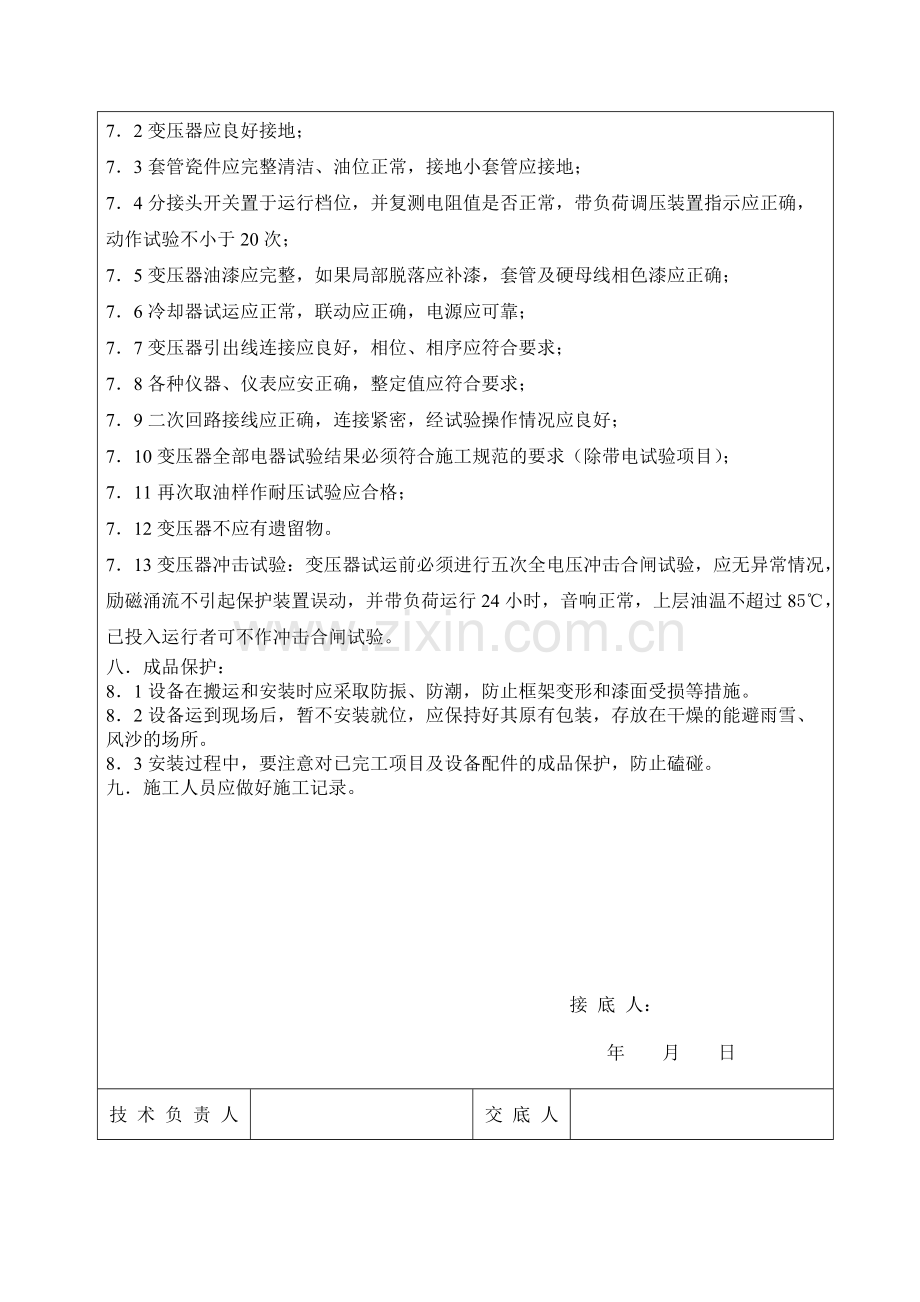

技 术 交 底编号：QR-08-02工程名程分部名程电气安装分项名程变压器安装交底内容：一、准备工作 二、人员组织 三、施工工艺 四、施工操作技术 五、质量标准 六、安全措施 七、成品保护 八、资料要求一准备工作：认真熟悉图纸，和设备技术文件的安装要求。二施工工艺：设备开箱检查设备搬运变压器稳装附件安装试验调整送电运行验收三施工操作技术：1运输用矿用平车，在车上应捆绑牢固可靠。2变压器到现场后，满足下列条件之一时，可不进行器身检查：制造厂规定不作器身检者；容量为 1000KVA 及以下，运输过程踢无异常情况者；就地产品仅作短途运输，总装时施工单位已派人监督，质量符合要求，且运输过程中无异常情况者。否则 安装前要进行器身检查，检查绝缘螺栓无损坏，防松绑扎完好，铁芯无变形，线圈绝缘层完好，各组线圈排列整齐，引出线绝缘良好与套管连接牢固，接线正确，电压切换装置正确紧固，各档触头接触严密，弹力良好，散热器有无裂缝等。3油样试验，待变压器运送到现场静止 8 小时后，取油样试验。4线圈的绝缘测定，在油箱注满合格油的情况下进行测定，绝缘电阻应不低于产品出厂试验值的 70%。5主体安装首先将变压器主体拖至基础上，校对变压器的中心位置，符合要求时，用止轮器将变压器固定。变压器应安装气体继电器，有 1%1.5%的升高坡度。6附件安装：先安装套管，然后安装分接头开关和散热器最后安装油枕、安全气道及瓦斯继电器。安装时要物别注意不要让物体落入油箱内。7变压器投入前运行前的检查：71 变压器油枕、散热器等各处阀门应打开，再次排放空气，检查各处有无漏油；72 变压器应良好接地；73 套管瓷件应完整清洁、油位正常，接地小套管应接地；74 分接头开关置于运行档位，并复测电阻值是否正常，带负荷调压装置指示应正确，动作试验不小于 20 次；75 变压器油漆应完整，如果局部脱落应补漆，套管及硬母线相色漆应正确；76 冷却器试运应正常，联动应正确，电源应可靠；77 变压器引出线连接应良好，相位、相序应符合要求；78 各种仪器、仪表应安正确，整定值应符合要求；79 二次回路接线应正确，连接紧密，经试验操作情况应良好；710 变压器全部电器试验结果必须符合施工规范的要求（除带电试验项目）；711 再次取油样作耐压试验应合格；712 变压器不应有遗留物。713 变压器冲击试验：变压器试运前必须进行五次全电压冲击合闸试验，应无异常情况，励磁涌流不引起保护装置误动，并带负荷运行 24 小时，音响正常，上层油温不超过 85，已投入运行者可不作冲击合闸试验。八成品保护：81 设备在搬运和安装时应采取防振、防潮，防止框架变形和漆面受损等措施。82 设备运到现场后，暂不安装就位，应保持好其原有包装，存放在干燥的能避雨雪、风沙的场所。83 安装过程中，要注意对已完工项目及设备配件的成品保护，防止磕碰。九施工人员应做好施工记录。接 底 人：年 月 日技 术 负 责 人交 底 人
