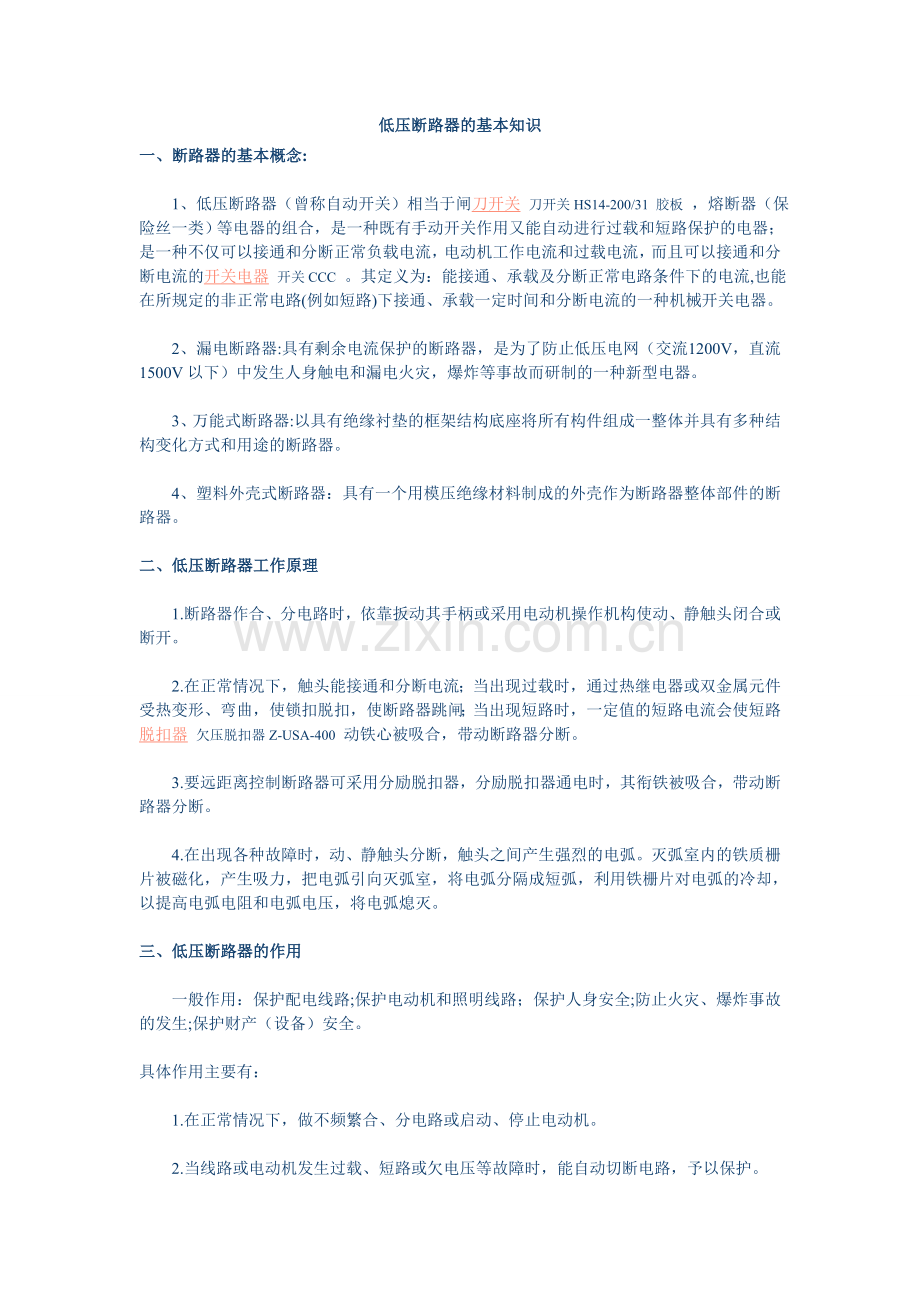

一、断路器的基本概念:

　　1、低压断路器（曾称自动开关）相当于闸刀开关 刀开关HS14-200/31 胶板 ，熔断器（保险丝一类）等电器的组合，是一种既有手动开关作用又能自动进行过载和短路保护的电器；是一种不仅可以接通和分断正常负载电流，电动机工作电流和过载电流，而且可以接通和分断电流的开关电器 开关CCC 。其定义为：能接通、承载及分断正常电路条件下的电流,也能在所规定的非正常电路(例如短路)下接通、承载一定时间和分断电流的一种机械开关电器。

　　2、漏电断路器:具有剩余电流保护的断路器，是为了防止低压电网（交流1200V，直流1500V以下）中发生人身触电和漏电火灾，爆炸等事故而研制的一种新型电器。

　　3、万能式断路器:以具有绝缘衬垫的框架结构底座将所有构件组成一整体并具有多种结构变化方式和用途的断路器。

　　4、塑料外壳式断路器：具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。

二、低压断路器工作原理

　　1.断路器作合、分电路时，依靠扳动其手柄或采用电动机操作机构使动、静触头闭合或断开。

　　2.在正常情况下，触头能接通和分断电流；当出现过载时，通过热继电器或双金属元件受热变形、弯曲，使锁扣脱扣，使断路器跳闸；当出现短路时，一定值的短路电流会使短路脱扣器 欠压脱扣器Z-USA-400 动铁心被吸合，带动断路器分断。

　　3.要远距离控制断路器可采用分励脱扣器，分励脱扣器通电时，其衔铁被吸合，带动断路器分断。

　　4.在出现各种故障时，动、静触头分断，触头之间产生强烈的电弧。灭弧室内的铁质栅片被磁化，产生吸力，把电弧引向灭弧室，将电弧分隔成短弧，利用铁栅片对电弧的冷却，以提高电弧电阻和电弧电压，将电弧熄灭。

三、低压断路器的作用

　　一般作用：保护配电线路;保护电动机和照明线路；保护人身安全;防止火灾、爆炸事故的发生;保护财产（设备）安全。

具体作用主要有：

　　1.在正常情况下，做不频繁合、分电路或启动、停止电动机。

　　2.当线路或电动机发生过载、短路或欠电压等故障时，能自动切断电路，予以保护。

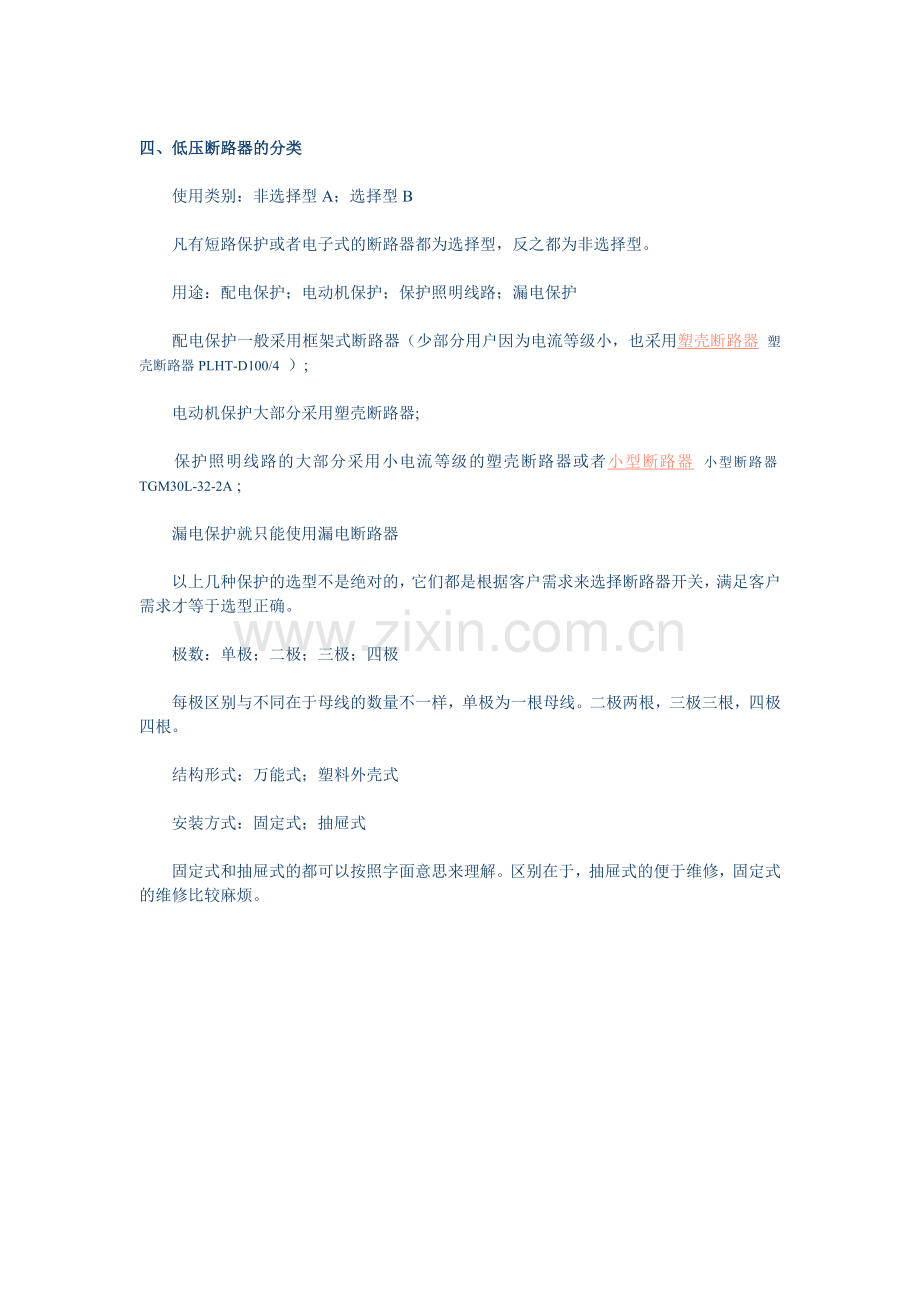

四、低压断路器的分类

　　使用类别：非选择型A；选择型B

　　凡有短路保护或者电子式的断路器都为选择型，反之都为非选择型。

　　用途：配电保护；电动机保护；保护照明线路；漏电保护

　　配电保护一般采用框架式断路器（少部分用户因为电流等级小，也采用塑壳断路器 塑壳断路器PLHT-D100/4 ）;

　　电动机保护大部分采用塑壳断路器;

　　保护照明线路的大部分采用小电流等级的塑壳断路器或者小型断路器 小型断路器TGM30L-32-2A ;

　　漏电保护就只能使用漏电断路器

　　以上几种保护的选型不是绝对的，它们都是根据客户需求来选择断路器开关，满足客户需求才等于选型正确。

　　极数：单极；二极；三极；四极

　　每极区别与不同在于母线的数量不一样，单极为一根母线。二极两根，三极三根，四极四根。

　　结构形式：万能式；塑料外壳式

　　安装方式：固定式；抽屉式

　　固定式和抽屉式的都可以按照字面意思来理解。区别在于，抽屉式的便于维修，固定式的维修比较麻烦。
