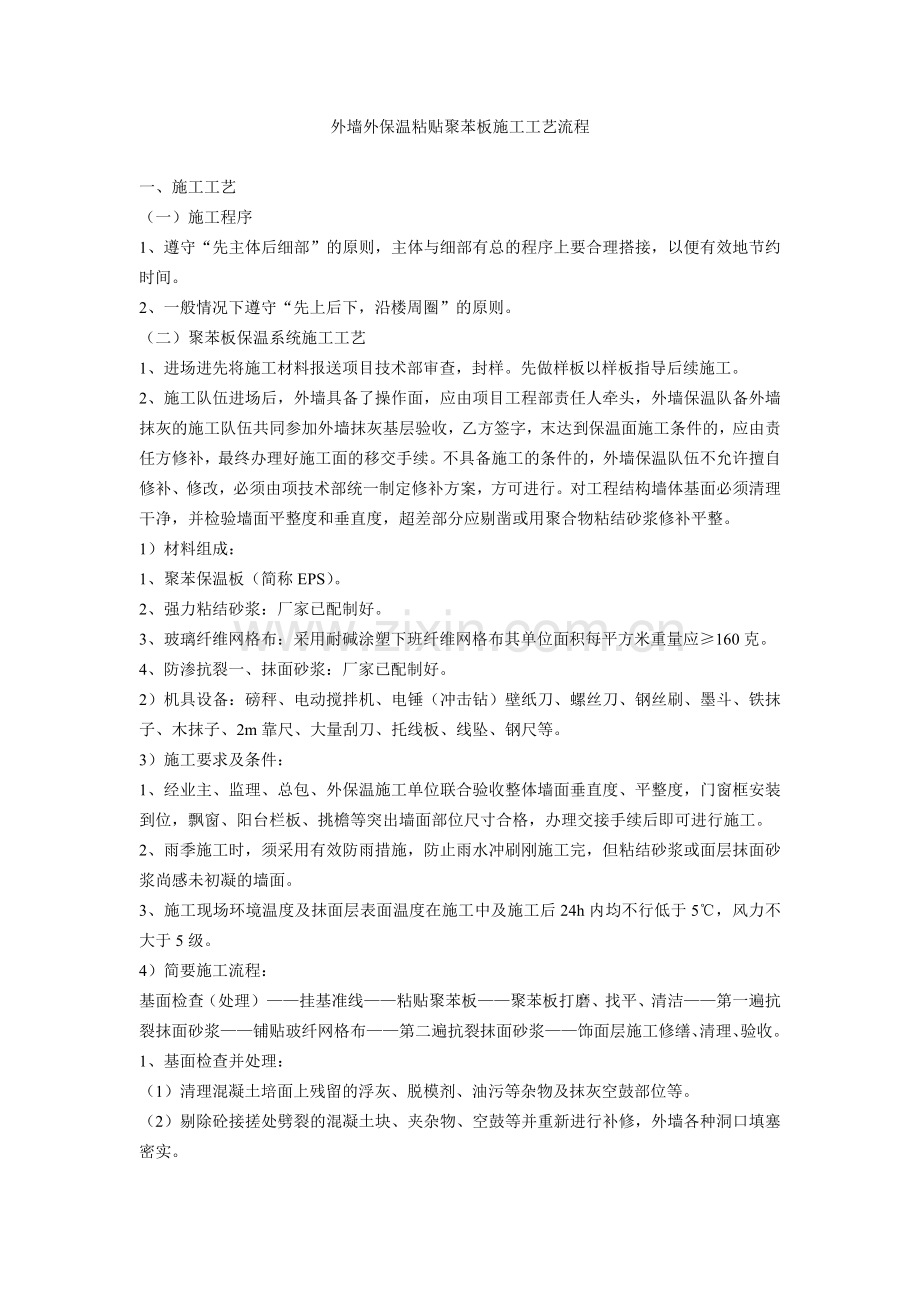

外墙外保温粘贴聚苯板施工工艺流程.doc

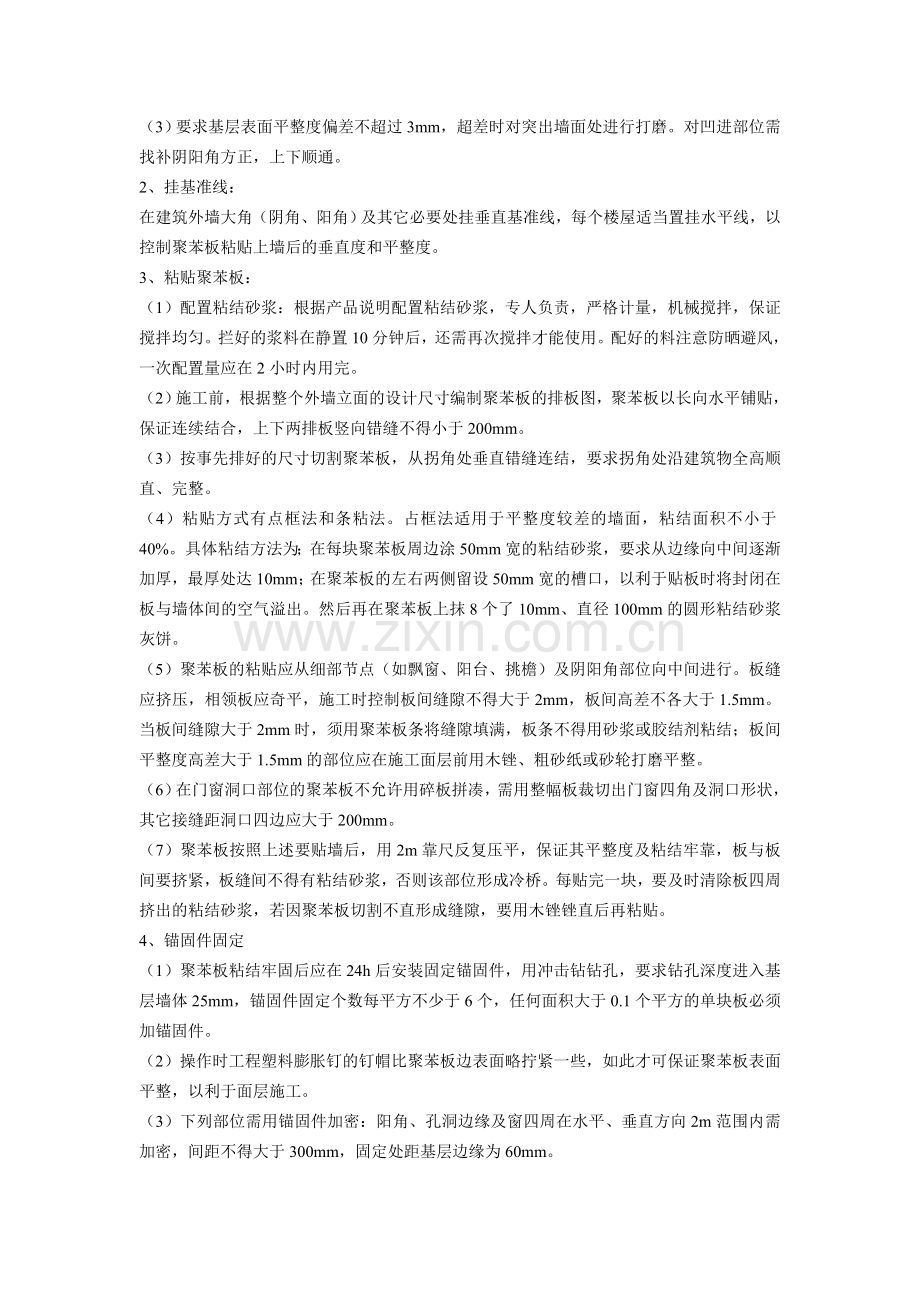

外墙外保温粘贴聚苯板施工工艺流程一、 施工工艺（一）施工程序1、遵守“先主体后细部”的原则，主体与细部有总的程序上要合理搭接，以便有效地节约时间。2、一般情况下遵守“先上后下，沿楼周圈”的原则。（二）聚苯板保温系统施工工艺1、进场进先将施工材料报送项目技术部审查，封样。先做样板以样板指导后续施工。2、施工队伍进场后，外墙具备了操作面，应由项目工程部责任人牵头，外墙保温队备外墙抹灰的施工队伍共同参加外墙抹灰基层验收，乙方签字，末达到保温面施工条件的，应由责任方修补，最终办理好施工面的移交手续。不具备施工的条件的，外墙保温队伍不允许擅自修补、修改，必须由项技术部统一制定修补方案，方可进行。对工程结构墙体基面必须清理干净，并检验墙面平整度和垂直度，超差部分应剔凿或用聚合物粘结砂浆修补平整。1）材料组成：1、聚苯保温板（简称EPS）。2、强力粘结砂浆：厂家已配制好。3、玻璃纤维网格布：采用耐碱涂塑下班纤维网格布其单位面积每平方米重量应160克。4、防渗抗裂一、抹面砂浆：厂家已配制好。2）机具设备：磅秤、电动搅拌机、电锤（冲击钻）壁纸刀、螺丝刀、钢丝刷、墨斗、铁抹子、木抹子、2m靠尺、大量刮刀、托线板、线坠、钢尺等。3）施工要求及条件：1、经业主、监理、总包、外保温施工单位联合验收整体墙面垂直度、平整度，门窗框安装到位，飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接手续后即可进行施工。2、雨季施工时，须采用有效防雨措施，防止雨水冲刷刚施工完，但粘结砂浆或面层抹面砂浆尚感未初凝的墙面。3、施工现场环境温度及抹面层表面温度在施工中及施工后24h内均不行低于5，风力不大于5级。4）简要施工流程：基面检查（处理）挂基准线粘贴聚苯板聚苯板打磨、找平、清洁第一遍抗裂抹面砂浆铺贴玻纤网格布第二遍抗裂抹面砂浆饰面层施工修缮、清理、验收。1、基面检查并处理：（1）清理混凝土培面上残留的浮灰、脱模剂、油污等杂物及抹灰空鼓部位等。（2）剔除砼接搓处劈裂的混凝土块、夹杂物、空鼓等并重新进行补修，外墙各种洞口填塞密实。（3）要求基层表面平整度偏差不超过3mm，超差时对突出墙面处进行打磨。对凹进部位需找补阴阳角方正，上下顺通。2、挂基准线：在建筑外墙大角（阴角、阳角）及其它必要处挂垂直基准线，每个楼屋适当置挂水平线，以控制聚苯板粘贴上墙后的垂直度和平整度。3、粘贴聚苯板：（1）配置粘结砂浆：根据产品说明配置粘结砂浆，专人负责，严格计量，机械搅拌，保证搅拌均匀。拦好的浆料在静置10分钟后，还需再次搅拌才能使用。配好的料注意防晒避风，一次配置量应在2小时内用完。（2）施工前，根据整个外墙立面的设计尺寸编制聚苯板的排板图，聚苯板以长向水平铺贴，保证连续结合，上下两排板竖向错缝不得小于200mm。（3）按事先排好的尺寸切割聚苯板，从拐角处垂直错缝连结，要求拐角处沿建筑物全高顺直、完整。（4）粘贴方式有点框法和条粘法。占框法适用于平整度较差的墙面，粘结面积不小于40%。具体粘结方法为；在每块聚苯板周边涂50mm宽的粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达10mm；在聚苯板的左右两侧留设50mm宽的槽口，以利于贴板时将封闭在板与墙体间的空气溢出。然后再在聚苯板上抹8个了10mm、直径100mm的圆形粘结砂浆灰饼。（5）聚苯板的粘贴应从细部节点（如飘窗、阳台、挑檐）及阴阳角部位向中间进行。板缝应挤压，相领板应奇平，施工时控制板间缝隙不得大于2mm，板间高差不各大于1.5mm。当板间缝隙大于2mm时，须用聚苯板条将缝隙填满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。（6）在门窗洞口部位的聚苯板不允许用碎板拼凑，需用整幅板裁切出门窗四角及洞口形状，其它接缝距洞口四边应大于200mm。（7）聚苯板按照上述要贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢靠，板与板间要挤紧，板缝间不得有粘结砂浆，否则该部位形成冷桥。每贴完一块，要及时清除板四周挤出的粘结砂浆，若因聚苯板切割不直形成缝隙，要用木锉锉直后再粘贴。4、锚固件固定（1）聚苯板粘结牢固后应在24h后安装固定锚固件，用冲击钻钻孔，要求钻孔深度进入基层墙体25mm，锚固件固定个数每平方不少于6个，任何面积大于0.1个平方的单块板必须加锚固件。（2）操作时工程塑料膨胀钉的钉帽比聚苯板边表面略拧紧一些，如此才可保证聚苯板表面平整，以利于面层施工。（3）下列部位需用锚固件加密：阳角、孔洞边缘及窗四周在水平、垂直方向2m范围内需加密，间距不得大于300mm，固定处距基层边缘为60mm。5、聚苯板打磨、找平、清洁：聚苯板表面需用砂纸打磨，打磨动作要求呈圆周方向轻柔旋转，不允许沿着聚苯板接缝平行方向打磨，打磨散落的泡沫碎屑应随时用刷子清除，操作时应戴防护面具。6、第一遍抗裂抹面砂浆：（1）配置抗裂抹面砂浆：根据产品说明配置抹面砂浆，专人负责，严格计量，机械搅拌，保证搅拌均匀。拌好的浆料在静置10分钟后，还需再次搅拌才能使用。配好的料注意防晒避风，一次配置量应在2小时内用完。（2）用抹子将抹面砂均匀的涂抹在聚苯板上，厚度控制在1-2mm之间，不得漏抹，第一遍抹面砂浆抹到锚栓部位即可，带尾孔锚钉暂不抹砂浆。7、玻纤网格布：（1）待第一遍抹面砂浆干燥后即可进行网格布铺贴，施工方法如下：用抹面砂浆从中间固定网格布，按后用抹面砂浆向上向下将网格布抹平压实，使其紧贴底层抹面砂浆。（2）将网格布沿水平方向绷直、绷平，应将网格布弯曲的一面向里放置，开始大面积埋贴时，网格布左右搭接宽度约为100mm，上下搭接宽度约为80mm。不得使网格布和粘褶皱、空鼓、翘边，要求砂浆饱满度100%，严禁出现干搭接。（3）在伸缩缝处需进行网格布翻包，网格布预粘贴在墙面上的尺寸为80mm；用网格布和粘结砂浆将聚苯板端头包住，此处允许聚苯板端边抹粘结砂浆，大墙面粘贴的网格布与翻包网格布搭接应在80mm以上。（4）在墙身阴阳角处必须从两边墙身埋贴的网格布双向绕角且相互搭接，各面搭接宽度不得小于200mm。8、第二遍抹面砂浆：（1）铺贴完网格布后，待砂将凝固至表面基本干燥、不粘手时，即可进行第二遍抹面砂浆施工。抹面厚度以盖住网格布且不出现网影为准。同时控制抗裂抹面砂浆层总厚度在3-4mm之间。（2）所有阳角部位，面层抗裂抹面砂浆应做成尖角，不得形成圆弧。（3）面层砂浆施工应选择施工后24小时没有雨的天气进行，避免雨水冲刷造成返工。9、特殊部位加强：建筑物首层外保温离地2米以下应铺贴双支玻纤网格布，其余各层阴阳角、门窗路口角应用双层玻纤网格布包裹加强，包角网格布单边长度不应小于120mm。10、修缮、清理、验收：工作面所有工序完成后，要作最后的检查，如有不完善、受污染、受破坏的地方应进行修缮并保护，清理现场卫生。属于整体验收大面积完工的继续做好保护工作；属于分部验收或全部完工的，准备交工验收。个人工作业务总结本人于2009年7月进入新疆中正鑫磊地矿技术服务有限公司(前身为“西安中正矿业信息咨询有限公司”)，主要从事测量技术工作，至今已有三年。在这宝贵的三年时间里，我边工作、边学习测绘相专业书籍，遇到不懂得问题积极的请教工程师们，在他们耐心的教授和指导下，我的专业知识水平得到了很到的提高，并在实地测量工作中加以运用、总结，不断的提高自己的专业技术水平。同时积极的参与技术培训学习，加速自身知识的不断更新和自身素质的提高。努力使自己成为一名合格的测绘技术人员。在这三年中，在公司各领导及同事的帮助带领下，按照岗位职责要求和行为规范，努力做好本职工作，认真完成了领导所交给的各项工作，在思想觉悟及工作能力方面有了很大的提高。 在思想上积极向上，能够认真贯彻党的基本方针政策，积极学习政治理论，坚持四项基本原则，遵纪守法，爱岗敬业，具有强烈的责任感和事业心。积极主动学习专业知识，工作态度端正，认真负责，具有良好的思想政治素质、思想品质和职业道德。 在工作态度方面，勤奋敬业，热爱本职工作，能够正确认真的对待每一项工作，能够主动寻找自己的不足并及时学习补充，始终保持严谨认真的工作态度和一丝不苟的工作作风。 在公司领导的关怀以及同事们的支持和帮助下，我迅速的完成了职业角色的转变。一、回顾这四年来的职业生涯，我主要做了以下工作：1、参与了新疆库车县新疆库车县胡同布拉克石灰岩矿的野外测绘和放线工作、点之记的编写工作、1:2000地形地质图修测、1:1000勘探剖面测量、测绘内业资料的编写工作，提交成果新疆库车县胡同布拉克石灰岩矿普查报告已通过评审。2、参与了库车县城北水厂建设项目用地压覆矿产资源评估项目的室内地质资料编写工作，提交成果为库车县城北水厂建设项目用地压覆矿产资源评估报告，现已通过评审。3、参与了新疆库车县巴西克其克盐矿普查项目的野外地质勘查工作，参与项目包括：1:2000地质测图、1:1000勘查线剖面测量、测绘内业资料的编写工作；最终提交的新疆库车县康村盐矿普查报告已通过评审。4、参与了新疆哈密市南坡子泉金矿2009年度矿山储量监测工作，项目包括：野外地质测量与室内地质资料的编写，提交成果为新疆哈密市南坡子泉金矿2009年度矿山储量年报，现已通过评审。6、参与了新疆博乐市五台石灰岩矿9号矿区勘探项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。7、参与了新疆博乐市托特克斜花岗岩矿详查报告项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。通过以上的这些工作，我学习并具备了以下工作能力： 1、通过实习，对测绘这门学科的研究内容及实际意义有了系统的认识。加深对测量学基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。2、熟悉了三、四等控制测量的作业程序及施测方法，并掌握了全站仪、静态GPS、RTK等测量仪器的工作原理和操作方法。3、掌握了GPS控制测量内业解算软件（南方测绘 Gps数据处理）以及内业成图软件（南方cass）的操作应用。能够将外业测量的数据导入软件进行地形图成图和处理。4、在项目技术负责的指导下熟悉了测量技术总结的编写要求和方法，并参与了部分项目测量技术总结章节的编写工作。5、在项目负责的领导下参与整个测量项目的组织运作，对项目的实施过程有了深刻理解。通过在项目组的实习锻炼了自己的组织协调能力，为以后的工作打下了坚实基础。二、工作中尚存在的问题 从事测绘工作以来，深深感受到工作的繁忙、责任的重大，也因此没能全方位地进行系统地学习实践，主要表现为没有足够的经验，对于地形复杂的地段理解不够深刻；理论知识掌握不够系统，实践能力尚为有限。以上问题，在今后工作中自己将努力做到更好。三、今后的工作打算 通过总结四年来的工作，我无论从工作技术上，还是从世界观、人生观、价值观等各个方面，都有了很大的提高。今后，我会在此基础上，刻苦钻研，再接再厉，使自己在业务知识水平更上一层楼，为测绘事业的发展，贡献自己的力量。
