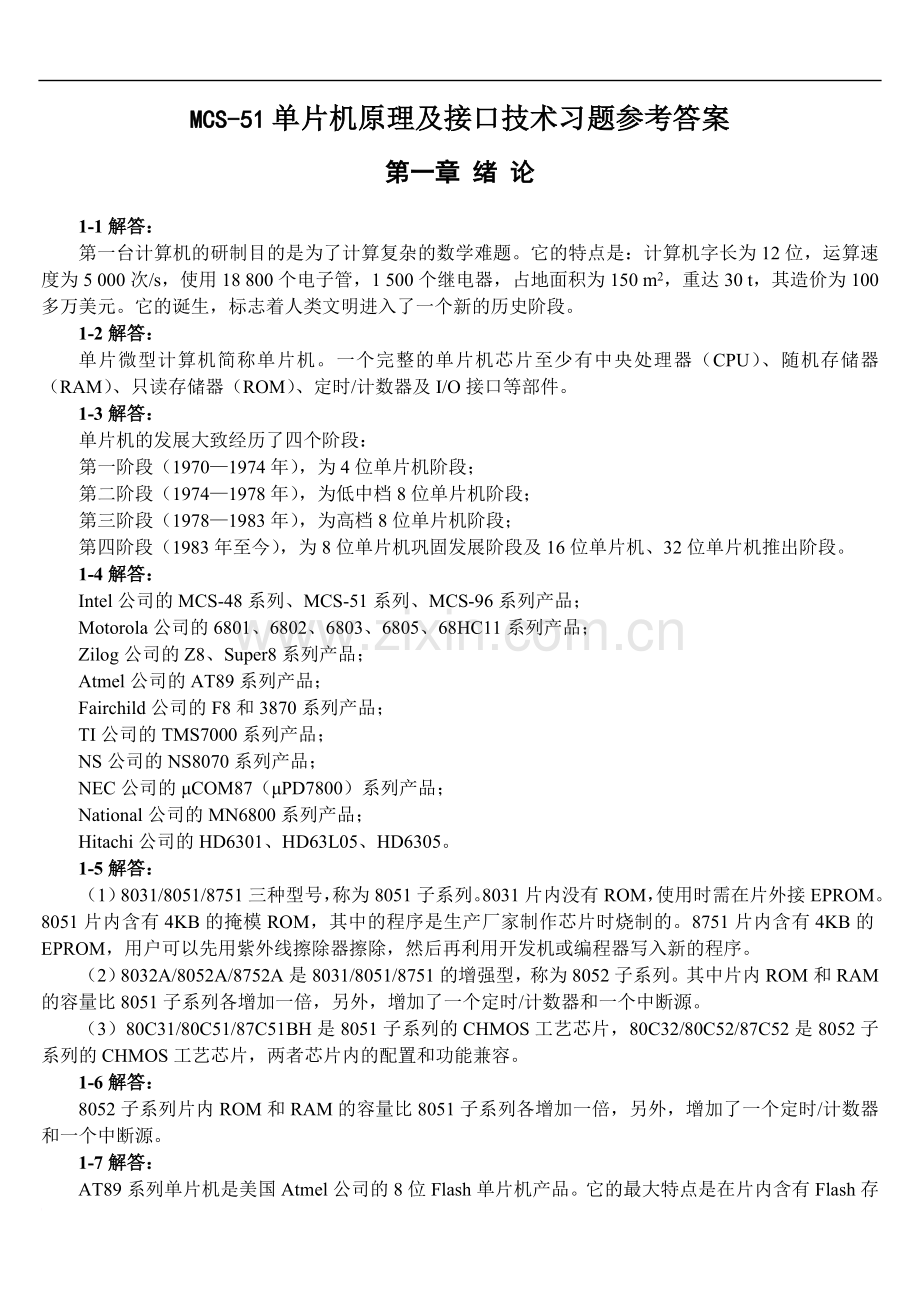

MCS-51单片机原理及接口技术习题参考答案
第一章 绪 论
1-1解答：
第一台计算机的研制目的是为了计算复杂的数学难题。它的特点是：计算机字长为12位，运算速度为5 000次/s，使用18 800个电子管，1 500个继电器，占地面积为150 m2，重达30 t，其造价为100多万美元。它的诞生，标志着人类文明进入了一个新的历史阶段。
1-2解答：
单片微型计算机简称单片机。一个完整的单片机芯片至少有中央处理器（CPU）、随机存储器（RAM）、只读存储器（ROM）、定时/计数器及I/O接口等部件。
1-3解答：
单片机的发展大致经历了四个阶段：
第一阶段（1970—1974年），为4位单片机阶段；
第二阶段（1974—1978年），为低中档8位单片机阶段；
第三阶段（1978—1983年），为高档8位单片机阶段；
第四阶段（1983年至今），为8位单片机巩固发展阶段及16位单片机、32位单片机推出阶段。
1-4解答：
Intel公司的MCS-48系列、MCS-51系列、MCS-96系列产品；
Motorola公司的6801、6802、6803、6805、68HC11系列产品；
Zilog公司的Z8、Super8系列产品；
Atmel公司的AT89系列产品；
Fairchild公司的F8和3870系列产品；
TI公司的TMS7000系列产品；
NS公司的NS8070系列产品；
NEC公司的μCOM87（μPD7800）系列产品；
National公司的MN6800系列产品；
Hitachi公司的HD6301、HD63L05、HD6305。
1-5解答：
（1）8031/8051/8751三种型号，称为8051子系列。8031片内没有ROM，使用时需在片外接EPROM。8051片内含有4KB的掩模ROM，其中的程序是生产厂家制作芯片时烧制的。8751片内含有4KB的EPROM，用户可以先用紫外线擦除器擦除，然后再利用开发机或编程器写入新的程序。
（2）8032A/8052A/8752A是8031/8051/8751的增强型，称为8052子系列。其中片内ROM和RAM的容量比8051子系列各增加一倍，另外，增加了一个定时/计数器和一个中断源。
（3）80C31/80C51/87C51BH是8051子系列的CHMOS工艺芯片，80C32/80C52/87C52是8052子系列的CHMOS工艺芯片，两者芯片内的配置和功能兼容。
1-6解答：
8052子系列片内ROM和RAM的容量比8051子系列各增加一倍，另外，增加了一个定时/计数器和一个中断源。
1-7解答：
AT89系列单片机是美国Atmel公司的8位Flash单片机产品。它的最大特点是在片内含有Flash存储器，在系统的开发过程中可以十分容易地进行程序的修改，使开发调试更为方便。AT89系列单片机以8031为内核，是与8051系列单片机兼容的系列。
1-8解答：
高档型单片机有AT89S51、AT89S52、AT89S53和AT89S8252等型号，其中AT89S51有4KB可下载Flash存储器，AT89S52、AT89S8252有8KB可下载Flash存储器，AT89S53有12KB可下载Flash存储器。
第二章 MCS-51系列单片机的结构及原理
2-1解答：
MCS-51单片机由8个部件组成：中央处理器（CPU），片内数据存储器（RAM），片内程序存储器（ROM/EPROM），输入/输出接口（I/O口，分为P0口、P1口、P2口和P3口），可编程串行口，定时/计数器，中断系统及特殊功能寄存器（SFR）。
中央处理器（CPU）：单片机的核心部分，它的作用是读入和分析每条指令，根据每条指令的功能要求，控制各个部件执行相应的操作。
片内数据存储器（RAM）：存放各项操作的临时数据。
片内程序存储器（ROM/EPROM）：存放单片机运行所需的程序。
输入/输出接口（I/O口）：单片机与外设相互沟通的桥梁。
可编程串行口：可以实现与其它单片机或PC机之间的数据传送。
定时/计数器：具有可编程功能，可以完成对外部事件的计数，也可以完成定时功能。
中断系统：可以实现分时操作、实时处理、故障处理等功能。
特殊功能寄存器（SFR）：反映单片机的运行状态，包含了单片机在运行中的各种状态字和控制字，以及各种初始值。
2-2解答：
引脚是片内外程序存储器的选择信号。当端保持高电平时，访问内部程序存储器，但在PC（程序计数器）值超过0FFFH（对于8051/8751/80C51）或1FFFH（对于8052）时，将自动转向访问外部程序存储器。当端保持低电平时，不管是否有内部程序存储器，则只访问外部程序存储器。
由于8031片内没有程序存储器，所以在使用8031时，引脚必须接低电平。
2-3解答：
在MCS-51单片机中，除P3口具有第二功能外，还有3条控制线具有第二功能。
P3口的第二功能：
P3.0—RXD：串行数据接收端
P3.1—TXD：串行数据发送端
P3.2—：外部中断0申请输入端
P3.3—：外部中断1申请输入端
P3.4—T0：定时器0计数输入端
P3.5—T1：定时器1计数输入端
P3.6—：外部RAM写选通
P3.7—：外部RAM读选通
3条控制线的第二功能：
ALE—：片内EPROM编程脉冲。片内具有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
RESET—VPD：备用电源。VCC掉电期间，此引脚可接备用电源，以保持内部RAM数据不丢失。
—VPP：片内EPROM编程电源。在对片内具有EPROM的芯片进行编程时，此引脚用于施加21V编程电源。
2-4解答：
MCS-51单片机的内部存储空间分为数据存储器和程序存储器。
内部数据存储器：共256字节单元，包括低128个单元和高128个单元。低128字节又分成3个区域：工作寄存器区（00H~1FH），位寻址区（20H~2FH）和用户RAM区（30H~7FH）。高128字节是供给特殊功能寄存器使用的，因此称之为特殊功能寄存器区。
内部程序存储器：在8031片内无程序存储器，8051片内具有4KB掩模ROM，8751片内具有4KBEPROM。
2-5解答：
MCS-51单片机提供了4组工作寄存器，对于当前工作寄存器组的选择，是通过PSW中的RS1和RS0来进行选择。具体关系如下表：

RS1
RS0
当前寄存器组
0
0
第0组工作寄存器
0
1
第1组工作寄存器
1
0
第2组工作寄存器
1
1
第3组工作寄存器

2-6解答：
内部RAM低128个单元按用途分成3个区域：工作寄存器区（00H~1FH），位寻址区（20H~2FH）和用户RAM区（30H~7FH）。
2-7解答：
DPTR是数据指针寄存器，是一个16位寄存器，用来存放16位存储器的地址，以便对外部数据存储器RAM中的数据进行操作。DPTR由高位字节DPH和低位字节DPL组成。
2-8解答：
所谓堆栈，顾名思义就是一种以“堆”的方式工作的“栈”。堆栈是在内存中专门开辟出来的按照“先进后出，后进先出”的原则进行存取的RAM区域。堆栈的用途是保护现场和断点地址。在8051单片机复位后，堆栈指针SP总是初始化到内部RAM地址07H。从08H开始就是8051的堆栈区，这个位置与工作寄存器组1的位置相同。因此，在实际应用中，通常要根据需要在程序初始化时对SP重新赋值，以改变堆栈的位置。
2-9解答：
程序状态字寄存器PSW是8位寄存器，用于存放程序运行的状态信息。
CY（PSW.7）：进位标志位。
AC（PSW.6）：辅助进位标志位。
F0（PSW.5）、F1（PSW.1）：用户标志位。
RS1（PSW.4）、RS0（PSW.3）：工作寄存器组选择位。
OV（PSW.2）：溢出标志位。
P（PSW.0）：奇偶标志位。
2-10解答：
P0口由一个所存器、两个三态输入缓冲器、场效应管、控制与门、反相器和转换开关组成；作为输出口时，必须外接上拉电阻才能有高电平输出，作为输入口时，必须先向锁存器写“1”；作为普通I/O口使用或低8位地址/数据总线使用。
P1口内没有转换开关，但有上拉电阻；只用作普通I/O口使用。
P2口比P1口多了一个转换控制开关；作为普通I/O口使用或高8位地址线使用。
P3口比P1口增加了与非门和缓冲器；具有准双向I/O功能和第二功能。
上述4个端口在作为输入口使用时，应注意必须先向端口写“1”。
2-11解答：
指令周期：执行一条指令所需要的时间。
机器周期：CPU完成一个基本操作所需要的时间。
状态：振荡脉冲经过二分频后，得到的单片机的时钟信号。
拍：振荡脉冲的周期。
当晶振频率为12MHz时，一个机器周期为1μs；当晶振频率为8MHz时，一个机器周期为3μs。
2-12解答：
在时钟电路工作后，只要在单片机的RESET引脚上出现24个时钟震荡脉冲（两个机器周期）以上的高电平，单片机就能实现复位。
复位后，CPU和系统都处于一个确定的初始状态，在这种状态下，所有的专用寄存器都被赋予默认值，除SP=07H，P0~P3口为FFH外，其余寄存器均为0。
2-13解答：
8051单片机应用系统的电压检测电路监测到电源下降时，触发外部中断，在中断服务子程序中将外部RAM中的有用数据送入内部RAM保存。（内部RAM由备用电源供电）
80C51单片机应用系统的电压检测电路监测到电源降低时，也出发外部中断，在中断服务子程序中，除了要将外部RAM中有用的数据保存以外，还要将特殊功能寄存器的有用内容保护起来，然后对电源控制寄存器PCON进行设置。
2-14解答：
单片机退出空闲状态有两种方法：中断退出和硬件复位退出。
第三章 MCS-51系列单片机的指令系统
3-1解答：
指令是规定计算机进行某种操作的命令，一台计算机所能执行的指令集合称为该计算机的指令系统。
计算机内部只识别二进制数，因此，能别计算机直接识别、执行的指令时使用二进制编码表示的指令，这种指令别称为机器语言指令。
以助记符表示的指令就是计算机的汇编语言指令。
3-2解答：
[标号：] <操作码> [操作数] [；注释]
3-3解答：
MCS-51系列单片机提供了7种寻址方式：
（1）立即寻址：操作数在指令中直接给出，立即数前面有“#”。
（2）直接寻址：在指令中直接给出操作数地址。对应片内低128个字节单元和特殊功能寄存器。
（3）寄存器寻址：以寄存器的内容作为操作数。对应的寄存器有：R0~R7、A、AB寄存器和数据指针DPTR。
（4）寄存器间接寻址：以寄存器的内容作为RAM地址，该地址中的内容才是操作数。对应片内RAM的低128个单元采用R0、R1作为间址寄存器，片外RAM低256个单元可用R0、R1作为间址寄存器，整个64KB空间可用DPTR作为间址寄存器。
（5）变址寻址：以DPTR或PC作为基址寄存器，以累加器A作为变址寄存器，并以两者内容相加形成的16位地址作为操作数地址。对应片内、片外的ROM空间。
（6）相对寻址：只在相对转移指令中使用。对应片内、片外的ROM空间。
（7）位寻址：对可寻址的位单独进行操作。对应位寻址区20H~2FH单元的128位和字节地址能被8整除的特殊功能寄存器的相应位。
3-4解答：
直接寻址方式。
3-5解答：
寄存器间接寻址方式。
3-6解答：
立即寻址方式，直接寻址方式，寄存器寻址方式，寄存器间接寻址方式，位寻址方式。
3-7解答：
变址寻址方式
3-8解答：
对于8052单片机内部RAM的高128B，必须采用寄存器间接寻址方式进行访问。
3-9解答：
外部数据传送指令有6条：
MOVX A，@DPTR MOVX @DPTR，A
MOVX A，@Ri MOVX @Ri，A
MOVC A，@A+DPTR MOVC A，@A+PC
（1）MOVX A，@R1 MOVX A，@DPTR
都是访问片外RAM，但二者寻址范围不同。
前1条指令是对片外RAM低256个单元的“读”操作。
后1条指令是对片外RAM64KB空间的“读”操作。
（2）MOVX A，@DPTR MOVX @DPTR，A
访问空间相同，但数据传送方向不同。
前1条指令是对片外RAM64KB空间的“读”操作。
后1条指令是对片外RAM64KB空间的“写”操作。
（3）MOV @R0，A MOVX @R0，A
二者访问的空间不同。
前1条指令是对片内RAM低128个单元的“写”操作。
后1条指令是对片外RAM低256个单元的“写”操作。
（4）MOVC A，@A+DPTR MOVX A，@DPTR
二者访问的空间不同，寻址方式不同。
前1条指令是变址寻址方式，对ROM操作。
后1条指令是寄存器间接寻址方式，对片外RAM操作。
3-10解答：
R0←30H，（R0）=30H
A←（（R0）），（A）=40H
R1←（A），（R1）=40H
B←（（R1）），（B）=10H
（R1）←（P1），（（R1））=（40H）=EFH
P2←（P1），（P2）=EFH
10H←20H，（10H）=20H
30H←（10H），（30H）=20H
结果：（R0）=30H，（A）=40H，（R1）=40H，（B）=10H，（40H）=EFH，（P2）=EFH，（10H）=20H，（30H）=20H
3-11解答：
（1）由于在工作寄存器与工作寄存器之间不能直接传送数据，所以需要借助累加器A。
MOV A，R1
MOV R0，A
（2）片外RAM向片内RAM传送数据，不能直接进行，需要借助累加器A。由于片外RAM是60H单元，地址小于FFH，所以间址寄存器使用Ri即可。
MOV R1，#60H
MOVX A，@R1
MOV R0，A
（3） MOV R1，#60H
MOVX A，@R1
MOV 40H，A
（4）片外数据不能直接送入片外单元，需要先将片外数据读入累加器，然后再送到片外。
MOV DPTR，#1000H
MOVX A，@DPTR
MOV R1，#40H
MOVX @R1，A
（5）ROM中的数据需要使用查表指令才能读出来，所以此题不能使用一般的传送指令从ROM中读数据。
MOV DPTR，#2000H
MOV A，#00H
MOVC A，@A+DPTR
MOV R2，A
（6） MOV DPTR，#2000H
MOV A，#00H
MOVC A，@A+DPTR
MOV 40H，A
（7） MOV DPTR，#2000H
MOV A，#00H
MOVC A，@A+DPTR
MOV DPTR，#0200H
MOVX @DPTR，A
3-12解答：
片外RAM与片内RAM之间的数据传送不能直接进行，需要借助累加器A。数据交换需要使用数据交换指令XCH。
MOV DPTR，#1000H
MOVX A，@DPTR
XCH A，60H
MOVX @DPTR，A
3-13解答：
本题需要采用查表指令。
ORG 0200H
MOV DPTR，#TAB
MOV A，R7
MOVC A，@A+DPTR
ORG 0300H
TAB： DB 0，1，4，9，16，25，36，49，64，81
3-14解答：
（1）结果：（A）←→（R1），（A）=40H，（R1）=5BH，（PSW）=81H
（2）结果：（A）←→（40H），（A）=C3H，（40H）=5BH，（PSW）=80H
（3）结果：（A）←→（（R1）），（A）=C3H，（（R1））=（40H）=5BH，（PSW）=80H
（4）结果：（A）0~3←→（（R1））0~3，（A）=53H，（（R1））=（40H）=CBH，（PSW）=80H
（5）结果：（A）0~3←→（A）4~7，（A）=B5H，（PSW）=81H
（6）结果：A←（A）+（R1），（A）=9BH，（PSW）=05H
（7）结果：A←（A）+（40H），（A）=1EH，（PSW）=80H
（8）结果：A←（A）+40H，（A）=9BH，（PSW）=05H
（9）结果：A←（A）+（40H）+CY，（A）=1FH，（PSW）=81H
（10）结果：A←（A）-（40H）-CY，（A）=97H，（PSW）=85H
（11）结果：A←（A）- 40H - CY，（A）=1AH，（PSW）=01H
3-15解答：
（1）该组指令执行后（A）=00H，不影响CY位。
（2）该组指令执行后（A）=00H，影响CY位。
说明：单独执行INC指令，只影响奇偶标志位P，不影响半进位标志位AC和进位位CY位。执行ADD指令后，将影响CY、AC和P位。
3-16解答：
本题涉及的是16位数的减法运算，首先应让低8位相减，然后让高8位带着借位相减。注意：应在低8位相减前将进位位CY清空0。
CLR C
MOV A，#56H
SUBB A，#78H
MOV R0，A
MOV A，#23H
SUBB A，#45H
MOV R1，A
3-17解答：
A←（A）∧23H，（A）=03H
42H←（42H）∨（A），（42H）=37H
A←（A）（（R0）），（A）=34H
A←（），（A）=CBH
结果：（A）=CBH
3-18解答：
（1） MOV DPTR，#1000H
MOVX A，@DPTR
CPL A
MOVX @DPTR，A
（2） MOV R0，#60H
MOVX A，@R0
ANL A，#3FH
XRL A，#03H
MOVX @R0，A
3-19解答：
DA A指令的作用是对A中刚进行的两个BCD码的加法结果进行修正，即继续使BCD码加法运算的结果保持为BCD码。使用时，DA A指令只能使用在加法指令后，即ADD指令和ADDC指令。
3-20解答：
MOV DPTR，#1000H
MOVX A，@DPTR
MOV B，#10
MUL AB
MOV 30H，A
MOV 31H，B
MOV DPTR，#2000H
MOVX A，@DPTR
MOV B，#32
MUL AB
ADD A，30H
MOV 30H，A
MOV A，B
ADDC A，31H
MOV 31H，A
3-21解答：
MOV R7，#10
MOV DPTR，#block1
MOV R0，#block2
LOOP： MOVX A，@DPTR
MOV @R0，A
INC DPTR
INC R0
DJNZ R7，LOOP
3-22解答：
MOV A，#01H
LOOP： MOV P0，A
RL A
LCALL DELAY
SJMP LOOP
DELAY： MOV R7，#00H
DELAY1： MOV R6，#00H
DJNZ R6，$
DJNZ R7，DELAY1
RET
3-23解答：
ORL C，11H
MOV 11H，C
MOV C，P1.0
ORL C，10H
ANL C，11H
MOV P1.0，C
3-24解答：
（1）正确。
（2）错误。原因：清零指令只能用于累加器ACC和位操作，而本题中E0H只能是字节地址（位地址的范围是00H~7FH），所以该条指令错误。
（3）错误。原因：ACC是直接字节地址，不能用于清零指令。
（4）正确。ACC.0是一个位，可以应用到清零指令中。
（5）正确。
（6）错误。原因：取反指令只能用于累加器ACC和位操作，而本题中E0H只能是字节地址（位地址的范围是00H~7FH），所以该条指令错误。
（7）错误。原因：ACC是直接字节地址，不能用于取反指令。
（8）正确。ACC.0是一个位，可以应用到取反指令中。
3-25解答：
ANL A，B
ORL A，C
MOV F，C
3-26解答：
指令LJMP addr16是长转移指令，指令中提供了16位目的地址，寻址范围是64KB。
指令AJMP addr11是绝对转移指令，指令中11位目的地址，其中a7~a0在第二字节，a10~a8则占据第一字节的高3位，寻址范围是与PC当前值（本指令所在地址+本条指令所占用的字节数2）在同一个2K的区域内。
3-27解答：
（1） MOV P1，#0CAH ；P1←CAH，P1=CAH=B
MOV A，#56H ；A←56H，A=56H=B
JB P1.2，L1 ；若P1.2=1，则转移至L1
JNB ACC.3，L2 ；若ACC.3=0，则转移至L2
…
L1： …
L2： …
执行完本段程序后将转移至L2，因为P1.2=0，ACC.3=0，所以转至L2。
（2） MOV A，#43H ；A←43H，A=43H=B
JB ACC.2，L1 ；若ACC.2=1，则转移至L1
JBC ACC.6，L2 ；若ACC.6=1，则转移至L2，同时将ACC.6清零
…
L1： …
L2： …
执行完本段程序后将转移至L2，因为ACC.2=0，ACC.6=1，所以转至L2，并且将ACC.6清零。
3-28解答：
（1）
MOV A，P1
CPL A
ANL A，#0F0H
SWAP A
MOV P1，A
（2）：
LOOP： JNB P1.4，L1 ；
JNB P1.5，L2 ；
JNB P1.6，L3 ；
JNB P1.7，L4 ；
LJMP LOOP ；
L1： MOV P1，#01H ；
LJMP LOOP ；
L2： MOV P1，#02H ；
LJMP LOOP ；
L3： MOV P1，#03H ；
LJMP LOOP ；
L4： MOV P1，#04H ；
LJMP LOOP ；
第4章 汇编语言程序设计
4-1解答：
ORG 0100H
MOV A，21H
ADD A，23H
MOV 25H，A
MOV A，20H
ADDC A，22H
MOV 24H，A
RET
4-2解答：
ORG 0200H
MOV A，51H
MOV B，#20
MUL AB
MOV 53H，A
MOV 52H，B
MOV A，50H
MOV B，#3
MUL AB
ADD A，53H
MOV 53H，A
MOV A，B
ADDC A，52H
MOV 52H，A
RET
4-3解答：
X→A暂存
A<20?
A<50?
2→B
5→B
1→B
A×B→A
A→FUNC保存结果
开始
返回
Y

N

Y

N

题图4-1 习题4-3流程图

ORG 0300H
MOV A，DATA
CJNE A，#20，LOP1
LOP1： JC LOP3
CJNE A，#50，LOP2
LOP2： JC LOP4
MOV B，#1
LJMP LOP5
LOP3： MOV B，#2
LJMP LOP5
LOP4： MOV B，#5
LOP5： MUL AB
MOV FUNC，A
RET
4-4解答：
ORG 0400H
MOV A，mun+1
JNB ACC.7，LOOP
CLR C
MOV A，num
SUBB A，#01H
CPL A
MOV num，A
MOV A，#num+1
SUBB A，#00H
CPL A
MOV num+1，A
LOOP： RET
4-5解答：
ORG 0500H
MOV DPTR，#JPTAB
MOV A，R2
RL A
JMP @A+DPTR

JPTAB： AJMP KEY0
AJMP KEY1
AJMP KEY2
……
AJMP KEY15
KEY0： …
KEY1： …
KEY2： …
……
KEY15： …
4-6解答：
ORG 0600H
MOV R0，#40H
MOV DPTR，#2000H
MOV R7，#21H
LOOP： MOV A，@R0
MOVX @DPTR，A
INC R0
INC DPTR
DJNZ R7，LOOP
RET
4-7解答：
ORG 0700H
MOV DPTR，#DATA
MOV R7，#10
LOOP： MOVX A，@DPTR
ORL A，#80H
MOVX @DPTR，A
INC DPTR
DJNZ R7，LOOP
RET
4-8解答：
ORG 0800H
MOV DPTR，#3000H
MOV R0，#30H
MOV R7，#7
LOOP： MOVX A，@DPTR
MOV @R0，A
INC DPTR
INC DPTR
INC R0
DJNZ R7，LOOP
RET
4-9解答：
ORG 0900H
MOV DPTR，#1000H
MOV R1，#30H
MOV R7，#31H
LOOP： MOVX A，@DPTR
MOV @R1，A
CLR A
MOVX @DPTR，A
INC DPTR
INC R1
DJNZ R7，LOOP
RET
4-10解答：
ORG 0A00H
MOV R1，#DAT1
MOV DPTR，#DAT2
MOV R6，#10H
LOOP1： MOV A，@R1
CJNE A，#0DH，LOOP2
LJMP LOOP3
LOOP2： MOVX @DPTR，A
INC R1
INC DPTR
DJNZ R6，LOOP1
LOOP3： RET
4-11解答：
ORG 0B00H
MOV DPTR，#3000H
MOV R7，#100
MOV one，#00H
MOV two，#00H
MOV three，#00H
LOP1： MOVX A，@DPTR
JZ LOP2
JNB ACC.7，LOP3
INC three
LJMP LOP4
LOP2： INC two
LJMP LOP4
LOP3： INC one
LOP4： INC DPTR
DJNZ R7，LOP1
RET
4-12解答：
ORG 0C00H
MOV R0，#50H
MOV A，#00H
MOV R7，#10
LOP： ADD A，@R0
INC R0
DJNZ R7，LOP
MOV B，#10
DIV AB
MOV 5AH，A
RET
4-13解答：
ORG 0D00H
MOV R0，#40H
MOV A，@R0
MOV R7，#47
LOOP： INC R0
MOV 30H，@R0
CJNE A，30H，CHK
CHK： JC LOOP1
MOV A，@R0
LOOP1： DJNZ R7，LOOP
MOV MIN，A
RET
4-14解答：
ORG 0E00H
START： MOV R0，#40H
MOV R7，#19
CLR 00H
LOOP： MOV A，@R0
MOV 30H，A
INC R0
MOV 31H，@R0
CLR C
SUBB A，@R0
JNC NEXT
MOV @R0，30H
DEC R0
MOV @R0，31H
INC R0
SETB 00H
NEXT： DJNZ R7，LOOP
JB 00H，START
MOV R0，#40H
MOV DPTR，#2000H
MOV R7，#20
LOP1： MOV A，@R0
MOVX @DPTR，A
INC R0
INC DPTR
DJNZ R7，LOP1
RET
4-15解答：
ORG 0F00H
MOV DPTR，#2000H
MOV R7，#100
LOOP1： MOVX A，@DPTR
CJNE A，#44H，LOOP2
MOV 30H，DPL
MOV 31H，DPH
MOV DPTR，#20A0H
MOV A，30H
MOVX @DPTR，A
INC DPTR
MOV A，31H
MOVX @DPTR，A
LJMP LOOP3
LOOP2： INC DPTR
DJNZ R7，LOOP1
LOOP3： RET
4-16解答：
ORG 1000H
MOV R0，#30H
MOV R1，#50H
MOV R7，#20
LOP1： MOV A，@R0
CJNE A，#0AH，LOP2
LOP2： JNC LOP3
ADD A，#30H
LJMP LOP4
LOP3： ADD A，#37H
LOP4： MOV @R1，A
INC R0
INC R1
DJNZ R7，LOP1
RET
4-17解答：
ORG 1100H
MOV R0，#40H
MOV R1，#60H
MOV R7，#N
LOP1： MOV A，@R0
CJNE A，#41H，LOP2
LOP2： JNC LOP3
CLR C
SUBB A，#30H
LJMP LOP4
LOP3： CLR C
SUBB A，#37H
LOP4： MOV @R1，A
INC R0
INC R1
DJNZ R7，LOP1
RET
4-18解答：
ORG 1200H
MOV DPTR，#2000H
MOV R0，#30H
MOV R7，#5
LOP1： MOVX A，@DPTR
ANL A，#0FH
ADD A，#30H
MOV @R0，A
INC R0
MOVX A，@DPTR
ANL A，#0F0H
SWAP A
ADD A，#30H
MOV @R0，A
INC R0
INC DPTR
DJNZ R7，LOP1
MOV DPTR，#2005H
MOV R0，#30H
MOV R7，#10
LOP2： MOV A，@R0
MOVX @DPTR，A
INC R0
INC DPTR
DJNZ R7，LOP2
RET
4-19解答：
ORG 1300H
MOV DPTR，#2000H
MOV R0，#30H
MOV R7，#10
LOP1： MOVX A，@DPTR
CLR C
SUBB A，#30H
MOV @R0，A
INC DPTR
MOVX A，@DPTR
CLR C
SUBB A，#30H
SWAP A
ORL A，@R0
MOV @R0，A
INC DPTR
INC R0
DJNZ R7，LOP1
MOV DPTR，#3000H
MOV R0，#30H
MOV R7，#10
LOP2： MOV A，@R0
MOVX @DPTR，A
INC R0
INC DPTR
DJNZ R7，LOP2
RET
4-20解答：
ORG 1400H
MOV A，40H
MOV B，A
MUL AB
MOV 31H，A
MOV A，30H
MOV B，A
MUL AB
CLR C
SUBB A，31H
MOV 30H，A
RET
4-21解答：
ORG 1500H
MOV A，#80H
LOOP： MOV P1，A
LCALL DEL
RR A
SJMP LOOP
DEL： MOV R7，#100
DEL1： MOV R6，#198
DJNZ R6，$
DJNZ R7，DEL1
RET
4-22解答：
ORG 1600H
MOV A，#55H
LOOP： MOV P1，A
LCALL DEL
RL A
SJMP LOOP
DEL： MOV R7，#250
DEL1： MOV R6，#198
DJNZ R6，$
DJNZ R7，DEL1
RET
第5章 定时/计数器
5-1解答：
51系列单片机的内
