送水泵房应急预案指引.doc

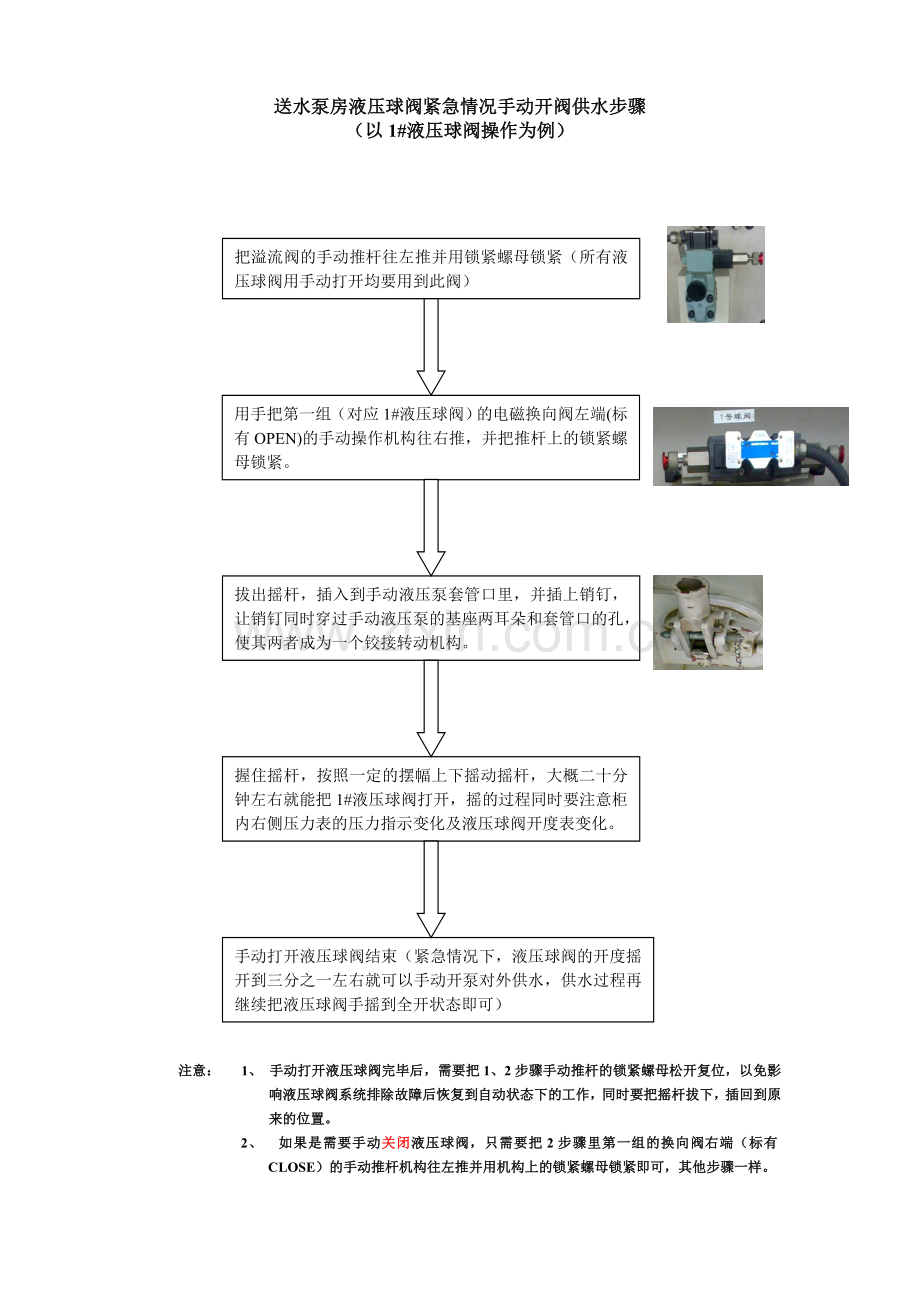

送水泵房液压球阀紧急情况手动开阀供水步骤
（以1#液压球阀操作为例）

把溢流阀的手动推杆往左推并用锁紧螺母锁紧（所有液压球阀用手动打开均要用到此阀）
用手把第一组（对应1#液压球阀）的电磁换向阀左端(标有OPEN)的手动操作机构往右推，并把推杆上的锁紧螺母锁紧。
拔出摇杆，插入到手动液压泵套管口里，并插上销钉，让销钉同时穿过手动液压泵的基座两耳朵和套管口的孔，使其两者成为一个铰接转动机构。
握住摇杆，按照一定的摆幅上下摇动摇杆，大概二十分钟左右就能把1#液压球阀打开，摇的过程同时要注意柜内右侧压力表的压力指示变化及液压球阀开度表变化。
手动打开液压球阀结束（紧急情况下，液压球阀的开度摇开到三分之一左右就可以手动开泵对外供水，供水过程再继续把液压球阀手摇到全开状态即可）

注意： 1、 手动打开液压球阀完毕后，需要把1、2步骤手动推杆的锁紧螺母松开复位，以免影响液压球阀系统排除故障后恢复到自动状态下的工作，同时要把摇杆拔下，插回到原来的位置。
2、 如果是需要手动关闭液压球阀，只需要把2步骤里第一组的换向阀右端（标有CLOSE）的手动推杆机构往左推并用机构上的锁紧螺母锁紧即可，其他步骤一样。

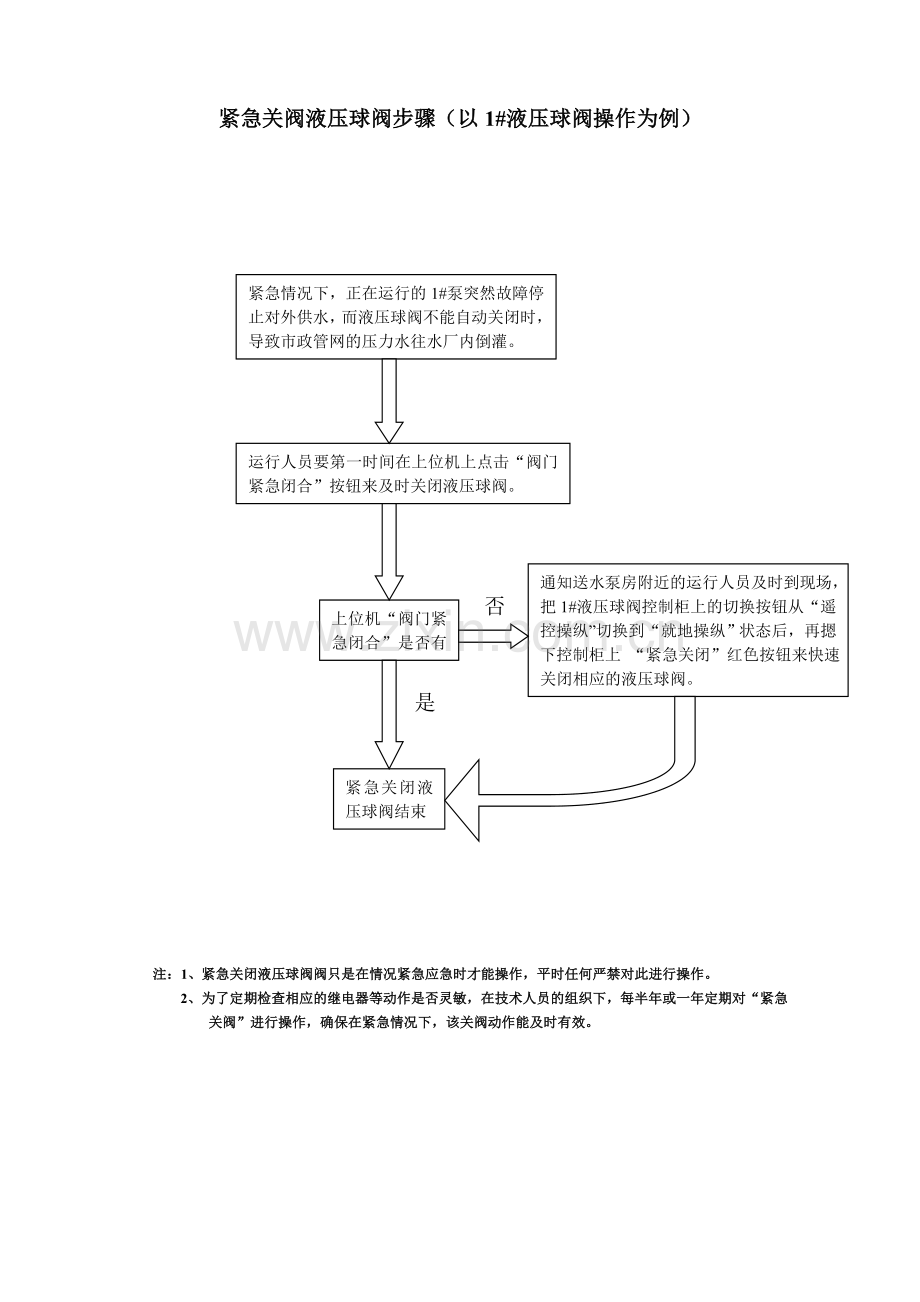

紧急关阀液压球阀步骤（以1#液压球阀操作为例）

紧急情况下，正在运行的1#泵突然故障停止对外供水，而液压球阀不能自动关闭时，导致市政管网的压力水往水厂内倒灌。
运行人员要第一时间在上位机上点击“阀门紧急闭合”按钮来及时关闭液压球阀。
上位机“阀门紧急闭合”是否有效？
紧急关闭液压球阀结束
通知送水泵房附近的运行人员及时到现场，把1#液压球阀控制柜上的切换按钮从“遥控操纵”切换到“就地操纵”状态后，再摁下控制柜上 “紧急关闭”红色按钮来快速关闭相应的液压球阀。
否
是

注：1、紧急关闭液压球阀阀只是在情况紧急应急时才能操作，平时任何严禁对此进行操作。
2、为了定期检查相应的继电器等动作是否灵敏，在技术人员的组织下，每半年或一年定期对“紧急关阀”进行操作，确保在紧急情况下，该关阀动作能及时有效。

在掉电和UPS不能工作情况下，原始状态紧急关阀液压球阀步骤（以1#液压球阀操作为例）

把电磁阀SOL-1c（见标牌）的手动操作机构往右侧旋动（螺纹型，注意要先拧松螺杆上的螺母后才能拧得动）
是否情况特别紧急，需要以最快的速度关闭液压球阀？
电磁阀“RAPID CLOSE”的手动操作机构往左侧旋动（螺纹型，同时注意要先松动螺杆上的螺母后才能拧得动），旋动到一定程度后对应组的液压球阀会迅速关闭
把电磁阀“SLOW CLOSE” 的手动操作机构往左侧旋动（螺纹型，同时注意要先拧松螺杆上的螺母后才能拧得动），旋动到一定程度后对应组的液压球阀会较快速关闭。
是
否

注意： 1、 手动打开液压球阀完毕后，需要把1、2步骤手动推杆的锁紧螺母复位，以免影响液压球阀系统排除故障后恢复到自动状态下的工作。
2、此种紧急关阀办法是在最特殊情况下（掉电和UPS同时不能工作）利用机械办法把液压球阀迅速关闭的最原始操作。一般情况下，禁止使用此种紧急关阀办法。
