外墙保温施工技术交底.doc

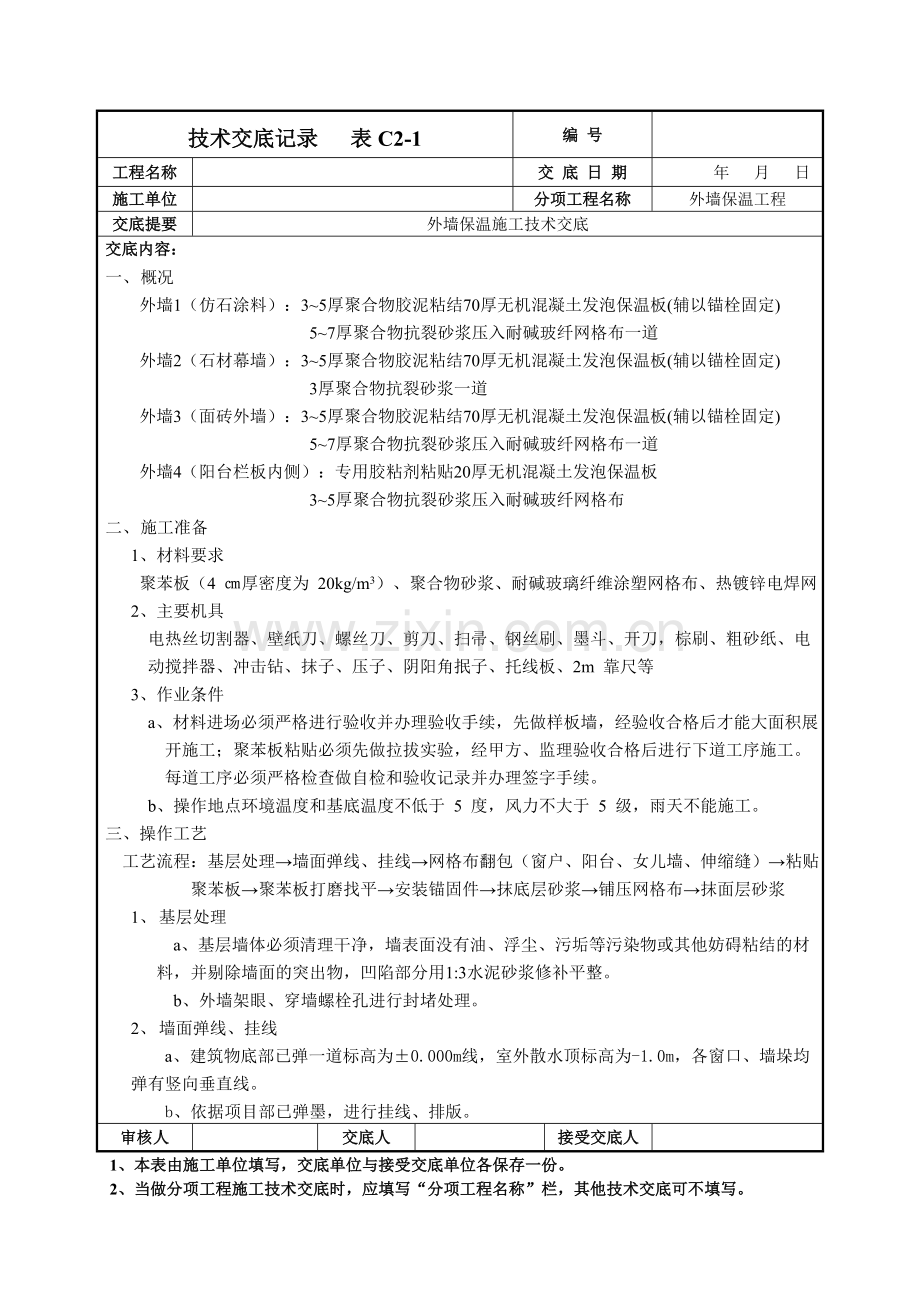

技术交底记录 表C2-1编 号工程名称交 底 日 期 年 月 日施工单位分项工程名称外墙保温工程交底提要外墙保温施工技术交底交底内容： 一、 概况外墙1（仿石涂料）：35厚聚合物胶泥粘结70厚无机混凝土发泡保温板(辅以锚栓固定) 57厚聚合物抗裂砂浆压入耐碱玻纤网格布一道外墙2（石材幕墙）：35厚聚合物胶泥粘结70厚无机混凝土发泡保温板(辅以锚栓固定) 3厚聚合物抗裂砂浆一道外墙3（面砖外墙）：35厚聚合物胶泥粘结70厚无机混凝土发泡保温板(辅以锚栓固定) 57厚聚合物抗裂砂浆压入耐碱玻纤网格布一道外墙4（阳台栏板内侧）：专用胶粘剂粘贴20厚无机混凝土发泡保温板 35厚聚合物抗裂砂浆压入耐碱玻纤网格布二、 施工准备 1、材料要求聚苯板（4 厚密度为 20kg/m3）、聚合物砂浆、耐碱玻璃纤维涂塑网格布、热镀锌电焊网 2、主要机具电热丝切割器、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、开刀，棕刷、粗砂纸、电动搅拌器、冲击钻、抹子、压子、阴阳角抿子、托线板、2m 靠尺等 3、作业条件 a、材料进场必须严格进行验收并办理验收手续，先做样板墙，经验收合格后才能大面积展开施工；聚苯板粘贴必须先做拉拔实验，经甲方、监理验收合格后进行下道工序施工。每道工序必须严格检查做自检和验收记录并办理签字手续。b、操作地点环境温度和基底温度不低于 5 度，风力不大于 5 级，雨天不能施工。三、操作工艺 工艺流程：基层处理墙面弹线、挂线网格布翻包（窗户、阳台、女儿墙、伸缩缝）粘贴聚苯板聚苯板打磨找平安装锚固件抹底层砂浆铺压网格布抹面层砂浆1、 基层处理a、 基层墙体必须清理干净，墙表面没有油、浮尘、污垢等污染物或其他妨碍粘结的材料，并剔除墙面的突出物，凹陷部分用1:3水泥砂浆修补平整。b、 外墙架眼、穿墙螺栓孔进行封堵处理。2、 墙面弹线、挂线a、建筑物底部已弹一道标高为0.000m线，室外散水顶标高为-1.0m，各窗口、墙垛均弹有竖向垂直线。b、依据项目部已弹墨，进行挂线、排版。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录 表C2-1编 号工程名称交 底 日 期 年 月 日施工单位分项工程名称外墙保温工程交底提要外墙保温施工技术交底交底内容： 3、 网格布翻包 伸缩缝两侧、窗户、阳台、女儿墙等聚苯板不连续部位，为保证聚苯板粘贴强度需进行网格布翻包，宽度为100mm（贴于墙上）+40mm（板厚）+150mm（贴于板上）。4、 粘结聚苯板1） 聚苯板切割：尽量使用6001200标准尺寸的聚苯板。若使用非标准尺寸的聚苯板，应采用电热丝切割或壁纸刀裁剪加工。2） 粘结砂浆：使用袋装成品聚合物砂浆3） 粘结聚苯板：a） 在外墙阴阳角处挂垂直通线，每面墙2根，注意使其距墙尺寸一致。当采用分段粘结时，在开始层弹一道水平线，依垂直立线挂一水平线，作为粘结聚苯板的控制线。b） 聚苯板采用点框粘法：在板面四周涂抹一圈聚合物砂浆，宽60mm厚10mm，侧面留50mm60mm宽排气孔，板心按梅花形设8个粘结点，间距200mm，直径120mm，厚度10mm，保证粘接砂浆总接触面积不低于40%；5.8m以下面砖饰面，聚苯板四周灰带宽度70mm厚10mm，8个粘接点直径120mm，保证粘接砂浆总接触面积不低于50%。c） 抹完聚合物砂浆后，立即将板立起就位粘结，粘结时应轻柔、均匀挤压，并随时用托线板检查垂直平整。板与板挤压碰头处不抹聚合物砂浆。粘结聚苯板应做到上下错缝，每贴完一块板应及时清除挤出的砂浆，板缝拼严，如果出现超过2mm的间隙，应用相应宽度的聚苯板填塞，不得用砂浆填塞。d） 排板时按水平方向排列，上下错缝粘贴，阴阳角应做错缝处理。e） 门窗洞口四周保温板不得拼接，应采用整块聚苯板切割成形，聚苯板接缝应离开角部至少200mm。f） 基体凹凸不平时尽量不要用粘接砂浆找平，应用不同厚度的聚苯板调整。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录 表C2-1编 号工程名称交 底 日 期 年 月 日施工单位分项工程名称外墙保温工程交底提要外墙保温施工技术交底交底内容： g） 外墙窗口上嵌。侧面采用20mm厚100mm宽的聚苯板粘贴（此处网格布翻包），成平窗宽见4，窗台部位采用聚苯颗粒找20mm坡度，起坡线自外墙面（成品）向内110mm。h） 外墙聚苯板贴至阳台部位，与阳台上部梁混凝土外皮平齐即可，梁混凝土外皮以内不再粘板，栏板上表面采用聚苯颗粒找20mm坡度，起坡线自外墙面（成品）向内60mm。 5、聚苯板打磨找平 粘板完毕，上网格布之前应对板面进行检查，聚苯板接缝高差不大于1.5mm，否则应用粗砂纸或钢刷打磨平整。打磨动作宜为轻柔的圆周动作。磨平后应用刷子将碎屑清理干净。6、安装锚固件a、锚固件安装应至少在砂浆粘接24H后进行，在贴好的聚苯板上用冲击钻钻孔。b、锚固钉进入基层深度50mm，安装锚固钉时钻孔应略深于钉深，螺丝拧到与聚苯板板面平齐。c、数量：所有丁字口处均设，逢板中设一个，每块板达到三个锚固钉。7、 抹面贴网a、抹面分底层和面层两次进行，不得干挂网。b、在聚苯板面抹层抹面砂浆，厚度2-3mm，同时将翻包网格布压入砂浆中，门窗口四角和阴阳角所用的增强网格布随即压入砂浆中。c、贴压网格布：将网格布绷紧后贴入底层抹面砂浆上，用抹子由中间向四周把网格布压入砂浆的表层要平整压实，严禁网格布褶皱，网格布不得压入过深，表面必须暴露在底层砂浆之外。d、单张网格布长度不宜大于6m，铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。e、在底层抹面砂浆凝结前再抹一道抹面砂浆，厚度2-3mm，以仅覆盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录 表C2-1编 号工程名称交 底 日 期 年 月 日施工单位分项工程名称外墙保温工程交底提要外墙保温施工技术交底交底内容： f、砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角等部位，在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距为200mm，以免网格布搭接处平整度超出偏差。g、门窗角部需沿45度方向各加一层400*200网格布，以提高抗裂性。四、质量要求1、 主控项目1） 网格布的规格和各项技术指标、粘结剂、聚合物砂浆的配置原料的质量，必须符合标准和正常使用要求。质量证明资料齐全，复检合格。2） 聚苯板必须与墙面粘结牢固，无松动和虚粘现象。3） 聚合物水泥砂浆与聚苯板必须粘结牢固，无脱层、空鼓。面层无爆灰和裂缝。2、 一般项目1） 每块聚苯板与墙面的总粘接面积，面砖部分不得小于50%，油漆部分不得小于40%。2） 锚固件固定牢固，严禁出现松动、歪斜现象。3） 网格布应横向铺设，压贴密实，不能有空鼓、褶皱、翘曲、外露等现象，搭接宽度左右不得小于100mm，上下不得小于80mm。4） 聚合物水泥砂浆保护层总厚度不宜大于7mm，首层不宜大于9mm。3、 允许偏差项目见下表项次项 目允许偏差（mm）检查方法1表面平整度3用2m靠尺和楔行塞尺检查2垂直度每层5用2m托线板检查全高10m2用线坠、盒尺检查3阴阳角垂直4用2m托线板检查4阴阳角方正4用200mm方尺和楔行塞尺检查5接缝高差1.5用直尺和楔行塞尺检查审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录 表C2-1编 号工程名称交 底 日 期 年 月 日施工单位分项工程名称外墙保温工程交底提要外墙保温施工技术交底交底内容： 4、 成品保护1） 施工中各工种应紧密配合，合理安排工序，严禁颠倒工序作业。2） 对抹完聚合物水泥砂浆的保温墙体，不得随意开凿孔洞，如确实需要，应在聚合物水泥砂浆达到设计强度后方可进行，安装后应恢复原状。3） 应防止重物撞击墙面。五、安全注意事项1、 施工人员必须佩带安全帽、安全带施工。2、 使用吊篮时，应设专人监视挑梁荷载与变动情况。发现问题，及时向项目部反映。3、 吊篮上的人员和材料要对称分布，不得集中在一头，保证吊篮两端负载平衡。4、 使用吊篮的人员，在工作中要随时注意工具材料，不准向吊篮外抛扔任何物品，保证吊篮的整洁。5、 所有易燃材料堆放整齐规矩，并按要求配备灭火器。6、 进入施工现场严禁随地大小便。下班时及时将吊篮落下并断电。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。个人工作业务总结本人于2009年7月进入新疆中正鑫磊地矿技术服务有限公司(前身为“西安中正矿业信息咨询有限公司”)，主要从事测量技术工作，至今已有三年。在这宝贵的三年时间里，我边工作、边学习测绘相专业书籍，遇到不懂得问题积极的请教工程师们，在他们耐心的教授和指导下，我的专业知识水平得到了很到的提高，并在实地测量工作中加以运用、总结，不断的提高自己的专业技术水平。同时积极的参与技术培训学习，加速自身知识的不断更新和自身素质的提高。努力使自己成为一名合格的测绘技术人员。在这三年中，在公司各领导及同事的帮助带领下，按照岗位职责要求和行为规范，努力做好本职工作，认真完成了领导所交给的各项工作，在思想觉悟及工作能力方面有了很大的提高。 在思想上积极向上，能够认真贯彻党的基本方针政策，积极学习政治理论，坚持四项基本原则，遵纪守法，爱岗敬业，具有强烈的责任感和事业心。积极主动学习专业知识，工作态度端正，认真负责，具有良好的思想政治素质、思想品质和职业道德。 在工作态度方面，勤奋敬业，热爱本职工作，能够正确认真的对待每一项工作，能够主动寻找自己的不足并及时学习补充，始终保持严谨认真的工作态度和一丝不苟的工作作风。 在公司领导的关怀以及同事们的支持和帮助下，我迅速的完成了职业角色的转变。一、回顾这四年来的职业生涯，我主要做了以下工作：1、参与了新疆库车县新疆库车县胡同布拉克石灰岩矿的野外测绘和放线工作、点之记的编写工作、1:2000地形地质图修测、1:1000勘探剖面测量、测绘内业资料的编写工作，提交成果新疆库车县胡同布拉克石灰岩矿普查报告已通过评审。2、参与了库车县城北水厂建设项目用地压覆矿产资源评估项目的室内地质资料编写工作，提交成果为库车县城北水厂建设项目用地压覆矿产资源评估报告，现已通过评审。3、参与了新疆库车县巴西克其克盐矿普查项目的野外地质勘查工作，参与项目包括：1:2000地质测图、1:1000勘查线剖面测量、测绘内业资料的编写工作；最终提交的新疆库车县康村盐矿普查报告已通过评审。4、参与了新疆哈密市南坡子泉金矿2009年度矿山储量监测工作，项目包括：野外地质测量与室内地质资料的编写，提交成果为新疆哈密市南坡子泉金矿2009年度矿山储量年报，现已通过评审。6、参与了新疆博乐市五台石灰岩矿9号矿区勘探项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。7、参与了新疆博乐市托特克斜花岗岩矿详查报告项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。通过以上的这些工作，我学习并具备了以下工作能力： 1、通过实习，对测绘这门学科的研究内容及实际意义有了系统的认识。加深对测量学基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。2、熟悉了三、四等控制测量的作业程序及施测方法，并掌握了全站仪、静态GPS、RTK等测量仪器的工作原理和操作方法。3、掌握了GPS控制测量内业解算软件（南方测绘 Gps数据处理）以及内业成图软件（南方cass）的操作应用。能够将外业测量的数据导入软件进行地形图成图和处理。4、在项目技术负责的指导下熟悉了测量技术总结的编写要求和方法，并参与了部分项目测量技术总结章节的编写工作。5、在项目负责的领导下参与整个测量项目的组织运作，对项目的实施过程有了深刻理解。通过在项目组的实习锻炼了自己的组织协调能力，为以后的工作打下了坚实基础。二、工作中尚存在的问题 从事测绘工作以来，深深感受到工作的繁忙、责任的重大，也因此没能全方位地进行系统地学习实践，主要表现为没有足够的经验，对于地形复杂的地段理解不够深刻；理论知识掌握不够系统，实践能力尚为有限。以上问题，在今后工作中自己将努力做到更好。三、今后的工作打算 通过总结四年来的工作，我无论从工作技术上，还是从世界观、人生观、价值观等各个方面，都有了很大的提高。今后，我会在此基础上，刻苦钻研，再接再厉，使自己在业务知识水平更上一层楼，为测绘事业的发展，贡献自己的力量。
