TrimbleBusinessCenter教程(TBC教程).doc

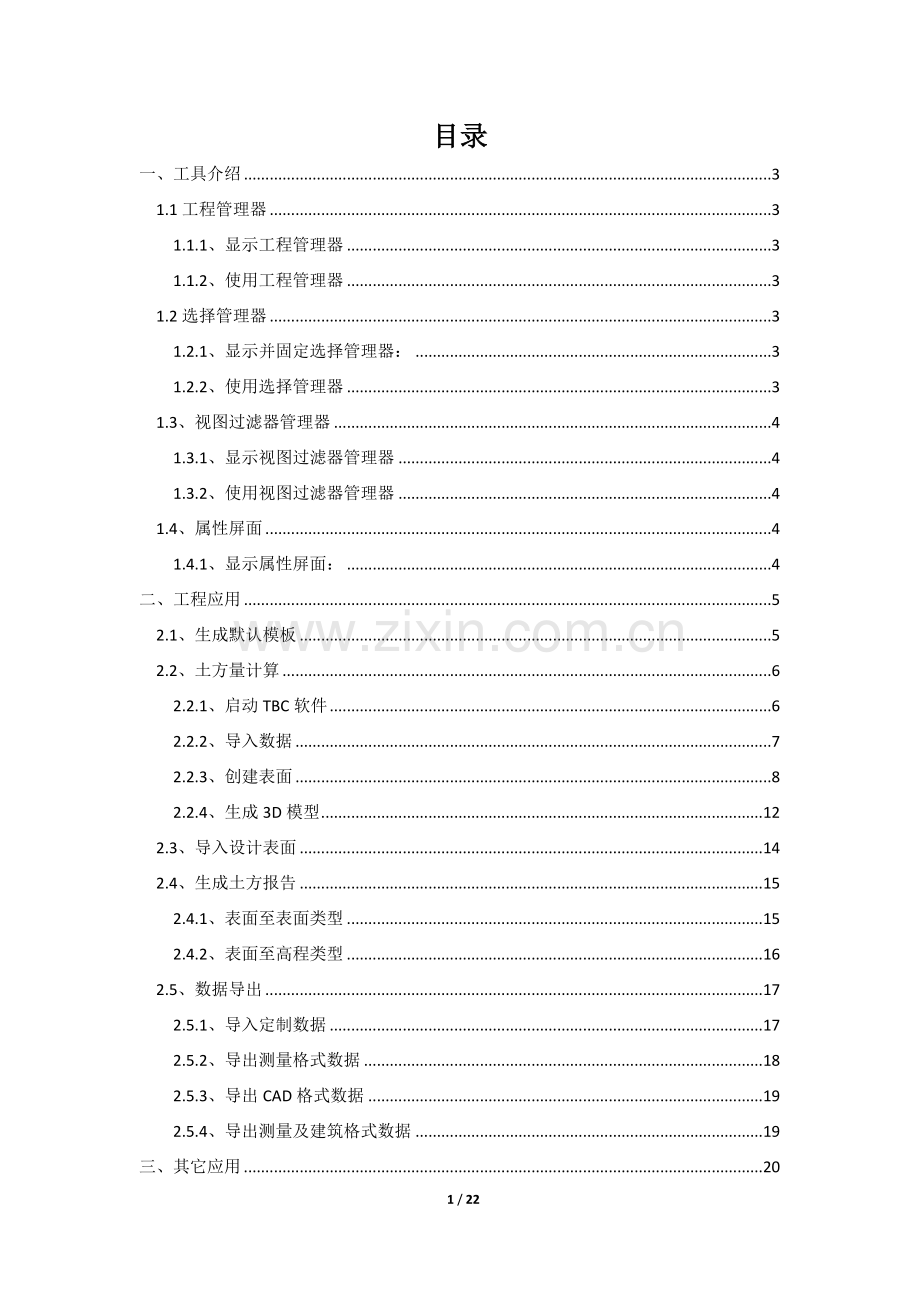

目录
一、工具介绍 3
1.1工程管理器 3
1.1.1、显示工程管理器 3
1.1.2、使用工程管理器 3
1.2选择管理器 3
1.2.1、显示并固定选择管理器： 3
1.2.2、使用选择管理器 3
1.3、视图过滤器管理器 4
1.3.1、显示视图过滤器管理器 4
1.3.2、使用视图过滤器管理器 4
1.4、属性屏面 4
1.4.1、显示属性屏面： 4
二、工程应用 5
2.1、生成默认模板 5
2.2、土方量计算 6
2.2.1、启动TBC软件 6
2.2.2、导入数据 7
2.2.3、创建表面 8
2.2.4、生成3D模型 12
2.3、导入设计表面 14
2.4、生成土方报告 15
2.4.1、表面至表面类型 15
2.4.2、表面至高程类型 16
2.5、数据导出 17
2.5.1、导入定制数据 17
2.5.2、导出测量格式数据 18
2.5.3、导出CAD格式数据 19
2.5.4、导出测量及建筑格式数据 19
三、其它应用 20

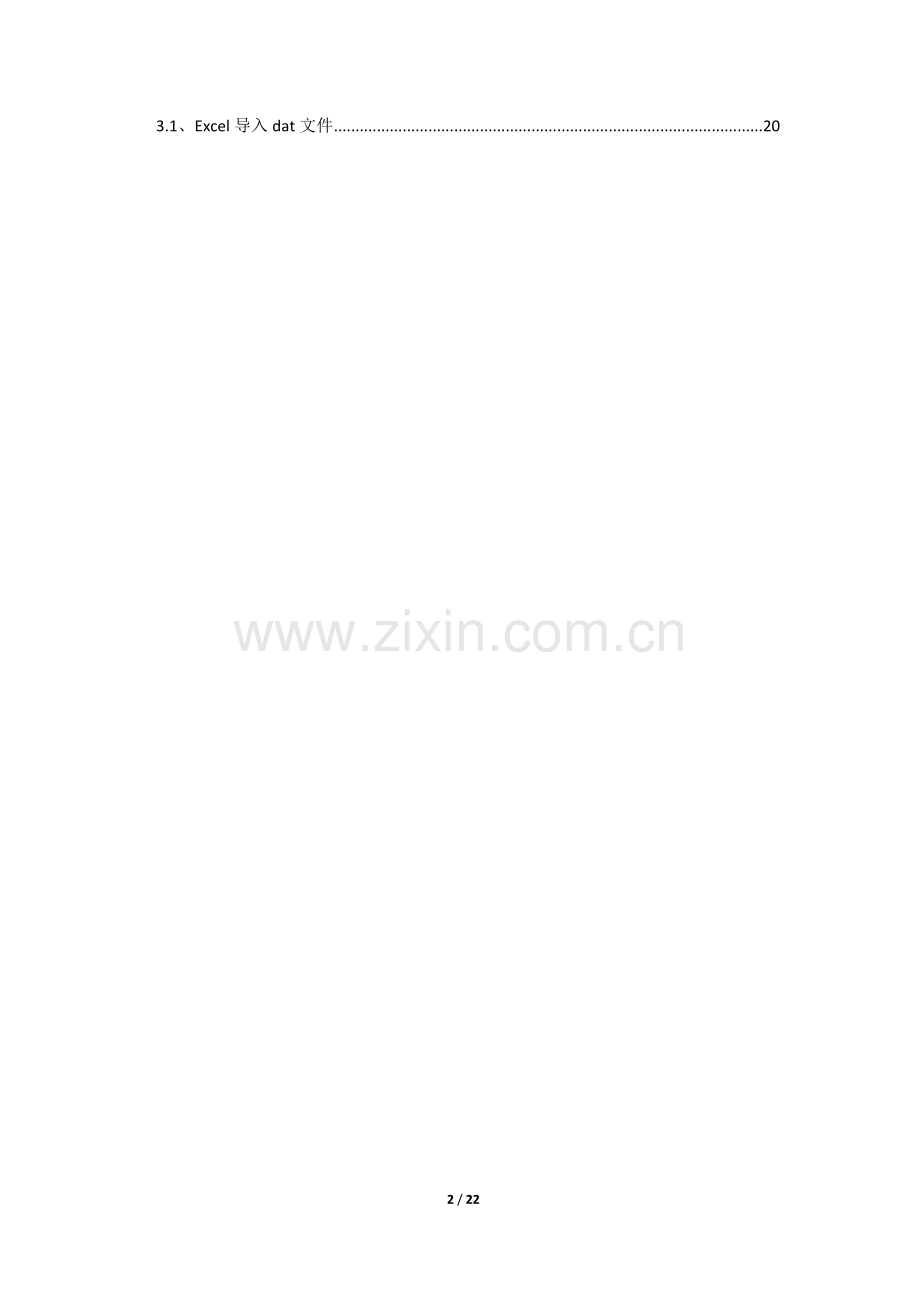

3.1、Excel导入dat文件 20
TBC教程
一、工具介绍
1.1工程管理器
1.1.1、显示工程管理器
² 单击视图工具栏上的图标。
² 选择视图>工程管理器。
² 按键盘上的[F9]。
1.1.2、使用工程管理器
² 如要展开节点，单击图标。 如要折叠节点，单击图标。
² 如要选择一个节点或数据对象，单击它。
² 如要显示一个对象的属性，双击它。 显示属性屏面。
² 如要针对一个对象访问常用命令，单击右键弹出上下文菜单。
1.2选择管理器
1.2.1、显示并固定选择管理器：
² 选择视图>选择管理器。
² 选择选择>选择组>选择管理器。
² 单击工具栏上的图标。
1.2.2、使用选择管理器
² 选择管理器上半部列出工程里的选择组，下半部列出活动组里的对象。
² 当单击一个选择组时，选择工程里该组中的所有对象。
² 当单击对象列表里的一个或多个对象时，选择工程里的这些对象。
² 当<选择快照>活动时，列出在图形区选择的对象。
² 用选择组更快更一致地访问和选择常用对象组。
1.3、视图过滤器管理器
可以在此选择数据类型和图层，指定当前图形视图显示哪些数据类型和图层，有助于减少并简化自己看到的数据类型和图层。
1.3.1、显示视图过滤器管理器
² 选择视图>视图过滤器管理器。
² 单击工具栏上的图标。
² 在应用程序窗口左边或上次显示的位置浮动显示视图过滤器管理器。
注意：如果工程管理器或选择管理器也处于活动状态，它们共用同一个屏面，可以用屏面下半部的选项卡切换它们。
1.3.2、使用视图过滤器管理器
² 视图过滤器管理器里选择和取消数据类型和图层对应的复选框时，当前视图随之而变。
² 用右键单击树视图上的数据类型分组，在上下文菜单上选择上移或下移，排列数据类型分组顺序。
² 如要设置数据类型和图层的选择性，单击屏面工具栏上的图标，打开高级视图过滤器设置对话框。
1.4、属性屏面
属性屏面显示所选对象的属性，你可以编辑某些值。如果选择一个对象，显示该对象的属性。 如果选择多个对象，显示所有对象共有的属性。可以编辑共有属性，或者用屏面上半部的下拉列表选择其中一组对象。

注意：属性屏面上半部显示所选对象的类型图标。 如果显示标志图标，而不显示对象图标，表示一个或多个选择对象有导入错误或计算错误。 打开标志屏面显示详细信息。
1.4.1、显示属性屏面：
² 单击工具栏上的图标。
² 选择编辑>属性。
² 在工程管理器里双击一个对象。
² 用右键单击视图、电子表格或工程管理器里的一个对象，并选择属性。
² 按[F11]。
² 在应用程序窗口右边或上次显示的位置浮动显示属性屏面。
二、工程应用
2.1、生成默认模板
打开TBC软件

工程->工程设置->单位->坐标->北东高

文件-另存为模板，并起名

2.2、土方量计算
2.2.1、启动TBC软件
点击图标新建工程
2.2.2、导入数据
² 导入原始地表文件：点击图标，在界面右侧弹出导入对话框，点击图标，选择数据所在文件夹，则选择文件列表框下便列出所有文件。

² 点击附件T09方格网.CSV文件，点击导入按钮

在弹出的对话框中选择并点击右侧的“复制”按钮，再点击“导入”按钮。在弹出的下拉菜单中点击“确定”

2.2.3、创建表面
² 点击表面菜单—>创建表面

在弹出的创建表面菜单中，将名称命名为：原地表；表面分类为原始，构成表面的成员中，点击选择按钮，选择全部。

点击确定后，生成如下所示地表

² 剪切地表
导入边界数据，点击图标，在界面右侧弹出导入对话框，选择T09.dxf文件并导入。如下图蓝色边界。

按键盘上的F9，在界面右侧显示工程管理器，点击表面前面的+号，点击原地表，再右键单击，选择“剪切表面边沿”

剪切过程如下：

剪切边界完成后，将边界删除。在左侧的工程管理器中，点击“导入文件”前面的+号，选择T09.dwg，点击右键，选择删除

² 去掉点和点标号的显示
选择“视图过滤器”图标，在左侧弹出的对话框中去掉图层中的“点”和“显示点标签”前面的对勾。

2.2.4、生成3D模型
点击视图—>新建3D视图命令

视图—>3D视图设置 将垂直比例设为3

利用旋转图标对视图进行旋转

2.3、导入设计表面
点击图标，在界面右侧弹出导入对话框，点击数据，并点击导入，导入后的数据如下所示

2.4、生成土方报告
2.4.1、表面至表面类型
实现两个表面之间的体积计算
点击报告—>土方工程报告；在右侧弹出的对话框中，“报告类型”：表面至表面；“初始”：原地表；“最终”：whole-design；点击“确定”

报告如下

2.4.2、表面至高程类型
实现指定表面到指定高程的体积计算
点击报告—>土方工程报告；在右侧弹出的对话框中，“报告类型”：表面至高程；“初始”：原地表；“高程”：2094（可随意指定高程）；点击“确定”，即可生成体积报告。

2.5、数据导出
2.5.1、导入定制数据
利用SPS data manager 将测量数据打开如下

点击左上角的“输出”按钮，选择“放样要素”选项

将数据导出到C:\Trimble Synchronizer Data 目录下对应的手簿里
打开TBC软件，导入刚才导出的数据

2.5.2、导出测量格式数据
点击工程菜单，选择“导出”命令，在右侧弹出的对话框中选择“定制”，在下拉表中指定需要导出格式既可；在数据选项中按照需要选择需要的数据，点击确定既可。

默认数据导出到C:\Documents and Settings\owner\My Documents\Trimble Business Center\未命名目录下。
2.5.3、导出CAD格式数据
点击工程菜单，选择“导出”命令，在右侧弹出的对话框中选择CAD格式既可

默认数据导出到C:\Documents and Settings\owner\My Documents\Trimble Business Center\未命名目录下。可以点击文件名后面的按钮修改保存目录。
说明：导出的CAD格式数据，在CAD中打开后，可能开不到图像，可能是图被缩小了，在命令行中输入Z命令，在输入E即可。
2.5.4、导出测量及建筑格式数据
同样步骤可以实现测量及建筑格式数据的导出

三、其它应用
3.1、Excel导入dat文件
打开excel，点击数据—>导入外部数据；将文件类型设为“所有文件”，找到数据源，选择设计表面文件design.dat，点击“导入”

点击下一步

分隔符号为Tab键，并点击完成。

将空列B删除，并把数据保存为CSV（逗号分隔）的格式即可。
