TYNARI山西太原南瑞电力有限公司 华能榆社电厂二期扩建工程微机监控系统投标文件

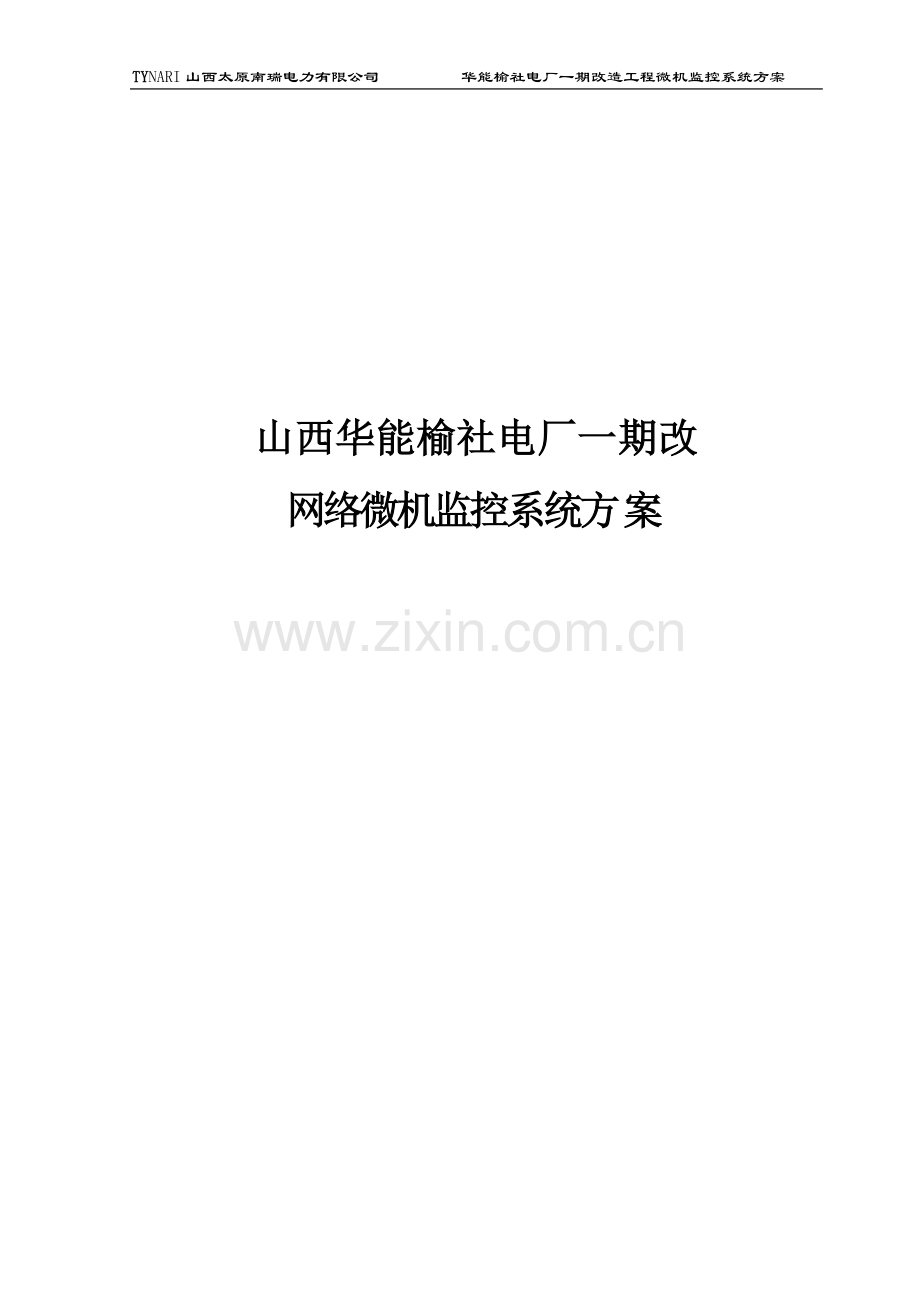

山西华能榆社电厂一期改
网络微机监控系统方案

山西华能榆社电厂一期改网络微机监控系统方案
一、网络监控系统配置方案:
我方为其选配了南瑞继保开发研制的RCS-9700变电站综合自动化系统，保证所配置设备满足工程的要求。
1、方案设计原则：
本工程网络微机监控系统采用开放式分层分布式结构。该系统从整体上分为二层：中央控制层、间隔层。中央控制层为全升压站设备监视、测量、控制、管理的中心，通过双绞线与间隔层相连。间隔层按照不同电压等级和电气间隔单元配置，在中央控制层及网络失效的情况下，间隔层仍能独立完成间隔层的监测和断路器控制功能。
Ø 中央控制层网络按双网配置采用分布式多机系统结构，灵活性好，可靠性高，且方便系统扩展。通过软件组件的技术使用，实现软件功能的“即插即用”，便于软件功能的扩充，能很好地满足综合自动化系统的需要。中央控制层网络采用双以太网结构, 网络拓扑结构为星型, 网络传输协议为TCP/IP，网络传输速率为100Mb/s，通讯介质为屏蔽五类双绞线,它负责中央控制层各个工作站之间和来自间隔层的全部数据的传输和各种访问请求。其网络协议符合国际标准化组织OSI模型,具有良好的开放性。
Ø 间隔层主要由嵌入式测控单元组成，网络为双以太网网，网络拓扑结构为星型，网络传输协议为IEC60870-5-103，网络传输速率为100Mb/s，通讯介质为屏蔽五类双绞线。网络成熟可靠，符合网络标准。网络按双网配置，网络配置规模满足工程远期要求。
Ø 中央控制层、间隔层网络安全可靠，具有足够的抗电磁干扰能力。且双网采用均衡流量管理，对网络的工作状态能自动选择、协调、以及自动监测，有效地保证了网络传输的实时性和可靠性。
中央控制层主要设备包括主机/操作员工作站、微机五防站、工程师站、、打印服务器及打印机等设备与二期公用，不再新加。
间隔层主要设备包括测控单元、通讯接口单元、网络设备等按照一期工程规模配置。

6

2.网络配置结构如图

山西华能榆社电厂一期改造工程网络微机监控系统结构框图

二、监控对象及设备配置清单：
1、监控对象
1.1监控系统控制对象为：
（1）220/110kV断路器、电动隔离开关，电动接地开关；
（2）成组设备的顺序控制（如倒母线等）
1.2监控系统监测对象为：
电流、电压、有功功率、无功功率、频率、功率因数、有功电能、无功电能和温度量。除直流电压和温度等通过变送器输入外，其余的采用直接交流采样。
1.3监控系统信号量
断路器、隔离开关以及接地开关的位置信号等开关量(状态量)的为无源接点输入；对重要的开关量（如断路器）可采用双接点（一开一闭）输入方式。
继电保护和安全自动装置采用三种方式监控：1）有两个通讯接口的继电保护和安全自动装置，一个接口给信息管理子站、一个接口给监控系统。2）只有一个通讯接口的继电保护和安全自动装置，通讯接口给信息管理子站，继电保护和安全自动装置原有的中央信号接点以硬接线的方式输入监控系统的信息采集装置。3）对于没有通讯接口的继电保护和安全自动装置，继电保护和安全自动装置原有的中央信号接点以硬接线的方式输入监控系统的信息采集装置，继电保护和安全自动装置原有的遥信信号接点以硬接线的方式输入信息管理子站的信息采集装置。
2、监控系统配置清单及组屏方案： RMB:万元
序号
设备分项名称
规格型号
数量
1、
中央控制层
1.1
微机五防模拟系统扩充
五防软件一套、锁具（电动刀闸锁、手动刀闸锁、网门锁、接地锁，数量满足工程需要）
1套
1.2
软件
数据库软件、系统维护、应用软件、
1套
1.3
维护设备
DELL笔记本电脑及软件
2套
2、
网络及GPS装置柜
2.1
以太网交换机
RCS-9882
6台
2.2
对时扩展装置
RCS-9696
1套
2.3
柜体
PRCK97-GB3
1面
3、
220KV测控部分
3.1
220KV线路测控单元
RCS-9705C
2台
220KV母线PT切换装置
RCS-9662B
1台
柜体
PRCK97-D2C
1面
3.2
220KV母线及公用测控单元
RCS-9702C
1台
220KV母联测控单元
RCS-9709C
1台
220KV母线PT并列装置
RCS-9663D
1台
柜体
PRCK97-D2C
1面
3.3
1#发变组测控单元
RCS-9709C
1台
2#发变组测控单元
RCS-9709C
1台
母线PT切换装置
RCS-9662B
1台
柜体
PRCK97-D2C
1面
4、
110KV测控部分
4.1、
110KV线路测控单元
RCS-9705C
2台
110KV母线PT切换装置
RCS-9662B
1台
柜体
PRCK97-D3C
1面
4.2、
110KV母线及公用测控单元
RCS-9702C
1台
110KV母联测控单元
RCS-9709C
1台
110KV母线PT并列装置
RCS-9663D
1台
柜体
PRCK97-D2C
1面
4.3、
01#高备变110KV侧测控单元
RCS-9705C
1台
02#高备变110KV侧测控单元
RCS-9705C
1台
110KV母线PT切换装置
RCS-9662B
1台
柜体
PRCK97-D2C
1面
5、
网络接口柜
5.1
通信控制单元
RCS9698C(含：1#、2#机DCS接口软件一套)
1套
5.2
公用接口装置
RCS-9794-MF2-ST3
2台
5.3
开关量采集装置
RCS-9609
3台
5.4
柜体
PRCK97-T05
1面
6、
线缆
6.1
对时双绞线
满足工程需要
300m
6.2
以太网双绞线
满足工程需要
300m
