圆管涵施工技术方案.doc

东线高速公路陵水立交改建工程
圆管涵工程施工
一、工程概况
东线高速公路K190+899.103陵水立交位于陵水县城西侧、在建的东环铁路陵水车站东侧，北距香水湾和南距文罗互通立交的距离分别为8.3km和7.8km。被交道路为国道海榆东线，高速公路上跨。陵水立交现状为简易型立交，变速车道、匝道技术指标低，不满足现行规范要求，本项目的实施是针对该情况将现状陵水立交改建为半苜蓿叶式互通立交。
二、沿线地形、地质及水文自然地理特征
1、地质水文：
互通区地貌单元属海成Ⅳ级阶地，微地貌单元进一步划分为坡地和地沟。地下水主要接受大气降水及地下水侧向补给，总体向下游排泄。勘察期间实测混合地下水位埋深为0.00-2.5m，根据区域水文地质资料及附近水井调查，地下水位年变幅在0.5-1.0m。本次勘察揭露的地层，表层为第四系全新统冲击土及第四系中更新统北海组海相沉积土，下伏晚白垩纪花岗闪长岩及其残积土。
2、气象：
项目所在地属热带季风岛屿性气候，气候温和，雨量充沛，年平均气温24℃，夏季长达9个月，春秋不分，长3个月，无冬天。夏季高温高湿，台风活动频繁，降水充沛，12－2月为春秋季，降水稀少，全年无霜日，日照充足，太阳辐射强。
三、施工准备：

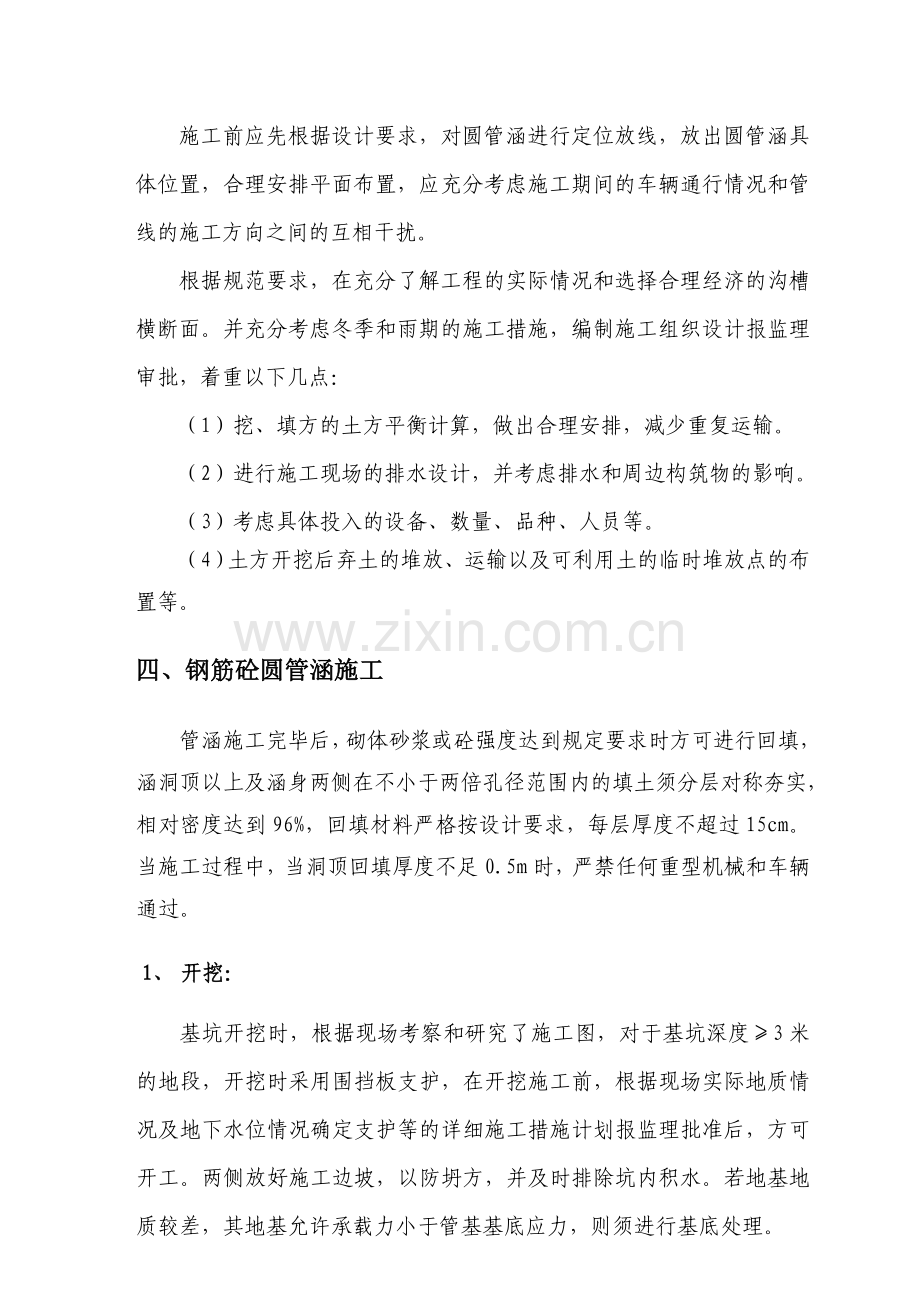

施工前应先根据设计要求，对圆管涵进行定位放线，放出圆管涵具体位置，合理安排平面布置，应充分考虑施工期间的车辆通行情况和管线的施工方向之间的互相干扰。
根据规范要求，在充分了解工程的实际情况和选择合理经济的沟槽横断面。并充分考虑冬季和雨期的施工措施，编制施工组织设计报监理审批，着重以下几点：
（1）挖、填方的土方平衡计算，做出合理安排，减少重复运输。
（2）进行施工现场的排水设计，并考虑排水和周边构筑物的影响。
（3）考虑具体投入的设备、数量、品种、人员等。
（4）土方开挖后弃土的堆放、运输以及可利用土的临时堆放点的布置等。
四、钢筋砼圆管涵施工
管涵施工完毕后，砌体砂浆或砼强度达到规定要求时方可进行回填，涵洞顶以上及涵身两侧在不小于两倍孔径范围内的填土须分层对称夯实，相对密度达到96%，回填材料严格按设计要求，每层厚度不超过15cm。当施工过程中，当洞顶回填厚度不足0.5m时，严禁任何重型机械和车辆通过。
1、 开挖：
基坑开挖时，根据现场考察和研究了施工图，对于基坑深度≥3米的地段，开挖时采用围挡板支护，在开挖施工前，根据现场实际地质情况及地下水位情况确定支护等的详细施工措施计划报监理批准后，方可开工。两侧放好施工边坡，以防坍方，并及时排除坑内积水。若地基地质较差，其地基允许承载力小于管基基底应力，则须进行基底处理。
开挖采用机械开挖（挖掘机），沟槽开挖的土方应随挖随运，合理安排。符合回填的土料应独立定点堆放。开挖的同时沟槽应进行不间断的排水，并随时注意边坡的稳定。机械挖好的槽底应做好槽底预留（15～20cm）。挖到设计标高后，应及时组织验收，并加强保护，防止挠动基底，并尽快进行下一工序施工。
2、沟槽排水：
沟槽深度≤3米的沟槽一般采用明沟排水，开工前，将具体设计报请监理审批。
3、 垫层及基础：
基底经验收合格后，涵洞混凝土基础下铺设砂砾垫层，管基砼分两次浇筑，先筑管底以下部分，并注意预留管壁厚度。安放管节时须进行坐浆处理，坐浆为2～3cm。待安放管节后再筑管底以上部分，并保证新旧砼的结合及管基砼与管壁的结合。铺设垫层、夯实，按设计要求进行模板支设，经验收合格，浇捣砼。
砼基础施工需合理布置施工缝，检查井底板需和两侧管道基础一次性浇捣，并按规范要求留置各种试件。
4、 管材采购：
钢筋砼圆管涵向有资质的砼构件预制厂按设计要求定购，并附产品质量合格证。所有的管材的生产厂家须为通过ISO9001认证的产品。
管节在运输、装卸过程中，采取防撞措施，避免管节损坏。进场后，每件产品须经检验（或试验）合格后，方可用于工程施工。
5、安管：
在管道基础砼强度保养至强度达到75%后，方可开始安管施工。
安管小管径管道采用人工下管，中大直径管道采用机械下管（汽吊）。起吊时应两端起吊，下管时小心轻放，防止撞击损坏。承插口安装后需结合紧密，下管时一律从下游向上游施工，且承口一律向上游设置，下管后用砼垫块临时稳固，并及时浇捣砼。
管节采用对头拼接，安装采用人工或机械安装，管节必须垫稳坐实，管道内不得遗留泥土杂物。管节下面的砼管座，其顶面弧形面应与管身紧密贴合，使管节受力均匀，管节间的缝隙用浸过沥青的麻絮填塞，外面用涂满热沥青的油毛毡圈裹两道，无裂缝、空鼓、漏水等现象。涵洞全长范围内每2～4米设置1道沉降缝，沉降缝与涵洞中心线垂直。
回填前须对已完工管道进行各项水压和闭水性试验，符合要求后，方可回填。
6、回填：
圆管涵砼在管顶以上50cm内回填良质细粒土。回填时槽内应无积水，回填土不得有淤泥，腐植土及有机物质。还土时沟槽应继续排水。还土应由上游向下游还土，压实采用蛙式打夯机夯实和轻型压路机压实。
两侧胸腔应同时分层还土摊平，夯实也应同时以同一速度前进，已压实土与压实土之间均有一较长的过渡地段，以免管子受压不匀而发生开裂，相邻二层回填土的位置应错开。
管顶以上70cm范围内压实时，可以采取轻型压路机进行压实，防止压实过猛使管壁开裂。在机械无法压实的地方应用小型机械辅以人工进行压实，压实度必须满足设计及施工规范要求。

钢筋圆管涵施工工艺流程图

测量放线

基坑开挖

基坑修整

基坑检查

铺设砂垫层和现浇砼管座

安装管节

竖井、出入口施工

防水层施工

回填土

基坑防护与排水

合格

砂浆配合比确定

立 模

管节检验

汽车吊装

接缝防水施工

检测试验

五、主要施工人员情况
为保证该分项工程的顺利进行，明确责任，确保工程质量、确保工期，该分项工程配备以下工程管理人员：
序号
姓 名
职 务
职 责
1　
黎文龙
项目副经理
工作安排及督导
2　
李 建
项目总工
技术支持
3
黎界平
路基工程师
现场施工
4
甘友海
测量工程师
施工测量
5
罗 罡
试验工程师
试验检测
6
吴 玲
质检工程师
工程质量自检
7
刘功伟
机料工程师
机械维护及材料供应
8
焦 彦
计量工程师
计量及施工资料
9
黄 曲
助理工程师
施工测量
六、主要机械设备表
序号
设备名称
型号
数量
1　
挖掘机
PC200
1台
2　
蛙跳式夯土机

1台
3
木 模

100m2
4
插入式振动棒

2套
5
强制性搅拌机
JS-750
1台
6
钢筋加工机械

1套
7
砼运输车
5m3
4
七、确保工程质量的措施
1. 挑选水平高、素质好的施工技术人员和管理人员
工程质量的好坏首先取决于施工人员的素质，为保证工程施工质量和施工进度目标的实现，选派专业水平高、业务能力强、经验丰富的施工技术人员、设计人员和施工管理人员，以及操作熟练的技术工人。人员的配备和组成将根据本合同段的工程特点并符合施工的需要。
2. 建立质量保证体系
为保证工程质量目标的实现，我部将按照ISO9001系列标准，运用科学的施工管理手段，在施工现场建立质量管理组织机构、制度和措施，制定完善的质量保证体系，规范质量检验流程，从组织、制度和过程上进行质量控制和把关，并积极推广应用新技术，执行“工程质量一票否决制”，确保工程质量在保证体系下达到最优。

质量管理构框图

项目经理：旷志明

技术负责人：李建
项目部经理：黎文龙
路基工程师
桥梁工程师
测量工程师
料

员

机料工程师

质检工程师

具体质量保证措施如下：
1）实行工程质量终身负责制。认真贯彻“谁管生产，谁管质量；谁施工，谁负责质量；谁操作，谁保证质量”的原则，层层签订质量责任书，做到责任落实到位，使各级管理人员在实施过程中始终坚持“质量第一”的方针，确保工程质量。
2)施工过程中，坚持施工处的质量方针，各工序施工工艺都要严格按照规定的标准要求进行。各道工序严格按最佳工艺参数施工。对难度较大、技术性强的操作，要组织开工前示范和专门讲解，以便使所有施工人员掌握要领。加强工人的考核和培训工作，关键工序实行持证上岗。实行分项、分工序、专项质量管理，有的放矢，标准明确，使所以施工场地内上下形成创优声势。
3)严格施工过程检测验收制度，认真贯彻执行“三工三查”制，坚持施工过程中“五不施工”，“三不交接”。
4)原材料、成品和半成品现场验收制。
5)在施工过程中严格按既定的施工方案实施,严守操作规程,排除不合理工序,在天气恶劣时不安排施工或采取保护措施,施工时保证有备用设备,确保工序的连续性和完整性。施工方案中制订应急措施，施工前由技术总工向施工人员解释。在各工序施工过程中各班组严格执行交接班制度，把问题消灭在萌芽状态。
6)对质量通病等制定相应的预防措施，经评审后，由项目部进行技术交底，监督施工队严格按技术方案实施。
7)模板要经过精确计算，模板的几何尺寸、结构形式、支撑的间距均需通过计算确定。模板应统一编号，集中管理，并设专人维修保养。
8)模板安装时，为确保轴线和标高，应用全站仪和水准仪现场测量，把模板安装偏差控制在规范规定的范围内。
9)在施工过程中，严格控制混凝土的坍落度和水灰比，加强捣固人员的岗前培训，严格实行持证上岗制度，配备先进的振捣设备，从人、材、物方面控制好砼的内在质量及外观质量，确保不出现蜂窝麻面。
八、安全技术措施
1、安全保证体系
安全工作是搞好生产的重要因素，关系到国家、企业和职工的根本利益。在施工过程中，我们将严格遵守国家和公路有关安全生产的规定，贯彻“安全第一，预防为主”的方针，把安全责任事故消灭在萌芽状态。

安全组织机构及工作流程图
项目经理
安全管理领导小组组长

项目副经理
安全管理领导小组副组长
技术负责人
安全管理领导小组副组长

专业工程师

安全技术交底
办 公 室

配合安全检查，安全的教育和培训
材料工程师

材料、设备安全控制，检查，标识
试验工程师

原材料、试验设备的安全使用、标识

施工作业队
负责在具体施工作业过程中；安全交底及各项安全措施的落实；安全责任制落实到人

2、安全保证措施
1）开工前进行系统安全教育，开工后抓好“三工”教育和定期培训。通过安全竞赛、现场安全标语、以图片等宣传形式，增强全员安全生产的自觉性，时时处处注意安全，把安全生产工作落到实处。
2）严格安全监督，完善安全检查制度。
3）按施工组织设计和工艺流程科学组织施工。严格工序衔接，严格操作规程，严禁各种违章指挥和违章作业行为的发生。
4）电工、电焊工、驾驶员等主要工种必须经过培训并经考核取得合格证，方可持证上岗操作，杜绝违章作业。
5）加强安全防护，按相关要求设置安全防护标志。
6）严格按有关规定安装线路及设备，用电设备都要安装地线和安全防护装置，不合格的电料器材严禁使用，确保安全用电。
7）抓好现场管理，坚持文明施工，保障人身、机械和器材的安全。
8）认真做好防洪、防台、防火、防盗工作。
九.文明施工、环境保护措施
1.组织机构
在施工过程中将严格按照《建设工程安全生产标准化现场管理规定》采取切实有效的措施，最大限度地减少粉尘、污水、噪音、灯光等因素对居民造成的影响，维护周边安宁、详和、整洁、优美的生活环境，树立我企业文明施工的良好形象。
2.文明施工措施
1）严格遵守现行的有关文明施工的规章制度。
2）施工现场进行统一规划、统筹部署，做到既便于施工又不破坏或尽量少破坏原来协调的环境，减少对当地居民的干扰。
3）施工、生活区设围墙、护栏，在施工场地出入口处，设置醒目的工程标志牌、警告标志。
4）竭力营造一种“规范、文明、高效、优质、安全”的施工氛围。加强施工现场的封闭管理，严禁周围居民或闲杂人员进入施工区域内，未经业主同意，外部任何单位和个人也不得进入工地，确保工程不受外界干扰。
5）制定生活环境卫生制度，搞好职工宿舍卫生和食堂卫生，确保居住环境干净整洁。
6）积极办理临时设施搭建相关合法手续，及时清除施工现场废料、垃圾及不再需要的临时工程。
7）施工人员统一佩戴安全帽及反光背心，并根据分工的不同，安全帽分为红、蓝两种颜色。工作人员还须佩戴统一制作的胸牌，各工种人员上岗均需带好上岗证。
3.环境保护措施
环境保护是工程建设要着重考虑的问题，是百年大计，应贯彻“预防为主、保护优先，开发与保护并重”的原则。
1）减少扰民、燥声污染措施
（1）对使用的工程机械和运输车辆安装消声器并加强维修保养，降低噪音。
（2）机械车辆途经居住场所时应减速慢行，不鸣喇叭。
（3）在比较固定的机械设备附近，修建临时隔音屏障，减少噪音传播。
（4）合理安排施工作业时间，尽量降低夜间车辆出入频率，夜间施工不得安排噪音很大的机械。
（5）适当控制机械布置密度，条件允许时拉开一定距离，避免机械过于集中形成噪音叠加。
2）水资源保护措施
（1）施工废水、生活污水按有关要求进行处理，不得直接排放。
（2）清洗骨料的水和其它施工废水，采取过滤、沉淀或其它方法处理后方可排放，以此避免污染河道和周围环境。
（3）施工机械的废油废水，采用隔油池等有效措施加以处理，不得超标排放。
（4）生活污水采取二级生化或粪池等措施进行净化处理，经检查符合标准后方准排放。
3）大气环境保护措施
（1）在运输水泥等易飞扬物料时用篷布覆盖严密，并装量适中，不得超限运输。
（2）配备专用洒水车，对施工现场和运输道路经常进行洒水湿润，减少扬尘。
（3）对汽油等易挥发品的存放要密闭，并尽量缩短开启时间。
（4）对于拖运材料的运输车辆，根据城市文明施工办法，在车厢加设防漏洒装置。
4）防止固体废弃物污染的主要措施
（1）施工营地和施工现场的生活垃圾和建筑垃圾，应集中堆放，统一弃于指定地点，不得随意弃放。
（2）施工和生活中的废弃物也可经当地环保部门同意后，运至指定地点，此外，工地设置能冲洗的厕所，派专门的人员清理打扫，并定期对周围喷药消毒，以防蚊蝇滋生，病毒传播。
（3）报废材料或施工中返工的挖除材料立即运出现场并进行掩埋等处理。对于施工中废弃的零碎配件，边角料、水泥袋、包装箱等及时收集清理并搞好现场卫生，以保护自然环境与景观不受破坏。
（4）尽量不使用难于降解的材料做物品包装,施工中用于养护的塑料薄膜在用完后不得随意弃掉,应及时回收,统一处理。
十、技术措施
1.开工前做好各项技术交底，并及时与监理工程师取得联系，办理有关签证手续，做到各项施工监理工程师满意。
2.认真执行技术管理制度：变更设计的申报、隐蔽工程检查、分项工程验收、计量申报、施工记录、技术资料收集整理、竣工文件编写均应使监理工程师满意。
3.施工方案经监理工程师审定后向施工班组交底完善工序间交接验收制度，适当召开质量分析会议。
4.做好工程预检、模板、砼配合比预埋构件安装钢筋捆扎，预留孔洞合格后，再申报监理会同检查。
5.严格控制材料质量，进入工地的工程用料，必须具有出厂合格证，检验合格证，质量保证书，并进行抽样试验，确保材料质量符合设计要求。
6.为确保砼成份配合比的准确，及拌制均匀。所施工的不同标号，均由搅拌站统一制备，采用专业砼运输车送至施工现场。
十一、工期保证措施
为使该项目能以“两个一流”的标准（一流的速度，一流的质量）按期完成，尽早发挥投资效益，在施工中主要采取下列措施：
1、准备充分、快速反应，加强施工组织；
2、加强机械设备管理；
3、充分采用机械施工，加快施工速度；
4、确保劳力充足、高效；
5、完善施工方案，采用先进工艺，加快工程进度；
6、加强对施工进度的监控；
7、搞好后勤保障；
8、搞好对外关系，确保施工生产顺利进行。
十二、质量、安全、环保应急预案
1.施工过程中可能出现的事故
1）基坑坍塌
2）触电事故
3）可能出现的安全生产事故
4）台风、汛情等气象性灾害
2.事故处理程序
迅速抢险救助、妥善保护现场。无论何时何地发生何种类型和等级的安全事故，必须先抢救人员生命，贯彻生命安全高于一切的思想。一旦发生危害工程和人身、财产安全的事故时，施工处在采取必要的抢险补救措施的同时应立即暂停此项目和与之相关的项目的施工，保护好事故现场，因抢救人员、疏导交通等原因，需移动现场物件时，应做好标记，并应采取拍照或录像等直接方式反映现场原状。个人工作业务总结
