03土方开挖、破桩头、砌砖胎模、垫层施工方案-2012.7.21.doc

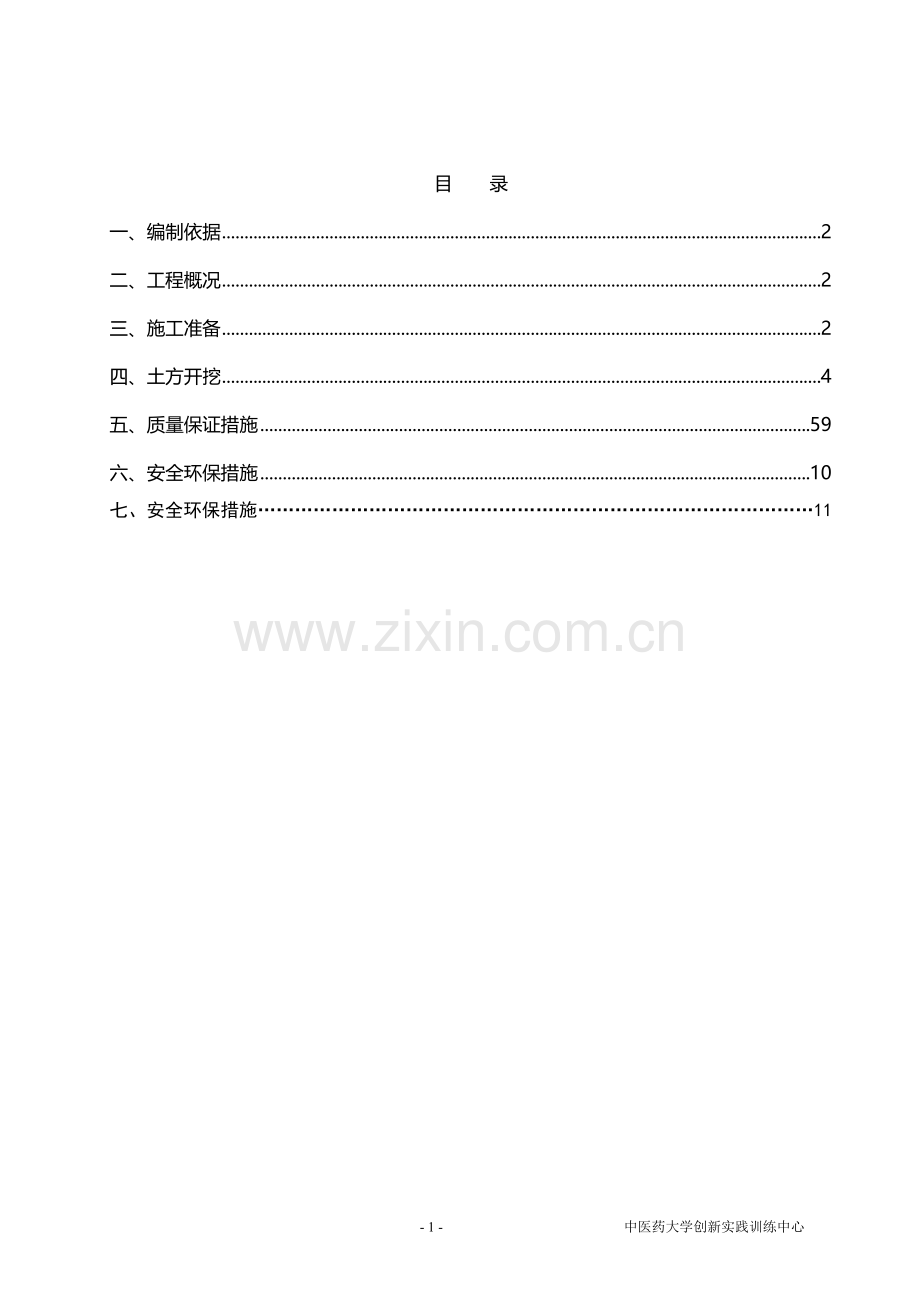

目 录
一、编制依据 2
二、工程概况 2
三、施工准备 2
四、土方开挖 4
五、质量保证措施 59
六、安全环保措施 10
七、安全环保措施………………………………………………………………………………11

一、编制依据
1.1中心项目施工承包合同
1.2中医药大学实践训练中心项目施工图纸（建筑设计总说明、结构设计总说明、桩位平面布置图、基础平面布置图）
1.3相关设计变更、技术核定单等
1.4相关规程规范
二、工程概况
2.1本工程为中医药大学创新实践训练中心项目，位于净月经济开发区博硕路1035号长春中医药大学院内，总建筑面积39550.98平方米。地下1层,地上5层，主楼基础形式为承台桩+筏板基础,本工程工程桩直径均为φ400，抗拔桩桩顶砼进入筏板或承台内为50mm，钢筋锚入筏板或承台为35d. 本工程相对标高±0.000所对应绝对高程为217.00m.
2.2本工程土方大面积开挖采用机械开挖（由甲方分包），挖至垫层底标高，基底预留200mm，采用人工清基底（由我方施工），承台及基础梁土方开挖，采用小型挖土机开挖，开挖尺寸每边扩大砌砖胎模的位置。
2.3本工程基础垫层混凝土，主楼垫层顶标高-6.55m；其中承台及电梯井处垫层顶标高详见图纸；混凝土强度等级C15，厚度100mm且每边宽出基础340mm，采用商品混凝土；混凝土浇筑采用地泵输送，部分人工手推车转运。
三、施工准备
3.1原材料要求与准备
3.1.1水泥：混凝土标号C15。水泥品种选用32.5#普通硅酸盐水泥。
3.1.2砂：选用中砂，要求含泥量不大于3.0%。
3.1.3水:选用自来水为拌和水。
3.1.4砖：采用蒸压灰砂砖，强度等级须符合要求，并应规格一致。
3.1.5所有用于本工程的材料均必须有出厂合格证、质量保证书，否则不得投入使用。
3.2主要机械设备及仪器
3.2.1本工程主要机具及有关仪器见表3.2-1。
表3.2-1：主要机具及仪器表
序号
名 称
型 号
数 量
用 途
1
挖土机
210-lc
4台
土方开挖，基槽开挖
7
全站仪
TS-802
1台
测量放线
8
水准仪
ATO-32
1台
标高控制
9
塔尺
5m
1把
标高控制
另外小推车、卷尺、小白线等均需准备若干。
3.3劳动力安排
3.3.1项目经理部组织所有施工管理人员，建立完备的组织保障体系，人员安排及分工见表3.3-1-2。
表3.3-1：土方开挖劳动力安排表
工 种
人 数
主 要 职 责
测量放线
3
控制土方开挖尺寸、轴线位置、标高
挖机指挥
2
主要控制挖机挖土深度及部位
清基底
20
负责基底土清平、夯实
表3.3-2：
表2：现场管理
管理

总指挥
1
总体调度
测量员
2
跟踪测量、放控制线
施工员
3
现场管理
3.4技术准备
3.4.1土方开挖前一定熟悉土层现场土实际情况、图纸，标高、轴线位置做到准确无误。
四、土方开挖
4.1施工顺序
本工程大面积基坑开挖（由甲方单独分包），
从A区向C区推进，预留300mm
土由我方人工挖至垫层底设计标高，用人工配
合机械清土，将土运出。承台土方开
挖采用小型挖机开挖，由C向A区推进，边退边挖。
4.2施工工艺
土方开挖施工工艺流程如图4.2-1：

4.3施工方法
4.3.1根据本工程地质情况和施工规范，挖土深度根据设计垫层底标高水准点控制。
4.3.2采用反铲挖掘机开挖基坑时，为不破坏基底土的结构，应在垫层底标高以上预留30cm厚土层用人工清理。
4.3.3开挖过程共分两步，第一步于2013年11月前A、B区挖至正负0以下2m深处后进行边坡支护，支护方式采取简易土钉墙方式并进行越冬维护。第二步挖至地下室底板高度-5.52m处并做第二步简易土钉墙支护，土方开挖过程中严格实行先撑再挖，边撑边挖，严禁超挖的原则，严格防止滑坡、塌方伤人。
4.3.4承台土方开挖采用小型挖土机开挖，施工方法:施工机械行走采取从A区进从A区出的行走路线采用挖土机从C区承台至A区的端头以的行驶方边退边挖法进行开挖。采用自卸汽车在挖土机的两侧装运土。挖土尺寸线的位置，应充分考虑砖胎模的位置，开挖时应采用水准仪跟踪测量，不得挖至设计标高以下，在机械挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖运走。考虑到春季开挖冻土开化，表层土软，挖土器械不易于施工，进场前应先进砾料垫500厚4m宽简易道路，以供施工机械进出场。
4.3.5人工修帮和清底，在基坑底打上钢筋头，然后测出水平线，拉线将多余的土挖走，同时由基础梁两端轴线（中心线）引桩拉通线（用小线），检查距槽边尺寸，确定槽宽，以此修整槽边，最后清除槽底土方。
4.3.6基坑开挖完成后，及时通知勘察、设计等有关人员验槽后，方可进行下道工序。

现场挖土区域如图：

4.4开挖过程中工程桩的保护
4.4.1土方开挖过程中必须保证工程桩不移位变形、不被挖土机碰伤；
4.4.2土方开挖过程中必须按土方开挖示意图所示的坡度向后退；
4.4.3开挖过程中根据工程桩的位置确定放坡平台及放坡位置，严禁将工程桩置于边坡上用来挡土；
4.4.4开挖过程中工程桩一旦露出桩头，立即将桩头周围的土方挖去（注意挖土机不得碰撞桩头），迅速减少地基地对工程桩的挤压。然后用风镐沿设计桩顶标高上1000mm处将桩身截断，桩头及时运走；
4.4.5为避免扰动基土，挖土机挖至基坑底设计标高以上200mm，抄出水平标高线，钉上水平橛，留置的余土人工配合随时清理，并及时运到机械挖到的地方，用机械挖去。
五、施工进度保证措施
9.1保证措施
9.1.1合理安排工序的搭接顺序，先挖土、挖好承台。
9.1.2在施工期间，晚上应加班抢时间，充分利用天气好的时间，尽快的完成土方开挖，避免下雨对基底土及施工造成影响。
9.1.3利用精良的机械设备，如小型挖机、塔吊等。
六、质量保证措施
10.1土方开挖质量保证措施
10.1.1土方开挖应从标高控制，尺寸位置、基底处理、基坑排水等方面来控制基坑、基槽的开挖质量。检测内容为复核建筑物的控制桩、轴线、方位及几何尺寸。采用全站仪，极坐标法计算各桩承台的中心、房屋的轴线。按设计基础平面图对基坑、槽的灰线进行轴线和几何尺寸的复核，并检查方向是否符合图纸的朝向。当基底局部存在软弱土层，不符合设计要求时，应与勘察、设计、建设单位共同提出方案进行处理。
10.1.2土方开挖采用机械开挖时，应随时进行标高测定，边挖边测，人工配合清土。
10.1.3基坑（槽）验收：基坑开挖完毕应由施工单位、设计单位、监理单位及建设单位、质量监督部门等有关人员共同到现场进行检查、鉴定验槽。做好隐蔽工程记录，及时办好交接手续。
10.1.4土方开挖工程质量检验标准：

表10.1-1：土方开挖工程质量检验标准

项

项目
允许偏差或允许值

检测方法
基坑
基槽
挖方场地平整
人工
机械

主控
项目
标高
-50
±30
±50
水准仪
长度、宽度（由设计中心线向两边量）
+200
-50
+300
-100
+500
-150
全站仪、用钢尺量
一般
项目
表面平整度
20
20
50
用2m靠尺检查
基底土性
设计要求
观察及土样分析
七、安全环保措施
11.1所有施工人员进入现场必须佩戴安全帽，酒后不得进入施工现场；
11.2机械挖土时，施工人员与挖掘机保持一定的安全距离，必须在挖掘机旋转半径以外进行作业；
11.3土方开挖前制定详细的安全技术措施，对施工人员进场前进行安全教育，向工人进行详细交底，并结合本工程的特点作有针对性的质量和安全教育。
11.4各种机械要有专人负责维修、保养，对机手要坚持持证上岗，并每天对机械的关键部位进行检查，预防机械故障及机械伤害的事故发生；
