电缆桥架施工方案(仪表).doc

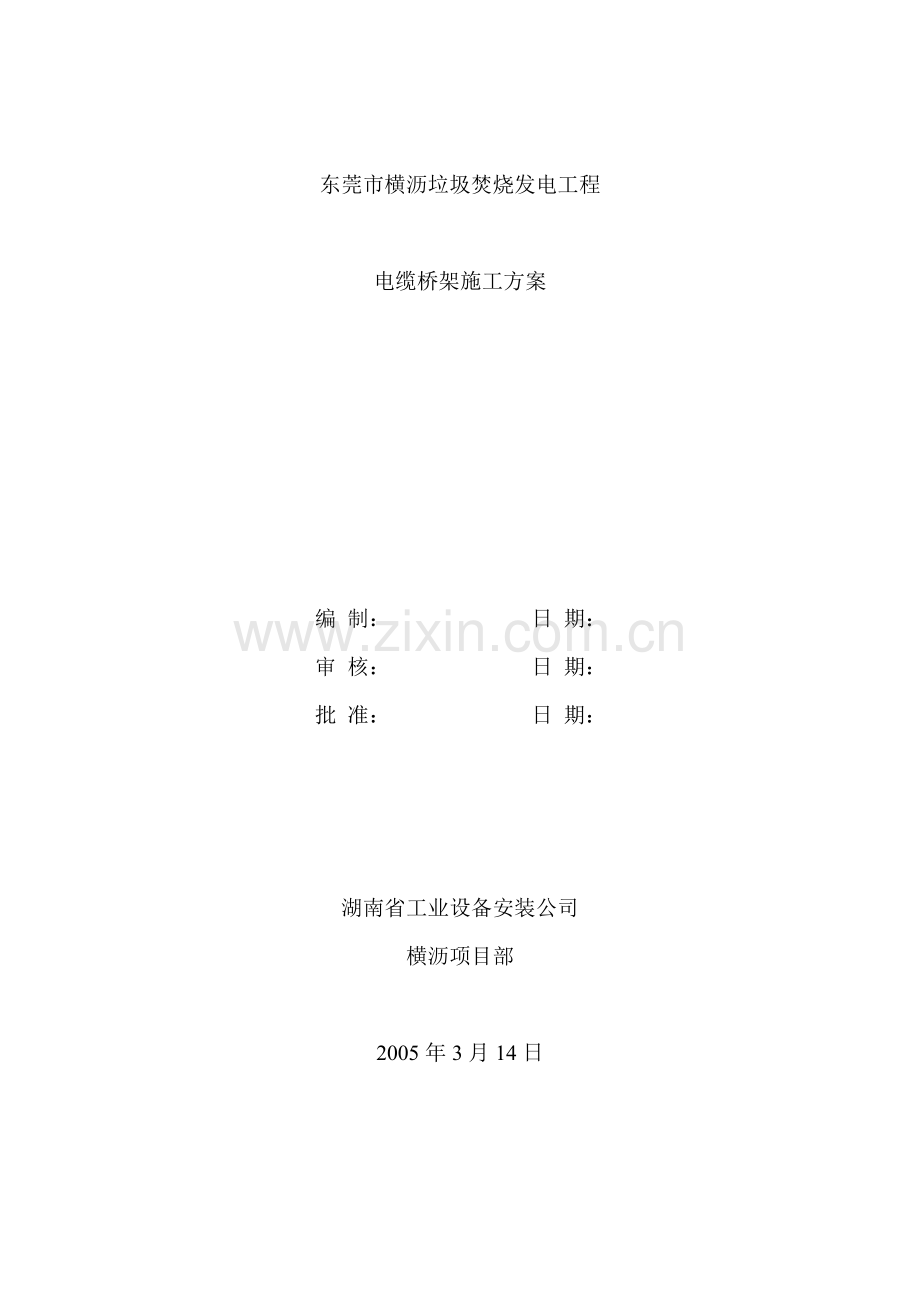

东莞市横沥垃圾焚烧发电工程

电缆桥架施工方案

编 制： 日 期：
审 核： 日 期：
批 准： 日 期：

湖南省工业设备安装公司
横沥项目部

2005年3月14日

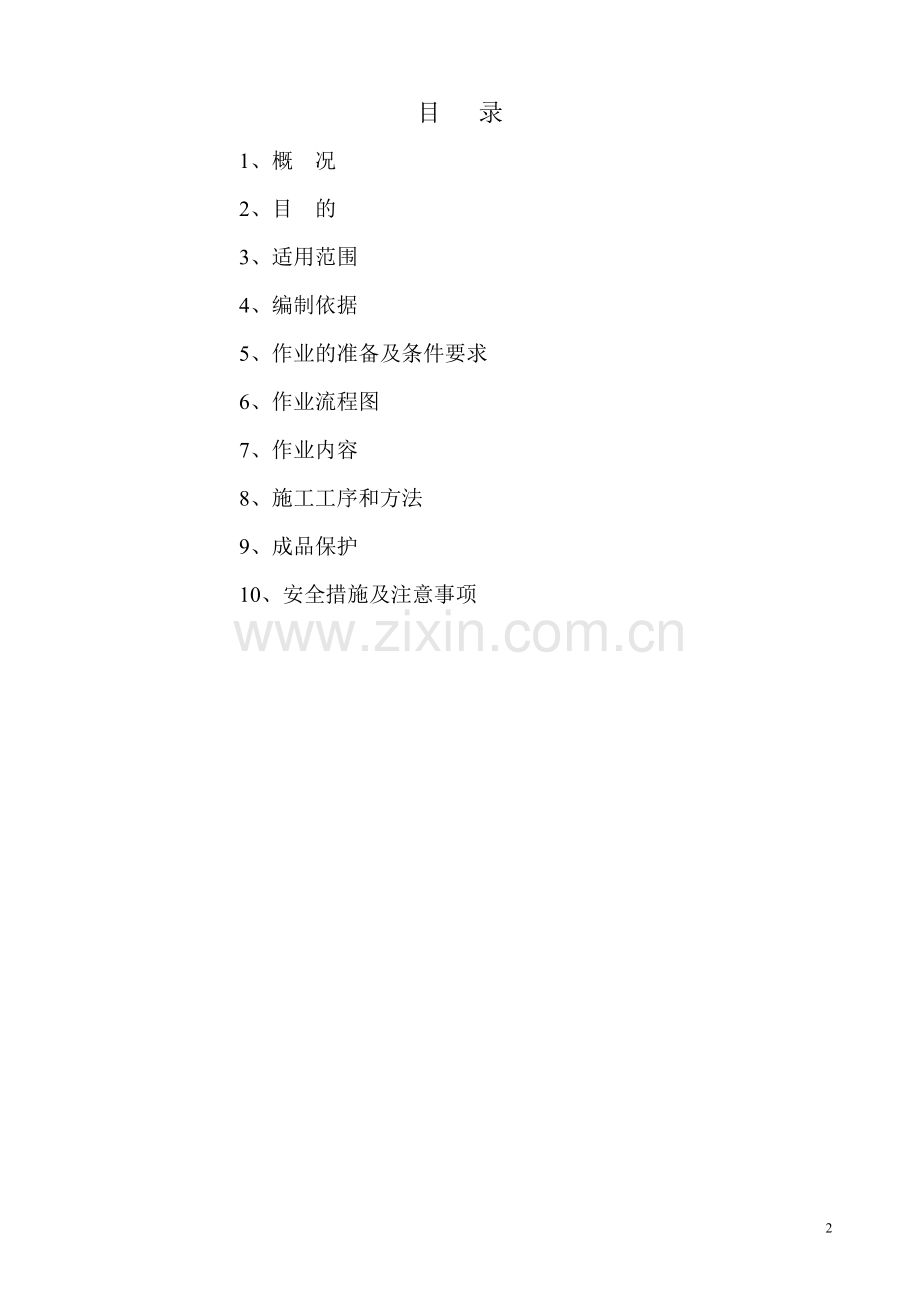

目 录
1、概 况
2、目 的
3、适用范围
4、编制依据
5、作业的准备及条件要求
6、作业流程图
7、作业内容
8、施工工序和方法
9、成品保护
10、安全措施及注意事项

1、概 况
东莞市横沥垃圾焚烧发电工程，图纸设计电缆的敷设方式为电缆桥架加穿钢管的方式，本工程电缆桥架为槽式桥架，有600*200（370米）、400*200（50米）、300*200（200米）、300*100（160米）、200*100（60米）等各种规格数量。
2、目 的
2.1 规范安装行为，确保电缆桥架安装质量符合规定要求。
2.2 本方案为所有参加电缆桥架安装项目的工作人员必须遵循的质量保证程序。
3、适用范围
适用于东莞市横沥垃圾焚烧发电工程热控电缆桥架安装。
4、编制依据
4.1已审核的五洲工程设计研究院的施工蓝图
4.2自动化仪表工程施工及验收规范（GB50093-2002）
4.3 火电施工质量检验及评定标准（热工仪表及控制装置篇）
5、作业的准备及条件要求
5.1人员准备
5.1.1作业人员合理配备，并经岗前安全培训、考核合格。
5.1.2所有作业人员应熟悉本工种的技术和安全要求。
5.2施工技术文件准备
5.2.1施工图纸经过会审，并下发施工班组。
5.2.2施工标准图集、验收规范、质量评定标准、施工记录表格备齐，必要的下发班组。
5.2.3施工方案编制好，并对班组进行交底，施工方案下发班组。
5.3施工材料、设备、准备
5.3.1施工所需的角钢、槽钢、元钢（业主供应），按图纸所需全部到场，并经验收合格，准许使用；其他辅助材料准备充足、齐全。
5.3.2桥架到达施工现场，经检查、验收合格可进行安装。
5.4施工工机具：
电焊机 2台 水准仪 1台
手锤2.5P 2把 梅花扳手 10套
水平尺 2把 角向磨光机 1台
曲线锯 2把 錾子 5把
手电钻 4把 吊线锤 1个
锯弓 5把
常用钳工和电工工具若干，起重工具若干。
6、作业流程图
图纸审核
穿墙孔洞凿打
桥架走向和标高确定

成品保护
电缆桥架安装
桥架支架制作安装

7、作业内容
7.1现场勘察，定桥架走向
7.2支架制作和安装
7.3桥架安装
7.4成品保护

8、施工工序和方法
8.1电缆桥架的走向施工前应考虑周到，因为牵涉到美观和与工艺管道冲突的问题，因此电缆桥架敷设前应仔细阅读本专业图纸，并查阅工艺专业图纸，到现场了解工艺管道（汽水管路和烟风管路）的走向、标高、管径大小、保温厚度等，查清桥架与上述管道有无相冲突的问题，以便预先采取避让措施或与其它专业协商解决。
8.2锅炉和汽机车间蒸汽管道较多，施工过程中必须注意桥架与蒸汽管道的最小距离。
桥架与蒸汽管的最小距离必须满足下列要求：
管道名称
敷设方式
最小距离(mm)

蒸汽管（已保温）
平行
管道上
1000
管道下
500
交　叉
200
8.3桥架过伸缩缝处，必须断开30mm。
8.4桥架支架间距：≤2米（图纸和规范规定）。
8.5接地：桥架每隔15米应就近接地，接地用—40*40镀锌扁钢连接。

8.6桥架固定方式：每隔4米，用M8*20镀锌螺栓固定在托臂和支架上。

8.7桥架弯头、短节现场加工时，执行下述规定：下料必须使用电动曲线锯，开孔必须使用液压开孔器，钻孔必须使用电钻，禁止使用气割工具加工。
8.8为了保证桥架的水平度和平直度，安装托臂和支架时必须用水准仪进行测量其标高。桥架安装水平度和平直度误差必须满足下表要求。

误差(mm)
平直度
每节
≤3
全长（50米）
≤30
水平度
每节
≤3
全长（50米）
≤30
8.9 托臂和支架固定方式：
电缆夹层内支架按图要求落地安装，用90mm长M12金属膨胀螺栓固定在夹层地面上。
其它各处桥架均沿墙或柱敷设，支架采用将δ=10钢板用膨胀螺栓固定在墙或柱上，然后将支架焊在钢板上的方式进行固定（土建留有预埋铁的，支架直接焊在预埋铁上，无需打膨胀螺栓）
具体安装形式见附图。

9、成品保护
9.1桥架安装完毕后，在土建施工时水泥沙浆特别多的地段，为防止弄脏桥架本体，应将桥架用塑料布或其他材料遮盖好。
9.2在某些地段桥架很容易被人当作操作平台和脚手架，在这些地段需设置标识，禁止踩踏。

10、安全措施及注意事项
10.1施工人员必须经岗前培训、安全知识考核合格。
10.2进入施工现场必须戴安全帽、系好安全帽带，禁止穿高跟鞋、凉鞋、拖鞋及赤脚进入工地。
10.3使用气割、砂轮机、磨光机在戴好防护眼罩。
10.4用电设备必须有漏电保安器。
10.5坚持每天站班会，做好精神电磁状态检查。
10.6 做好文明卫生施工，及时清理包装板和其他垃圾、杂物。
10.7施工现场一日一小清，一周一大清，做到工完料尽场地清。
