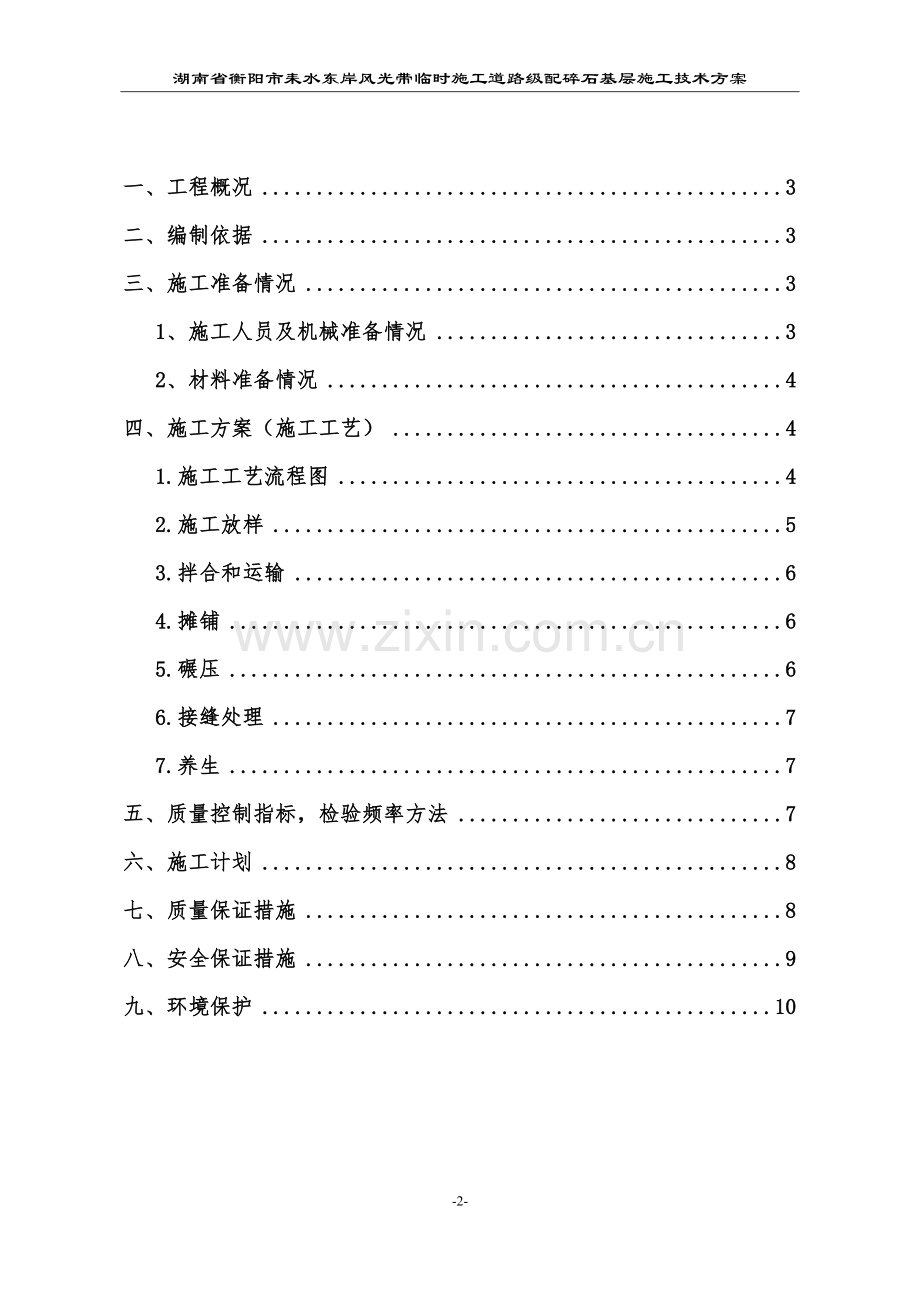

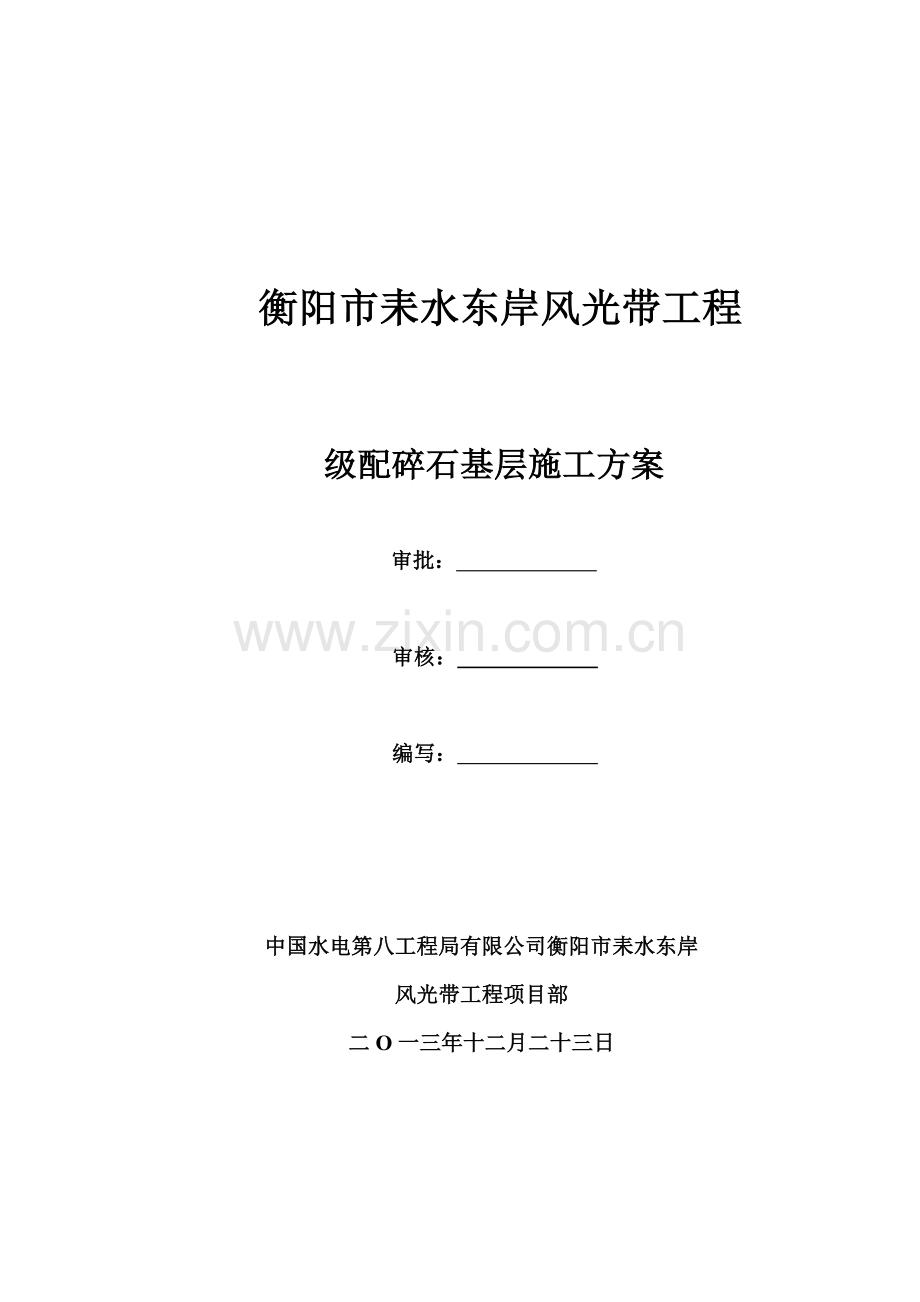

湖南省衡阳市耒水东岸风光带临时施工道路级配碎石基层施工技术方案衡阳市耒水东岸风光带工程级配碎石基层施工方案审批： 审核： 编写： 中国水电第八工程局有限公司衡阳市耒水东岸风光带工程项目部二O一三年十二月二十三日一、工程概况3二、编制依据3三、施工准备情况31、施工人员及机械准备情况32、材料准备情况4四、施工方案（施工工艺）41.施工工艺流程图42.施工放样53.拌合和运输64.摊铺65.碾压66.接缝处理77.养生7五、质量控制指标，检验频率方法7六、施工计划8七、质量保证措施8八、安全保证措施9九、环境保护10路面级配碎石底基层施工方案一、工程概况衡阳耒水东岸风光带项目临时施工道路共9392m，其中需要铺设级配碎石基层的有5991m。临时施工通道包括R2、R3、R4、R5、R6、R7、R8、R9、R10、R11、R12、R13、R14、R15、R16、R17等施工道路。其中R3基层宽度为4.5m，其余临时施工道路基层宽度为3.2m。级配碎石底基层厚度为30cm，工程数量为7054m3。二、编制依据1.公路路基设计规范JTG D30-20042.公路路基施工技术规范JTG F10-20063.公路排水设计规范JTJ018-974.市政工程施工设计图纸-道路工程三、施工准备情况1、施工人员及机械准备情况根据总体施工计划针对级配碎石底基层的施工进行组织安排，现场管理人员、施工人员已进场就位，现场管理人员2名，测量工程师2名，试验工程师1名，试验员3名，机手8名，普工10名。测量工程师已对导线点、水准点的加密闭合完毕，达到规范要求。路基交验工作已基本完成，拌和站的安装调试标定工作已结束，挖掘机、推土机、压路机等设备已进场。2、材料准备情况路面底基层的级配由3种不同粒径的碎石（37.519mm,199.5mm,9.54.75mm）和4.75mm以下石屑组配而成，最大粒径不应超过37.5mm（方孔筛），碎石中针片状颗粒含量不超过20%，压碎值不大于30%，碎石中不应含有粘土块、植物等有害颗粒。其级配曲线应是一根圆滑的曲线，其颗粒组成、液限和塑性指数满足表2-1的级配规定： 表2-1级配碎石的颗粒组成范围项目通过质量百分率（%）筛孔尺寸（mm）37.510031.5901001973889.549694.7529542.3617370.68200.07507液限（%）28塑性指数6四、施工方案（施工工艺）1.施工工艺流程图报验接缝处理验收原材料检验报验碾压摊铺施工放样拌和运输检测含水量2.施工放样根据设计施工图中给定的逐桩坐标、设计高程、设计宽度，在土基上恢复中线，直线段每15m-20m设一桩，平曲线段每10m或15m设一桩，并在对应断面路基外侧设指示桩。然后进行水平测量，在两侧指示桩上用红漆标示出级配碎石基层边缘设计标高。3.拌合和运输级配碎石混合料采采购自商品混合料。技术人员及施工人员要提前通知拌合单位混合料配比，材料质量要求及含水量要求。将拌合好的混合料用15辆自卸汽车（18t以上）运输到施工现场，同时根据运距远近，视气候条件状况，决定是否给予运输车辆以遮盖，避免混合料的水分蒸发过快，影响底基层的铺筑质量。将混合料均匀堆放在路基上，根据试验段确定松浦系数，严格控制卸料的距离。项目部派专人指挥自卸车卸料，避免料多或不够。4.摊铺首先用推土机或者挖掘机摊铺整平，人工辅助刮出刮出路拱，消除粗、细集料离析现象。对于推土机难以工作的地方，进行人工整平。用推土机根据测量放样的指示标记进行初步整平之后，用振动压路机快速碾压一遍，以暴漏潜在的不平整，再给予整平，对于局部低洼处，用齿耙将其表面5cm耙松，并用新的混合料找补、整平。用此方法整平1-2次，每次整平都要达到规定的坡度和路拱。在整平过程中，禁止任何车辆通行，并保持无明显的粗、细集料离析现象。5.碾压混合料摊铺完5070m即可进行碾压，碾压时先用压路机静压1遍，再用振动压路机振压3遍。直线段不设超高的平曲线段，由外侧路肩开始向内侧心碾压；在设超高的平曲线段，由内侧路肩向外侧路肩进行碾压。碾压时碾压轮横向错半轮，后轮压完路面全宽时，即为一遍。纵向碾压时，第一轮与第二轮的终止点要相互错开12米，其轮迹应与顺延路路基的方向成阶梯状，压到最后一轮时，要延台阶的排列方向进行碾压，以保证前后碾压段的衔接部位的平整度。碾压一直进行到按重型试验确定的要求高速公路的底基层的压实度96%为止。终压时静压1遍，使表面无明显轮迹。碾压时压路机的行走速度为1.5-2km/h，密实度增大后可适当增大碾压速度。总之就遵守“先边后中，先慢后快”的原则进行碾压。路面两侧应多压23遍。凡压路机压不到的地方采用小型压路机压实。碾压时如果出现松散、离析、弹簧等现象，要对该部位的碎石进行挖除，挖除厚度要大于10cm厚，然后换填新的混合料再进行碾压，以达到质量要求。如果当天摊铺的混合料无法全部碾压，要对没有碾压的区域进行补水闷料。6.接缝处理级配碎石摊铺时，应该连续作业，每天收工之后，要将端部适当碾压，以保证水分不会完全散发。接缝应与路的中心线垂直，接缝时，要人工将末端混合料与新拌混合料均匀拌合，必要时可适当洒水，然后用推土机刮平，整平之后，新旧混合料要一起碾压。7.养生成型之后的级配碎石垫层，为了保证表面不收破坏，禁止开放交通并尽快摊铺水稳层。五、质量控制指标，检验频率方法级配碎石底基层实测项目项次检查项目规定值或允许偏差频率高速公路一级公路其它 公路1压实度（%）颗粒组成9692每200m每车道2处符合规定级配范围922平整度（mm）12153m直尺每200m2处10尺3纵断高程（mm）+5，-15+5，-20水准仪：每200m4断面4宽度（mm）不小于设计值尺量：每200m4处5厚度（mm）均值-10-12每200m每车道1点单个值-25-306横坡（%）0.30.5水准仪：每200m4断面六、施工计划施工时分段施工，先施工亲水平台区域及主要运输要到，然后再进一步施工。 七、质量保证措施为了保证质量,争创优质工程,我项目部采取如下措施：1、对进入工地的所有原材料，必须经过认真检查，由质检人员和试验人员抽样检验，并对原材料质量提出评价，对不合格材料坚决拒绝接受，并报工地项目经理部的技术负责备案，施工中的各种配合比及各种数据必须符合规范和经过监理工程师批准后方可进行。2、对工地所用的计量仪器、工具、设备采取请计量部门或厂家鉴定的签证单或误差值。3、现场技术员要严格按照图纸、规范、公路工程质量检验评定标准和监理程序对施工工程进行控制和检查。4、各工序采用“三级监理”制，即班组自检、专职人员二检，认为合格后请监理工程师检查认可，如任何一环检查有问题，一定要找出原因，采取措施补救，对无法补救的地方进行返工处理。5、对每一工序施工前要做好技术交底，并且在施工过程中技术人员始终要在现场，对发现的问题，应及时处理或汇报，密切按照技术员和监理人员的要求组织施工。八、安全保证措施为了保证施工安全，道路畅通，创造一个良好的施工环境，我项目部成立了安全小组，设保通专职负责人1名，定点保通人员4名，巡视安全人员2名。1、 巡视安全员，每天进行巡视检查，对发现有安全隐患的及时提出并改正，并加强交通管制。2、 保通专职负责人和施工人员每月召开一次安全生产会议，加强安全施工教育，提高人们的安全意识。3、 安全保通专职员负责检查本合同段保通人员日常工作和本合同段车辆公路保通工作，避免出现交通阻塞现象，并下指挥部密切配合，服从现场路段交警指挥，如出现重大事故立即向上一级有关部门汇报，做到24小时对本路段监控，搞好本段保通工作。4、 在施工路段、交通路口、高压电（变压器）、靠近亲水平台、陡坡等危险地点设醒目的警示牌，保证人身安全。夜间施工要有良好照明设施，靠近亲水平台路段外侧要摆放安全警示标志。5、 所有施工设备和机具在使用前均需由专职安全员检查合格后方可使用，并做好安全用电。6、 做好工地材料、设备的安全防盗工作，设专人看守。九、环境保护在工程施工中，应严格遵守对环境保护的有关规定控制扬尘、噪声，应将施工及生活中所产生的废弃物及时处理运至监理工程师及当地环保部门同意的指定地点弃置，避免阻塞河流及污染水源。在施工及生活中产生的污水或废水，集中处理，不得将含有污染物质或可悬浮物质的水排入河流、水道或现有的灌溉系统中。在运输和储存施工材料时，采取可靠措施防止漏失，经常保持工地整洁。保护农田排灌作业，不得随意置废。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。-13-
