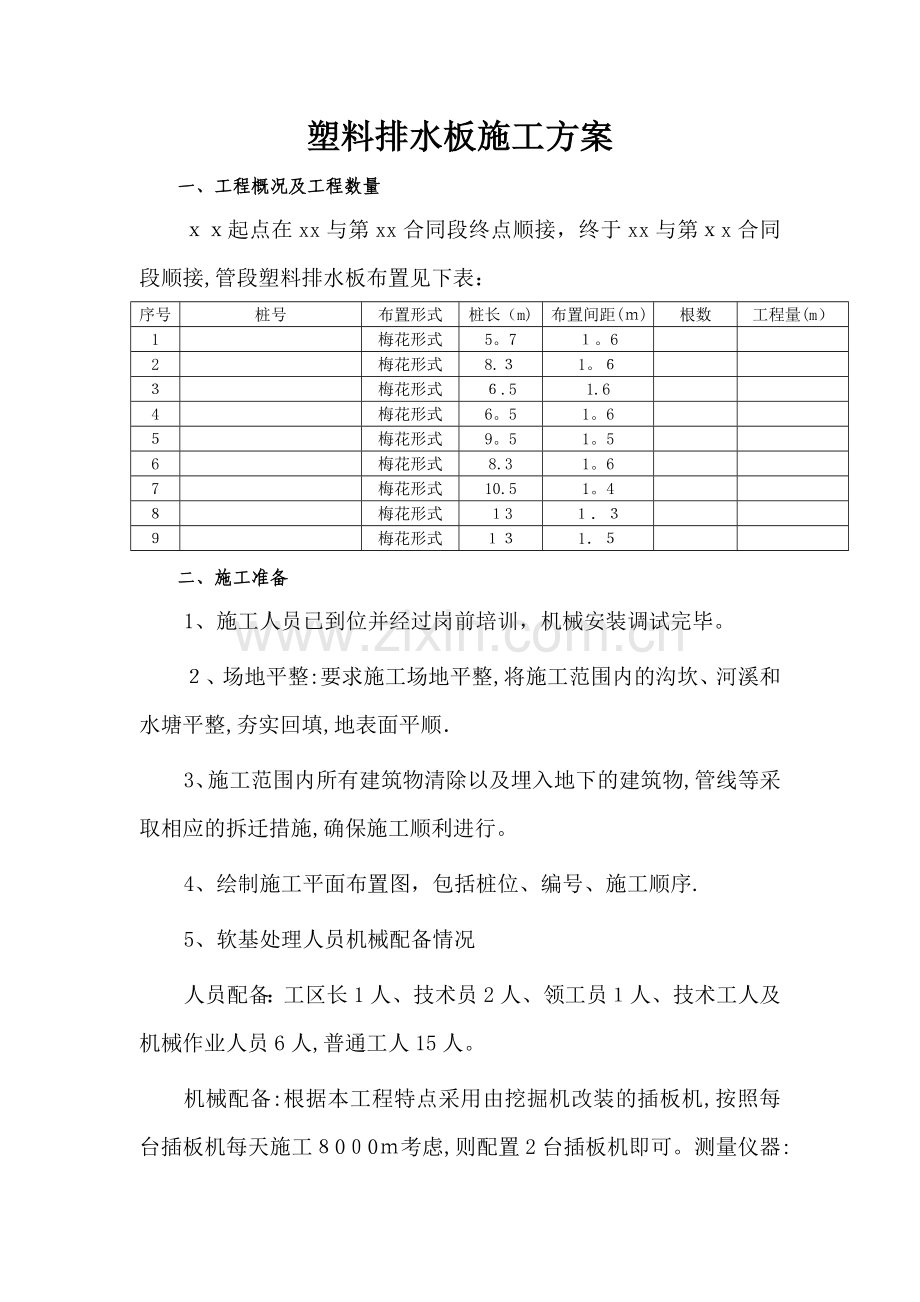

塑料排水板施工方案.doc

塑料排水板施工方案一、工程概况及工程数量起点在xx与第xx合同段终点顺接，终于xx与第x合同段顺接,管段塑料排水板布置见下表：序号桩号布置形式桩长（m)布置间距()根数工程量(m）1梅花形式5。7。62梅花形式8.1。梅花形式.51.64梅花形式6。51。6梅花形式9。51。56梅花形式8.31。67梅花形式10.51。4梅花形式3梅花形式1二、施工准备1、施工人员已到位并经过岗前培训，机械安装调试完毕。、场地平整:要求施工场地平整,将施工范围内的沟坎、河溪和水塘平整,夯实回填,地表面平顺3、施工范围内所有建筑物清除以及埋入地下的建筑物,管线等采取相应的拆迁措施,确保施工顺利进行。4、绘制施工平面布置图，包括桩位、编号、施工顺序.5、软基处理人员机械配备情况人员配备：工区长1人、技术员2人、领工员人、技术工人及机械作业人员6人,普通工人15人。机械配备:根据本工程特点采用由挖掘机改装的插板机,按照每台插板机每天施工00考虑,则配置2台插板机即可。测量仪器:全站仪1台,水平仪台,经纬仪1台.6、施工材料已进场并经过试验合格:塑料排水板必须符合如下要求:塑料排水板采用高压聚乙烯芯板,涤纶无纺土工布滤膜，芯板指标：板厚。2mm,宽度12m，重量1015m,抗拉强度5N/c（干态、伸长率10%时),当周围土体压力在15m深度范围内不大于250kp或在大于m范围不大于30p条件下,排水能力不低于0m/s(侧压力350k);滤膜指标：单位面积重量1g/m2,条带拉伸强度，干态0N/cm(延伸率0时),湿态>50/cm（延伸率1时),渗透系数50-/s,最小自由透水表面积宜为100cmm,有效孔径00.12m。材料堆放：塑料排水板不能露天堆放,严禁受潮、雨淋和暴晒，不合格的材料严禁进入施工场地或已进入施工场地的不合格产品必须立即清理出场二、施工方法、工艺及要求、加固原理塑料排水板属于竖向排水法，是在地基中设置竖向排水通道,改变原有地基的边界条件,增加孔隙水的排出途径,通过塑料排水板的芯板,在荷载作用下,使软基中的水分能够快速排出,从而缩短固结时间,加快软土固结速率。2 、施工步骤清表、整平原地面   填筑3%土拱,铺设下层砂垫层   稳压    放样   机具安装、调试、就位  塑料排水板穿靴  插入套管   拔出套管   割断塑料排水板,预留0m于地面上  检查记录板位等情况机具移位 摊铺上层砂垫层 铺设防渗土工布3、施工方法：(1)塑料排水板施工前,要对场地进行清表、整平和初步碾压,做好土拱坡,铺设好砂垫层,为了保持工作面的整洁,根据地形要挖好排水沟,以利排水。清表并碾压完毕与现场监理工程师共同测量原地面高程,同时施工%土拱，路基土拱施工完毕也与监理工程师共同测量土拱顶面高程.（2)砂垫层施工:砂应选用具有良好的透水性,含泥量不得超过5,不含有机质、无粘土块和其它有害物质的材料,压实方法根据地基情况选择振动法(平振、插振、夯实）、水撼法、碾压法。采用碾压法施工时,应控制最佳含水量。砂垫层应宽出路基边脚不小于100c。路基两侧(砂垫层坡脚及护道）沿线路纵向铺设1层透水土工布并在透水土工布上铺设袋装中粗砂进行防护，以免砂料流失。（3)在压实的第一层砂垫层上放样,放样时要根据设计要求准确定位放点,制定插板分区点位图,并在每个孔位做好标记，点位标记采用石灰、油布、细条塑料板芯等作为标识,做到明显且不宜被损坏为宜。(3）定位:插带机就位,调正导架垂直度,空心套管中穿入塑料排水板,对中桩位。（)穿靴:将塑料排水板端部穿过预制靴头固定架,对折带子长约10m,固定连结。一般预制靴头可采用铁制或混凝土靴头等材料，将靴头套在空心套管端部,固定塑料排水板，并使其在下沉过程中能阻止泥砂进入套管。(5)下插排水扳:按照设计要求，插入淤泥下卧层50cm，为保证施工质量,要求在正常插设过程中出现回机现象方可拔管(6)割带：拔管后,人工割断排水板,要求板头留在砂垫层上的长度.2米.(6)在施工过程中记录好每根插扳的长度和孔深。()插板桩施工完毕,施工上层砂垫层。砂垫层施工完毕与监理工程师共同测量砂垫层顶面高程。(8)防水土工布施工:砂垫层施工完毕并经过检查合格后铺设防水土工布，土工布应紧贴砂垫层顶面。沿垂直于路堤中线横向进行。土工布不允许有褶皱,应用人工拉紧,必要时可采用插钉等措施进行固定。土工布两端反折2m作为锚固段。土工布接长连接应牢固,其联结叠合长度不得小于1c。（)防水土工布施工完毕并经过检验后施工路基土方,第一层路基土方施工时应注意防止各种机械划破土工布。路基填筑方案见（路基施工方案）。三、施工进度计划塑料排水板施工计划从xx年x月xx日年x月xx日完工。四、实际检测项目序号项目单位允许偏差检查方法和频率板距5抽查2板长c不小于设计值查施工记录3竖直度1。5查施工记录五、质量保证措施1、塑料排水板施工严格按照公路软土地基路堤设计与施工技术规范(JTJ-6)和塑料排水板施工规程(JTJ/T256)执行。2、原材料进场时，必须有塑料排水板出厂合格证书及技术性参鉴定书。3、每批塑料排水板抵运工地后应进行外观检查与验收，同批次生产的塑料排水板，每20万米进行一次抽样检查,单批次数量小于此数额时也应抽检一次;不同批次的塑料排水板应分批次抽验。4、每盘塑料排水板装机前和施工过程中随时进行外观检查，发现不合格时应立即停用。、查并记录打设深度、回带长度、回带板根数、补打塑料板数量与补打位置、应检查并记录板位、垂直度和外露长度。7、记录“接长”板的接板情况、打设位置和数量，一般塑料排水板不允许接长，如确需接长时,接长必须严格按照施工规范进行.8、施工中常出现的问题及解决方法A、常见问题：()、插板施工中，套管为圆形时,距井口一定范围内插孔不宜缩孔；(2）、提拔导管时发生“跟带"现象;(3)、桩管进入泥水污染排水板;(4)、遇到较干硬的粘土层时,进度缓慢.(5)、定位不准、垂直度偏大。、解决方法(1)、插孔不宜缩孔。一是尽量采用可能细的套管或采用扁状套管；二是用中粗砂填灌插孔,这样就在塑料板的上端形成了砂井与塑料排水板的复合体(）、提拔导管时发生“跟带"现象是经常发生的问题,这与套管端头结构、施工工艺和土层土质有关,其中套管端头结构占主要因素。导管顶部在保证刚度的前提下,尽可能细小,使得拔管时土层尽可能将排水板夹住。()、泥水进入套管除增加了上拔时的“跟带"现象外,还造成了排水板的污染,因此应经常使用清水清洗导管。(4）、遇到干硬的粘土层进度缓慢时,可以选用功率较大的液压振动打桩机进行打设,也可以在导管中加入少量的清水,增加润滑,减少摩擦。（)、定位不准、垂直度偏大。在放线点位过程中,标识应明显,在插板时,应适当多移动机具，做到垂直偏差。5%.、施工注意事项（1）、按设计分区放边界线后,分别测量板位并作标记,板位偏差不宜大于5m,且每区段的塑料排水板总量应与设计要求数量相同。()、必须按设计要求严格控制塑料排水板的打设标高,不得出现深度偏差，要求打设应穿过淤泥下卧层.m以上，当发生地质情况变化、无法按设计要求打设时,应及时与现场监理人员联系,并取得书面认可后方可变更打设标高.(3）、打设塑料排水板时严禁出现扭曲、断裂和撕破滤膜等现象(4)、打设时回带长度不得超过50m,且回带的根数不应超过打设总根数的5，剪断塑料排水板时,砂垫层以上的外露长度应大于0mm（5)、及时检查每根板的情况,当验收合格时方可移机，打设下一根，否则需在邻近板位处补打.打设过程中应逐根进行自检,并按要求作好施工记录。(6）、灌砂及填坑:打设形成的孔洞应用砂回填，不得用土块堵塞。将施工中形成的坑凹填平,填坑时应将排水板扶正.（7）、插入导管长度必须保证处理深度（插入深度处理深度+回带长度+砂粒厚度）。拔管带出的泥土及时清理,顶部预留段及时弯折埋设于砂粒层中,使之与砂粒排水层连为一体.(8）、塑料排水板插好后及时将露在垫层的多余部分切断,要求露出砂面20cm,并予以保护，以防因插板机移动、车辆的进出或下雨时受到损坏而降低排水效果塑料排水板采用滤水膜内平搭接的方法连接,搭接长度不小于200。、施工现场堆放的塑料排水板盘带要加以覆盖,放置于洁净干燥处,防止污染和暴露在空气中老化。11、插入过程中导轨应垂直，钢套管不得弯曲,透水滤套不得被撕破和污染；排水板底部应有可靠的锚固措施,以免拔出套管时将芯板带出,下料时应考虑上拔时的“跟带”长度,“跟带”长度不得超过40c,否则报废重打。塑料排水板长度计算公式如下:S=S+Sy+S式中:     每根排水板的长度(m）Sd        打设长度(m）Sy       预备露出地面长度（m)Ss      蛇形弯曲量(),一般为设计长的。5%h         板靴挂入量()1、强化质量教育，树立质量第一思想,层层落实责任制,实行质量的好坏与每个职工利益挂勾。 3、主要领导亲自抓质量,并建立健全质量检查制度，做到每道工序自检、监理检查合格后，才进入下道工序施工;隐敝工程检查，要认真执行“三检制”即自检，专业工程师检查,监理工程师检查合格后并签认方可施工,对不合格部分坚决返工重来。六、安全保证措施1、加强安全教育，树立安全第一思想，建立安全责任制。 、制定较详细的安全生产措施,施工现场设立必要的安全标语，安全操作规程，以及安全防护设施等。 3、 坚决执行安全卡死制度,建立安全检查制度,进行定期和不定期的安全大检查,发现问题立即整改，不留隐患。、特殊工种作业人员必须持证上岗,并经过岗前培训合格。、施工作业人员要持证上岗,严格遵守施工规范，文明施工，施工操作人员进入现场时必须配戴安全帽。七、环境文明保护措施、按照本单位文明工地建设的有关要求，建立良好的工作、生活环境,树立施工企业的良好形象。2、各项材料、设备要分类、分规格、分品种堆码,放置整齐,标识齐全.3、各类生活建筑垃圾倒放指定位置,集中堆码、统一处理。4、现场布置各类警示牌,大力宣传安全和文明施工。5、尊重当地人民的风俗习惯,遵守地方政府的有关规定，加强对职工的管理教育,与当地政府携手共建文明工地.八、附图、施工工艺流程图附图一    塑料排水板施工工艺框图
