外墙双排--脚手架-技术交底.doc

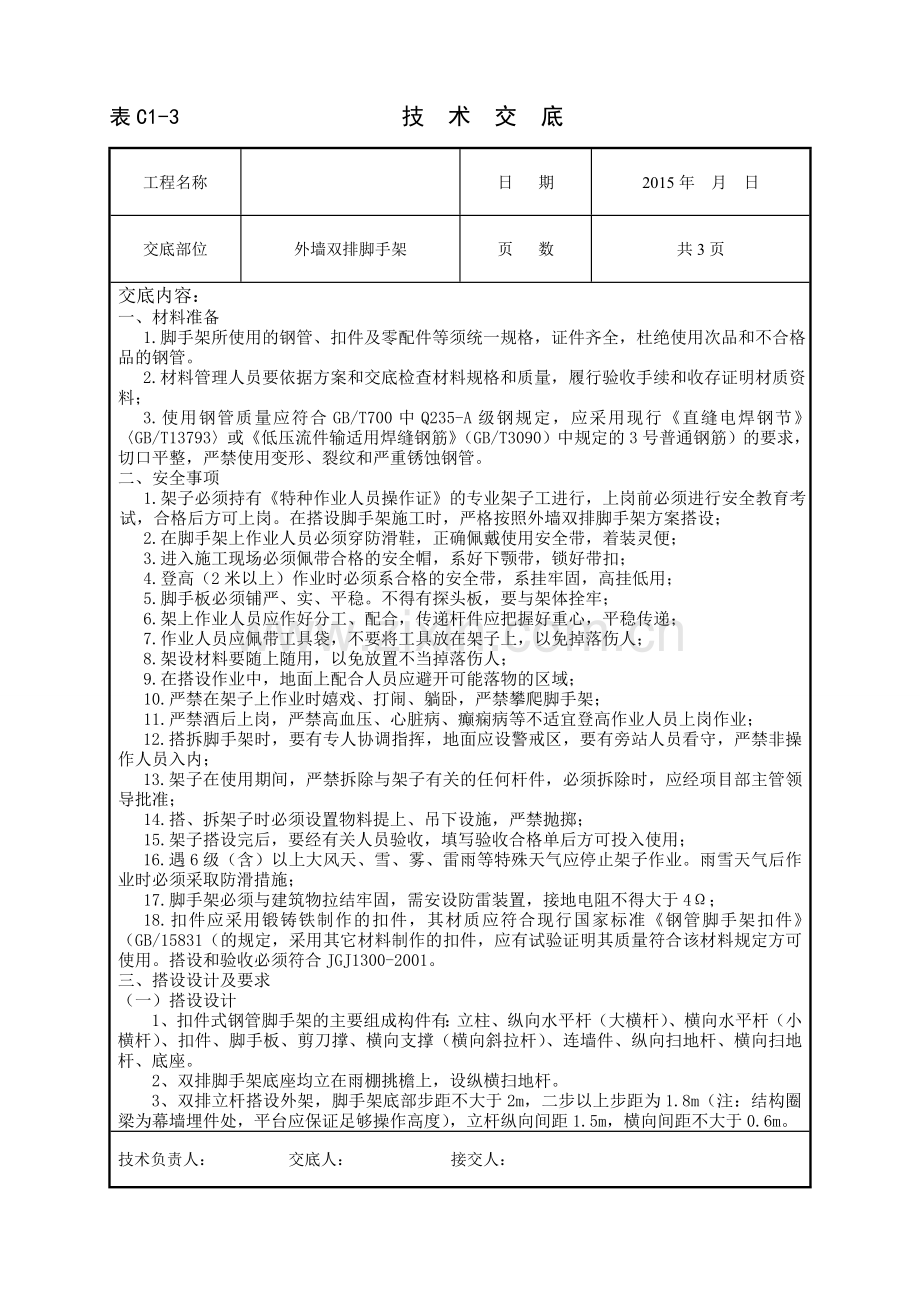

表C1-3 技 术 交 底

工程名称

日 期
2015年 月 日
交底部位
外墙双排脚手架
页 数
共3页
交底内容：
一、材料准备
1.脚手架所使用的钢管、扣件及零配件等须统一规格，证件齐全，杜绝使用次品和不合格品的钢管。
2.材料管理人员要依据方案和交底检查材料规格和质量，履行验收手续和收存证明材质资料；
3.使用钢管质量应符合GB/T700中Q235-A级钢规定，应采用现行《直缝电焊钢节》〈GB/T13793〉或《低压流件输适用焊缝钢筋》（GB/T3090）中规定的3号普通钢筋）的要求，切口平整，严禁使用变形、裂纹和严重锈蚀钢管。
二、安全事项
1.架子必须持有《特种作业人员操作证》的专业架子工进行，上岗前必须进行安全教育考试，合格后方可上岗。在搭设脚手架施工时，严格按照外墙双排脚手架方案搭设；
2.在脚手架上作业人员必须穿防滑鞋，正确佩戴使用安全带，着装灵便；
3.进入施工现场必须佩带合格的安全帽，系好下颚带，锁好带扣；
4.登高（2米以上）作业时必须系合格的安全带，系挂牢固，高挂低用；
5.脚手板必须铺严、实、平稳。不得有探头板，要与架体拴牢；
6.架上作业人员应作好分工、配合，传递杆件应把握好重心，平稳传递；
7.作业人员应佩带工具袋，不要将工具放在架子上，以免掉落伤人；
8.架设材料要随上随用，以免放置不当掉落伤人；
9.在搭设作业中，地面上配合人员应避开可能落物的区域；
10.严禁在架子上作业时嬉戏、打闹、躺卧，严禁攀爬脚手架；
11.严禁酒后上岗，严禁高血压、心脏病、癫痫病等不适宜登高作业人员上岗作业；
12.搭拆脚手架时，要有专人协调指挥，地面应设警戒区，要有旁站人员看守，严禁非操作人员入内；
13.架子在使用期间，严禁拆除与架子有关的任何杆件，必须拆除时，应经项目部主管领导批准；
14.搭、拆架子时必须设置物料提上、吊下设施，严禁抛掷；
15.架子搭设完后，要经有关人员验收，填写验收合格单后方可投入使用；
16.遇6级（含）以上大风天、雪、雾、雷雨等特殊天气应停止架子作业。雨雪天气后作业时必须采取防滑措施；
17.脚手架必须与建筑物拉结牢固，需安设防雷装置，接地电阻不得大于4Ω；
18.扣件应采用锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB/15831（的规定，采用其它材料制作的扣件，应有试验证明其质量符合该材料规定方可使用。搭设和验收必须符合JGJ1300-2001。
三、搭设设计及要求
（一）搭设设计
1、扣件式钢管脚手架的主要组成构件有：立柱、纵向水平杆（大横杆）、横向水平杆（小横杆）、扣件、脚手板、剪刀撑、横向支撑（横向斜拉杆）、连墙件、纵向扫地杆、横向扫地杆、底座。
2、双排脚手架底座均立在雨棚挑檐上，设纵横扫地杆。
3、双排立杆搭设外架，脚手架底部步距不大于2m，二步以上步距为1.8m（注：结构圈梁为幕墙埋件处，平台应保证足够操作高度），立杆纵向间距1.5m，横向间距不大于0.6m。
技术负责人： 交底人： 接交人：

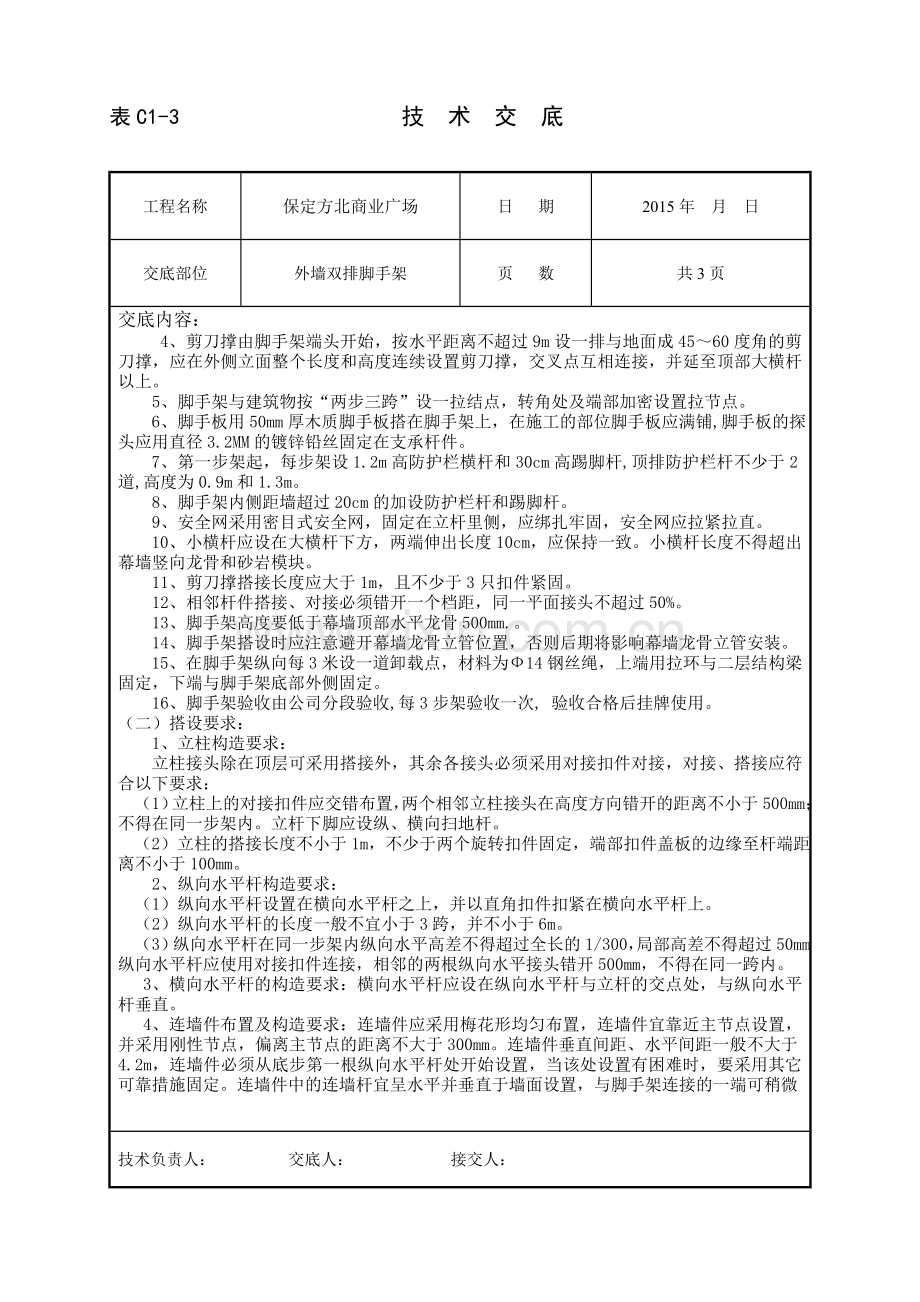

工程名称
保定方北商业广场
日 期
2015年 月 日
交底部位
外墙双排脚手架
页 数
共3页
交底内容：
4、剪刀撑由脚手架端头开始，按水平距离不超过9m设一排与地面成45～60度角的剪刀撑，应在外侧立面整个长度和高度连续设置剪刀撑，交叉点互相连接，并延至顶部大横杆以上。
5、脚手架与建筑物按“两步三跨”设一拉结点，转角处及端部加密设置拉节点。
6、脚手板用50mm厚木质脚手板搭在脚手架上，在施工的部位脚手板应满铺,脚手板的探头应用直径3.2MM的镀锌铅丝固定在支承杆件。
7、第一步架起，每步架设1.2m高防护栏横杆和30cm高踢脚杆,顶排防护栏杆不少于2道,高度为0.9m和1.3m。
8、脚手架内侧距墙超过20cm的加设防护栏杆和踢脚杆。
9、安全网采用密目式安全网，固定在立杆里侧，应绑扎牢固，安全网应拉紧拉直。
10、小横杆应设在大横杆下方，两端伸出长度10cm，应保持一致。小横杆长度不得超出幕墙竖向龙骨和砂岩模块。
11、剪刀撑搭接长度应大于1m，且不少于3只扣件紧固。
12、相邻杆件搭接、对接必须错开一个档距，同一平面接头不超过50%。
13、脚手架高度要低于幕墙顶部水平龙骨500mm.。
14、脚手架搭设时应注意避开幕墙龙骨立管位置，否则后期将影响幕墙龙骨立管安装。
15、在脚手架纵向每3米设一道卸载点，材料为Ф14钢丝绳，上端用拉环与二层结构梁固定，下端与脚手架底部外侧固定。
16、脚手架验收由公司分段验收,每3步架验收一次, 验收合格后挂牌使用。
（二）搭设要求：
1、立柱构造要求：
立柱接头除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，对接、搭接应符合以下要求：
（1）立柱上的对接扣件应交错布置，两个相邻立柱接头在高度方向错开的距离不小于500mm；不得在同一步架内。立杆下脚应设纵、横向扫地杆。
（2）立柱的搭接长度不小于1m，不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。
2、纵向水平杆构造要求：
（1）纵向水平杆设置在横向水平杆之上，并以直角扣件扣紧在横向水平杆上。
（2）纵向水平杆的长度一般不宜小于3跨，并不小于6m。
（3）纵向水平杆在同一步架内纵向水平高差不得超过全长的1/300，局部高差不得超过50mm，纵向水平杆应使用对接扣件连接，相邻的两根纵向水平接头错开500mm，不得在同一跨内。
3、横向水平杆的构造要求：横向水平杆应设在纵向水平杆与立杆的交点处，与纵向水平杆垂直。
4、连墙件布置及构造要求：连墙件应采用梅花形均匀布置，连墙件宜靠近主节点设置，并采用刚性节点，偏离主节点的距离不大于300mm。连墙件垂直间距、水平间距一般不大于4.2m，连墙件必须从底步第一根纵向水平杆处开始设置，当该处设置有困难时，要采用其它可靠措施固定。连墙件中的连墙杆宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍微
技术负责人： 交底人： 接交人：
交底内容：
下斜，不容许向上翘起。
5、剪刀撑与横向支撑的构造要求：每道剪刀撑跨越立柱的根数宜在5－7根之间。每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角宜在45°－60°之间。剪刀撑斜杆的接头除顶层可采用搭接外，其余各接头均必须采用对接扣件连接，搭接要求跟以上构造要求同。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不大于150mm。横向支撑的斜杆应在1－2步内，由底至顶层呈之字形连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。十字型、开口型双排脚手架两端必须设横向斜撑，中间宜每隔6跨设置一道（高度在24m以上者除两端应设置横向支撑外，中间应每隔6跨设置一道）。
6、门洞构造要求：洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点的距离不大于150mm。洞口两端增设的横向支撑应伸出增设的斜杆端部；增设的短斜杆端部应增设一个安全扣件。
7、通道口防护：各通道口应搭设两层间距大于60cm高的防护棚，棚宽大于通道口，各固定机械应搭设简易防护棚。
四、搭设顺序
基础→放置纵向扫地杆→立杆（先内排后外排）→小横杆→第一步大横杆→第二步小横杆→连墙杆→第二步大横杆→铺脚手板、挂安全网→分层分段验收→合格挂牌使用。
五、注意事项
1、垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空。
2、搭设立柱时，外径不同的钢管严禁混用，相邻立柱的对接扣件不得在同一高度内，错开距离应符合构造要求。
3、开始搭设立柱时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
4、当搭至有连墙件的构造层时，搭设完该处的立柱、纵向水平杆、横向水平杆后，应立即设置连墙件。
5、封闭脚手架的同一步纵向水平杆必须四周交圈，用直角扣件与内外角柱固定。
6、当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完后方可拆除。
7、剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设，剪刀撑、横向支撑等扣件的中心线距主节点的距离不大于150mm。
8、对接扣件的开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
9、铺设脚手板时，应满铺、铺稳。脚手板的探头要采用直径3.2mm的镀锌铅丝固定在支承杆上，在拐角、斜道平口处的脚手板，应与横向水平杆可靠连接，以防止滑动。
10、栏杆和挡脚板应搭设在外排立柱的内侧，上栏杆高度1.2m，中栏杆居中设置，挡脚板高度不应小于150mm。
11、脚手架搭设完毕后，必须经有关部门验收合格后，方可投入使用。

技术负责人： 交底人： 接交人：
