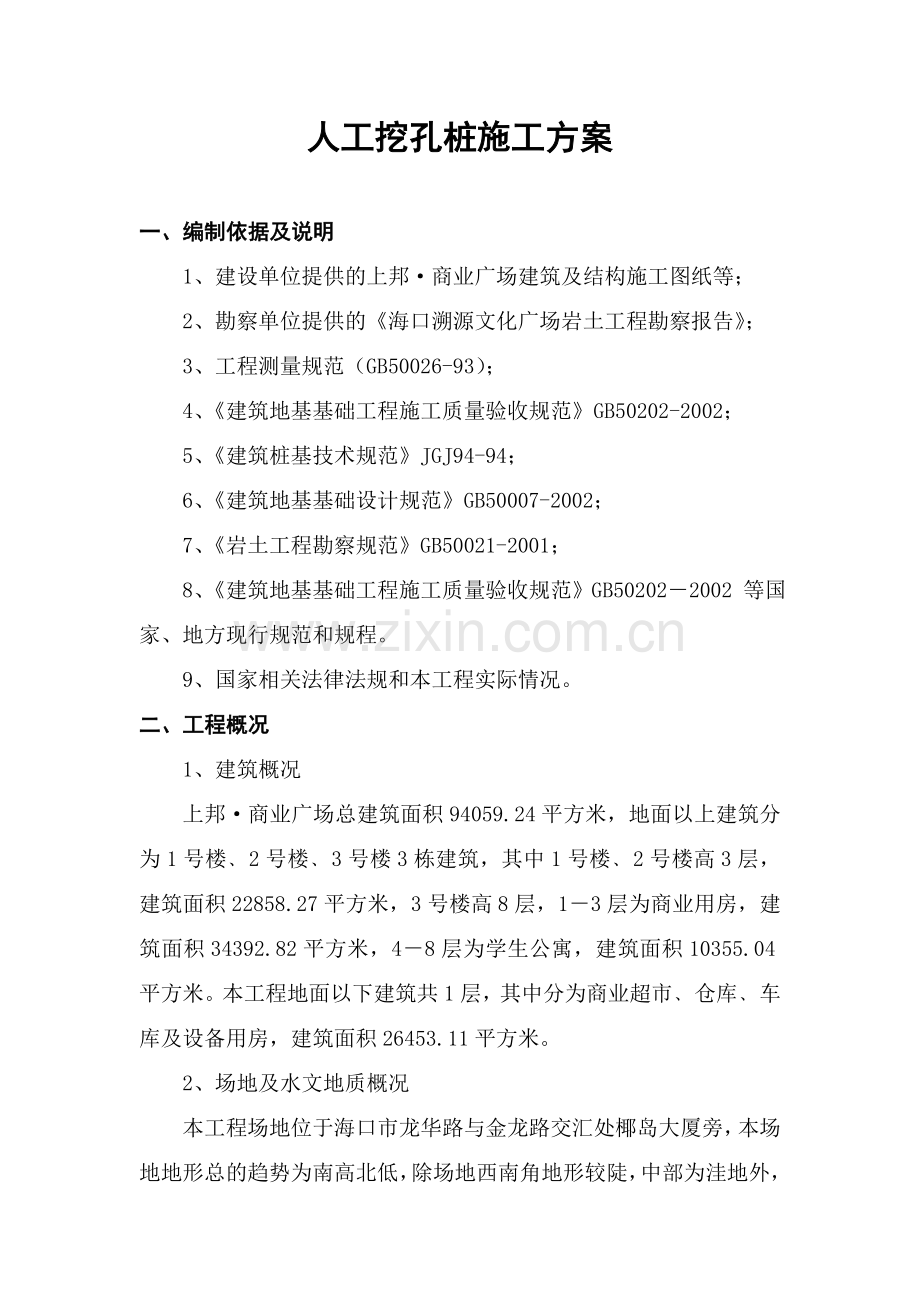

人工挖孔桩施工方案
一、编制依据及说明
1、建设单位提供的上邦·商业广场建筑及结构施工图纸等；
2、勘察单位提供的《海口溯源文化广场岩土工程勘察报告》；
3、工程测量规范（GB50026-93）；
4、《建筑地基基础工程施工质量验收规范》GB50202-2002；
5、《建筑桩基技术规范》JGJ94-94；
6、《建筑地基基础设计规范》GB50007-2002；
7、《岩土工程勘察规范》GB50021-2001；
8、《建筑地基基础工程施工质量验收规范》GB50202－2002 等国家、地方现行规范和规程。
9、国家相关法律法规和本工程实际情况。
二、工程概况
1、建筑概况
上邦·商业广场总建筑面积94059.24平方米，地面以上建筑分为1号楼﹑2号楼﹑3号楼3栋建筑，其中1号楼﹑2号楼高3层，建筑面积22858.27平方米，3号楼高8层，1－3层为商业用房，建筑面积34392.82平方米，4－8层为学生公寓，建筑面积10355.04平方米。本工程地面以下建筑共1层，其中分为商业超市﹑仓库﹑车库及设备用房，建筑面积26453.11平方米。
2、场地及水文地质概况
本工程场地位于海口市龙华路与金龙路交汇处椰岛大厦旁，本场地地形总的趋势为南高北低，除场地西南角地形较陡，中部为洼地外，其余地形较平缓，自然地面标高4.34～11.11m（秀英高程系），相对高差6.77m。
根据地质勘察报告，场地地层分布从上到下为：①、杂填土，分布于场地地表，厚度平均2.1为米；②、淤泥质粉质粘土，分布于场地中部及北部地区，平均厚度1.7米；③、淤泥质细纱，分布于场地中部及西部的部分地段，平均厚度2.15米；④、粗砂分布于场地南侧一带，平均厚度3.58米；⑤、粘土分布于场地中的大部分地段，平均厚度2.77米；⑥、中砂，分布于场地大部分区域，平均厚度2.77米；⑦、粘土分布于整个场地，平均厚度3.59米；⑧、中等风化玄武岩，分布于整个场地。
三﹑施工工艺

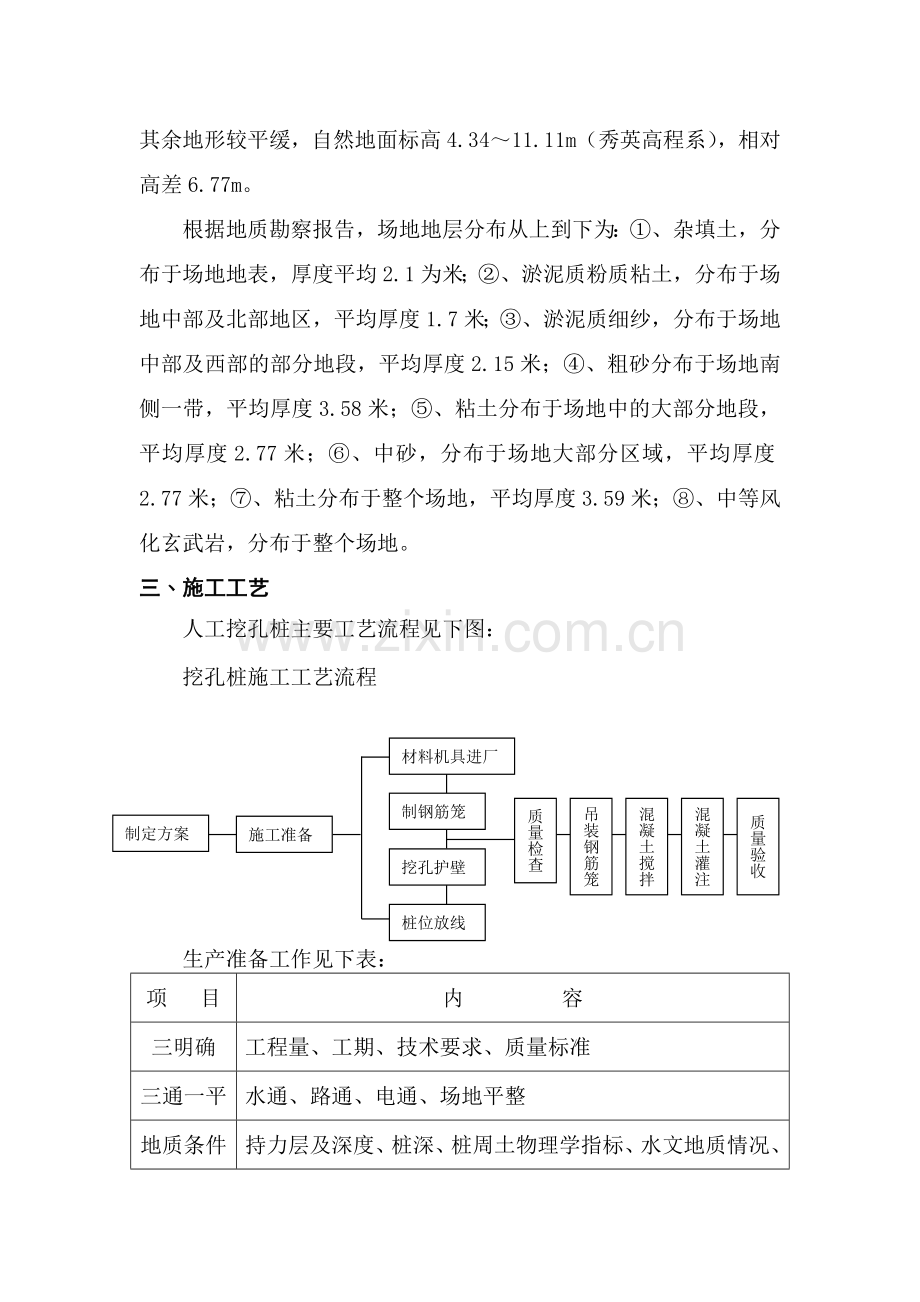

人工挖孔桩主要工艺流程见下图：
挖孔桩施工工艺流程
材料机具进厂
制钢筋笼
质量验收
混凝土灌注
混凝土搅拌
吊装钢筋笼
质量检查
施工准备
制定方案
挖孔护壁
桩位放线
生产准备工作见下表：
项 目
内 容
三明确
工程量、工期、技术要求、质量标准
三通一平
水通、路通、电通、场地平整
地质条件
持力层及深度、桩深、桩周土物理学指标、水文地质情况、地下水埋深及赋存情况
施工平面图的制作
砂、石、水泥、钢筋堆放位置及混凝土搅拌、钢筋笼制作地点、道路进出口位置、照明及排线位置、弃土场地、挖孔顺序
劳动组织
每孔二人，制笼二人，灌注3人同时可视工长短及有无伙食点等情况增减人员
3.1.1在施工前,先进行场地平整工作,并根据施工顺序,布置好施工道路。
3.1.2根据现场情况及施工需要，布置好架空电线，地下电缆，在基坑四周设置排水沟、集水井，给排水管道等设施。
3.1.3联系好水泥、砂、碎石，作好混凝土配合比并按配合搅拌，保证其标号、强度、坍落度、流动性等符合规范和设计要求。
3.1.4确保钢筋品种和规格符合设计规定，并有出厂合格证和按规定在使用前进行试验，合格后方可使用。
3.2测量放线
根据设计图纸设计的坐标及标高，测定中心桩及控制点桩位，经设计院、甲方、监理等单位复核无误后，并做好签订，才能进行施工。
3.3基础降水，为了防止桩孔开挖时遇流砂层坍塌，可在未开挖前打好降水井，根据现场情况提前降水。
3.4井孔开挖，捣C20护壁砼、机械扩孔破岩。
大部分桩全面铺开作业，相互穿插施工，每次挖掘深度不得超过1000mm，桩井圈头护壁要高出地面30cm。
流砂层处理：本场地开挖时有可能出现少量流砂，水漏出量也逐渐增大，所以事前必须做好降水拦砂工作，可使用稻草、瓦片、插钢筋等，以拦砂堵水。挖砂提土速度加快，以挖深35cm至45cm时就应用0.5m高度钢模安装，紧急浇灌C20护壁砼，必要时要加早强剂，使护壁砼加快凝固，以免护壁受到损坏。
根据设计桩长，对照地质资料，采用以机械与人力破岩为主，实行钻、破相结合，灵活运用，安全第一的施工进行施工。
3.4.1机械凿岩扩孔
抽水、降水在先，检查井孔空气，备足机械动力（潜水泵、风压机、电源、风镐、风钻等），先开机通风送风，后人作业。井口一人，井孔下一人，上下配合，信号联络明确，作业时要配戴安全帽、穿解放鞋、雨靴等，作业中要经常性检查施工机械工具的安全性，以免发生安全事故。特别是凿岩时要检查井孔的安全牢固性，避免塌方事故和石块在垂直运输时堕落伤人。清理井孔石片与石渣时，装载不能超载超重，防止石块掉落井孔内伤人。如有超大超重石块需垂直运上井口外时，井内作业人员必须上井后才可吊上石块。
3.4.2凿岩至坚硬岩时，用风镐凿穿岩层需要大量时间而工期又不允许的情况下，经甲、乙双方及设计院和监理公司技术人员鉴定研究，在离建筑物7米远的桩径时对付坚硬岩采用合理布孔轻微松动爆破，炸裂岩层后，再用风镐凿岩。
3.4.3爆破程序
为了减少爆破震荡对邻近建筑物的影响，宜用桩孔布点分层爆破，爆孔深度适宜0.5米，每桩孔每层次爆破只宜钻三只炮孔，按等腰三角型布孔，施工顺序及工艺参数详述如下：
A、作业桩孔清理：每次爆破作业的桩井作业面上应清理干净，不得有石碎渣、泥土等杂物，各种工具、机械等应在装药前清理到井孔外安全的地方，作业面上要抽干水。
B、布孔
①炮孔深度：L=分层厚度=0.5m；
②最小抵抗线：W=0.5m；
③炮孔孔距：在井内离井壁0.2m，1.5m桩孔0.7m，2.0m桩孔为0.8m，等边三角型分布。
④炮孔排距：b=0.7m；
⑤炸药用量计算：每孔炸药用量为Q=0.33epabl。
式中Q-炸药单位量，根据本工程岩石特性，查2-13表得q=1.8kg/m3
故Q=0.33×1.8×0.7×0.5×0.5×1.14=0.12kg
C、钻孔
采用机械风钻钻孔，钻孔直径为42mm或54mm，钻孔深度0.5m，钻孔时保持钻杆与钻孔中心在一条直线上，钻孔风压应在一条直线上，钻孔风压应在0.5mpa以上。钻孔达到深度后，应将孔内石粉细渣冲洗干净吹干，并将孔口封盖，以便装药。
D、装药
先检查炮孔位置与垂直度，方向是否符合要求，再按上述计算量确定装药量。装药时应轻拿轻放，严禁使用铁器，不准将炮棍用力挤压或撞击，不得将雷管的脚线拉得过紧，防止损伤折断造成抗爆。
①堵塞：用一份粘土和三份砂混合作为堵塞材料，要轻轻捣密实，保证其质量和深度。
②连线：将各起爆雷管脚线正负分别连接，再与电源线正负极线连接，正负线头要用绝缘胶布包好，防止正负线贴在一起短路、断路抗爆和防误触电等。
③安全覆盖井口：使用弹簧垫块盖住井口，再在弹簧垫上方加盖钢板，在钢板上方压5至8只砂袋，防止碎石片飞溅出井孔口外伤人。
④检查：起爆之前要对爆破网络进行一次检查，防止接头与地面、岩石面接触造成短路；同时应用爆破欧姆表检测电爆网络的电阻和绝缘，如与计算值相差10%以上时，应查明原因，并消除故障。
检查各种覆盖物量否按要求设置，现场人员是否均已达到安全区域，场外是否符合安全要求。
⑤起爆：起爆电源采用照明线路电源，其容量应满足要求；起爆时，应在一切均达到安全要求后，由两人共同操作起爆。
⑥起爆后清桩井岩石
起爆后通风，排除桩井内爆破气体烟雾后才能下井清理石片。
⑦雷管选6号铝铁即发电雷管。
⑧瞎炮处理：先切断电源，然后用水冲洗净炸药，再用1.5m长竹杆轻轻夹起雷管。
⑨购买炸药时，严格按有关规定进行检查，确保质量；炸药、雷管进场后，应按安全距离进行贮存，严防鼠等啃咬。
⑩装卸应组织专车运输，应轻拿轻放，不得受到磨擦、震动、撞击、抛掷或转倒，堆放时要摆放平稳，不得散装、改装或倒放。
3.5钢模工程
3.5.1钢模安装时要按井面轴线标志，由线核正，扣紧连接螺丝。
3.5.2钢模安装后，派专人检查、核对桩径断面尺寸。
3.5.3拆模：要达24小时才能拆模。拆后个别钢模有变形，应调整后才能使用。
3.6钢筋笼焊接及安装
3.6.1各类型钢筋进场，应选按规范进行抽检，在出厂合格、检验单，手续齐全后方可制作。
3.6.2本工程钢筋笼为焊接，制作顺序为：先弯制模件，制好加劲箍，将主筋间距离布置均匀固定焊接在加劲箍外缘，再按规定安设螺放箍筋，用点焊方法固定。
3.6.3钢筋笼搭接：主筋要错开，单面焊要保持10d为准。
3.6.4钢筋笼搭放时，要对准孔位，扶稳、缓慢、避免碰撞孔壁，当钢筋笼接长时，利用先插入孔内的全部钢筋上部的加劲箍临时吊着进行焊接。
3.6.5钢筋笼在现场按图纸设计要求焊制加工，采用桩机吊笼就位，钢筋笼安装前应抽干孔底积水，清理污泥。
3.7灌注桩芯砼
3.7.1现场配备搅拌机1台，在灌注桩身砼前先做配合比，严格按配合比下料，保证砼有良好的和易性适当的塌落度。
3.7.2砼的原材料及配合比
水泥采用普通硅酸盐水泥32.5R，水泥中铝酸三钙量小于8%，初凝时间宜大于90min；粗骨料选用2-4碎石，细骨料采用质地坚硬，及配合理的中粗砂。配合比通过检测部门试验确定。
3.7.3浇砼前应先将桩孔底内水抽干。
3.7.4浇注砼时，再使用漏斗串筒浇灌，以防止离析；以每层厚度1m振捣密实，砼浇灌至设计标高时要考虑到凿去浮浆后。保证桩顶标高质量符合设计要求，有必要加高50cm。
灌注接近桩顶标高时，为确保桩顶砼的质量，要严格制最后一次灌入量，使灌注的桩顶标高比设计高增加0.5-0.8m。
3.7.5在灌注桩身混凝土时，相邻10m 范围内的挖孔作业停止， 并不得在孔底留人。
3.7.6每台搅拌机每天按每个工作台班做试块一组，每桩浇灌桩芯砼必须连续灌完，不准形成施工缝。
四﹑施工机械
该挖桩工程共需电力250KW，并自备一台75KW发电机，以防止突然停电而影响工地照明，挖孔桩需设备及工具见下表
施工机械表（单孔）
序号
名称
数量
单位
备注
1
铁锹
4
把
2
尖镐
3
把
3
手摇辘轳
1
个
自制
4
提桶
2
个
可用汽车
5
模板
1
组
6
支架
1
组
电动提升时，一般为制
7
电机
1
合
视提升重力选择
8
电缆
20
M
可根据孔深定
9
电葫芦
1
个
视提升重力选择
10
滑轮
4
个
11
吊顶
2
个
视提升，一般中于0.2m2
12
污水泵
1
台
扬程15m-25m（ф50）
13
鼓风机
1
台
通风用
14
工作灯
3
个
15
空压机
5
台
1.5m3、2.5 m3、3 m3、6 m3、9 m3各一台
16
风钻
1
台
17
斗车
6
辆
18
电焊机
1
台
19
切断机
1
台
20
搅拌机
1
台
灌注混凝土
五﹑施工组织
5.1施工组织
项目经理
施工负责人
技术负责人
技术组
测量组
安全组
质量组
计划预室
财 务 室
施工组
食 堂
后勤堂
材料组
设备组检
修电工组
高度组
施工组
运输组
施工班组
混凝土班组
挖孔班组
钢筋班组
5.2 用于本工程的主要管理人员
编号
职 务
姓 名
1
项目经理
2
施工负责
3
技术负责
4
安全质检
5
施工主管
6
预算负责
7
资料负责
8
保卫负责
5.3 用于本工程的施工人员
编号
职 务
人数（人）
姓名
1
管理人员
6
行政管理人员、现场调度
2
技术、质检人员
2
3
钻孔人员
30
4
混凝土工
10
5
钢筋工
6
6
机修、电工
3
7
后勤人员
3
合 计
进场人员 60 人
六、工程进度
本工程人工挖孔灌注桩在一切正常情况下 天可完工，其中人工挖孔需要 天灌注混凝土需要 天。
七、工程质量保证措施
7.1 工程质量是项目管理的核心，建立健全质量保证体系，严格按体系中规定的责权利要求，把质量管理的每项工作具体落实到每个部门、每个人身上，使质量工作事事有人管，人人有职责，办事有标准，工作有检查，使每一个人都要担负起质量责任。
7.2 在全体施工人员中，定期组织质量教育，牢固树立：“质量第一”的观念。在每道工序施工前，主管工程师必须向有关方面做好技术交底，使班组人员及管理人员明确工序操作规程及质量要求。
7.3 施工过程中，对人、机械、材料、方法、环境等五大质量因素进行全面控制，重点抓好对材料、机械，设备的质量和工序的控制。
7.4 严格执行“三检制”，工序交接必须有班组间的交接检查，上道工序不合格不能进行下道工序的施工，工序质量评定必须在班组自检基础上方能进行专检，当施工至持力层时，须经甲方、设计院、监理公司认可终孔后，同意并签字后方可实施隐蔽。
7.5 严格按设计图纸及规范要求施工，做好原始记录。
7.6 严格执行工程技术质量监察法规，与业主、设计单位、监理部门密切协作，诚恳接受建设单位和监理工程师的监督指导，按时保持完成工程施工任务。
八、施工现场安全措施
8.1进入施工现场人员，按规定穿着工作服、劳保鞋、戴好安全帽，特种作业人员要配带专门的防护用品。
8.2施工现场的各种施工设施、管道线路等，要符合防火、防砸、防风以及工业卫生等安全要求。
8.3施工现场对存放的设备、材料，应做到场地安全可靠，存放整齐，通道畅通，必要时派专人进行保护。
8.4交通频繁的交通叉路口，应设专人指挥来往的交通车辆。
8.5施工区内现场危险地段时，要悬挂“危险”或“禁止通行”标志牌，夜间设红灯示警，做到上班前专人打开施工井盖，下班后专人检查井盖是否盖好。
8.6大型机械作业时，不准任何人在机械回旋范围内进行任何工作，工作前要先打信号。
8.7全体施工人员，必须严格遵守岗位责任制和交接班制度，并熟知本职工种的安全技术规程，在生产中坚守工作岗位，严禁酒后工作。
8.8照明施工用电的线路架设、安装要严格按供电规程要求执行。
8.9电源线路必须绝缘良好，布线整齐且相对固定，并经常检查维修，经常有车辆通过的，悬挂高度不小于5米。
8.10行灯电压不得超过36V，在潮湿地点、坑井、洞内和金属容器内部工作时，行灯电压不得超过12V，行灯必须有防护网罩。
8.11严禁私自接电源，非电工不得从事电气作业。
8.12施工现场电气电源做到一机一闸，整齐安装在开关箱内，所有在用的电气设备必须有接地或接零保护措施。
8.13施工人员在宿舍和办公室设计要符合防火、卫生要求，宿舍、办公室、仓库要配备足够的防火器材。并设专人负责清扫宿舍、厕所以及施工道路的环境卫生。
8.14吃用贮水池应妥善管理，保证饮水卫生。
8.15夏天高温季节做好项目施工的防暑降温工作。
8.16特殊工作施工人员，必须经过严格训练，持证上岗。
8.17每桩护壁要高出孔口地面30cm以上，以防泥块及杂物顺孔口掉落伤人。
九、毒气处理及检验
每个桩孔每天上班前都必须检查一次是否有毒性气体，检查方法可放只鸽子吊落井底，停留在桩井孔内十分钟，如鸽子正常，证明井也内无有毒气体，而氧气也充足，无缺氧，可以下井作业；如鸽子产生休克，证明缺氧或毒性气体存在，此时可用火苛PH试纸，试液检验井孔内气体内属哪种类，研究毒气排除方法和堵住毒气漏洞，再要检查是否有充足氧气，毒气已彻底排除了，方可下井进行作业。
十、环境保护及现场文明施工管理措施
10.1严格认真执行当地环保部门的有关规定，做好环境保护工作。
10.2施工现场设置围栏，工地大门处必须设置明显的标牌，标明建设工程名称、规模；业主、设计、监理、承建单位的名称，承建单位项目经理与技术负责人的姓名，工程开工、竣工日期、施工许可证批准号等内容。
10.3按甲方总平面布置图实放定置管理。施工现场内所有物品，按平面图严格定位定置，做到图物相吻，施工现场的道路应平整畅通，排水系统处于良好的使用状态，无人作业的沟井坎穴，应设置盖物和防护标志。
10.4施工现场的各种安全设施和劳动保护器具、材料和机械设备，应定期检查维修，保持完好的备用状态，施工现场的弃碴、泥浆及时清除和退场。
10.5采取措施控制施工现场的各种粉尘、废气、废水、固体废弃物以及噪声、震动对环境的污染的危害。
10.6施工期间必须遵守省、市以及市建筑集团公司的有关安全文明的规定。
