外墙岩棉板保温施工方案真石漆施工方案.doc

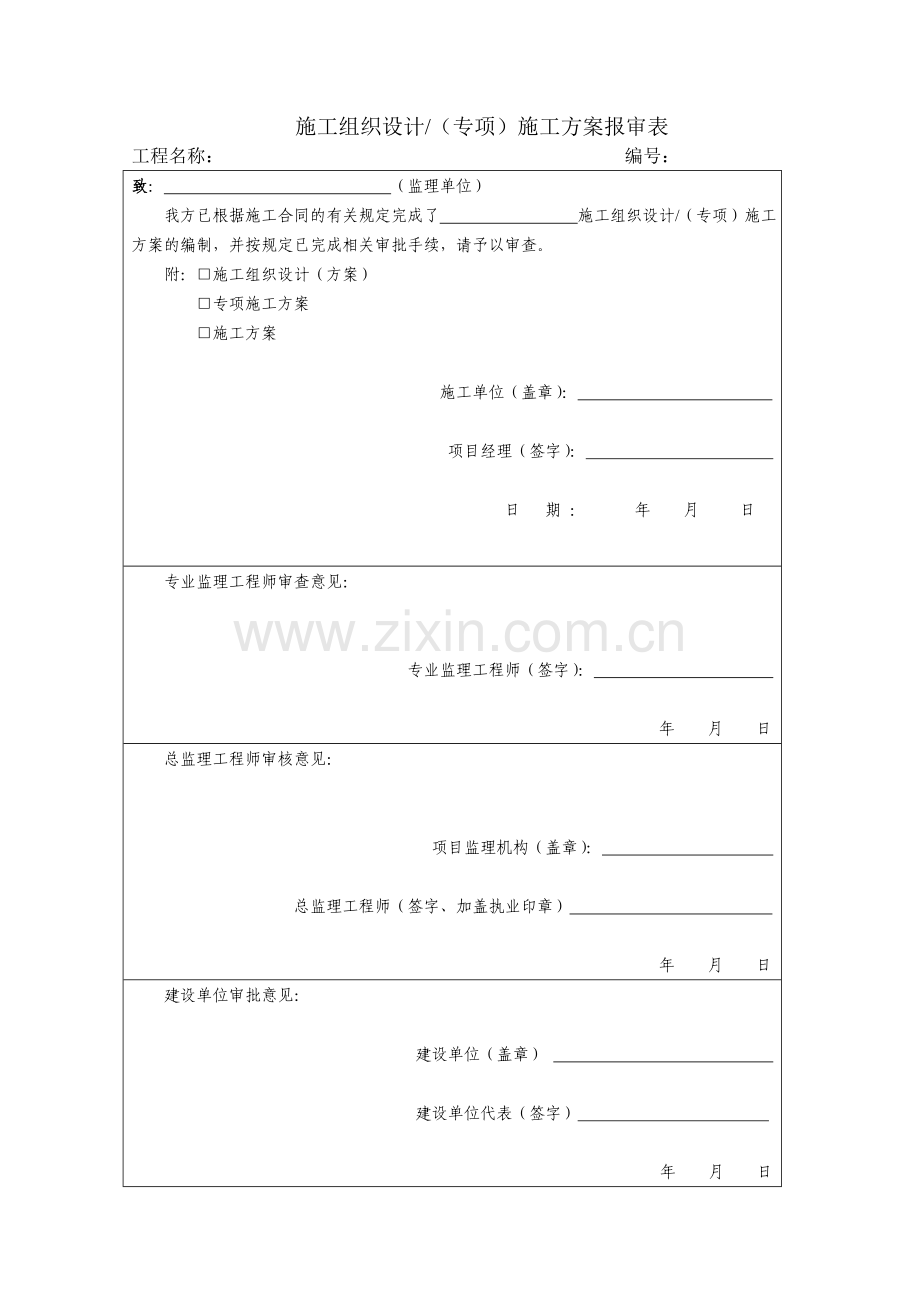

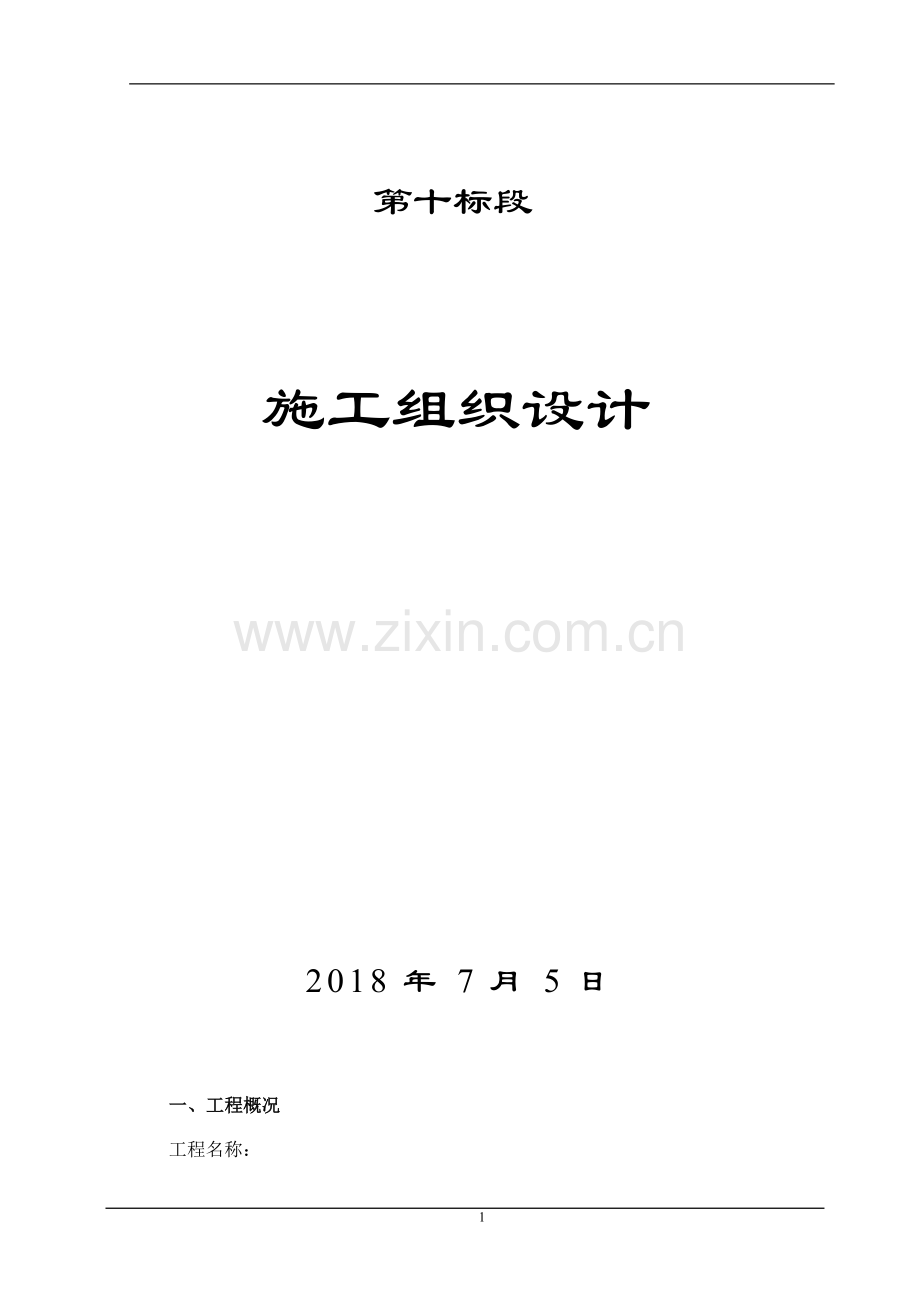

施工组织设计/（专项）施工方案报审表工程名称： 编号： 致： （监理单位）我方已根据施工合同的有关规定完成了 施工组织设计/（专项）施工方案的编制，并按规定已完成相关审批手续，请予以审查。附：施工组织设计（方案）专项施工方案施工方案 施工单位（盖章）： 项目经理（签字）： 日 期 ： 年 月 日专业监理工程师审查意见： 专业监理工程师（签字）： 年 月 日总监理工程师审核意见： 项目监理机构（盖章）： 总监理工程师（签字、加盖执业印章） 年 月 日建设单位审批意见：建设单位（盖章） 建设单位代表（签字）年 月 日第十标段施工组织设计2018年7月5日一、工程概况工程名称：工程地点：工程范围：二、编制依据(1)本工程外墙外保温设计说明及设计变更文件(2)建设节能工程施工质量验收规范GB504112007(3)建筑工程施工质量验收统一标准GB503002013(4)建筑装饰装修工程质量验收规范GB502012001(5)外墙外保温工程技术规程JGJ1442008(6)外墙外保温12YJ3-1 (7)外墙外保温建筑构造图集10J121（8）国家建筑工程施工质量验收统一标准GB50300-2001（9）国家建筑工程装饰装修工程施工质量验收规范GB50210-2001（10）国家合成树脂乳液砂壁状建筑涂料JG/T24-2000三.基面处理：1.旧涂料墙面的处理基层村料为旧涂料基底时，会影响粘结剂的粘结作用，要将墙面上的灰尘、污垢、已粉化的涂料和腻子层等妨碍粘贴的物质清除干净。用机械方法进行铲除，首先清除空鼓、粉化、疏松的部分，再大面积进行铲除，露出水泥砂浆的基层墙体。2界面剂用滚子或扫帚蘸取界面剂，均匀涂刷于基层表面，以覆盖基层为准。施工形成13mm凹凸状砂浆涂层，不得有脱落和空鼓。3平整度找平平整度误差过大的，会影响粘贴面积，从而为工程质量埋下隐患，因此必须适当找平,找平时不能使用普通的水泥沙浆，应所有专用的聚合物修补砂浆。基底平整度应符合下表的标准项次项目允许偏差（mm）检查方法1表面平整4用2m靠尺和楔型塞尺检查2立面垂直4用2m托线板检3阴阳角垂直4用2m托线板检查4阴阳角方正4用200mm方尺检查5伸缩缝（装饰线）平直3用直尺检查5基底的要求1.5.1处理完后基底要求牢固、干燥、清洁、平整，表面不应有污迹、灰尘、油污、挂浆等疏松物。1.5.2墙体的湿度不应高于其周围环境的平均湿度。如有墙体的湿度高于其周围环境的平均湿度的情况不能进行施工，等待湿度降下后才能施工。1.5.3基层墙面采用以上方法处理后，按施工规范粘贴在墙面上，自然干燥14天后，做拉拔试验，抗拉强度0.1Mpa，破坏部位应为保温层，如果是墙体基层破坏，则必须对墙体基层重新处理。四、施工部署3.1施工准备（1）外墙抹灰基层用1:3水泥砂浆整体找平，保证基面平整度偏差不超过4mm，并按照建筑装饰装修工程质量验收规范GB50210-2001中关于一般抹灰工程的质量要求进行验收。（2）水泥砂浆外墙面粉刷层基层粘结牢固、无开裂、无空鼓。（3）基层面干燥、平整，平整度：两米靠尺测定小于4mm误差。（4）基层面无油污、浮尘或空鼓的疏松层等其他异物。（5）外墙门窗洞口收口完毕。3.2安全技术交底进场施工前，施工部门组织技术、质检、安全部门对负责施工的相关人员进行现场安全技术交底工作。施工时严格按照安全技术交底要求进行。3.3现场材料准备所有原材料均按照图纸设计的技术指标进行订货。进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放在指定场地。材料进场检验外观检查是否完整无损伤退回重送材料判定是否符合规范经检验合格的材料符合规范的材料附有原厂证明书及复试报告NONOYES五、（1）岩棉板施工工艺：施工工艺流程图基层墙面找平层验收合格及清理工具准备材料准备挂基准线，安装托架配制聚合物胶粘剂岩棉板粘贴面做界面处理贴岩棉板，终端部位粘贴翻包网格布（包括门窗洞口翻边处理）岩棉板嵌缝处理及修整岩棉板平整度和垂直度检查、验收配制聚合物抗裂胶浆岩棉板界面抗裂处理抹第一道抹面胶浆3-6厚，压入耐碱玻纤网格布网格布裁剪锚栓锚固抹面胶浆复合耐碱玻纤网格布抹第二道抹面胶浆3-6厚，压入耐碱玻纤网格布整外墙保温工程验收4.1.弹控制线、挂基准线4.1.1从最高点排通线，每三层做一个控制点，做到墙体垂直；4.1.2根据建筑立面设计和外墙外保温技术要求，在墙面弹出窗水平、垂直控制线等；4.1.3在建筑外墙大角（阴阳角）及其它必要处挂垂直基准线，每个楼层适当位置挂水平线以便控制岩棉板的垂直度和平整度。4.2粘结砂浆4.2.1把胶粘剂粉料按配合比搅拌；搅拌时间不少于3min，搅拌必须充分、均匀，稠度适中；4.2.2拌制砂浆的过程中绝不允许掺加水泥、快凝剂、防冻剂、填充料、色料等任何形式的添加剂；4.3基层上粘贴翻包网格布4.3.1凡在粘贴的岩棉板边缘外露处都应做标准耐碱型网格布翻包处理，具体部位包括：1）勒脚收头处；2）门窗洞口处；3）女儿墙收头处4.3.2裁取300mm宽的标准型耐碱网格布条；4.3.3需要做翻包处理的部位基层上抹出100mm宽23mm厚的粘结砂浆；4.3.4抹好的粘结剂上铺设耐碱网格布条，并用不锈钢抹子均匀压入粘结剂内，压入宽度100mm，让剩下部分网格布甩出并保持清洁，待将来翻包用。4.4粘结剂4.4.1在岩棉板表面上用点框结合法涂抹粘结剂；4.4.2应保证粘结剂在岩棉板表面的有效粘结面积应控制在50%且必须牢固。4.4.3用不锈钢抹子在板边抹出50mm宽连续的粘结砂浆条，并在板中间抹出8个直径不小于140mm的粘结砂浆块，厚度均不小于8mm，具体布置方式如下图所示。4.4.4为了杜绝产生冷热桥，岩棉板的侧边不得涂抹粘结剂，沾到侧边的砂浆应立即刮除，做到无碰头灰。4.5粘贴岩棉板4.5.1已抹好粘结砂浆的岩棉板从每个节点的部位开始自下而上，岩棉板长边沿水平方向铺设粘贴；4.5.2竖缝应逐行错缝1/2板长或200mm；4.5.3在墙角处应两侧岩棉板应错茬搭接，并保证墙角垂直度；4.5.4门窗等洞口四角处应采用整块岩棉板切割成型，不得拼接，岩棉板的接缝距洞口四角距离应大于200mm，洞口四边的其它岩棉板宽度也应不小于200mm。4.5.5均匀施加压力使岩棉板充分粘贴到基层，粘结砂浆压实厚度宜控制在3mm以内；4.5.6随时用2m靠尺和托线板检查平整度和垂直度，不符合要求时立即更正；4.5.7贴好后应立即刮除板缝和板侧面残留的粘结砂浆；4.5.8岩棉板间缝隙应控制在1.5mm以内，接缝处高差应控制在1mm以内；4.5.9如果岩棉板接缝宽度超过1.5mm，则用适当宽度的岩棉板条将缝塞满，板条不得粘结。4.6安装锚固件4.6.1粘贴岩棉板24小时后抹第一道抹面胶浆3-6厚，压入耐碱玻纤网，在第一道抹面胶浆静停12小时后，采用锚栓固定岩棉板，然后抹第二道抹面胶浆3-6厚，压入耐碱玻纤网。锚栓直径为6，锚栓长度为12cm，锚固件深入墙体内部有效锚固深度应不小于50mm。4.6.2凡是三块相邻岩棉板接触的“T”型接缝处必须设一个锚固件。4.6.3在基层边缘部位的锚固件应加密固定，如转角、洞口、屋顶等，锚固件离边缘距离应不小于100mm，而且这些部位适当增加锚固件数量使靠近边缘一排锚固件的间距控制在300mm以内；4.6.4需要安装固定件的部位先用带有直径8mm钻头的冲击钻在基层墙体（不包括找平层）上钻入深度不小于50mm的孔；4.6.5用手锤把锚固件的胀管打入预先钻好的孔内，保证顶部圆盘与岩棉板齐平；4.6.6用手锤把钢钉打入胀管内，圆盘陷入岩棉板表面1mm。4.6.7为了使系统达到更好的防水保温效果，在安装完毕的锚固件上，批涂抹面胶浆，要求将锚固件充分覆盖。待胶浆完全干燥后，再进行大面积的抹面胶浆批涂。4.6.8锚固件数量：建筑高度20m以下不少于6个/m2，20m以上不少于9个/m2。4.7打磨岩棉板不平整接缝处4.7.1如果接缝处平整度偏差超过1.5mm，则用粗砂纸打磨平整；4.7.2抹面层施工前应清除岩棉板表面上任何残留废屑；4.8岩棉板上铺贴翻包网格布4.8.1凡需要翻包的部位岩棉板的正面抹宽100mm 厚 1.52.0mm拌制好的抹面胶浆；4.8.2把预先甩出的翻包网格布沿板厚翻包，并压入抹面胶浆内；4.8.3门窗洞口处翻包施工完毕后，四角露底部位沿45斜铺200mm宽300mm长的标准耐碱型网格布条，并压入抹面胶浆内； 4.8.4压入抹面砂浆的翻包网格布要求完全嵌入抹面胶浆内，不得裸露。4.9底层抹面胶浆4.9.1抹面砂浆的施工在每段施工区域节点内应自上而下，从左到右进行；4.9.2岩棉板表面上用不锈钢抹子抹出12mm厚已拌制好的抹面胶浆；要求将岩棉板充分覆盖。4.9.3每次抹胶浆面积应略大于一块网格布的面积4.9.4已有翻包或加强网的部位底层抹面砂浆厚度宜控制在1.5mm以内。4.10铺设耐碱网格布4.10.1抹完底层抹面砂浆的部位，胶浆尚未干时，立即铺设加强耐碱型耐碱网格布，铺设时耐碱网的弯曲面应朝向墙面；4.10.2单张网格布长度不宜大于6m；4.10.3铺设耐碱网时，从中央向四周用抹子抹平，直至耐碱网完全嵌入抹面砂浆内；14.0.4铺设网格布时网格布的弯曲面应朝向墙面，并从中央向四周用抹子抹平，直至网布完全埋入抹面胶浆内。4.10.5标准网格布需要搭接时，必须满足65mm的搭接长度要求；加强型网布只需对接，其对接边缘应紧密。4.10.6在转角部位，网格布应该是连续的，并从每边双向绕角后包墙的宽度不小于200mm，标准网格布重叠部分中间必须有抹面砂浆，严禁干搭接。4.10.7保温墙体与非保温墙体（分户墙等）连接处，网格布应转包不小于200mm，如右图所示。4.11面层抹面胶浆4.11.1等底层抹面胶浆表干（可碰触）后再抹一道2.03.0mm厚的抹面胶浆，抹面胶浆的总厚度应控制在3.05.0mm之间；4.11.2面层抹面胶浆应完全覆盖网格布并表面平整度满足涂料饰面的相关要求。4.12特殊部位处理4.12.1当脚手架拆除后，应及时修补脚手眼、槽钢洞、穿墙件等孔洞，对墙体孔洞用相同的基层墙体材料分两次进行填补，并用1：3防水水泥砂浆抹平。4.12.2根据孔洞尺寸切割岩棉板并打磨其边缘部分，使之能严密封填于孔洞处。4.12.3待孔洞防水水泥砂浆凝固后，将岩棉板背面涂10mm厚的专用粘结剂，将岩棉板塞入洞中，注意不要在四周边沿涂专用粘结剂。4.12.4裁剪面积能覆盖整个修补区或大小的网格布，并与周边网格布搭接80mm。4.12.5涂抹底层抹面胶浆，埋入修补的网格布，待表面不粘手时，再涂面层抹面胶浆，厚度应与周边一致。4.12.6用湿毛刷将新旧表面不平整处整平，并将孔洞边缘刷平。4.13施工重点1对门窗洞口、勒脚等进行网格布反包。2粘贴保温板应自下而上，沿水平方向横向铺贴，每排板应错缝不小于200mm板长，板缝应紧密平齐，在墙面转角处，保温板垂直缝应犬齿交错连接，并保证墙角垂直度。门窗洞口四角部位，根据保温板尺寸由下而上排列，局部门窗洞口部位如不能满足洞口四角整板切割要求，根据实际尺寸进行调整，确保洞口整板切割。3上网格布前预先把翻包网及门窗洞口部位加强网预先铺好，然后进行大面积由上而下铺设网格布，为了确保面层胶浆平整不印网，待网格布达到强度后再进行二次抹浆。4锚固件安装必须在岩棉板粘贴24h后进行，以保证胶粘接充分的发挥出粘接强度，其固定位置和数量应符合设计要求。5配置好的抹面胶浆，用不锈钢抹子均匀刮涂于岩棉板表面（厚度约12mm），趁其未表干，将网格布压入湿的抹面胶浆中，然后用平口批刀将其嵌入抹面胶浆中，等待其稍干可以触碰时，用电锤在网格布表面钻孔，安装膨胀锚栓。直至第一道抗裂砂浆充分干燥完成，开始批涂第二道抗裂砂浆，要求将网格布充分覆盖，抹面胶浆总的厚度控制在35mm为宜，压平，收光。6. 严禁在饰面层完成的外保温墙面上开孔或钉钉。（2）真石漆施工工艺1、工艺流程：墙面基层处理 刮（抹）涂柔性耐水腻子滚涂抗碱封闭底漆遍刷涂环保封闭底漆-抹涂真石漆。2、主要机械与施工工具：空压机及配套的管线接头、漏斗喷枪、喷枪、角磨机、钢丝刷、抹子（刮板）、开刀、杠尺、盒尺、线包（墨斗）、毛辊、刷子、简便水平器、粗细砂纸等。3、作业条件：1、在基层处理之前，墙体需要一定时间的养护，一般新水泥墙面冬天的养护时间为28天，夏天的养护时间为14天。养护到基层的pH值小于10，含水率小于10%后，再进行基面处理。2、基层检查验收：GB50210-2001抹灰质量的允许偏差（mm）及检验方法。平整内容普通级高级检验方法立面垂直度43用2m垂直检测尺检查表面平整度43用2m垂直检测尺检阴阳角方正43用直角检测尺检查分格条（缝）直线度43拉5m线，不足5m拉通线，用钢直尺检查墙裙、勒脚上口直线度43拉5m线，不足5m拉通线，用钢直尺检查3、基层应清洁，表面无灰尘、无浮浆、无油迹、无锈斑、无霉点、无盐类析出物和无青苔等杂物。4、门窗按设计要求安装完毕，并通过验收。5、完成雨水管卡、设备洞口、管道的安装，并将洞口四周用水泥砂浆抹平，所有的墙面需晾干。6、采用双排架子或吊篮施工，应符合国家安全规范要求。7、在施工前，对不进行施工的部位进行遮挡保护。 4. 刮涂找平细砂浆/柔性耐水腻子：找平细砂浆/柔性耐水腻子分两道施工，一次刮涂厚度不应超过2mm，每道间时间不低于5小时（25）。每道刮涂完毕后对局部适当（25，干燥46小时）打磨修整，打磨完毕后清除浮灰。找平细砂浆/柔性耐水腻子需要充分干燥固化，至pH值小于10，含水率小于10%后，方可进行下一道工序的施工。5.滚涂抗碱封闭底漆：待砂浆或腻子层充分干燥固化后，滚涂抗碱封闭底漆一遍，要求涂刷均匀，绝不可有漏涂现象。抗碱封闭底漆施工时禁止兑水，同时确保底漆不受任何污染。6滚涂环保装饰底漆或专用抗碱底漆：环保装饰底漆或专用抗碱底漆涂刷一定要均匀，不可过量兑水，一般可兑510%的水进行施工。使其完全遮盖底材，环保装饰底漆或专用抗碱底漆的颜色要和真石漆的颜色接近，以防止真石漆透底出现发花现象。7抹涂真石漆：待专用抗碱底漆干燥后，抹涂真石漆。真石漆一般不需加水，必要时可少量加水调节，真石漆要求分两遍施工，待第一遍抹涂完毕后，完全干燥再抹涂第二遍，间隔时间晴天为4-8小时，气温较低时，适当延长间隔时间。六、质量保证措施6.1工程质量标准工程质量符合设计及国家规范要求，达到验收合格标准。 6.2确保工程质量的技术措施6.2.1组织材料应按审核后的计划进场，并做好保管工作。材料进场按规定分别堆放整齐。保温板、网格布、锚栓、干粉料等材料在运输存放时，须保留标牌，按批量分类，出厂证明、合格证书必须对口、齐全、不能混堆，注意污染和损坏，所有进场材料必须试验合格后方能用于本工程，不合格的产品不得用于本工程。 6.2.2施工之前，要进行技术交底，保温工程施工前需保证基层验收合格。严格按建筑装饰工程施工验收规范、规程和设计图纸及审批的施工方案要求进行施工，减少和避免返工现象，抓好一次成优。6.2.3施工时，要基层必须处理干净，不得有污损、空鼓等现象；6.2.4施工过程中（1）铺贴保温板：粘结砂浆搅拌，布胶，粘贴平整度、厚度达到设计要求，无空鼓、无开裂、无脱落，墙面平整，阴阳角、门窗洞口垂直、方正。（2）铺贴网格布：布胶，平整度，防翘起、空鼓，特殊部位加强，无漏网现象。（3）抹面：平整度，光洁度。抹面的厚度控制，墙面无明显接茬，墙面平整，门窗洞口、阴阳角垂直、方正。 （4）锚栓：锚栓数量及其入墙深度需达到规定要求。6.2.5施工过程中，要有专职的质量检验员对各工序进行监督检查，严格把关。6.2.6每一道工序做完后，经验收合格后再做下一道工序；6.2.7对不同类别材料分别做上标识，并分类妥善存放，远离火源。6.2.8雨天严禁施工，遇雨或雨季施工应有可靠的防雨措施。夏季施工控制：应做好防晒措施，高于35不得施工，抹面层和饰面层应避免阳光直射。七、安全文明施工措施7.1机械设备、吊篮必须由专人操作，经检验确认无安全隐患后方可使用，且应符合其专项施工安全条例的规定。7.2操作人员必须遵守高空作业安全规定，系好安全带，禁止往下掉东西。7.3切实做好现场管理，道路畅通，材料堆放要整齐平整，注意防火措施。7.4操作人员进场前，必须进行安全教育，注意防火，现场不许吸烟、喝酒。7.5遵守施工现场制定的一切安全制度。进入施工现场，必须带好安全帽，服装整齐，不准穿拖鞋。7.6完工的墙面、色带、滴水槽、门窗口等处残存砂浆，应及时清理干净。7.7拆架子或升降吊篮应防止碰撞已完成的保温墙体，其它工种作业时，不得污染或损坏墙面，严禁踩踏窗口。7.8保温层、抗裂防护层、装饰层在干燥前应防止水冲、撞击、振动。7.9高空作业所需的料具、设备等，必须根据施工进度随用随运，禁止堆积。7.10高空作业的料具堆放平稳，工具应随时放入工具袋内，严禁乱堆乱放，在高处作业时严禁扔材料、工具、物体。7.11下班后应把高空作业吊蓝升起1米，作好电机防雨措施，收回电缆线。7.11防火安全要求，建筑物内部按消防规范装备灭火器材，消防栓四周3米内禁止堆放东西，在高空焊接作业时，下设托盘，防止焊渣，火花下落，引起火灾。7.12每天工作完成后，要清理施工现场，做到文明清洁。个人工作业务总结本人于2009年7月进入新疆中正鑫磊地矿技术服务有限公司(前身为“西安中正矿业信息咨询有限公司”)，主要从事测量技术工作，至今已有三年。在这宝贵的三年时间里，我边工作、边学习测绘相专业书籍，遇到不懂得问题积极的请教工程师们，在他们耐心的教授和指导下，我的专业知识水平得到了很到的提高，并在实地测量工作中加以运用、总结，不断的提高自己的专业技术水平。同时积极的参与技术培训学习，加速自身知识的不断更新和自身素质的提高。努力使自己成为一名合格的测绘技术人员。在这三年中，在公司各领导及同事的帮助带领下，按照岗位职责要求和行为规范，努力做好本职工作，认真完成了领导所交给的各项工作，在思想觉悟及工作能力方面有了很大的提高。 在思想上积极向上，能够认真贯彻党的基本方针政策，积极学习政治理论，坚持四项基本原则，遵纪守法，爱岗敬业，具有强烈的责任感和事业心。积极主动学习专业知识，工作态度端正，认真负责，具有良好的思想政治素质、思想品质和职业道德。 在工作态度方面，勤奋敬业，热爱本职工作，能够正确认真的对待每一项工作，能够主动寻找自己的不足并及时学习补充，始终保持严谨认真的工作态度和一丝不苟的工作作风。 在公司领导的关怀以及同事们的支持和帮助下，我迅速的完成了职业角色的转变。一、回顾这四年来的职业生涯，我主要做了以下工作：1、参与了新疆库车县新疆库车县胡同布拉克石灰岩矿的野外测绘和放线工作、点之记的编写工作、1:2000地形地质图修测、1:1000勘探剖面测量、测绘内业资料的编写工作，提交成果新疆库车县胡同布拉克石灰岩矿普查报告已通过评审。2、参与了库车县城北水厂建设项目用地压覆矿产资源评估项目的室内地质资料编写工作，提交成果为库车县城北水厂建设项目用地压覆矿产资源评估报告，现已通过评审。3、参与了新疆库车县巴西克其克盐矿普查项目的野外地质勘查工作，参与项目包括：1:2000地质测图、1:1000勘查线剖面测量、测绘内业资料的编写工作；最终提交的新疆库车县康村盐矿普查报告已通过评审。4、参与了新疆哈密市南坡子泉金矿2009年度矿山储量监测工作，项目包括：野外地质测量与室内地质资料的编写，提交成果为新疆哈密市南坡子泉金矿2009年度矿山储量年报，现已通过评审。6、参与了新疆博乐市五台石灰岩矿9号矿区勘探项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。7、参与了新疆博乐市托特克斜花岗岩矿详查报告项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。通过以上的这些工作，我学习并具备了以下工作能力： 1、通过实习，对测绘这门学科的研究内容及实际意义有了系统的认识。加深对测量学基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。2、熟悉了三、四等控制测量的作业程序及施测方法，并掌握了全站仪、静态GPS、RTK等测量仪器的工作原理和操作方法。3、掌握了GPS控制测量内业解算软件（南方测绘 Gps数据处理）以及内业成图软件（南方cass）的操作应用。能够将外业测量的数据导入软件进行地形图成图和处理。4、在项目技术负责的指导下熟悉了测量技术总结的编写要求和方法，并参与了部分项目测量技术总结章节的编写工作。5、在项目负责的领导下参与整个测量项目的组织运作，对项目的实施过程有了深刻理解。通过在项目组的实习锻炼了自己的组织协调能力，为以后的工作打下了坚实基础。二、工作中尚存在的问题 从事测绘工作以来，深深感受到工作的繁忙、责任的重大，也因此没能全方位地进行系统地学习实践，主要表现为没有足够的经验，对于地形复杂的地段理解不够深刻；理论知识掌握不够系统，实践能力尚为有限。以上问题，在今后工作中自己将努力做到更好。三、今后的工作打算 通过总结四年来的工作，我无论从工作技术上，还是从世界观、人生观、价值观等各个方面，都有了很大的提高。今后，我会在此基础上，刻苦钻研，再接再厉，使自己在业务知识水平更上一层楼，为测绘事业的发展，贡献自己的力量。15
