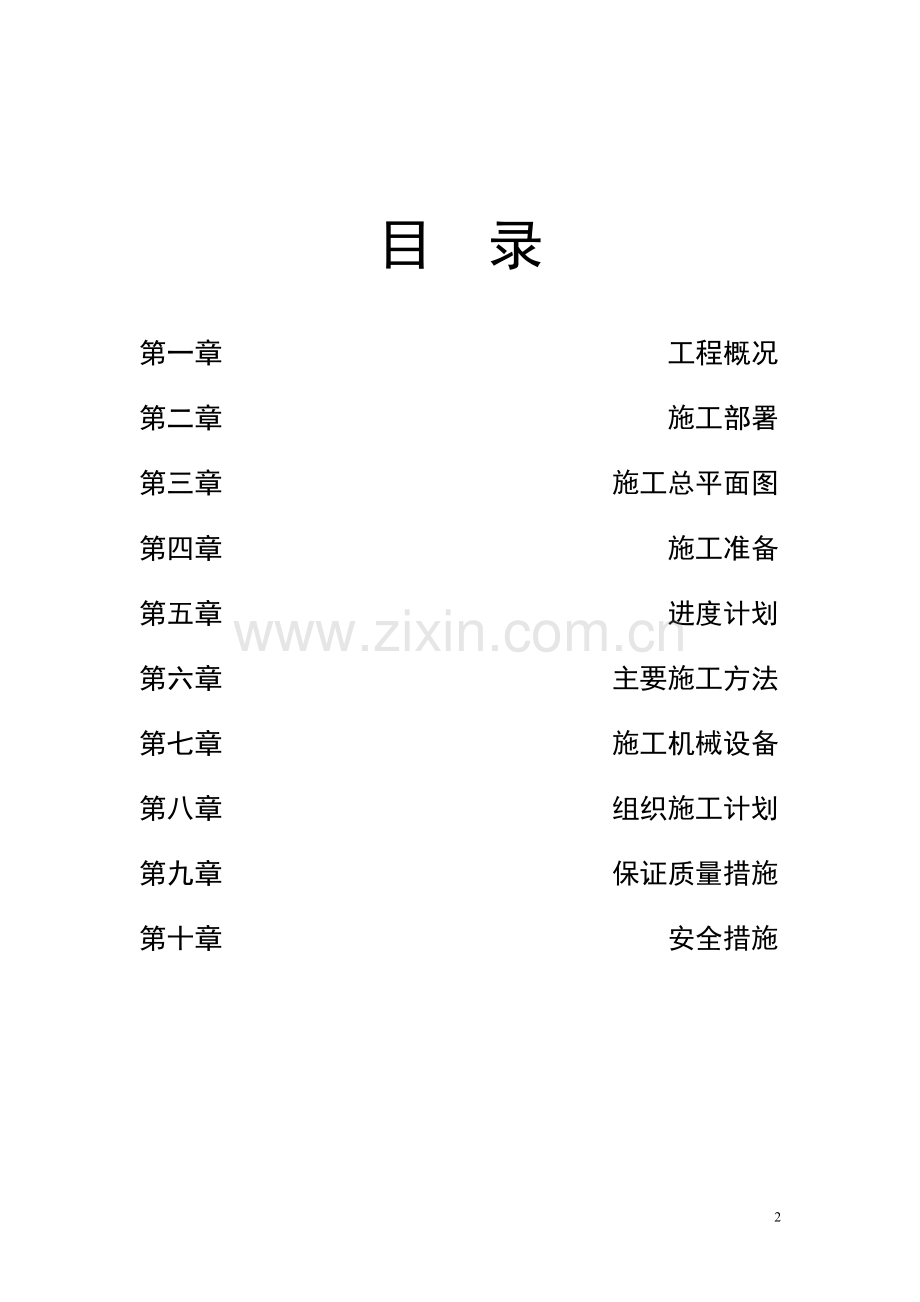

1、四川省名山中学芦山地震灾后重建(教学楼)项目基础施工方案编制单位: 技术负责人: 审核单位: 审 核 人: 江苏南通三建集团有限公司目 录第一章 工程概况第二章 施工部署第三章 施工总平面图第四章 施工准备第五章 进度计划第六章 主要施工方法第七章 施工机械设备第八章 组织施工计划第九章 保证质量措施第十章 安全措施名山中学教学楼基础施工方案第一章 工程概况本工程为框架结构,通过设置结构缝将建筑上部结构分为四小块,局部设有地下室,总建筑面积为13160。层次为局部0.00以下一层,0.00以上五层,总高度为23.367M。该工程基础为独立基础,基础厚度500-1300不等,砼强度设计为垫层C1
2、5,钢筋砼基础为C30。该工程施工特点是:基础面积较大,砼量较多,强度等级较高,施工场地狭窄,雨水天较多。施工技术复杂,质量要求高,施工组织要求严密,因此做好施工前的准备工作犹为重要。第二章 施工部署(1)、基础较深,场地较窄。根据本工程特点,确定采取施工方案,基础周边采用集水井,排水沟,具体方案见附表一、附表二。第三章 施工总平面图根据本工程特点和施工程序,结合现场条件,对施工区场地的机械,材料堆放,木工房,钢筋棚,水泥灌,杂品库,办公室等,进行了合理布置,对现场用电采用三级保险,总配电箱分配电箱专用配电箱,施工用电,生活区、办公区用电采用分线路分表箱使用。场地全方位进行硬化,基础周边采用4
3、8分色钢管,全封闭围护,对库房、操作棚设有灭火器。根据城市测量控制网和设计总平面图,设置测量控制线及水平基准点,以便对工程进行定位放线。第四章 施工准备组织施工人员认真熟悉施工图纸,编制施工组织设计,制订施工进度计划,对主要结构部位编制施工方案和施工工艺。编制施工预算,根据工程需要合理安排材料进场,对进入现场的材料根据平面布置进行堆放。在场地硬化施工之前,应予先考虑好,基础排水管道的埋设,对埋设的管道要做好隐蔽工作,防止过住车辆损坏排水管道。施工用的机械设备进场前,首先应进行调试,检修,安装就位,并做好维护工作。第五章 进度计划(基础0.00以下)基础垫层5月22日浇筑,6月30日结束,基础浇
4、筑预定在5月28日浇筑,7月20日结束。地下一层,计划在2014年7月20日结束,30日前室外回填土结束。基础进度计划表序号分项名称计 划 进 度工作日1基础垫层5月22至6月30日39天2放线5月9日1天3钢筋制作5月14日至5月3017天4砼浇筑5月28日至7月20日54天第六章 主要施工方法a 工程测量(1)根据业主提供的坐标点及标高基准为依据,进行轴线测放及标高控制,要求对测量人员进行技术交底,提出进度要求,合理安排放线顺序及放线方法.(2)测量仪器所用仪器均通过技术监管局计量测试单位检定合格。(3)定位放线本工程根据现场提供的坐标,结合总平面图,将建筑物一次性测投完成,然后在各建筑物
5、的四周增设龙门桩,并采取保护措施。b土方开挖(1) 土方开挖采用机械开挖,先放好坡顶线。坡底线。经复测及验收合格后开始开挖。基础开挖深度为-5.7m。土方的开挖坡度系数为1:3。坡壁采用塑料膜满铺,防止雨水冲刷,保证边坡的稳定。坑底预留30CM,待验槽后,人工开挖,在开挖至坑底50CM以内时,测量人员抄出50CM水平线。在槽帮上订水平标高小木桩,在基坑内抄若干个基准点。拉通线找平。经开挖后,部分基槽位置有老基础砼承台,老基础砼承台体积一般为长5.5M、宽5.5M、高2M,老基础砼承台采用2台大型破碎机破碎。(2) 机械挖土至最后一步时开始人工挖除30CM预留土体,用50CM 标准尺杆随时效核基
6、底标高并在清理好的基底上拨好槽边线。人工清运土体倒退进行,若手推车不得不在挖好的基底上行走时,必须垫好木板或厚铁皮,不得扰动地基土。(3) 施工中对标准桩,观测点,加以保护。为防止地下水及雨水浸泡坑底沿基坑边30CM外预留50CM宽临时排水沟,且在转角处设临时集水坑,每一个坑内配备一台抽水泵,指派专人值班,随时抽出坑内的积水C 基坑防护措施 (1)在距坑边0.6M周围用48钢管设两道护身栏杆,立杆间距4M,高出自然地面1.5M,埋深0.8M。基坑上口2M内不允许堆土,施工人员严禁翻越护身栏杆,施工期间设警示牌,夜间加设红灯标志d 基础施工工序及质量保证措施1基础施工工序(1) 基槽验收 浇筑基
7、础垫层砼 砼垫层上放线 基础承台钢筋及模板安装 浇筑基础承台砼 搭设架管 绑扎基础柱箍筋 支基础柱模板 浇筑基础柱砼 支地梁模板 安装绑扎地梁钢筋 浇筑地梁砼 拆除模板。(2)塔吊基础处钢筋;底板洞口钢筋绑扎不断开,待塔吊拆除时把妨碍的钢筋切断,塔吊拆除后再用电弧焊将切断的钢筋连接,焊接长度为10d,钢筋错开35d且大于或等于500MM(3)基础垫层砼厚度为100mm,。2钢筋保护层(1) 砼的保护层采用砂浆垫块,厚度4CM,按照0.8M梅花形摆放(2) 柱砼采用砂浆卡,卡在柱角筋外皮上,每间隔0.8M设一道(3) 梁,墙砼保护层采用砂浆卡,按0.8M梅花形摆放(4) 地下室顶板钢筋采用12马
8、镫置于两层钢筋网片之间,每1.5M一榀。e砼工程施工方案及质量保证措施(1)施工安排,及浇筑步骤本工程砼浇筑量十分庞大,为了工程能顺利实施,现对该基础采取分段流水操作施工,施工步骤:基础从西向东平行浇筑。(2)机械选用:本工程因砼量较多,浇筑面积较大,对砼浇筑采用泵送砼。(1) 混凝土施工:混凝土浇筑时,由西向东两齐头并进,一次到位的浇筑方面即采用自然流淌形成斜坡砼的浇筑方法,能较好的适应泵送工艺,减少砼输送管拆除,冲洗和接长的次数。提高泵送效率,保证上下接缝,每层浇筑厚300400,砼自然形成的坡度,在每个基础承台布置2台插入式振动器,其中1台振动器布置在泵管出料处,负责上部振捣,其余布置在
9、中部或坡角处。为防止集中堆料,先振捣出料点处,使形成自然坡度,然后形成列式由下而上再全面振捣,严格控制振捣时间,振动点间距和插入深度,砼振捣时,在斜坡底部及模板处上部出现大量泌水时,可采用在两侧模板下口预留出口或集水井。也可在施工到最后时,改变砼浇筑方向,从另一端回向浇筑,与原坡面形成集水流,用软水管抽水泵排除多种方法处理。浇筑时,每隔一定的时间,采取在砼初凝时间内,对已浇筑的砼进行一次重复振捣,以排除砼因泌水在粗骨料,水平筋下部生成的水分和空隙,增强砼与钢筋之间的密实度,提高抗裂性,浇筑成型后的砼表面水泥砂浆较厚,应按设计标高,用刮尺刮平,在初凝前用木抹子抹平、压实,再用机械手扶磨平机磨面,
10、以闭合收缩裂缝。砼浇筑完成后4h内,在砼上面先盖一层塑料薄膜,再盖草袋,进行保湿保温养护,基础施工完毕后,应根据拆模情况分段拆模,以便及时回土,防止砼长期暴露。对基础厚度为1.2M时,现场浇筑砼时,应采取不间断地分层浇筑,一次浇筑高度为0.5M,二层砼浇筑时应在一层砼初凝之前分层浇筑,浇筑高度至板面标高。根据规范要求超过1M厚大板,应对砼内温度情况进行监测,砼表面与内部的温度差不超过30度,监测方法是在基础对称轴线上呈人形布置测点(点与间距不小于10M)高度方向与点距高为0.6M,在三维方向不同部位深度用温度计进行测量,做到施工过程全方位跟踪和监测,以便随时采取,确保工程质量不受影响。为了更好
11、地减少砼的水化热温度上升,降低砼的浇灌温度减少基础的约束,提高砼的极限抗拉强度,减少温度收缩力,预防裂缝的出现,根据施工具体条件采用以下技术措施:(1)在砼中掺加水泥用量,6%FS抗裂添加剂,从而防止或减少收缩裂缝的出现,并减缓浇灌速度,有利于散热。(2)对砼进行保湿,保温养护,使砼缓慢降温,减少砼表成的温度梯度,充分发挥砼的徐变松弛效应,削减温度收缩应力。同时加快基础周边侧回填土,避免长期裸露,导致降温收缩共同作用使应力叠加。F 模板工程施工方案及质量保护措施(1).模板在每一次使用前,均应全面检查模板表面光洁度,不允许有残存的砼浆,否则必须进行认真清理,然后喷刷一层无色的薄膜剂。(2).安
12、装模板前应检查预埋件、拉结筋、预留洞的位置、尺寸、规格、数量及固定情况,注意与安装协调,封模板前保证墙内管线预埋完毕。安装模板前应将模板内的垃圾杂物清除、冲洗浮灰。(3).梁柱处模板要专人修补,模板的拼缝有明显缝隙者,必须采用油腻子批嵌,确保表面平整接头方正。拆除模板必须得到项目工程师的认可,并有拆模通知后方可进行拆模。(4).模板在校正或拆除时,禁止用棒毳或用大锤敲打。(5).加工的模板须事先在地面按编号进行预拼装,校核平面尺寸、角度、弧度、垂直度及平整度,检查模板间连接节点、吊环等如达不到质量标准,必须整修合格后方能使用。(6).对木模本身的质量应认真检查;钢围檀挠不直者不得使用:木模表面
13、有脱皮,中板有变质者不得使用;木围檩及木搁栅挠曲不直,不得使用;模板的补缺必须认真、规范、吻合、严密不漏浆。第七章 施工机械设备施工主要机具设备用量表名 称规格、型号单位数量用 途插入式振动器HZ-50型台2砼振捣用平板式振动器PZ-50型台1砼振捣用塔式起重机QTZ-630型台1垂直运输用钢筋切断机GJ5-40-1型台2钢筋切断用钢筋弯曲机GJ7-40型台2钢筋弯曲成型钢筋对焊机UN1-75型台1钢筋接头对焊圆盘机MJ104型台3木工加工平板刨MB106型台2木工加工电动元齿锯直径350台2型钢、钢管切断电钻JIZH-10型台6模板钻孔蛙式打夯机HW-201型台2回土夯实电焊机BX3-300
14、-2型台2焊接用冷挤压机台2冷挤压用手扶磨平机台1抹平用钢筋直螺纹滚丝机HGS-40D型台2钢筋转丝用第八章 组织施工计划1、根据本基础工程的砼,和预定的2台商品砼泵送机等情况,现确定施工人员40(人)左右。2、将以上施工人员分为2组,并编号为1#组、2#组,每组分二班,即白班和晚班,且将2台泵送机编为1#、2#机,采用人机对号的办法,做到有序不乱。3、以上两组均设副组长,项目部管理人员设正副队长,职责明确、分工把关。4、现场安全、质量设有专人负责。5、施工人员进行合理分工,电工、机修工、架子工、木工、钢筋工各就各位。第九章 保证质量措施1、施工前组织人员进行熟悉图纸,并组织专业人员进行图纸会
15、审,使施工人员对整个施工部署,施工方法,施工要点和应注意的事项有一个全面的了解,以便能切实掌握操作要领,并严格执行。2、进场的原材料,须及时按规定进行检测,检测合格后方准使用。不合格的材料清退出场后,避免混用。3、做好现场砼全过程的质量管理,坍落度,浇灌高度,砼振捣,试块制作测温,养护等进行全面检查,做好记录,设专人制作,养护和管理试块,以保证砼质量。4、基坑内设专人指挥下料,严格控制厚度和浇灌次序,振捣和接搓方法,认真做到分层分段连续浇灌,防止出现施工缝留设时间过长。5、严格执行交接班记录,做好交接班技术交底,浇灌砼完毕后,及时进行保湿、保温、养护和测温工作。6、严格按照施工技术方案组织施工
16、,按操作规程进行操作,现场指挥和值班人员应时刻检查施工质量情况,出现问题及时处理纠正。第十章 安全措施1、严格遵循安全生产制度,安全操作规程,及各项技术措施和操作规程,做好安全技术交底,加强安全检查。2、施工机械,设备由专人操作,现场配备专职电工、机修工并且备一些常用的应急条件。3、现场保持交通畅通,防止车阻,影响正常施工。4、加强泵送泵操作人员的管理,防止爆管,5、基坑内操作人员必须戴安全帽,穿长筒鞋,砼管送位置由专人调度,确保底下操作人员的安全。下面为附送毕业论文致谢词范文!不需要的可以编辑删除!谢谢!毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的,他渊博的知识开阔
