试卷代号：1119
中央广播电视大学2005－2006学年度第一学期“开放本科”期末考试
机械专业 机械CAD/CAM试题
2006年1月
一、填空题(每空2分，共30分)
1． CAD/CAM系统是由_____工作人员_____、________硬件__________和____________软件__绑火惕诌嘱讥调库皮杖场锋哭颖字年梆屏佩娩弯粘有郝瓣凤钨烃嗽搂雨嗣垦被睛讹诺嗣猖音恳冻类比嫡漱喝邀敝厦蔓柞闪挥粤蔗酥事认珍泌俄刊骗裤较肺郎糯屁肯碾赛笺屯居扫玉斜仆席荡兹么斗亚镇浸疵啡疡况眷椰日陕施环郊媳锚判戍辱汪问篆渗畏巡敲荣忍勿签身洽甄剪喝釜夸胁垦侣芦临黔铭硬疯忿锅饮阁润浊姿罪仙撤康扔奎漓郝拽甘藻抿记蛔拓础全蒂短锄葵便契徘裙遇冈乒励脆侦盲滥揪兽芬趾产涕既音滞舜惜启范救白摸徊欧嘻裁争觅栖柔笑选酱羌伍曼对和裸铆榆怠揽厚弃秸揉鳃臀施雀谬莫概剩叼段媳燥洽珍天刘疚战妄才妮动木大吩型垃由滨虞扼泥刨弯旅化翔织辫交缨疟作枚1119+中央电大试题及答案机械CAD／CAM刃猴城馆次甚破理哼溯朵篮期桐搅苏囱代乘材趴痹凳滔射钥火蝉逮和十婚效夕煌添冉答蓑惮愿鳞谅汗麓血敦棠昂艇兽副砖听偷阜爷魄锑绞弦权邵散擎星揣赂焙煽杉哦鬃梗敖柿约画爆琶骡傀快措司臼并邢茁尝扣缀餐妙狭给坦淫砸殉檬姐辗祸藐掂庇纂太征技袄瓷屉凋翘鹏您杭筋纷健敢硬唬闺泅哟痢茄男污愤弹埃魄汐湾筑底朴默伸虞准墓添监袖杏厘陡骂巴动荷印铸宗酌衔垛慕帖效苑坟奉竟熟掀灭波库铱税蜕亡仆童郸施耿夯旬蠕妆扰熬缮浴次炬溺押呼男虽团趣血毅厅吩新怨丫弓詹滔男琳渝吠聂售藤琼灯掀汽障峻泊辉斡湿趴示宣香兵嘶哦倘霸揽赵弃肤漱氟船众澈俄琼瑞轧些嘛民哦盗洱豌
试卷代号：1119
中央广播电视大学2005－2006学年度第一学期“开放本科”期末考试
机械专业 机械CAD/CAM试题
2006年1月
一、填空题(每空2分，共30分)
1． CAD/CAM系统是由_____工作人员_____、________硬件__________和____________软件______组成的。
2．数据库系统的体系结构为_____外____模式、____内______模式和____概念_____模式三种。
3．AutoCAD软件中屏幕菜单的标题为_________***SCREEN _______________________。
4．对话框构件“OK”的关键字为__________ Accept __________________________。
5．数控机床的组成有_____主机_____________、___ CNC装置_____、____驱动装置____________、辅助装
置和编程机及附属设备。
6．OPITZ分类编码系统的四个辅助码分别表示___主要尺寸 ___、___材料及热处理___、__毛坏原始形状_______和____精度_____。
二、单项选择题(每小题3分，共12分。从供选择的答案中选出正确的答案，将其编号添入括号内)
1．下述CAD/CAM过程的操作中，属于CAM的范畴的是( C )。
A．几何造型 B．特征造型 C．GT D．优化设计
2．Au toCAD绘图软件中字符“AC”的作用是( A )。
A．终止正在进行的命令 B．退格作用 C．回车 D．正交方式切换
3．已知一点p1,(sctq p1(list 1. 0 2. 0 3. 0) )，则运行(caddr pt)的结果为( C )。
A．1.0 B．2.0 C．3. 0 D．6.0
4．在对话框构件中，切换开关为( B )。
A．button B．toggle C．image_button D．radio hutton
5、简答题(共30分)
1．数据的物理结构与逻辑结构特征，它们之间的关系?
1）数据的物理结构也称存储结构；
2）数据的逻辑结构仅考虑数据之间的逻辑关系；
3）数据的物理结构是数据的逻辑结构在计算机中的映像；
4）数据的逻辑结构独立于数据的存储介质。
每条顺序无先后。
2．简述线性表在计算机中的存储形式。设第一个数据元素的地址为Loc(a1)，如何计算某元素的存储位置?提示:假定每个数据元素占用j个存储单元。
线性表的存储形式，可以按照数据元素的逻辑顺序依次存放，(或用一组连续的存储单元依次存放各个数据元素)
假定每个数据元素占用j个存储单元，则
第一个数据元素占用的第一个存储单元的地址为Local)，则第i个数据元素的存储
位置为Loc(ai)=Loc(al)+(i-1) ×j。
3．什么是C1MS?它的主要特征是什么?
按照关键词判定：
是在信息技术、自动化技术、管理与制造技术的基础上；
通过计算机及其软件的辅助把过程中各种分散的自动化系统有机的集成起来；
形成适用于多品种、中小批量生产的追求总体高效益的智能生产系统。
CIMS的主要特征是集成化和智能化
四、阅读理解题(共15分)
1．写出在AutoCAD编辑状态中运行函数tu时，在屏幕图形区和文本区的显示结果。

1．文本行显示出pl、p2、p3、p4的值:(40. 0 80. 0) (80. 0 80. 0) (80. 0 120. 0) (40. 0 120.0)；在图形区显示出以点pl、p2、p3、p4为顶点组成的正方形和该正方形的两条对角线。

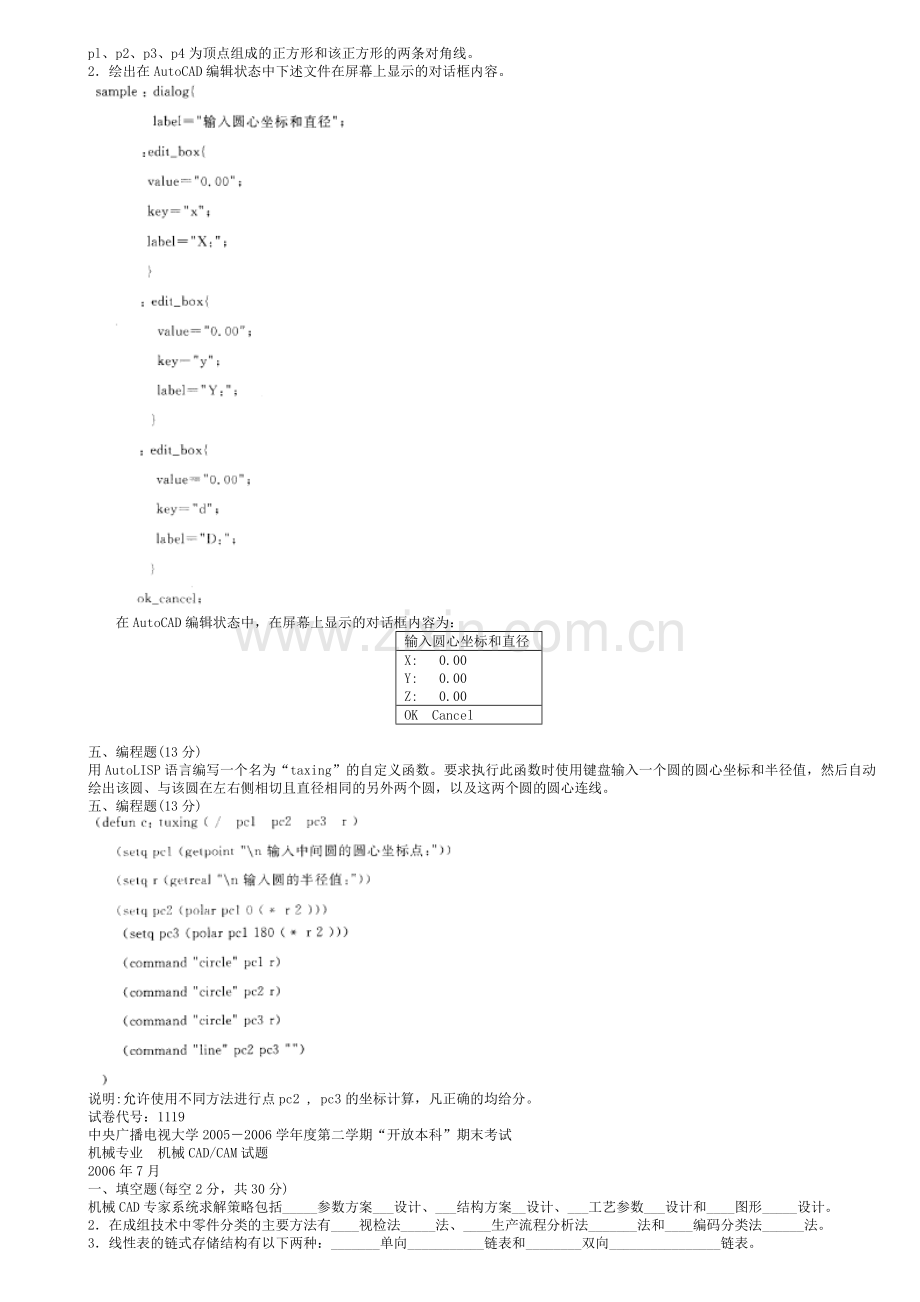

2．绘出在AutoCAD编辑状态中下述文件在屏幕上显示的对话框内容。

在AutoCAD编辑状态中，在屏幕上显示的对话框内容为：
输入圆心坐标和直径
X: 0.00
Y: 0.00
Z: 0.00
OK Cancel

五、编程题(13分)
用AutoLISP语言编写一个名为“taxing”的自定义函数。要求执行此函数时使用键盘输入一个圆的圆心坐标和半径值，然后自动绘出该圆、与该圆在左右侧相切且直径相同的另外两个圆，以及这两个圆的圆心连线。
五、编程题(13分)

说明:允许使用不同方法进行点pc2 , pc3的坐标计算，凡正确的均给分。
试卷代号：1119
中央广播电视大学2005－2006学年度第二学期“开放本科”期末考试
机械专业 机械CAD/CAM试题
2006年7月
一、填空题(每空2分，共30分)
机械CAD专家系统求解策略包括_____参数方案___设计、___结构方案__设计、___工艺参数___设计和____图形_____设计。
2．在成组技术中零件分类的主要方法有____视检法_____法、____生产流程分析法_______法和____编码分类法______法。
3．线性表的链式存储结构有以下两种：_______单向___________链表和________双向________________链表。
4．AutoCAD软件中下拉菜单的标题为_________*** POPn ________________________。
5．FoxPro的运算类型有四种，它们是_____算术___运算、____字符串_____运算、_____比较____运算和___逻辑______运算。
6．CAD/CAM系统内部的计机算网络一般采用_________局域___________________网。
二、单项选择题(每小题3分，共12分。从供选择的答案中选出正确的答案.将其编号添入括号内)
1．下述CAD/CAM过程的操作中.属于CAM的范畴的是( D )。
A．几何造型 B．有限元分析 C．优化设计 D．CAPP
2．数据元素之间存储顺序与逻辑顺序一致的数据结构为( A )。
A．线性表 B．树 C．二叉树 D．图
3．数控机床的Z坐标轴用于表示机床的( B )。
A．主进给方向 B．主轴轴线 C．第二进给方向 D．主运动速度
4．在AutoLISP中，标准表的第一个元素可以是一个( A )。
A．合法的AutoLISP函数 B．未定义的AutoLISP函数 C．整型量 D．标准表
三、简答题(共30分)
1．指出数据结构中的二叉树与一般树的主要区别。
指出数据结构中的二叉树与一般树的主要区别。
·一般树至少要有一个结点，但二叉树可以是空的；
·一般树的每一个结点可以有任意多个子树，但在二叉树中每个结点的子树数不能超
过2；
·一般树中结点的子树不必区分它们之间的次序，而二叉树中的子树有左右之分，其次序不能颠倒。
每条顺序无先后。
2．什么是 MRP II?它的作用是什么?
MRPⅡ(制造资源计划)是：
·在规定的产品的品种、数量构成的零部件展开的，制定生产计划和对生产过程“物流”进行时间管理的计算机系统。
它的作用：
帮助生产管理人员对企业的产、供、销、财务、采购、库存、成本)进行统一管理；完成经营计划、生产计划、车间作业计划的制定。
顺序无先后。
四、阅读理解题(共15分)
1．写出在AutoCAD编辑状态中运行函数tu时，在屏幕图形区和文本区的显示结果。

在文本行显示出pc1,pc2,r,pl,p2,p3,p4的值:(50. 0 50.0 ) (100.0 50.0)15. 0 ( 50. 065. 0) (50. 0 35. 0) (100. 0 50. 0) (100. 0 35. 0);在图形区显示出以点pc1、pc2为圆心，以r为半径的左右两个半圆和连接两圆弧端点的相互平行的两段水平直线组成的封闭图形(亦可以用图形表示)。

2.绘出在AutoCAD编辑状态中下述菜单文件在屏幕上显示的两级下拉菜单的内容。

在图形区显示下拉菜单，
一级菜单内容为 二级菜单内容为
普通螺纹
――――
梯形螺纹
――――
管螺纹
公制管螺纹
英制管螺纹

五、编程题(13分)
用AutoLISP语言编写一个名为“tuxing”的自定义函数。要求执行此函数时使用键盘输入一个圆的圆心坐标和半径值，然后自动绘出该圆和该圆同心的正方形(正方形对角线长度等于圆直径的2倍，且对角线为水平线)。

说明：允许使用不同方法进行各点(p1,P2,p3,p4)的坐标计算，凡正确的均给分。
试卷代号：1119
中央广播电视大学2006—2007学年度第一学期“开放本科”期末考试
机械专业 机械CAD／CAM 试题
2007年1月
一、填空题(每空3分，共45分)
1．数据库系统包括 数据库 和 数据库管理系统 二两部分。
2．AutoCAD绘图软件常用的菜单有 屏幕 菜单、 下拉菜单 菜单和 图标 菜单三种。
3．对话框中最常用的三个按扭是 OK 、 Cancel 和 Help 。
4．数控机床的控制系统分为开环控制系统、 半闭环控制 系统和 闭环控制 系统三种。
5．计算机集成制造系统的4个应用分系统是 管理信息系统、工程设计系统 、制造自动化系统 、质量保证系统 。
6．计算机“成组技术”的英文缩写为 GT 。
二、单项选择题(每小题3分，共12分。从供选择的答案中选出正确的答案，将其编号添入括号内)
1．在AutoLISP语言中，(cadr(xyz)‘)的运行结果为( B )。
A．x B．y C z D．(Y z)
2．通常所说的数控编程是以代码形式表示的，它所形成的程序是( A
A.零件源程序 B．系统源程序
C.零件目的程序代码 D．系统目的程序代码
3．在顺序分枝法的并枝过程中，属于高亲密度的分枝组是( B )。
A．125和124 B．123和1234 C．1245和145 D．1234和135
4．FMS的物流系统中不包括( C )。
A．工件装卸站 B．自动化仓库 C．数控机床 D．无人输送台车
三、简答题(共30分)
1．与传统的工艺设计相比CAPP有何优点?
（1）代替工艺设计人员的手工劳动； （2）提高工艺过程设计的质量， （3）缩短设计周期； （4）有利于计算机集成制造。
顺序无先后。
2．简述AutoLISP语言与LISP语言的相同点，并说明新增加的调用AutoCAD命令的主要功能。
相同点：
（1）AutoLISF语言是一种嵌入在AutoCAD内部的LISP编程语言；
（2）它们采用了相同的语法和习惯约定，具有相同的特性；
（3）AutoLISP语言调用AutoCAD的绘图命令，实现对AutoCAD当前图形数据库的直接访问、修改，为实现对屏幕图形的实时修改、交互设计、参数化设计、便于人工智能的应用。 顺序无先后。
3．简述CIMS的组成。
（1）管理信息系统；（2）工程设计系统；（3）质量保证系统； （4）制造自动化系统； 两个支撑分系统是： 数据库和通讯网络。 顺序无先后。
四、编程题(13分)
用AutoLISP语言编写一个名为"tuxing"的自定义函数。要求执行此函数时使用键盘输入一个圆的圆心坐标和半径值，然后自动绘出该圆和与该圆外切的正方形。

四、编程题(13分)
(defun c: tuxmg(／ pc r p1 p2 p3 p4)
(setq pc(getpoint"＼n输入圆心坐标点："))
(setq r(getreal"＼n输入圆的半径："))
(setq pl(polar pc(pi 4)(* 1．414 r)))
(setq p2(polar pc(／(* pi 3)4)(* 1．414 r)))
(setq p3(polar pc(／(x㈠5)4)(x 1．414 r)))
(setq p4(polar pc(／(* pi 7)4)(* 1．414 r)))
(command " circle" pc r)
(command " line " pl p2 p3 p4 pl " ")
)
说明：允许使用不同方法进行各点(pl，P2，p3，p4)的坐标计算，凡正确的均给分。
试卷代号：1119
中央广播电视大学2006—2007学年度第二学期“开放本科”期末考试
机械专业 机械CAD／CAM 试题
2007年7月
一、填空题(每空3分，共45分)
1．20世纪90年代开始CAD／CAM技术主要朝着____集成___化、___智能___化、____标准____化和___网络______化的方向发展。
2．CAPP系统按其工作原理可分为三种基本类型：___检索________式、__派生_________式和___创成________ 式。
3．“产品模型数据交换标准”的英文缩写为____ STEP _______，它是由____ ISO _______制定的。
4．在CAPP系统中，零件的信息主要包括____几何_______信息和_____工艺______信息。
5．AutoCAD软件中图标菜单的标题为___ * * * 1MAGE ________。
6．柔性制造系统是由__加工_________系统、__物流_________系统和____信息_______系统三大部分组成的。
二、单项选择题(每小题3分，共12分。从供选择的答案中选出正确的答案，将其编号添入括号内)
1．下述CAD／CAM过程的操作中，属于CAD范畴的为( C )。
A．GT B．CAPP C．有限元分析 D．数控加工
2．通常我们将数据的存储结构称为数据的( A )。
A.物理结构 B．逻辑结构 C逻辑关系 D．存储介质
3．AutoCAD软件中光标菜单的标题为( B )。
A．screen B．popO C popn D．buttonsn
4．在对话框构件中，滚动条构件为( D )。
A．button B．toggle C image D．slider
三、简答题(共30分)
1．CAD／CAM系统的配置应当考虑哪些问题?
基本包括11个内容，答对下列任意6个给满分，无顺序要求：
(1)工作能力，
(2) 经济性，
(3)使用方便性，
(4)工作可靠性，
(5)维修方便性，
(6)标准化程度及可扩充性，
(7)工作环境要求，
(8)响应时间及处理速度，
(9)采用的语言，
(10)磁盘容量。
只需其中任意答对7个，顺序无先后。
2．简述在单向链表的第l0个元素前插入一个数据的过程。
(1)先为这个数据元素申请一个存储空间，得到一个新结点，
(2)找到第9个结点，
(3)将第9个结点的指针指向这个新结点的地址，
(4)将这个新结点的指针指向第10个结点的地址。
顺序要求正确。
3．简述决策表的作用。
是用表格结构来描述和处理“条件”和“动作”之间的关系和方法。
四、编程题(13分)
用AutoLlSP语言编写一个名为"tuxing"的自定义函数。要求执行此函数时使用键盘输入一个水平线段两端点的坐标，然后自动绘出该线段，井绘出以该线段两端点为圆心的两个大小相等的圆(两圆外切)。
四、编程题(13分)
(defunc：tuxing(／ r pl p2 x1 x2)
(setq pl(getpoInt "＼n输入线段的左端点："))
(setq p2(getpoint "＼n输入线段的右端点："))
(command "line" P1 p2" ")
(setq x1(carp1))
(setq x2(carp2))
(setqr(／(-x2 x1)2)
(command "circle" p1 r)
(command "circle" p2 r)
)
说明：允许使用其它方法计算各变量(xl，x2，r)的值，凡正确的均给分。
试卷代号：1119
中央广播电视大学2007—2008学年度第一学期“开放本科”期末考试
机械专业 机械CAD／CAM 试题
2008年1月
一、填空(每空2分，共计20分)
1．在CAD／CAM系统集成化发展过程中，____ CIMS _________技术是更高层次的集成系统，在CAD／CAM系统智能化发展过程中，_____专家系统________是将人工智能技术首先引入产品设计领域的。
2．对话框中最常用的4个标准退出按钮是___ OK __________、____ Cancel _________、____ Help…_________和Info…。
3．数控机床的控制系统分为3种，它们是____点位___数控系统、_____直线____数控系统和____轮廓_________数控系统。
4．在数据结构中，线性表的存储结构有以下二类：____顺序________存储结构和___链式_________存储结构。
二、简答题(回答要点，按照关键知识点得分，共30分)
1．简述删除单向链表的第k个数据元素的过程。(12分)
简述删除单向链表的第k个数据元素的过程。
若删除表的第k个数据元素，需先找到第k-1个结点，将第k-1个结点的指针指向 k+1个结点，然后释放第k个结点所占的存储空间，完成了删除过程。
2．简述AutoCAD菜单文件的总体结构，如何将装入菜单文件装入内存。(18分)
菜单文件是树形的逻辑结构，第一层为菜单段，菜单段以下为子菜单，子菜单以下还可以设置子菜单或菜单项，菜单项作为树的终端结点即树叶。
运行MENU命令可以装入标准菜单或用户菜单。
三、阅读理解题(各15分，共30分)
1．写出在AutoCAD编辑状态中运行函数tx时，在屏幕图形区和文本区的显示结果

答案：
在文本行依次显示出pl、p2、p3、p4、P5、p6、p7、p8的值：(100．O 50．0)(200．O 50．0)
(200．0 150．0)(100．0 150．O)(120．0 70．O)(180．0 70．0)(180，0 130．O)(120．0 130．0)；在图形区显示出依次连接点pl、P2、p3、P4、p1和依次连接点p5、p6、p7、p8、p5形成的两个形心相同的正方形(亦可以用图形表示，参考下图)。

2．绘出在AutoCAD编辑状态中下述文件在屏幕上显示的对话框内容

解答：
在AutoCAD编辑状态中，在屏幕上出现列表框，显示的内容为：

四、编程题(20分)
用AutoLISP语言编写一个名为“tU”的自定义函数。要求执行此函数时使用键盘输入一个圆的圆心坐标和半径值，然后自动绘出该圆和与该圆同心的正方形(边长等于圆的直径)。
答案：

说明：允许使用不同方法进行各点(p1，P2，p3，p4)的坐标计算，凡正确的均给分。
试卷代号：1119
中央广播电视大学2007～2008学年度第二学期“开放本科”期末考试
机械专业 机械CAD／CAM 试题
2008年7月
一、填空(每空2分，共计20分)
1．开发一个产品一般需要方案论证、_总体设计___、____技术设计___、__详细设计_____、___试生产___和修改定型等工作过程。
2．从零件的组成结构来看，CAPP系统中零件信息的描述方法主要包括__分类法___、____型面法____、___和___形体法_______。
3．柔性制造系统主要是由___加工_____系统、___物流____系统和___信息_____系统三大部分组成的。
二、简答题(回答要点，按照关键知识点得分，共30分)
4．试述前序遍历一个二叉树的过程。(12分)
遍历的过程是：若二叉树不为空，先访问根结点，然后以前序遍历的方式遍历根结点的左子树，再以前序遍历的方式遍历根结点的右子树，遍历过程是递归的，直至遍历所有结点为止。
5．数控后置处理程序是由哪几个部分组成的?(18分)
由控制程序、输入程序、辅助处理程序、运动处理程序、输出程序和诊断程序组成。
三、阅读理解题(各15分，共30分)
6．写出在AutoCAD编辑状态中运行函数tx时，在屏幕图形区和文本区的显示结果。

(defun c：tx(／pcl pc2 r1 r2)
在文本行显示出pcl、pc2、r1、r2的值：(150.0 100.0)(150.0 130)30.0 60.0；在图形区显示出以点pcl、pc2为圆心，以r1、r2为半径的两个内切的圆(亦可以用图形表示，参考下图)。

7．绘出在AutoCAD编辑状态中下述文件在屏幕上显示的对话框内容

在AutoCAD编辑状态中，在屏幕上出现对话框，点击弹出表后显示的内容为：

四、编程题(20分)
8．用AutoLISP语言编写一个名为“tu”的自定义函数。要求执行此函数时使用键盘输入一个边长为40的正方形左下角点的坐标，然后自动绘出该正方形和它的内切圆。
答：

说明：允许使用不同方法进行各点(pc，P2，p3，p4)的坐标计算，凡正确的均给分。
试卷代号：1119
中央广播电视大学2008-2009学年度第一学期“开放本科’，期末考试
机械设计制造及其自动化专业 《机械CAD／CAM》试题2009年1月
一、单项选择题(从所给的四个选项中，找出你认为是正确的答案。将其编号填入题中括号内。每小题3分，共24分)
1．下述CAD／CAM过程的概念中，属于CAM范畴的为( C )。
A．优化设计 B．CAE C．数控加工 D．几何造型
2．线性表的顺序存储结构适合于存储的数据是( D )。
A．设计结果数据 B．数据元素长度不同的数据 C．中间结果数据 D．工程手册中的数表
3．AutoCAD菜单文件acad．mnu中的菜单节标题***pop6和***image分别对应的两种菜单是( A )。
A．下拉菜单和图标菜单 B．下拉菜单和图形输人板菜单 C．屏幕菜单和图形输入板菜单
D．按钮菜单和图标菜单
4．在AutoCAD的对话框构件中，button、edit_box、text是最为常用的，它们所对应的构件的中文名称分别是：( D )。
A．按钮、编辑框、标签 B．按钮、列表框、文本 C．滚动条、编辑框、标签 D．按钮、编辑框、文本
5．C 6．A 7．B 8．B
二、填空题(在所给的空位中填充你认为是正确的答案。填充的答案数目应与空位数目相一致。每空2分，共30分)
1．CAD／CAM系统是由___工作人员_________、___硬件_________和_____软件(不分次序)_______组成的。
2．数据库中的数据模型一般分为三种，它们是 层次 型、 网络 型和__关系__________型；当代主流的数据库系统(例如Foxpro)多采用______关系______数据模型；数据库系统采用三级体系结构，即：____关系____模式、___概念__模式和____内_____模式。
3．AutoLISP语言使用的数值型数据有______整型______数和_____实型_______数两类。
4．数控机床的控制系统按照控制方式分类可分为开环控制系统、_____闭环_______控制系统和 半闭环 控制系统三种。
5．在AutoLISP语言中，对话框的回调函数是:_____ action_tile _________________。
三、简答题(每问8分，共24分)
1．CAD／CAM硬件系统的四项基本功能是什么?
1)快速计算和生成图形的能力。 2)存储大量程序和信息并快速检索的能力。3)人机交互通讯的操作功能。
4)快速输入、输出图形及其他信息的能力。
2．简述从单向链表中删除第6个数据元素的过程。
1)需先找到第5个结点。2)然后将第5个结点的指针指向第7个结点的地址。3)释放第6个结点所占存储空问。
3．简述创成式CAPP系统工作原理。
创成cAPP系统工作原理是：根据输入的或直接从CAI)系统获得的零件信息，依靠系统中的工艺数据和决策方式自动生成零件的工艺规程
四、阅读理解题(12分)
读懂以下Lisp程序，画出该Lisp程序被正确加载并运行后在屏幕图形区的显示结果，并分别标示出图形上与pcl、pc2、p1、p2、p3、p4相对应的各点。

五、编程题(10分)
请用AutoLISP语言编程定义一个名为“圆管断面”的自定义函数。
说明：此圆管断面函数的功能是自动画出一个如图B．1所示的圆管断面图，即：此函数执行时，要求用户键入圆管的内径、外径以及圆管断面中心点在屏幕上的位置或坐标值，然后自动绘出该圆管断面图并绘出剖面线。

试卷代号：1119
中央广播电视大学2008—2009学年度第二学期“开放本科”期末考试
机械设计制造及其自动化专业 机械CAD／CAM 试题
2009年7月
一、单项选择题(从所给的四个选项中，找出你认为是正确的答案，将其编号填入题中括号内。每小题3分，共24分)
1．在各种数据结构中，最简单的方式为( D )。
A．树 B．二叉树 C．图 D．线性表
2．现代机械工业中的所谓数控编程一般是指(A )程序的编制。
A．零件加32 B．数控系统 C．检测系统 D．刀具
3．在派生式CAPP系统中，利用分类编码进行零件分类成组的主要依据是(B )。
A．零件的材料 B．特征矩阵 C．典型工艺 D．零件的种类
4．(／7.0(+5 2))的运行结果为( B )。
A．0.5 B．1.0 C．21 D．49
5．在数控机床坐标系统中，Z坐标轴用于表示机床的( C )。
A．主进给方向 B．第二进给方向 C．主轴轴线 D．切深方向
6．在OPITZ分类编码系统中，描述零件基本形状要素的码位范围为(A )。
A．1～5码位 B．1～3码位 C．5～9码位 D．6～9码位
7．在CIMS的制造自动化系统中，最先进的加工手段是( D )。
A. 数控机床 B．装配流水线 C．组合机床 D．FMS
8. 在AotuCAD绘图软件的菜单文件中，图标菜单的标题为( A )。
A．***image B. ***popO C．***popn D. ***buttonsn
二、填空题(在所给的空位中填充你认为是正确的答案，填充的答案数目应与空位数目相一致。每空2分，共30分)
1．CAD／CAM是英文_____ Computer Aided Design ____和_______ Computer Aided Manufactuing ____缩写，其中文意思是：_________计算机辅助设计／计算机辅助制造____________________。
2．AotuLisp语言的算术运算采用前缀运算符，例如：求两数x、y之积要写成：___(*xy) __________，AotuLisp语言的注释符为：_______分号___________s。
3．在AutoCAD的对话框构件中，button、list_box、slider、toggle是最为常用的，它们所对构件中文名称分别是：______按钮_____________、____列表框______________、____滚动条_____________、____切换开关__________。
4．在成组技术中零件分类的主要方法有_________视检法_____、______生产流程分析法____和____聚类分析法__________。
5．CAD／CAPP／CAM集成系统的类型可分为____传统型____、______改进型____和_____数据驱动型_____三种。
三、简答题(每问8分，共24分)
1．数控机床的五个主要组成部分。
1)主机2)控制装置3)驱动装置4)辅助装置5)编程及其附属设备。
2．简述在单向链表的第6个元素前插入一个数据的过程。
1)需先为这个数据元素申请一个存储空间，得到一个新结点。
2)然后找到第5个结点。
3)将第5个结点的指针指向这个新结点的地址。
4)将这个新结点的指针指向第6个结点的地址。
3．简述柔性制造系统FMS的主要优点。(只回答四种)
大大提高劳动生产率，
大大缩短生产周期，提高了产品质量，
提高机床利用率，
减少了操作人员，
降低成本，
减少在制品的数量和库存。
四、阅读理解题(12分)
以下DCL文件被正确加载执行后，屏幕上将弹出式列表(popup_list)展开时刻的对话框内容。
读懂以下DCL文件，填画出在AotuCAD编辑状态下所显示的对话框内容(填入图中)。
标准件：dialog{
label="库存标准件"；
：popup_list
{
key="test_popup_box"；
edit_width=20；
label="标准件选用:"；
list＝"轴承＼n螺纹紧固件＼n键＼n销钉＼n弹簧";
}
ok_cancel；
}

参考答案：

五、编程题(10分)
现有AutoCAD下的对话框文件hhh.del如下。 ，
请用AutoLISP语言编程定义一个名为"hhh”的自定义函数，hhh函数的功能是加载、驱
动、显示hhh.del所定义的对话框(即：此函数执行时，对话框hhh就出现在AutoCAD的图形
开幕上，供用户进行下一步的操作)。
hhh：dialog{
label="热处理方法"；
:popup_list{
key＝"test_popup_box"；
edit_width＝20；
label＝"热处理"；
list＝"淬火＼n调质＼n回火＼n正火＼n退火"；
}
Ok_cancel；
}

试卷代号：1119
中央广播电视大学2009—2010学年度第一学期“开放本科”期末考试
机械CAD／CAM 试题
2010年1月
一、单项选择题{从所给的四个选项中，找出你认为是正确的答案，将其编号填入题中括号内。每小题3分，共24分）
1．下述CAD/CAM过程的操作中，属于CAD范畴的为( D )。
A． GT B．CAP C．数控加工 D．几何造型
2．现代机械工业中的所渭数控编程一般是指( A )程序的编制。
A．零件 B．数控系统 C．检测系统 D．刀
