围墙、临时设施施工方案.doc

展诚建设 浙江美术馆工程临时宿舍及围墙施工方案

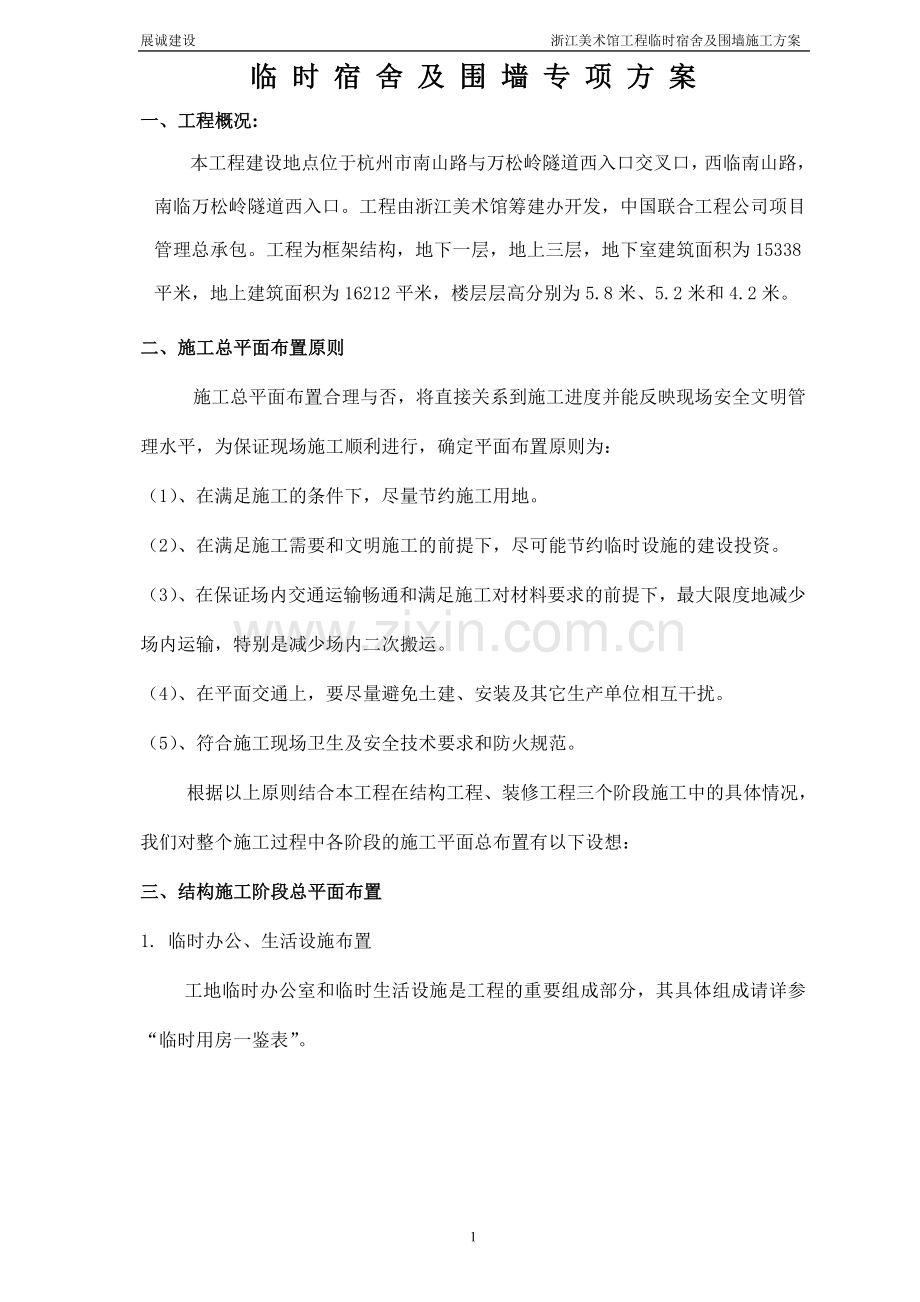

临 时 宿 舍 及 围 墙 专 项 方 案
一、工程概况:
本工程建设地点位于杭州市南山路与万松岭隧道西入口交叉口，西临南山路，南临万松岭隧道西入口。工程由浙江美术馆筹建办开发，中国联合工程公司项目管理总承包。工程为框架结构，地下一层，地上三层，地下室建筑面积为15338平米，地上建筑面积为16212平米，楼层层高分别为5.8米、5.2米和4.2米。
二、施工总平面布置原则
施工总平面布置合理与否，将直接关系到施工进度并能反映现场安全文明管理水平，为保证现场施工顺利进行，确定平面布置原则为：
（1）、在满足施工的条件下，尽量节约施工用地。
（2）、在满足施工需要和文明施工的前提下，尽可能节约临时设施的建设投资。
（3）、在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运。
（4）、在平面交通上，要尽量避免土建、安装及其它生产单位相互干扰。
（5）、符合施工现场卫生及安全技术要求和防火规范。
根据以上原则结合本工程在结构工程、装修工程三个阶段施工中的具体情况，我们对整个施工过程中各阶段的施工平面总布置有以下设想：
三、结构施工阶段总平面布置
1. 临时办公、生活设施布置
工地临时办公室和临时生活设施是工程的重要组成部分，其具体组成请详参“临时用房一鉴表”。

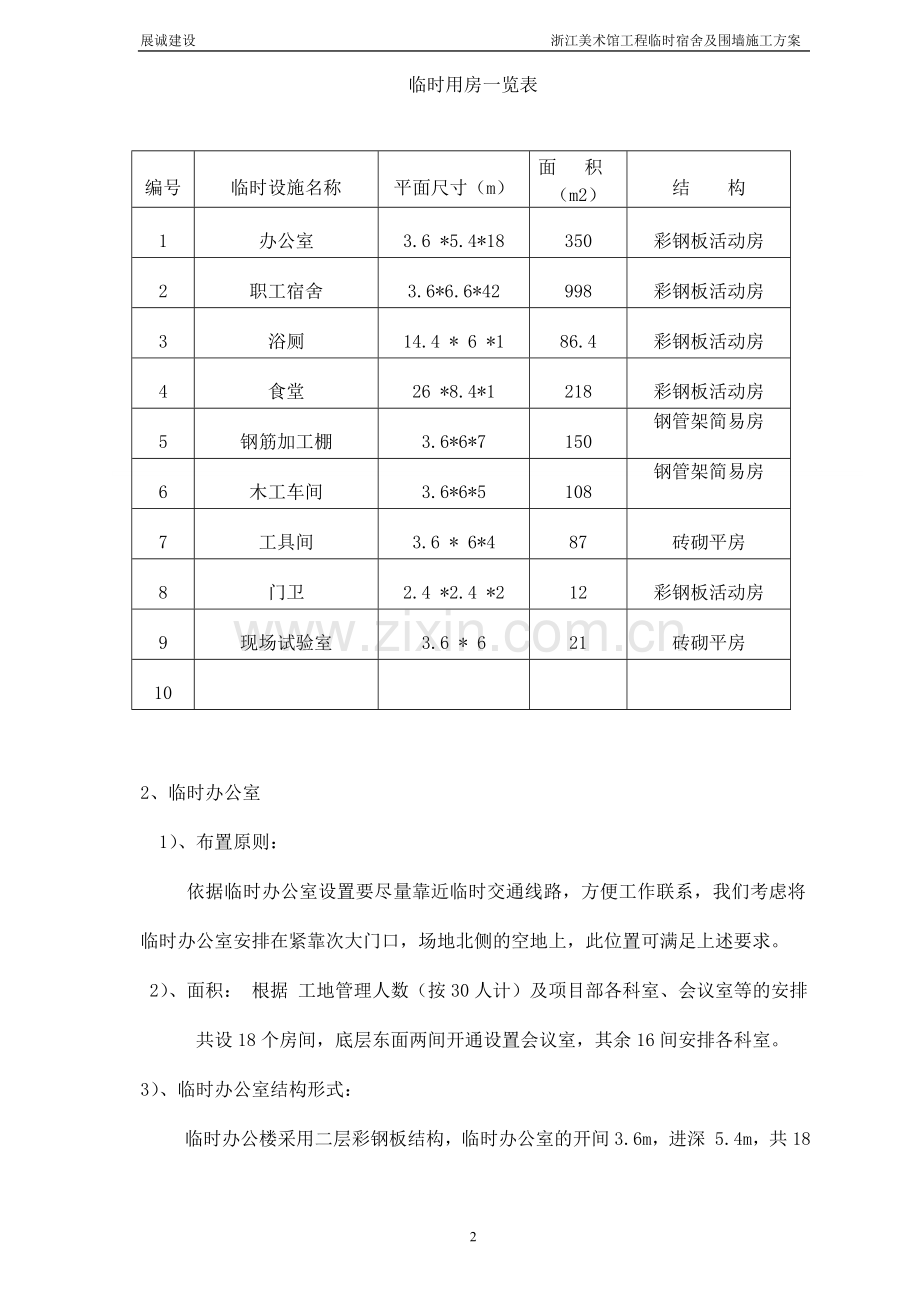

临时用房一览表

编号
临时设施名称
平面尺寸（m）
面 积
（m2）
结 构
1
办公室
3.6 *5.4*18
350
彩钢板活动房
2
职工宿舍
3.6*6.6*42
998
彩钢板活动房
3
浴厕
14.4 * 6 *1
86.4
彩钢板活动房
4
食堂
26 *8.4*1
218
彩钢板活动房
5
钢筋加工棚
3.6*6*7
150
钢管架简易房
6
木工车间
3.6*6*5
108
钢管架简易房
7
工具间
3.6 * 6*4
87
砖砌平房
8
门卫
2.4 *2.4 *2
12
彩钢板活动房
9
现场试验室
3.6 * 6
21
砖砌平房
10

2、临时办公室
1）、布置原则：
依据临时办公室设置要尽量靠近临时交通线路，方便工作联系，我们考虑将临时办公室安排在紧靠次大门口，场地北侧的空地上，此位置可满足上述要求。
2）、面积： 根据 工地管理人数（按30人计）及项目部各科室、会议室等的安排
共设18个房间，底层东面两间开通设置会议室，其余16间安排各科室。
3）、临时办公室结构形式：
临时办公楼采用二层彩钢板结构，临时办公室的开间3.6m，进深 5.4m，共18间（后附计算书及详图）。
S = 3.6 *5.4 *18=350 m2
3、临时生活设施布置
1）、布置原则：
在考虑到施工的需要及道路的情况下，我们将职工临时安排在场地东侧并配备了厕所，并且我们在宿舍楼生活区内安排了食堂。
2）、面积：
临时宿舍面积 S = 2.5 * n
n: 职工平均人数（按400人计）
所以 S =2.5 * 400 = 1000m2
3）、临时生活设施结构：
采用二层彩钢板结构，分两幢搭设，开间3.6m ，进深 6.6m，共计42间。
S =3.6 * 6.6 * 42 = 998 m2
4、临时生产设施布置
1）、面积：S = 1200 m2
其中包括砂石堆场、搅拌站、钢筋模板堆场以及钢筋加工棚和临时仓库。
2）、临时生产设施结构：
除钢筋、木工加工棚采用开间3.6m ，进深 6m的钢管架简易彩钢工棚外，其它堆场均为露天堆放。
钢：S =3.6*6*7 =150m2
木：S =3.6*6*5 =108m2
四、围墙搭设目的：
1、 实行封闭式施工，防止外来无关人员进入施工现场而带来安全隐患。
2、 配合门卫实行出入登记制度，加强进出人员登记管理，实行现场内人员的动态管理。
3、 防止施工现场材料、设备等失窃事件发生。
4、 满足标化施工需要，可以减少噪音、扬尘污染。
5、 满足“绿色杭州”工程需要，有效地将施工现场划定“单元格”，使市容市貌保持整洁、协调。
6、 满足公司VIS形象、业主企业形象需要。
五、围墙搭设布置：
1、围墙平面布置根据业主事先划定位置布置。东、南、西、北侧围墙按原施工围墙位置。
2、 墙基础采用砼基础，宽为500，厚为200，现围墙按标化要求砌至2500，考虑到公司关于围墙搭设统一问题，立面按工程相应的要求进行处理。
3、 围墙形式采用西湖风景区要求施工，具体为白墙黑瓦。
4、 西侧围墙采用彩钢板墙（详见附图）
六、 围墙装饰：
1、 墙内外侧粉水泥砂，围墙内外侧粉刷后涂料刷白。
2、 主大门东侧布置两块3000X4000的工程效果图牌及企业形象牌，图牌内反映本工程概况。大门设门头，标识“展诚建设”。门柱采用花岗岩贴面。
3、南侧围墙外侧刷白后，与业主协商书写宣传文化美术类的标语及图幅。
5、 墙顶每隔3m预埋Ф10，h=150的PVC管，以便今后挂业主、监理、施工单位公司小旗。
七、 围墙结构：
1、 墙采用用M5混合砂浆三眠一斗砌筑。
2、 构造砖垛考虑到工程要求，每隔4米布置后已满足构造要求。
计算书：
一、结构计算参照依据
1、建筑结构荷载规范GB50009-2001
2、混凝土结构设计规范GB50010-2002
3、钢结构设计规范G1350017-2003
二、本计算书按目前较成熟的实际施工及制造的定型构件用料规范进行计算，按照有关规定本计算书中屋面使用荷载采用0.4KN/m2,楼面使用荷载采用2KN/ m2,楼梯及走廊荷载采用2.2KN/m2。
三、对6000的彩板房结构设计复核验算结果如下：
1、楼面桁架：
上下弦底层采用3∠50×5，二、三层采用3∠40×4角块，腹杆采用30×3。
2、立柱：
底层及二层后墙采用□100×100方钢，二层前墙、三层后墙采用□80×80方钢，三层前墙采用40×60扁钢立柱，每隔3600一根。
3、楼梯桁架：
上、下弦采用∠40×4，腹杆采用30×3，踏步采用马蹄铁板。
4、本计算书确订的用料规格系本厂活动房钢结构设计的依据。
四、本结构计算书有解释权归吴江市海盛彩板活动房厂技术科
1、楼面桁架：
用料规格：
上下弦3∠40×4、腹杆∠30×3
楼面荷载：
活载：160kg/m2=1.6KN/m2
板重：75kg/m2=0.75KN/m2
找平：40kg/m2=0.40KN/m2
作用于桁架上弦：2.8×2.9=2.53 KN/m
节点集中荷载：
p=2.79×0.45=1.26KN
按均匀荷载计算：
M中=1/8×2.79×62=18.08KNm
Q=2.79×6/2=11.04KN
按集中荷载计算：
p=1.26 KN，支座反力=1.26×15/2=9.45KN
M=9.45×3.6-1.26×（0.45+0.9+1.35+1.8+2.25+2.7+3.5）
=34.02-15.88=18.14KN-m，与M中接近
上弦验算：
上弦压力N===51.66KN
按压弯验算：
M=1/8×2.79×0.452=0.071KNm
N=51.66KN
强度验算：A=3.5cm2
==14.76KNm
稳定验算：
==17.16KN/cm2=171.6N/mm2
根据以上验算，楼面使用荷载采用1.5KN/cm2桁架结构安全。
2、立柱：
下柱轴向力上层传 14.37KN
楼 面 10.04KN 28.65KN
墙 板 1.87KN
柱自重 0.78KN
柱：A=5.23 R=1.52 λ=171.05 Φ=0.246
因为在允许范围内所以安全的。
3、楼梯：
用料规格：
上弦、下弦采用∠30×（1.373Kg/m）
Sina==0.59 Cosa==0.81
荷载：
活载 2.0KN/m
踏步 0.3KN
桁架乍重 0.08KN/m
取=2KN/m
上、下弦轴向力取：4.06=0.3=13.53KN
上弦验算：
W=13.53+0.64=14.17KN
M=1/8×1.2×0.42=0.024KN-m
用料：
∠30×30 A=1.749 R=0.59
Co=40 λ=68 Φ=0.8
N/ΦA=×1.749=10.13KN/cm2=101.3N/mm ∠f（可）
下弦及腹体安全可行验算略。

吴江市海盛彩钢活动房厂技术科

浙江美术馆工程

临
时
设
施
及
围
墙
方
案
编制： 庄皓
审核： 楼国水
批准： 楼道安

浙江展诚建设集团股份有限公司
浙江美术馆项目部
二00五年十一月
