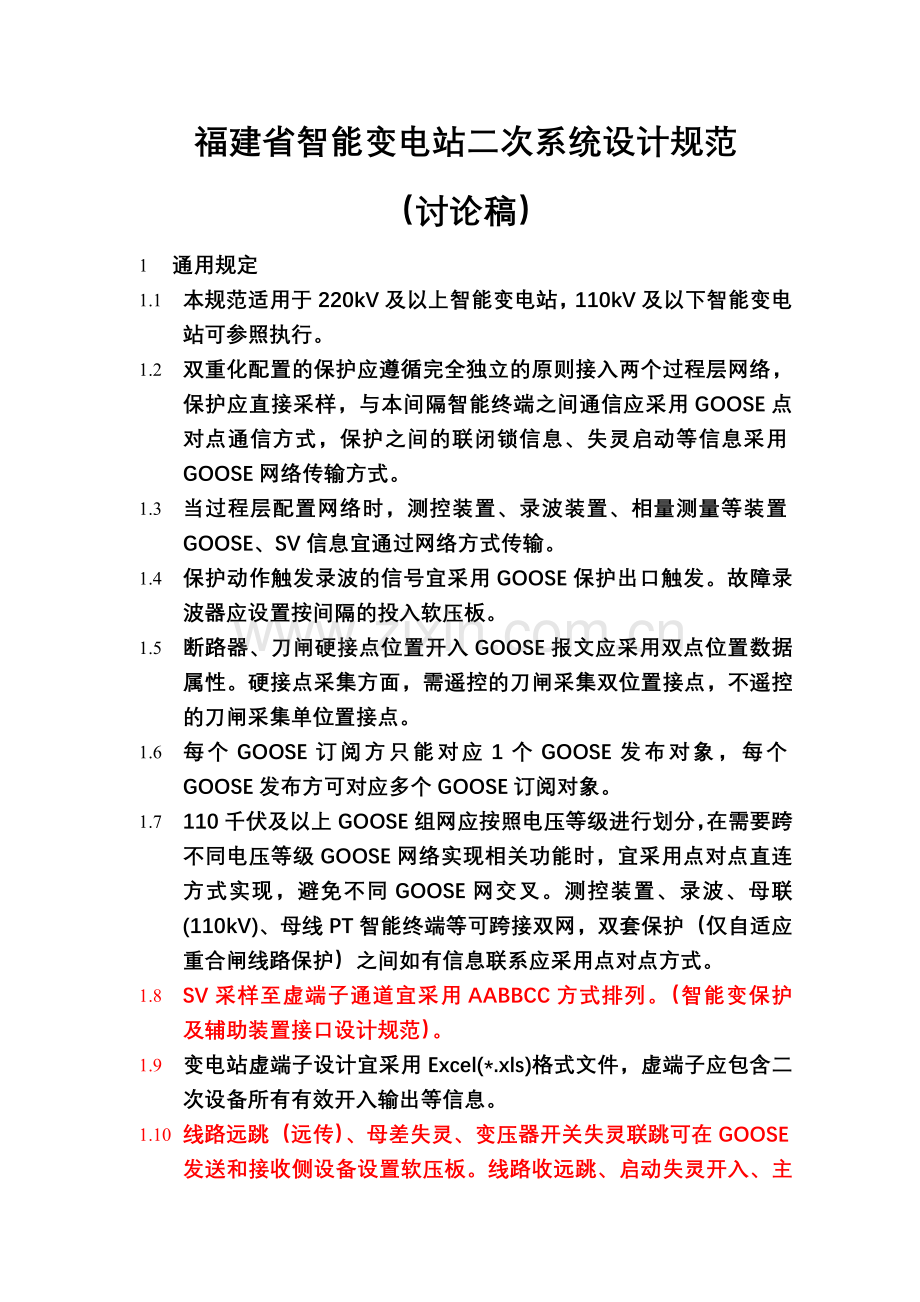

福建省智能变电站二次系统设计规范
（讨论稿）
1 通用规定
1.1 本规范适用于220kV及以上智能变电站，110kV及以下智能变电站可参照执行。
1.2 双重化配置的保护应遵循完全独立的原则接入两个过程层网络，保护应直接采样，与本间隔智能终端之间通信应采用GOOSE点对点通信方式，保护之间的联闭锁信息、失灵启动等信息采用GOOSE网络传输方式。
1.3 当过程层配置网络时，测控装置、录波装置、相量测量等装置GOOSE、SV信息宜通过网络方式传输。
1.4 保护动作触发录波的信号宜采用GOOSE保护出口触发。故障录波器应设置按间隔的投入软压板。
1.5 断路器、刀闸硬接点位置开入GOOSE报文应采用双点位置数据属性。硬接点采集方面，需遥控的刀闸采集双位置接点，不遥控的刀闸采集单位置接点。
1.6 每个GOOSE订阅方只能对应1个GOOSE发布对象，每个GOOSE发布方可对应多个GOOSE订阅对象。
1.7 110千伏及以上GOOSE组网应按照电压等级进行划分，在需要跨不同电压等级GOOSE网络实现相关功能时，宜采用点对点直连方式实现，避免不同GOOSE网交叉。测控装置、录波、母联(110kV)、母线PT智能终端等可跨接双网，双套保护（仅自适应重合闸线路保护）之间如有信息联系应采用点对点方式。
1.8 SV采样至虚端子通道宜采用AABBCC方式排列。（智能变保护及辅助装置接口设计规范）。
1.9 变电站虚端子设计宜采用Excel(*.xls)格式文件，虚端子应包含二次设备所有有效开入输出等信息。

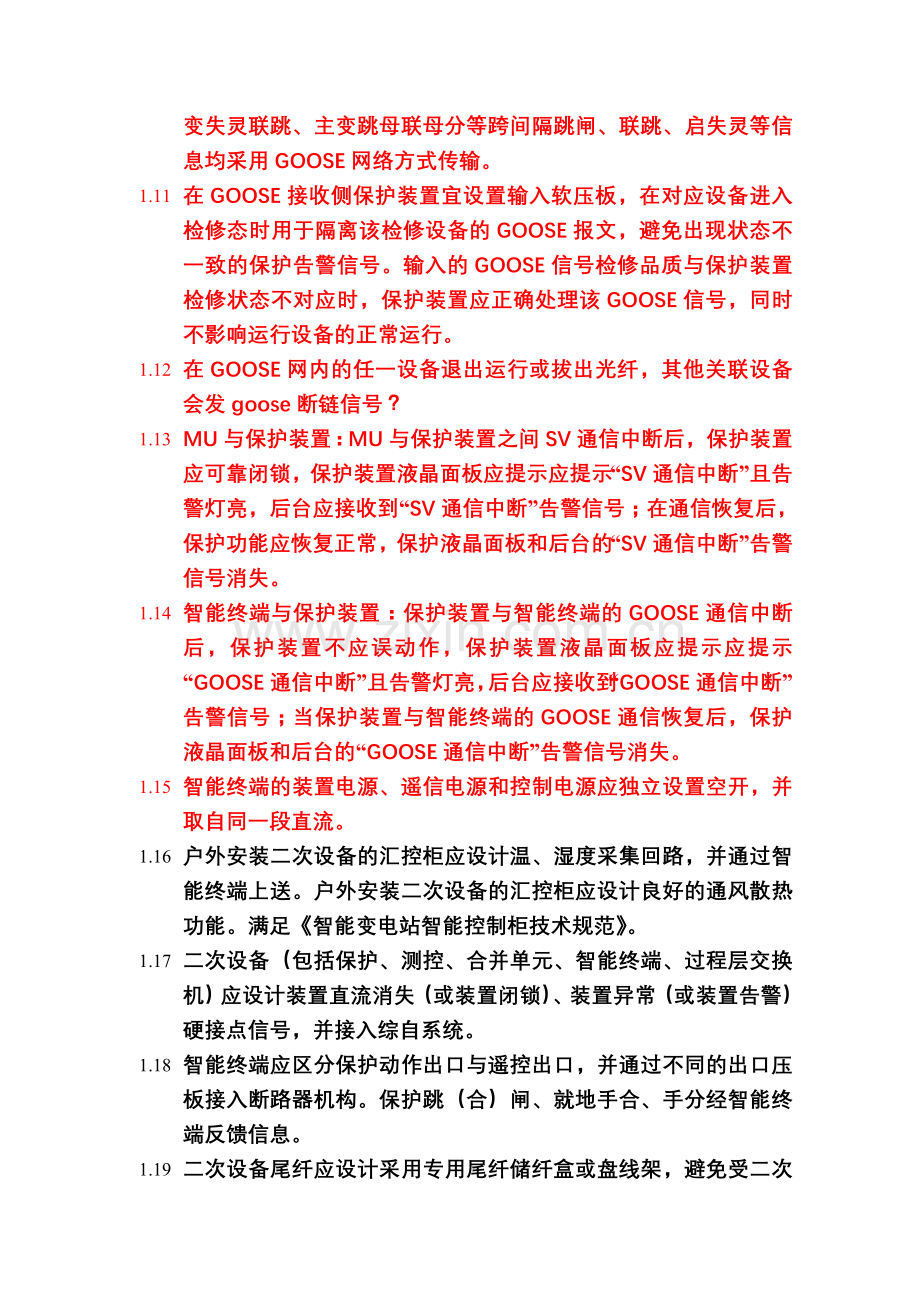

1.10 线路远跳（远传）、母差失灵、变压器开关失灵联跳可在GOOSE发送和接收侧设备设置软压板。线路收远跳、启动失灵开入、主变失灵联跳、主变跳母联母分等跨间隔跳闸、联跳、启失灵等信息均采用GOOSE网络方式传输。
1.11 在GOOSE接收侧保护装置宜设置输入软压板，在对应设备进入检修态时用于隔离该检修设备的GOOSE报文，避免出现状态不一致的保护告警信号。输入的GOOSE信号检修品质与保护装置检修状态不对应时，保护装置应正确处理该GOOSE信号，同时不影响运行设备的正常运行。
1.12 在GOOSE网内的任一设备退出运行或拔出光纤，其他关联设备会发goose断链信号？
1.13 MU与保护装置：MU与保护装置之间SV通信中断后，保护装置应可靠闭锁，保护装置液晶面板应提示应提示“SV通信中断”且告警灯亮，后台应接收到“SV通信中断”告警信号；在通信恢复后，保护功能应恢复正常，保护液晶面板和后台的“SV通信中断”告警信号消失。
1.14 智能终端与保护装置：保护装置与智能终端的GOOSE通信中断后，保护装置不应误动作，保护装置液晶面板应提示应提示“GOOSE通信中断”且告警灯亮，后台应接收到“GOOSE通信中断”告警信号；当保护装置与智能终端的GOOSE通信恢复后，保护液晶面板和后台的“GOOSE通信中断”告警信号消失。
1.15 智能终端的装置电源、遥信电源和控制电源应独立设置空开，并取自同一段直流。
1.16 户外安装二次设备的汇控柜应设计温、湿度采集回路，并通过智能终端上送。户外安装二次设备的汇控柜应设计良好的通风散热功能。满足《智能变电站智能控制柜技术规范》。
1.17 二次设备（包括保护、测控、合并单元、智能终端、过程层交换机）应设计装置直流消失（或装置闭锁）、装置异常（或装置告警）硬接点信号，并接入综自系统。
1.18 智能终端应区分保护动作出口与遥控出口，并通过不同的出口压板接入断路器机构。保护跳（合）闸、就地手合、手分经智能终端反馈信息。
1.19 二次设备尾纤应设计采用专用尾纤储纤盒或盘线架，避免受二次电缆挤压折断，尽量采用单独线槽的设计。尾纤（含尾缆中光纤芯）连接施工应按照四重编号进行标示（线芯编号或回路号/连接的本柜装置及端口,光缆编号/光缆去向，如：1-SV/2-13n/4X 0UT1，EML-232/220kV母联保护柜）。
1.20 应参照国家有关标准，规范智能变电站有关二次回路编号及虚端子，设计中应采用统一的编号。
1.21 系统保护原理图中应包含保护配置、互感器配置等信息，互感器应标明绕组组别、极性和变比等参数。
1.22 宜通过监控系统的逻辑闭锁软件实现全站的防误操作闭锁功能，同时在受控设备的操作回路中串接本间隔的闭锁回路。
1.23 保护装置应按合并单元（含级联）分别设置SV通道投入软压板。
1.24 保护、智能终端应具备远方复归信号功能。
1.25 110千伏单套配置的保护、智能终端、合并单元等智能设备应严格取至同一直流母线，并按被保护的一次设备的直流控制设备分配直流母线。
1.26 采用双绞线B码对时的，宜按柜配置对时回路，每面柜引一根对时电缆。
1.27 同一GOOSE出口压板不应对应多个IED装置。
2 网络设计
2.1 GOOSE网应采用星形网络，宜按电压等级组网，A、B网独立。110kV线路、母联间隔的设备（除母联智能终端外）只接入单网。
2.2 220千伏及以上主变本体智能终端等单套配置的智能终端，宜接入GOOSE A网。单套配置的母设智能终端可接入双网，并实现切换冗余控制和单路告警。
2.3 物理结构独立的GOOSE网络，远方复归命令宜A、B双网传输。

3 线路及断路器保护
3.1 500kV线路应具备远传双重化功能，远传开入、远传跳闸应设置GOOSE软压板。
3.2 500kV断路器保护应有收远传启动失灵/闭重的回路。
3.3 500kV断路器保护及220kV线路保护闭重、智能终端手跳闭重、非电量闭重、母差保护跳闸、失灵保护跳闸、另一套智能终端闭重、收GOOSE三跳令等“或”逻辑后发一总闭重令给断路器/线路保护。压力低闭重采用单独回路。双重化的两套智能终端相互闭重回路采用硬接线实现。

4 母线保护
4.1 3/2接线方式边开关失灵联跳母线上其他开关通过母差保护实现，装置内含灵敏的、不需整定的电流元件（有流判断）并带50ms固定延时的边断路器失灵保护功能。
4.2 220千伏站的220千伏母差保护实现变压器各侧失灵联跳的电流判别和主时延功能。主变高、中压侧（500千伏变压器）断路器失灵联跳功能由主变保护实现，主变保护接收失灵联跳开入（应配置GOOSE接收软压板）经无需整定的电流定值及50ms延时跳主变各侧。
4.3 保护用的双母线接线母联断路器、出线刀闸位置GOOSE报文采用点对点方式传输。
4.4 220kV母线保护母联失灵保护采用母差启动失灵方式，可不设计外部母联保护启动失灵开入。
4.5 双母线接线母联/分段断路器位置应为分裂运行压板与断路器双位置“或”逻辑结果。

5 主变保护
5.1 主变保护应配置不同的GOOSE组网口对应高、中压侧GOOSE网，不同网口应采用相互独立的数据接口控制器，防止GOOSE网交叉。
5.2 主变非电量保护采用常规电缆就地跳闸方式，保护动作信号通过本体智能终端上送至监控后台。
5.3 过负荷启动风冷、过载闭锁有载调压、冷却器全停延时功能由变压器本体实现，信号通过本体集成智能终端上送。
5.4 高阻变压器应配置低压侧绕组电流互感器，实现后备保护功能。

6 测控
6.1 需要具备检同期/无压合闸功能的开关应有线路PT空开跳开闭锁检无压合闸的回路（3/2接线中断路器应考虑两侧PT空开接点）。
6.2 3/2接线中断路器应接收两侧主变/线路间隔PT合并单元电压用于同期功能。
6.3 断路器、刀闸远方/就地合闸回路宜受测控五防DOB接点闭锁。
6.4 测控屏可进行相关操作（非装置面板操作），测控屏上的开关和刀闸配置“远方/就地”把手。
6.5 测控装置的装置直流和开入直流应分开，并经不同空开控制。

7 智能终端
7.1 断路器防跳、跳合闸压力异常闭锁功能由断路器本体实现。断路器本体应提供两组完全独立的压力低闭锁重合闸接点（不应采用重动方式）分别接入两套智能终端。
7.2 线路间隔断路器第二套智能终端合闸出口应并入第一套智能终端合闸回路，当第一套智能终端控制电源未消失时，智能终端应能正常分、合闸。
7.3 两套智能终端装置失电、装置闭锁等状态应交叉告警。单套配置的智能终端装置失电、装置闭锁等信号由相邻间隔互发。
7.4 事故总信号采用跳位TWJ与合后KKJH串联后开入给智能终端或内部软件合成的方式，宜由智能终端1实现。
7.5 智能终端宜采用光B码对时；智能终端发送的外部采集开关量应带时标。
7.6 智能终端的信号应按照省网相关规范命名要求设计。
7.7 智能终端应设计保护跳闸、手合、手跳等信息，并经智能终端上送监控后台。

8 合并单元
8.1 合并单元的级联方式应事先确定，宜采用9-2方式进行合并单元的级联。
8.2 3/2接线间隔PT合并单元应接收母线PT合并单元电压数据（用于测控同期功能）。
8.3 独立的、电气回路上没有直接联系的每组PT二次回路接地点应独立配置就地一点接地，并在就地汇控柜接地铜排上采用独立螺栓固定，不必经击穿保险接地。（区别于常规N600一点接地规定）
8.4 独立的、电气回路上没有直接联系的每组CT二次回路接地点应独立配置就地一点接地，并在就地汇控柜接地铜排上采用独立螺栓固定。
8.5 双母线PT并列功能在母线合并单元实现。程序对PT刀闸位置接点异常造成的状态（00）一般采用保持状态方式处理，考虑PT刀闸操作过程位置状态（00）与该状态类似，易造成PT失压的现象。因此，PT并列宜采用手动并列的方式。母联位置宜由GOOSE网传送，220千伏双母线电压推荐并列逻辑（手动方式）
序号
状态
分段位置（开关、刀闸串联逻辑）
母联刀闸1
母联刀闸2
母联开关
1
1 0
1 0
1 0
有效合位
3
-
-
0 1
有效分位
4
其它
非法状态
备注
非法状态，维持原并列状态，GOOSE输出“母联位置告警”；
若初始上电即为该状态，则电压通道无效
母联位置状态定义
序号
状态
并列结果
I并给II
II并I
不并
分段位置（开关、刀闸串联逻辑）
1
-
-
-
有效分位
不并
2
1
0
0
有效合位
I并II
3
0
1
0
有效合位
II并I
4
0
0
1
有效合位
不并
5
其他
有效合位
维持原并列状态，PT并列把手异常告警
6
-
-
-
非法状态
维持原并列状态，分段位置异常告警
7
备注
若初始上电即为非法状态，则电压通道无效
PT并列逻辑（双母手动方式）
8.6 双母线PT切换功能由间隔合并单元实现。间隔合并单元接收母线PT合并单元电压SV（含双母线电压），同时从GOOSE网接收该间隔刀闸位置信息进行电压切换，推荐典型切换逻辑。
序号

I母隔刀
II母隔刀
母线电压输出
报警说明

状态
合
分
合
分

0
上电
0\1
0\1
0\1
0\1
I、II母刀闸均异常时输出I母电压；其他情况与以下相同。
I、II母刀闸均异常时，报I、II母刀闸异常；只有一把刀闸异常时报该刀闸异常；（与以下同）

1
运行中
0
0
0
1
I母电压
I母刀闸异常

2
运行中
0
0
1
0
II母电压
I母刀闸异常

3
运行中
0
0
1
1
上一状态
I、II母刀闸异常

4
运行中
0
1
0
0
II母电压
II母刀闸异常

5
运行中
0
1
0
1
（或，上一状态） 输出0
I、II母刀闸同时不动

6
运行中
0
1
1
0
II母电压
无

7
运行中
0
1
1
1
II母电压
II母刀闸异常

8
运行中
1
0
0
0
I母电压
II母刀闸异常

9
运行中
1
0
0
1
I母电压
无

10
运行中
1
0
1
0
I母电压
I、II母刀闸同时动作

11
运行中
1
0
1
1
I母电压
II母刀闸异常

12
运行中
1
1
0
0
上一状态
I、II母刀闸异常

13
运行中
1
1
0
1
I母电压
I母刀闸异常

14
运行中
1
1
1
0
II母电压
I母刀闸异常

15
运行中
1
1
1
1
上一状态
I、II母刀闸异常

16
运行中
0
0
0
0
上一状态
I、II母刀闸异常
