景观设计专业制图深度

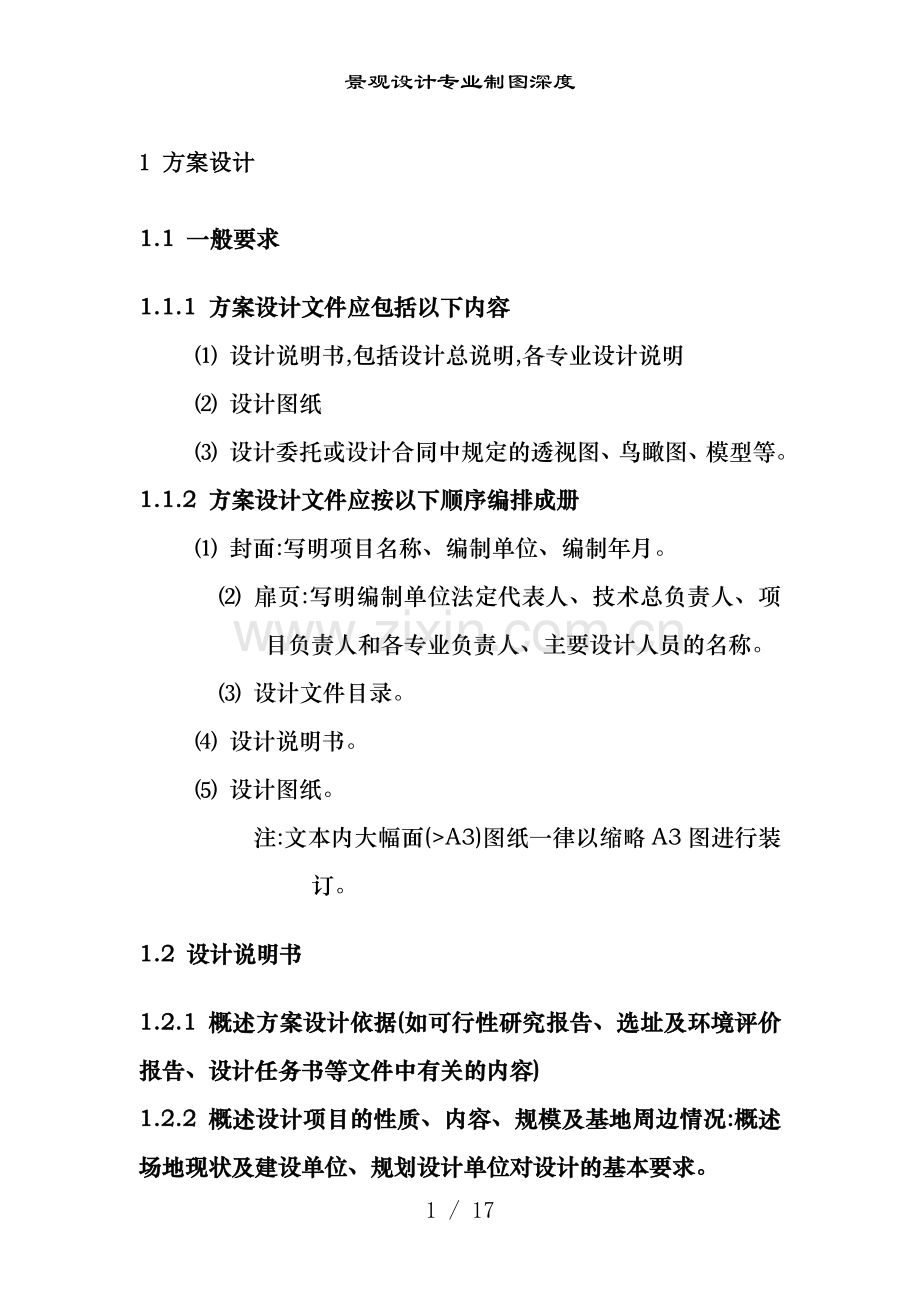

1 方案设计
1.1 一般要求
1.1.1 方案设计文件应包括以下内容
⑴ 设计说明书,包括设计总说明,各专业设计说明
⑵ 设计图纸
⑶ 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。
1.1.2 方案设计文件应按以下顺序编排成册
⑴ 封面:写明项目名称、编制单位、编制年月。
⑵ 扉页:写明编制单位法定代表人、技术总负责人、项目负责人和各专业负责人、主要设计人员的名称。
⑶ 设计文件目录。
⑷ 设计说明书。
⑸ 设计图纸。
注:文本内大幅面(>A3)图纸一律以缩略A3图进行装订。
1.2 设计说明书
1.2.1 概述方案设计依据(如可行性研究报告、选址及环境评价报告、设计任务书等文件中有关的内容)
1.2.2 概述设计项目的性质、内容、规模及基地周边情况:概述场地现状及建设单位、规划设计单位对设计的基本要求。

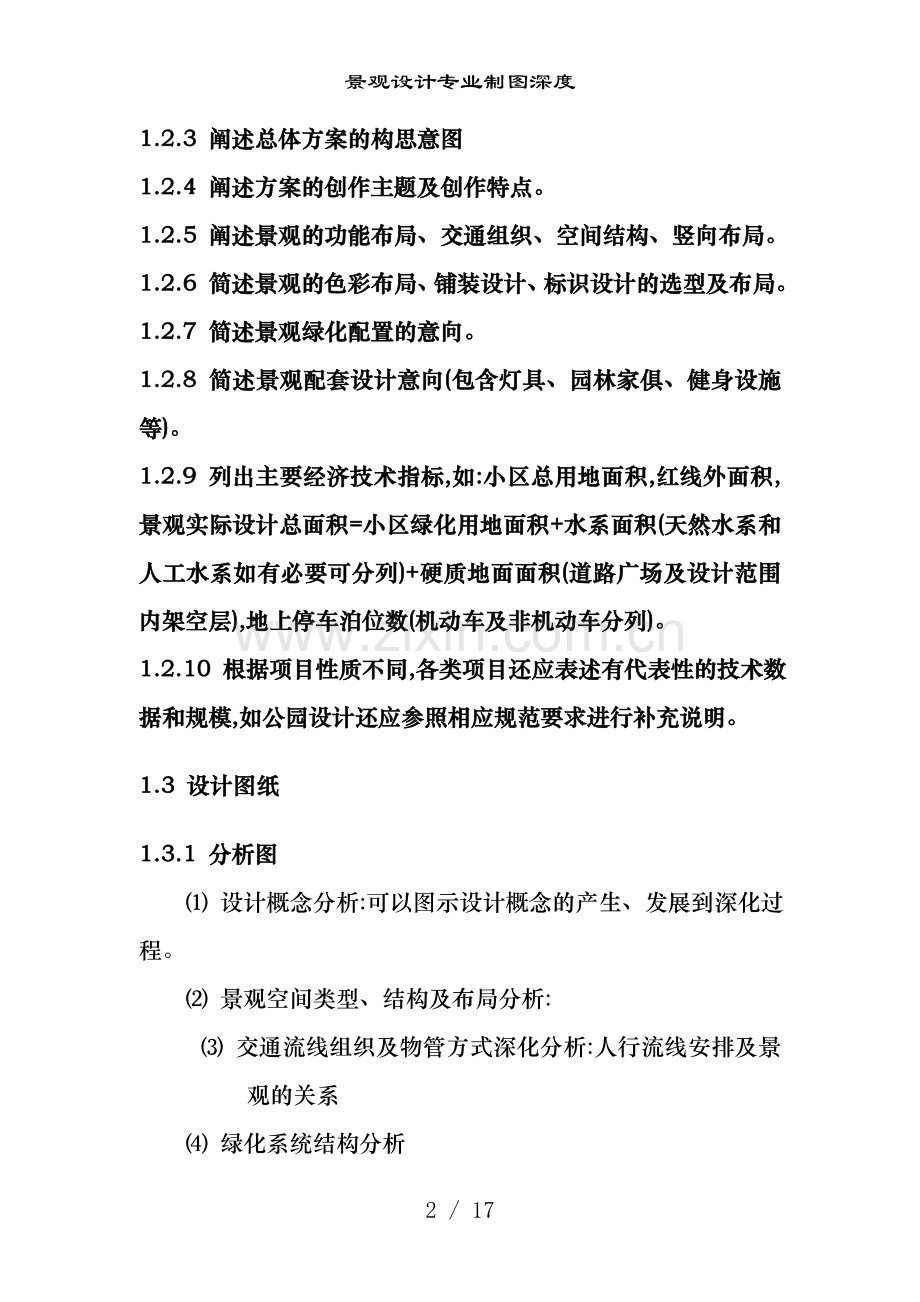

1.2.3 阐述总体方案的构思意图
1.2.4 阐述方案的创作主题及创作特点。
1.2.5 阐述景观的功能布局、交通组织、空间结构、竖向布局。
1.2.6 简述景观的色彩布局、铺装设计、标识设计的选型及布局。
1.2.7 简述景观绿化配置的意向。
1.2.8 简述景观配套设计意向(包含灯具、园林家俱、健身设施等)。
1.2.9 列出主要经济技术指标,如:小区总用地面积,红线外面积,景观实际设计总面积=小区绿化用地面积+水系面积(天然水系和人工水系如有必要可分列)+硬质地面面积(道路广场及设计范围内架空层),地上停车泊位数(机动车及非机动车分列)。
1.2.10 根据项目性质不同,各类项目还应表述有代表性的技术数据和规模,如公园设计还应参照相应规范要求进行补充说明。
1.3 设计图纸
1.3.1 分析图
⑴ 设计概念分析:可以图示设计概念的产生、发展到深化过程。
⑵ 景观空间类型、结构及布局分析:
⑶ 交通流线组织及物管方式深化分析:人行流线安排及景观的关系
⑷ 绿化系统结构分析
注:分析图纸的内容及数量可根据项目具体要求进行增减。
1.3.2 总平面图
⑴ 方案设计总平面图
⑵ 竖向设计总平面:表明设计主要高差关系.
⑶ 绿化布置意向总平面
⑷ 照明设计意向平面
⑸ 铺装色彩及分布意向设计平面
⑹ 景观标识设计平面布置图
1.3.3 区域放大平面、剖面及细部表现
⑴ 小区主要出入口景观设计
⑵ 小区中心区(组团中心)景观设计
⑶ 小区特色组团中心或典型宅间区景观
⑷ 典型住宅单元入口景观设计
⑸ 水景设计
1.3.4 效果图或鸟瞰图
⑴ 小区主要出入口及沿街面
⑵ 小区中心景区
⑶ 小区围墙等其他合同要求的重要景点
2 扩初设计
2.1 一般要求
2.1.1 扩初设计文件应包括以下内容
⑴ 设计说明书,包括设计总说明,各专业设计说明,(应附主要设备及材料表)
⑵ 设计图纸。
⑶ 概算书。(附件根据合同要求)
2.1.2 初步设计文件应按以下顺序编制成册
⑴ 封面:写明项目名称﹑编制单位﹑编制年月。
⑵ 扉页:写明编制单位法定代表人,技术总负责人,项目负责人和专业负责人的姓名,并经上述人员签署或授权盖章。
⑶ 设计文件目录。
⑷ 设计说明书。
⑸ 设计图纸。(可另单独成册)
⑹ 概算书。(可另单独成册)
2.2 设计说明书
2.2.1 设计依据及设计要求。(可参照标准版)
⑴ 摘述设计任务书和其他依据性资料中本景观设计有关的内容,如甲方对扩初设计的批准发函,规划及建筑平面的依据。
⑵ 简述甲方及其他相关部门或单位对景观设计的要求。
2.2.2 设计说明
⑴ 工程的项目规模及项目组成(分期建设情况)。合作设计应说明承担的设计范围及分工。
⑵ 简述初步设计的概念及设计原则。
⑶ 景观总体布局:表述景观的结构及构架组成,整体性及组团的关系。
⑷ 景观竖向设计
表述小区内地形改造原则及方法。
表述小区内道路广场的竖向设计包含排水﹑坡度﹑高差。
⑸ 小区道路规划及交通组织
可依据规划内容及文件表述小区内道路组织关系。
景观游线及功能路线的组织情况,道路等级的设置等。道路及广场铺装及基础构造作法说明。
⑹ 景观水系的设计
表述水景的特征及水系循环组织情况。
表述特殊水体。如游泳池设计。
水体构造及防水处理。
⑺ 景观小品的设计
构筑物造型,用材及其周围环境的关系,小品构造及结构说明。
⑻ 其他:如商业街﹑门卫等。同⑺。
⑼ 植栽设计说明。
⑽ 景观内照明及背景音响设置说明,灌溉说明。
2.2.3 技术经济指标
对需分期建设的工程,说明分期内容和对续建﹑扩建的考虑及相关衔接措施。
表1 主要经济技术指标
序号
名称
单位
数量
备注
1
总用地面积
K㎡
(或㎡)
2
红线外面积
㎡
如商业街超出红线外面积
3
建筑基底面积
㎡
参照建筑指标
4
主要道路面积
㎡
6m以上道路,主要环路。
5
铺装面积
㎡
含宅间道路,广场。
6
水体面积
㎡
红线﹑蓝线范围内水系面积。
7
绿化面积
㎡
除道路,水体,建筑基底外面积。
8
停车泊位数
机动车位
非机动车为
辆或㎡
仅指地上部分占用绿地的车位。
仅指地上部分占用绿地的车位
9
围墙长度
㎡
2.3 设计图纸
2.3.1 区域位置图(根据需要绘制)
2.3.2 总平面图(1:500,1:1000,1:800,1:1000)
① 景点名称 ②景观小品及绿化布置 ③红线﹑蓝线 ④坐标网格
2.3.3 分区平面详图(1:200,1:250,1:300)
⑴ 平面布置及索引图。
① 景观小品及绿化布置。
② 局部放大节点范围及索引标注。
③ 主要出入口位置及围墙围闭界线。
④ 建筑底层小院范围。
⑤ 坐标网格
⑥ 风玫瑰
⑦ 主要广场及小品构筑物的名称。
⑧ 用地红线,河道蓝线。
⑨ 绿地内等高线。
⑵ 平面道路广场位置图。(应隐掉绿化层)
① 场地周边及基地范围内道路主要坐标或定位尺寸。主要广场及小品等构筑物的位置﹑名称﹑主要坐标或定位尺寸。
② 建筑底层小院的位置及主要尺寸。
③ 坐标网格及文字说明。
④ 风玫瑰。
⑤ 消防登高场地及消防流线示意。
⑶ 平面竖向设计图
① 场地周边及场地内道路﹑广场﹑水系主要控制点,标高及交接面控制情况。
② 地形等高线。
③ 风玫瑰。
④ 排水方向
⑷ 平面铺装索引及布置图
① 反映铺装材料在总体中的分布结构,总体色调结构。
② 局部铺装如较复杂可索引至详图部分的铺装放大平面。
③ 坐标网格。
④ 风玫瑰。
⑸ 景观照明及背景影响总平面布置图
① 灯具平面位置(按图例)。
② 控制联线(开关时间)。
③ 背景音箱位置。
④ 灯具选型
⑤ 灯具﹑音箱﹑数量表(按合同要求)。
⑹ 景观灌溉点布置
① 手动埋地式洒水栓布置。
② 自动喷灌位置。
2.3.3 局部节点放大详图(可根据节点复杂程度增减图纸,以表达清楚为准)
⑴ 景点平面详图应包含以下内容
① 节点及其主要构筑物的定位尺寸(坐标方格网及大地坐标),标高(绝对标高﹑相对标高应注明±0.00及绝对标高的关系)。
② 如节点内有水系应表示驳岸。
③ 铺装控制线。
④ 标明指北针。
⑤ 由项目组自行决定加绘索引平面图。
⑵ 景点立面及剖面详图
应绘制主要立面,图上应标明。
① 及平面位置对应的编号或轴线。
② 表明总高度尺寸,注明地坪标高,花池﹑座椅﹑景墙﹑跌水系构筑物项标高(完成面)。
③ 根据复杂程度增加局部立面。
⑶ 剖面图
剖面图应剖在比较复杂的部位,应清楚剖到或看到相关部分,可结合立面图做立剖图。①高度尺寸及其他必需尺寸。
2.3.4 同建筑小品(包含地下车库上人出口,门卫室等)
⑴ 平面图
① 表明承重和非承重墙,柱(壁柱),轴线或轴线编号。(简单小品可省略)
② 标明主要结构和建筑构配件的位置(如墙﹑柱﹑门窗﹑幕墙)位置;天窗﹑楼梯﹑中庭及上空﹑地坑﹑阳台﹑雨蓬﹑平台﹑台阶﹑坡道﹑变形缝的位置;当围护结构为幕墙时,应标明幕墙及主体结构的关系。
③ 表明主要建筑设备的位置和配置。
④ 注明房间的名称及简单的家具配置。(卫生间﹑座椅等)。
⑤ 标明轴线间尺寸,外包轴线总长及其它尺寸及轴线的关系。
⑥ 标明室内﹑外地面的标高的关系。
⑦ 标明指北针(画在底层平面)。
⑧ 标明剖切线及编号(画在底层平面)。
⑨ 顶部处理平交复杂的应绘制顶视图或相关表达的图纸。
⑵ 立面图
应绘制主要立面,立面图上应标明:
① 建筑两端部的轴线和编号。
② 表明总高度尺寸,注明室内外地坪及屋顶,女儿墙标高。
③ 根据项目需要可增加局部立面。
⑶ 剖面图
剖面应剖在层高﹑层数不同,内外空间比较复杂的部位。
剖面图应表示清楚剖到或看到的各相关部分,应表示:
① 内外﹑墙﹑柱﹑轴线和编号。
② 地面标高(完成面)至建筑女儿墙或墙顶的总高度,以及其他必需尺寸。
⑷ 透视图及轴测图
当建筑小品或构筑物整体或局部较复杂时,可加绘透视图或轴测图,也可引用图片说明。
2.3.4 铺装大样图
扩初阶段应选择重点区域,绘制铺装大样,清楚应包含:
① 铺装交接平面。
② 材料规格﹑色彩。
③ 铺装纹样或标准单位。
④ 必要时可增加断面详图。
2.3.5 景观标识﹑家具及游戏器械
① 自行设计的应绘制小品平﹑立面,写明材料及颜色。
② 选用成品或图片的应标明引用图案或图片。图片只有效果图的应加绘立面及平面。必要时画出剖面。
③ 标识(指示牌﹑垃圾桶)﹑家具及游戏器械布置平面图。
2.3.6 结构
① 对于较复杂或难度较大的小品或构筑物,如室外上人平台等,应提出结构设计方案等详图。
2.3.7 种植设计
种植设计图
① 清楚表示种植空间及搭配关系。
② 重点区域植物配置﹑名称,可补绘制大比例平面图。
③ 苗木名称清单。
3 施工图设计
3.1 一般要求
3.1.1 施工图设计文件应包括以下内容:
⑴ 图纸目录
⑵ 施工图说明
⑶ 设计图纸
⑷ 合同约定的其他文件
3.2 施工图设计说明
3.2.1 施工图设计的依据性文件,批文和相关规范。
3.2.2 项目概况
内容一般应包括项目名称﹑建设地点﹑建设单位﹑项目实际设计面积﹑项目总用地面积﹑绿地面积等。
3.2.3 设计标高
本工程的标高系统,相对标高及总图绝对标高的关系以及场地排水情况。
3.2.4 用料说明及建筑装饰说明(如架空层等)
⑴ 景观小品﹑亭子﹑花架装饰作法。
⑵ 铺地材料做法。
⑶ 其他说明。如标识系统﹑井盖﹑游戏器械造用说明。
3.2.5 对采取新技术,新材料的作法说明及特殊造型小品和必要的构造说明。
3.2.6 特殊做法说明。
3.2.7 园建小品中特殊要求的作法,及建筑相关的防水等作法应说明。
3.2.8 对于园建小品中的幕墙工程,应单独画出幕墙的立面,分格示意。开启部位及方式示意图。幕墙工程包括玻璃﹑金属石材等,及玻璃雨棚工程应由具行业专业资质的单位承担设计和施工,不在本“深度规定”之内。
3.3 设计图纸
3.3.1 总平面图(根据项目需要可另出定位图,竖向图等)
⑴ 现状保留的建筑物及大树。新建建筑的底层平面。
⑵ 放线坐标网,坐标值。
⑶ 场地四界的测量坐标及道路红线和和河道蓝线的位置。
⑷ 场地周边原有及规划道路的位置(主要坐标及定位尺寸)以及主要建筑物和构筑物的名称﹑位置﹑层数。
⑸ 新建建筑物﹑构筑物(人防工程﹑地下车库﹑贮水池等隐蔽工程以虚线表示)的名称或编号﹑层数,底层有小院的应表示范围。
⑹ 场地内主要景点及主要景观构筑物的名称﹑位置。
⑺ 场地内绿化布置。
⑻ 风玫瑰图或指北针。
⑼ 分区范围及索引。
3.3.2 分区平面详图(当项目面积较小时,可及总平面图合并)
⑴ 平面布置及索引图。
① 场地内绿化布置。
② 景观小品及构筑物名称﹑景点名称。
③ 绿地内等高线。
④ 设计水系驳岸。
⑤ 分区位置,范围以及在总平面图中的索引位置。
⑥ 铺装控制线。
⑦ 放线坐标网。
⑧ 局部放大平面或小品的索引一般使用编号,可列出名称编号表。
⑨ 风玫瑰或指北针。
⑩ 必要的图例。
⑵ 平面定位图
① 分区范围内地景观设计范围内的道路及转弯半径。排水沟等定位及相关尺寸。
② 分区范围内景观﹑广场﹑景观构筑物的相关尺寸和定位(坐标或相互关系)
③ 绿地内地形等高线(等高线定位可根据项目情况放在竖向设计图中)。
④ 水系定位采用坐标结合局部方格网。
⑤ 坐标网格。
⑥ 风玫瑰或指北针。
⑵ 竖向图
① 分区范围内道路﹑广场﹑构筑物﹑标高及排水方向。
② 水系的设计水位标高,最高水位标高,最低水位标高, 水 标高,水位有落差位置的交接界面标高。
③ 景观交接面详面标高。
④ 绿地范围内等高线,最高点标高及排水方向。
⑤ 排水井,雨水收集口的位置。
⑥ 坐标网格。
⑦ 指北针或风玫瑰。
⑶ 平面铺装位置及索引图
① 反映铺装材料在平面中的分布。
② 不同铺装的交接面情况(必要的加绘详图,应放大,并做好索引)
③ 道牙收边的交接。
④ 铺装材料表。应包含名称﹑面积﹑做法等信息。
⑤ 指北针或风玫瑰。
3.3.3 局部景观详图
⑴ 局部平面详图应包含以下内容(1:50,1:100,1:150)
① 小详细定位尺寸,标高(如表达内容过多,可分图表示)
② 铺装详细大样。
③ 指北针。
④ 及其他种配合的设备等在平面上的位置。
⑵ 立面﹑立剖面大样详细图
应绘制主要立面及需表达清楚的内容。图纸中应包含如下内容
① 及平面位置对应的编号或轴线。
② 立面外轮廓及主要结构和构造部件的位置和必要的控制标高。如墙顶﹑座椅顶端,道牙﹑栏杆﹑柱顶﹑花池等。以及其他装饰构件;注三道尺寸。
③ 立面装饰用料名称或代号,构造节点详图索引。
④ 各方向立面应绘制齐全,但差异小,左右对称的立面或部分不难推断的立面可省略。
⑤ 平面图中不能表达的内容,应在立面图中标注。
⑶ 详图
① 台阶﹑花池﹑树池﹑驳岸等局部放大和构造详图。
② 特殊的详图,如属另行委托设计加工者,应按所需绘制出相应图纸及说明。如雕塑﹑幕墙﹑装饰小品等)
③ 对于建筑装饰吃力及及构造有密切关系的建筑,应绘制出包含建筑局部的详图。
⑷ 同样的建筑小品或构筑物的平﹑立﹑剖面绘制应基本遵循建筑制图规定,以下略。
