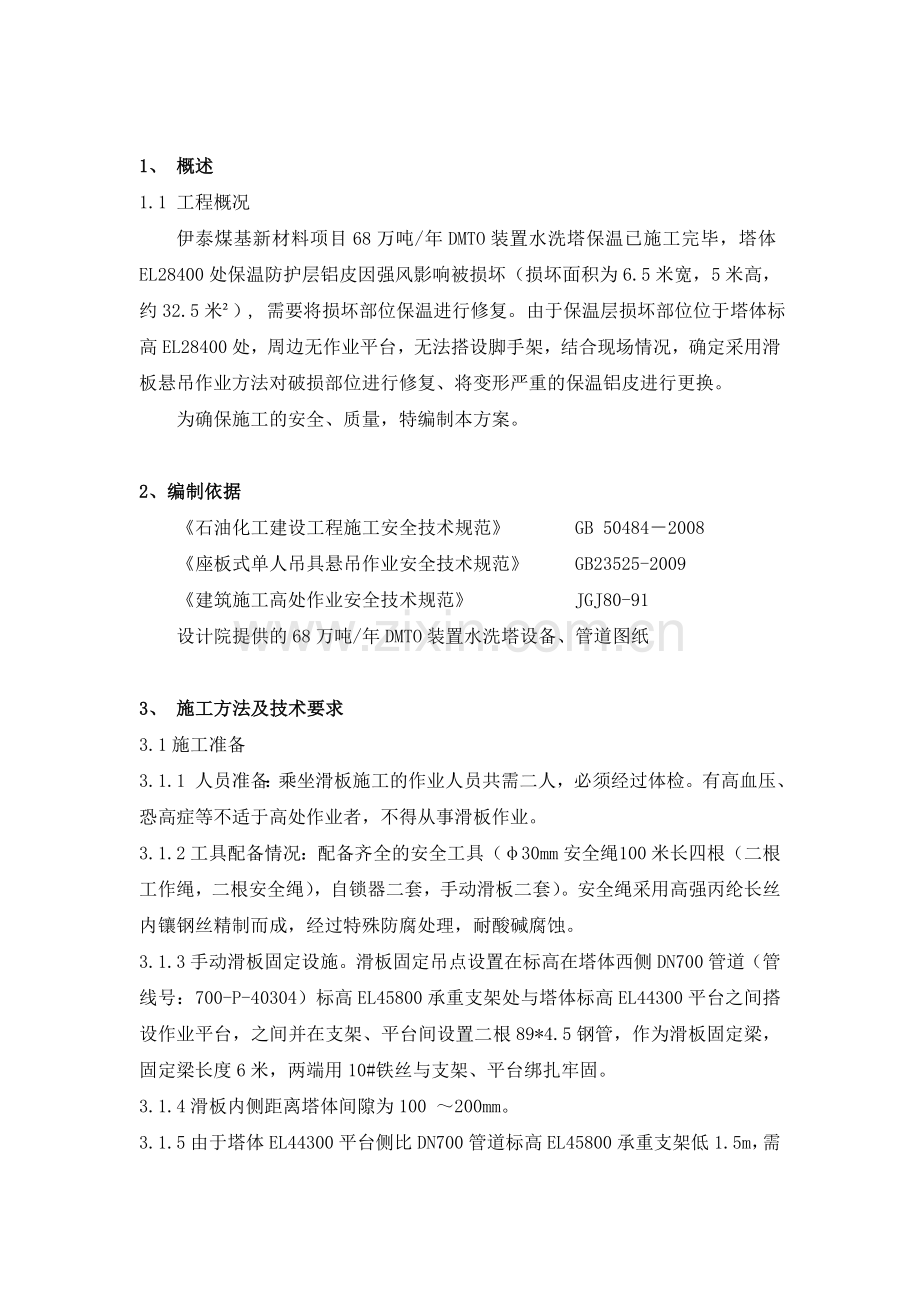

水洗塔滑板施工方案.doc

1、 概述
1.1 工程概况
伊泰煤基新材料项目68万吨/年DMTO装置水洗塔保温已施工完毕，塔体EL28400处保温防护层铝皮因强风影响被损坏（损坏面积为6.5米宽，5米高，约32.5米²）, 需要将损坏部位保温进行修复。由于保温层损坏部位位于塔体标高EL28400处，周边无作业平台，无法搭设脚手架，结合现场情况，确定采用滑板悬吊作业方法对破损部位进行修复、将变形严重的保温铝皮进行更换。
为确保施工的安全、质量，特编制本方案。

2、编制依据
《石油化工建设工程施工安全技术规范》 GB 50484－2008
《座板式单人吊具悬吊作业安全技术规范》 GB23525-2009
《建筑施工高处作业安全技术规范》 JGJ80-91
设计院提供的68万吨/年DMTO装置水洗塔设备、管道图纸

3、 施工方法及技术要求
3.1施工准备
3.1.1 人员准备：乘坐滑板施工的作业人员共需二人，必须经过体检。有高血压、恐高症等不适于高处作业者，不得从事滑板作业。
3.1.2工具配备情况：配备齐全的安全工具（φ30mm安全绳 100米长四根（二根工作绳，二根安全绳），自锁器二套，手动滑板二套）。安全绳采用高强丙纶长丝内镶钢丝精制而成，经过特殊防腐处理，耐酸碱腐蚀。
3.1.3手动滑板固定设施。滑板固定吊点设置在标高在塔体西侧DN700管道（管线号：700-P-40304）标高EL45800承重支架处与塔体标高EL44300平台之间搭设作业平台，之间并在支架、平台间设置二根89*4.5钢管，作为滑板固定梁，固定梁长度6米，两端用10#铁丝与支架、平台绑扎牢固。
3.1.4滑板内侧距离塔体间隙为100 ～200mm。
3.1.5由于塔体EL44300平台侧比DN700管道标高EL45800承重支架低1.5m，需要在塔体EL44300平台侧搭设1.5m高脚手架支撑固定梁，以使滑板固定梁保持水平。脚手架立杆、横杆均为双架杆，立杆底部必须设置钢垫板，钢垫板厚度大于10毫米，并在紧贴钢平台格栅板表面位置设置扫地杆。
3.2施工方法
3.2.1施工作业前，负责人必须认真检查机械设备、用具、绳子、坐板、安全带有无损坏及其他各种风险，确保各种用具性能良好、无异常，方能上岗操作。
3.2.2操作绳、安全绳必须分开生根并扎紧系死，靠固定梁处要加垫软物，防止因磨损而断绳，绳子下端一定要接触地面，放绳人同时也要系临时安全绳。
3.2.3施工员上岗前要穿好工作服，戴好安全帽，上岗时要先系安全带，再系保险锁（安全绳上），尔后再系好卸扣(操作绳上）， 同时坐板扣子要打紧、固死。
3.2.4下绳时，施工负责人和监护人员要给予指挥和帮助。
3.2.5操作时辅助用具要放到工具兜内并扎紧扎牢，以防坠落伤人，同时严禁嘻笑打闹和携带其它无关物品；
3.2.6塔上、地面监护人员要坚守在施工现场，切实履行职责，随时观察操作绳、安全绳的松紧及绞绳、串绳等现象，发现问题及时采取措施进行处置。
3.2.7地面监护人员要尽职尽责做好监护工作，不得在施工现场看书看报玩手机，同时做好地面安全警戒，防止无关人员进入作业区域，影响施工。
3.2.8操作绳、安全绳需移位、上下时，监护人员及辅助工人要一同协调安置好，不用时需把绳子打好捆紧。
3.2.9施工员落地时，要先察看一下地面、塔壁的设施，操作绳、安全绳的定位情况，待地面监护人员处理、调整，同意后方可缓慢下降，直至地面。
3.2.10施工作业人员要注意成品保护，不得损坏现场其它各种设施。
3.2.11高空作业人员和监护人员必须服从施工负责人的统一指挥。

4、安全技术措施
4.1落实“三宝”防护措施。进入施工现场的人员必须正确佩戴，尤其是要系好帽带、防止脱落，使其在高处坠落或物体打击时起到保护作用。
4.2悬空作业人员必须系好安全带，并确保高挂低用。
4.3滑板使用过程中要做好日常检查和维修保养。每天开始滑板及高处作业前，施工、安全人员必须对所有的滑板组成件进行仔细检查，确认滑板的升降机构，控制设备和保险设备必须完好、无异常后，方可开始滑板作业。
4.4由于滑板作业人员作业条件受限，保温铝皮等材料的运输传递需由其他保温人员使用绳索进行吊装，并输送到塔体的安装使用部位。材料吊装运输时要保持动作平稳，以免对滑板作业人员造成伤害。
4.5安全、技术管理人员要对滑板作业人员应进行必要的培训及交底。一个滑板只允许一个人做业。
4.6滑板作业应避开炎热的天气时段，及大雨、强风等恶劣天气。夜间不得从事滑板作业施工。滑板作业人员在施工过程中如有不适，应立即停止作业，降至地面，避免发生意外。
4.7滑板作业时，禁止进行撬、拨、推拉、冲击等危险性较大的作业。，照明光线不足，。
4.8每天下班前，对滑板作业部位上方的脚手架、平台进行认真检查和清理。避免高空坠物发生。
4.9施工过程中作业人员要严格执行操作规程，附近和下方不得有人作业和通行，作业区域应设置警戒线，非作业人员不得入内。
4.10滑板作业人员应系安全带或安全绳，安全带的一另端应系于安全绳上。

5、施工机具及措施用料
5.1施工机具见下表
施工机具一览表
序号
名称
型号或规格
单位
数量
备 注
1
汽车吊
50吨
台
1
吊装
2
工作绳
φ30mm，高强丙纶长丝内镶钢丝
米
200
2根*100m长
3
安全绳
米
200
2根*100m长
4
麻绳
φ20mm
米
300
吊卸材料
5
滑轮
2t
个
3

6
自锁器

套
2

7
手动滑板

套
2

8
棘轮扳手

把
10

9
扭力扳手

把
3

10
安全带
双大钩五点式
条
8

11
对讲机

部
4

12
手枪钻

台
2

13
拉铆抢

把
2

5.2施工措施用料见下表

施工措施用料一览表
序号
名称
型号或规格
单位
数量
备 注
1
无缝钢管
φ89×4.5×6000m
根
2

2
架杆管
φ48×3.2×6000mm
t
3

3
直角扣件
φ48
套
100

4
对接扣件
φ48
套
50

5
旋转卡扣
φ48
套
50

6
钢跳板
250×40×200mm
块
20

7
铁 丝
10#
Kg
50

8
铝皮

米²
32.5

6、施工劳动力计划
工 种
人数
工 种
人数
施工队长
1名
起重工
2名
技术员
1名
保温工
4名
架子工
4名
安全员
2名

合 计
14名
