IPTV机顶盒工作原理.ppt

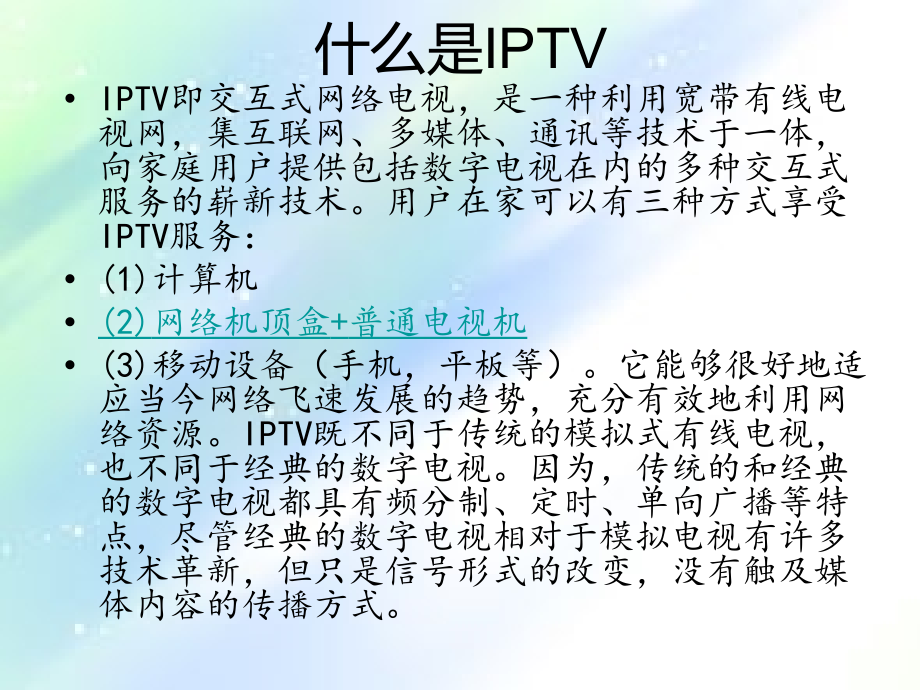

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,IPTV机顶盒工作原理,什么是IPTV,IPTV,即交互式网络电视，是一种利用宽带有线电视网，集互联网、多媒体、通讯等技术于一体，向家庭用户提供包括数字电视在内的多种交互式服务的崭新技术。用户在家可以有三种方式享受,IPTV,服务：,(1),计算机,(2),网络机顶盒,+,普通电视机,(3),移动设备（手机，平板等）。它能够很好地适应当今网络飞速发展的趋势，充分有效地利用网络资源。,IPTV,既不同于传统的模拟式有线电视，也不同于经典的数字电视。因为，传统的和经典的数字电视都具有频分制、定时、单向广播等特点，尽管经典的数字电视相对于模拟电视有许多技术革新，但只是信号形式的改变，没有触及媒体内容的传播方式。,什么是IPSTB机顶盒STB（Set-top-box）顾名思义是放在电视机上的盒子，源于数字电视。它是一种将数字电视信号转换成模拟信号的变换设备。随着IPTV的发展,出现了基于Internet协议(IP)的机顶盒，IP 机顶盒不仅可以提供与大多数有线或卫星电视机顶盒相同的功能，而且还可以使用当前互联网和基于IP的网络设施。另外，立足于双向的IP 网络还可以本能地支持一系列的应用和交互式服务,。,IPSYB结构图,STB工作原理,即上行处理的逆向还原过程，接收数,字电视信号和处理MPEG-2标准的数字视,/音频信号，并将其转换成为模拟信号,STB工作原理-具体描述,1.高频头接收广电有线网络的高频信号，然后通过QAM解调器完成信道解码，再从载波中分离出包含视频、音频信号和其他数据信息的传送流,2.传送流中一般包含多个视频流、音频流和其他的数据信息,3.解复用器用来区分不同的数字电视节目，提取相应的视频、音频流和数据流，并送入MPEG-2解码器和对应的解析软件，然后完成数字信息的还原,4.付费电视，则需条件接收模块对音频、视频流实现解扰，并采用含记账功能和含有识别用户的智能卡保证合法用户观看电视,5.MPEG-2解码器完成音频、视频信号的解压缩，经视频编码器和音频D/A变换还原出模拟音频、视频信号，在电视机上显示高质量图像，并提供多声道立体声节目,STB工作原理-调谐模块（tuner）,调谐模块：通过天线接收到射频信号并下行变频为中频信号，高频头是通过I2C总线技术来控制进行选台的（调谐）,STB工作原理-MPEG-TS解复用,信源进入电视网络前完成信道编码和信源编码，为了提高信道利用率，使多个信号沿同一信道传输互不干扰，称为多路复用,频分多路复用-模拟通信，时分多路复用-数字通信,MPEG-TS解复用：接收MPEG-TS流，并抽出节目PES数据，包括视频PES、音频PES、数据PES，并将音频和视频数据直接送给MPEG-2解码器进行解码,解复用模块：包括解扰（解密）引擎，可对加扰的数据进行解扰，其输出是已解扰PES,STB工作原理-解调与信道解码,中频信号经滤波、放大、A/D转换为数字信号后送入QAM解调模块进行解调,DVB的信道编码采用RS（reed solomon外编码）+卷积交织（内编码）方式，调制采用64QAM方式,机顶盒必须要完成QAM解调，RS解码和解交织（纠错处理），并输出MPEG传输流的串行和并行数据,调制方式：,DVB-C：利用VHF/UHF载波，使用64-QAM调制方式，QAM正交振幅调制,DVB-S：利用SHF载波，使用QPSK调制方式，QPSK四相相移键控,DVB-S2：与DVB-S相比有更多的调制方式，如QPSK、8PSK、16APSK、32APSK,DVB-T（H）：利用VHF及UHF载波，使用OFDM（正交频分复用）调制方式,STB工作原理-MPEG-2解码,解复用模块送出的数据是压缩的视频/音频PES数据,MPEG-2解码器：完成PES数据的解压缩，输出两组信号,1.解出MPEG2数字视频信号给视频编码器,2.解出MPEG2音频数据再解码为PCM数字音频信号再送给音频数模变换,STB工作原理-视频编码和音频DAC,视频编码：,将已解码的MPEG2数字视频信号转换成模拟电视信号，经过一个低通滤波器送到电视机的A/V插口上进行播放,音频DAC,将已解码的数字PCM数据解码称立体声模拟信号,IPSTB关键技术1.视频解码和播放2.流式传输技术3.图形和图像显示技术4.中间件技术：中间件（Middleware）是基础软件的一大类，属于可复用软件的范畴。顾名思义，中间件处于操作系统软件与用户的应用软件的中间，提高了开发效率。5.嵌入式系统应用,IPSTB,流式传输的工作原理,流式传输的工作原理：,1,，用户选择某一流媒体服务后，,Web,浏览器与,Web,服务器之间使用,HTTP,TCP,交换控制信息，以便把需要传输的实时数据从原始信息,中检索出来；,2,，,Web,浏览器启动音视频客户程序，使用,HTTP,从,Web,服务器检索相关,参数对音视频客户程序初始化，这些参数可能包括目录信息、音,视频数据的编码类型或与音视频检索相关的服务器地址；,3,，音视频客户程序及音视频服务器运行实时流协议，以交换音视频,传输所需的控制信息，实时流协议提供执行播放、快进、快倒、,暂停及录制等命令的方法；,4,，音视频服务器使用,RTP,UDP,协议将音视频数据传输给音视频客户,程序，一旦音视频数据抵达客户端，音视频客户程序即可播放输,出。,IPTV,实时流式传输,IPTV,顺序流式传输,谢谢观看,
