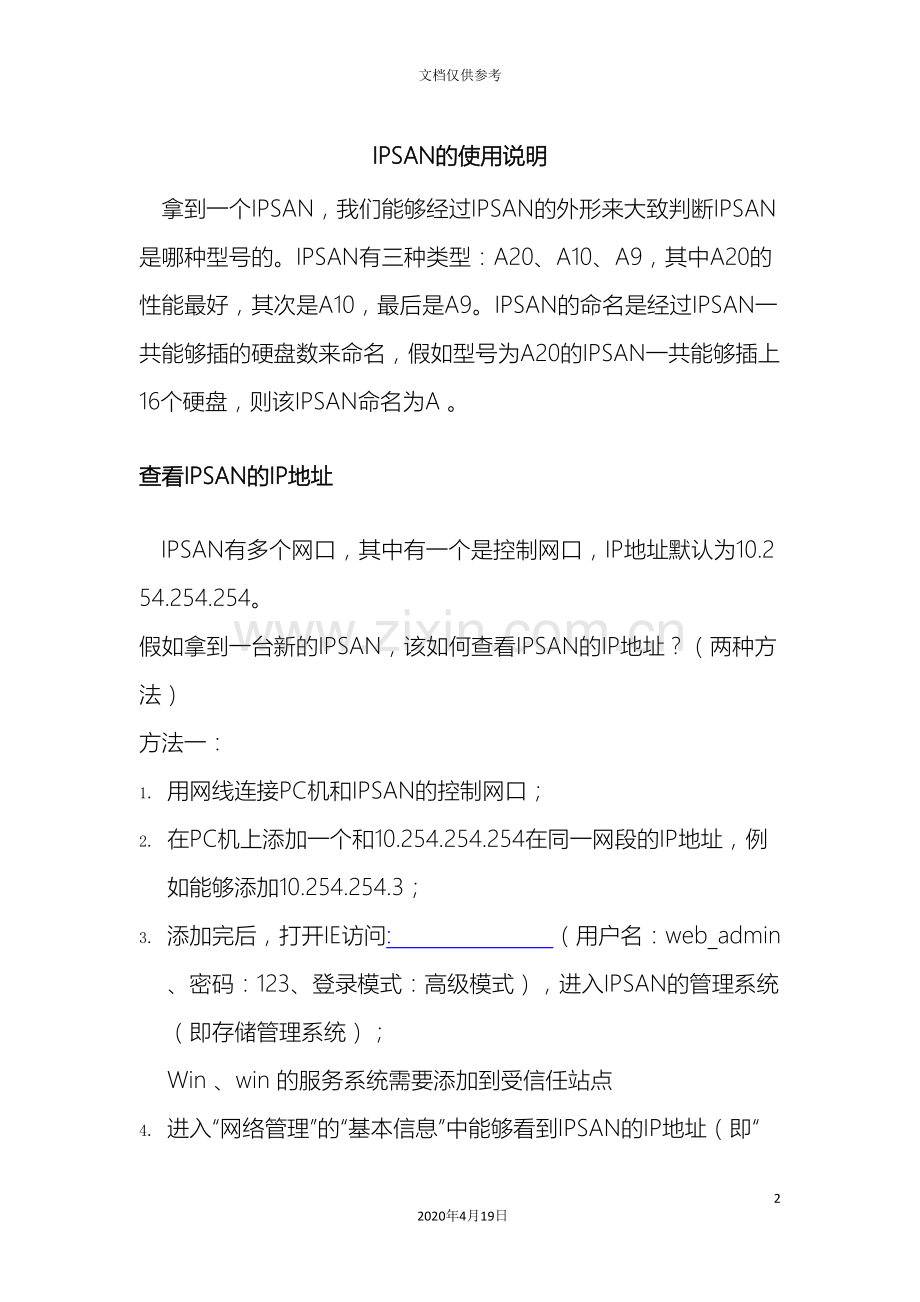

IPSAN的使用说明
拿到一个IPSAN，我们能够经过IPSAN的外形来大致判断IPSAN是哪种型号的。IPSAN有三种类型：A20、A10、A9，其中A20的性能最好，其次是A10，最后是A9。IPSAN的命名是经过IPSAN一共能够插的硬盘数来命名，假如型号为A20的IPSAN一共能够插上16个硬盘，则该IPSAN命名为A 。
查看IPSAN的IP地址
IPSAN有多个网口，其中有一个是控制网口，IP地址默认为10.254.254.254。
假如拿到一台新的IPSAN，该如何查看IPSAN的IP地址？（两种方法）
方法一：
1. 用网线连接PC机和IPSAN的控制网口；
2. 在PC机上添加一个和10.254.254.254在同一网段的IP地址，例如能够添加10.254.254.3；
3. 添加完后，打开IE访问: （用户名：web_admin 、密码：123、登录模式：高级模式），进入IPSAN的管理系统（即存储管理系统）；
Win 、win 的服务系统需要添加到受信任站点
4. 进入“网络管理”的“基本信息”中能够看到IPSAN的IP地址（即“系统绑定网口1的IP地址”）；
5. 进入“网络管理”的“网口管理”能够修改IPSAN的IP地址；
6. 进入“网络管理”的“绑定管理”能够删除绑定网口（绑定网口的优点，用户能够把网线插任意一个普通的网口IP地址都是一样的，否则必须一一对应）
方法二：
1． 用VGA线直接将IPSAN和显示器连接；
2． 打开IPSAN，输入用户名和密码；
3． 输入ifconfig命令，经过Shift+PageUp/PageDown键来查看，bond1中的信息就是系统绑定网口1的IP地址及相关信息
IPSAN的连接
要访问IPSAN，首先要连接IPSAN，IPSAN的连接方式有两种
方式一：用网线连接IPSAN和PC机，这样的好处是IPSAN上的硬盘读写速度会比较快；IPSAN与PC机一对一
方式二：用网线连接IPSAN和交换机/路由器，这样能够让多台pc机访问IPSAN，可供整个网络使用；
IPSAN的初始化
新IPSAN刚接入硬盘后需要进行一些初始化操作才能够正常使用，打开IE输入“https://IPSAN的IP地址： ”，进入IPSAN的存储管理系统，进行一些相应的配置。下面来简单介绍一下存储管理系统。
存储管理系统
1、RAID管理
IPSAN上的磁盘要放在阵列上才能使用，一个新的IPSAN，它的存储管理系统的阵列信息是空的。

这时需要创立一个阵列，阵列有三种类型：RAID0、RAID1、RAID5，能够选择IPSAN的哪些磁盘放在阵列上(在这里，我添加的阵列名称为wy，阵列类型为RAID0，块大小默认64KB，选中所有的磁盘)。

阵列创立后，在阵列信息中就会出现新建阵列的信息。
2、存储管理
创立好阵列后，进入存储管理，会看到系统管理信息中的系统总容量、系统空闲容量为0 MB和物理卷信息为空。

这时我们需要将新创立的空闲阵列添加到虚拟存储池。

阵列添加到存储池成功后，会看到物理卷信息和系统管理信息中的系统总容量、系统空闲容量都不为空。

IPSAN的用途
1.添加到PC机上作为PCNVR存储的本地硬盘来使用
2.作为DVR的网络盘挂载使用
3.平台软件iSCSI直存直接挂载存储设备录像（特定升级包）
4.平台软件当嵌入式设备存储设备录像（特定升级包）
5. 平台软件当云存储节点存储编码设备（特定升级包）
1.做为PCNVR的分组磁盘操作说明
1、空间管理
进入空间管理创立LUN（逻辑单元），在这里，我新建了一个名称为1，容量为102400MB，块大小默认4096字节的LUN。

添加LUN成功后，在空间分配信息中能够看到新建LUN的信息。

2、iSCSI用户管理
添加LUN成功后，需要进入iSCSI用户管理，开启LUN的ISCSI服务。只有开启了ISCSI服务，才能访问LUN。

注意：客户服务器IP地址如果是0.0.0.0则代表的是对所有的IP地址开放；iSCSI存储ID能够在【1,1024】范围内随便取值，在这里我取10；存储系统LUN的ID必须和空间分配信息中LUN的ID一样，在这里是0。

开启iSCSI服务成功，就会在iSCSI客户分配信息中开启iSCSI服务的内容。

3、访问IPSAN
在IPSAN的存储管理系统上配置好后，pc机或服务器要访问IPSAN，可经过“iSCSI发起程序”将IPSAN中的硬盘添加到pc机或服务器上。
备注：IPSAN的发起程序win 系统自带，win 系统能够自行在IPSAN的帮助界面下载软件安装
具体添加步骤：
在pc机或服务器上点击”开始”—>”管理工具”—>”iSCSI发起程序”，在“目标”一栏中输入要访问的IPSAN的IP地址，然后点击“快速连接”即可将在IPSAN的存储管理系统上开启iSCSI服务的LUN添加到pc机或服务器的本地上。

也能够在“发现”的“发现门户”中输入要添加门户的IP地址，这是就会在“目标”的“已发现的目标”中出现在IPSAN的存储管理系统上开启iSCSI服务的LUN，这时我们能够选择要连接的目标。

连接好目标后，还需要进入磁盘管理（右击”计算机”—>”管理”—>”存储”—>”磁盘管理”）,对新添加上的磁盘进行联机、初始化和分配空间等等。

上图中，磁盘1就是新添加的IPSAN上的磁盘。右键磁盘1—>联机，联机后还需要初始化：右键磁盘1—>初始化磁盘，使用MBR形式进行初始化。如下图所示。

初始化成功后，最后对磁盘进行分配空间。分配磁盘空间时，一般采用的文件系统为exFAT。分配好磁盘空间后，就可在计算机上看到和对磁盘进行读写操作了。
删除配置
(1)删除存储管理系统上的配置，首先进入iSCSI用户管理中，关闭开启iSCSI服务的LUN。

(2)关闭界面后，进入空间管理删除LUN。

(3)删除LUN后，进入存储管理点击“删除虚拟存储池”。

(4)删除虚拟存储池后，最后进入RAID管理即可将阵列删除掉。

以上具体操作是以A908R为例说明的，不同型号的IPSAN界面上可能会有些差异，可是总的步骤和方法是类似的。
另外：IPSAN其它几种使用（除DVR网络盘）与平台密切相关，IPSAN本身不需要什么配置，能够参考存储的相关文档，以后再做补充。
