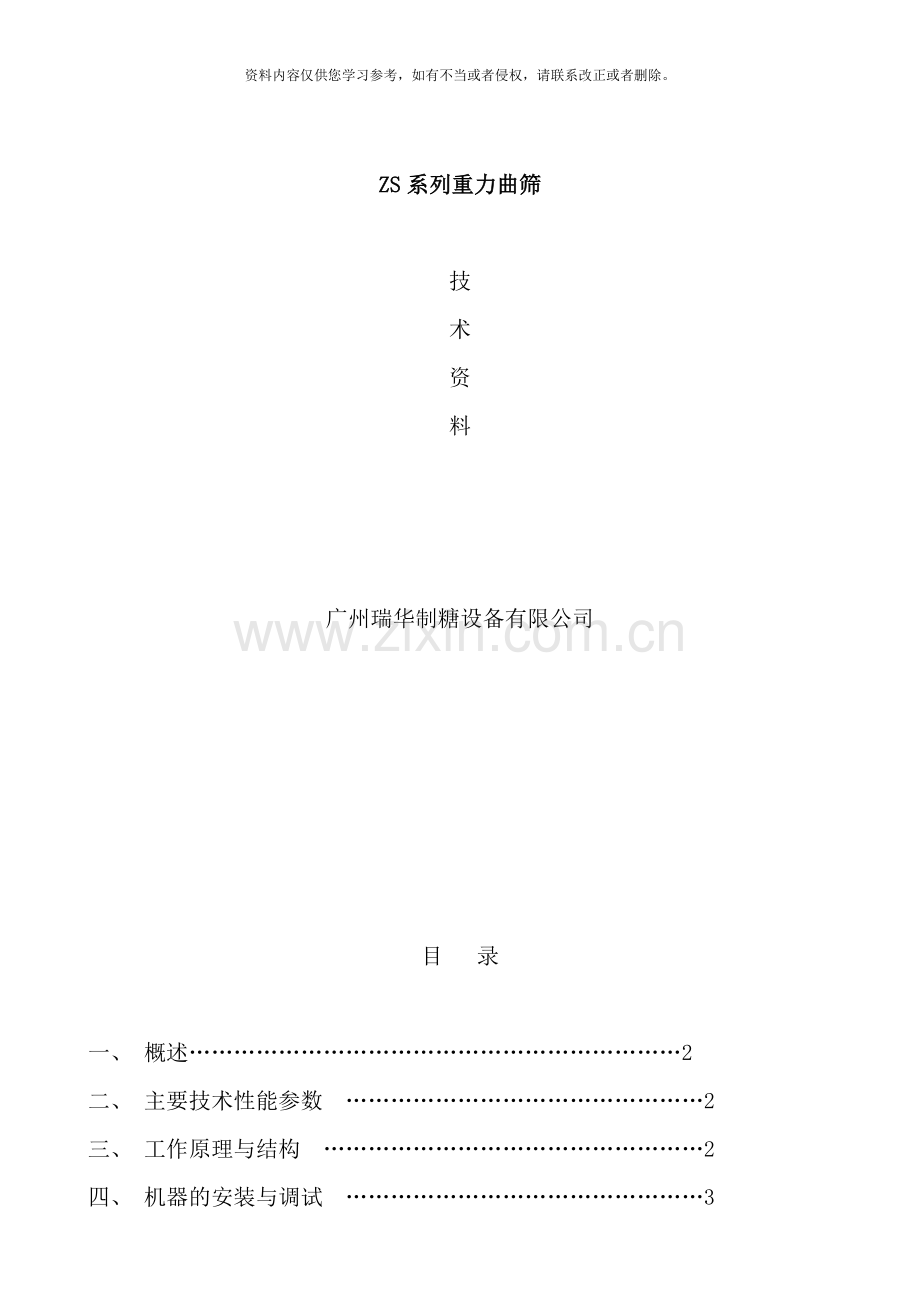

ZS系列重力曲筛

技
术
资
料

广州瑞华制糖设备有限公司

目 录

一、 概述…………………………………………………………2
二、 主要技术性能参数 …………………………………………2
三、 工作原理与结构 ……………………………………………2
四、 机器的安装与调试 …………………………………………3
五、 操作与使用 …………………………………………………3
六、 机器的维护、 保养和故障排除 ……………………………4

一、 概述
ZS系列型重力曲筛是新型、 高效、 静止筛离装置, 它的工作部分是由不锈钢锲形棒拼制而成, 呈一定弧度的凹形筛面。可应用于高处理量的湿料筛分场合, 进行各种物料的分离、 筛分和脱水、 洗涤、 和提取以及固体杂质的去除等, 此身用于淀粉行业的玉米脱水、 胚芽脱水与洗涤、 粗细渣( 纤维) 的分离, 已得到广泛的应用, 深受用户欢迎, 堪称是淀粉行业理想的一种筛分设备, 亦可用于其它行业。
该设备具有产量高、 筛分效果好、 使用安全可靠、 筛分不堵缝等优点, 而且设备寿命长, 无活动部件, 结构合理, 外形美观, 占地面积小。
二、 主要技术性能
序号
技术性能
参数
1
筛面宽度( mm)
605
800
1000
1200
1500
1800

2
筛面长度( mm)
800
800
800
800
800
800
800
3
筛面包角
50°
50°
50°
50°
50°
50°
50°
4
生产能力( m³/h)
15-20
45-85
55-110
65-130
80-160
100-180
120-220

三、 工作原理与结构
工作时, 湿物料以一定速度均匀由溢流坝溢出, 从筛面切线方向引入, 料液与筛缝成直角经过弧形筛面, 物料底部细小颗粒及液流落入筛缝下面, 粗粒物料从筛面上流走, 进入下台设备, 至此, 筛分过程即告完成。
四、 机器的安装与调整
1、 吊运
曲筛筛体由不锈钢薄板制成, 在吊卸、 运输过程中, 应注意包装箱上的包装标志, 特别要注意包装箱上的重心点标志, 防止倾倒、 碰撞。
2、 安装
安装本机的基础须水平, 设备安装时必须将水平面校准, 安装进出料管时应衬以适当厚度的软垫。
机器外形尺寸见附图。
3、 调整
① 检查压力门挡料板是否偏斜, 如偏斜, 则应校正好;
② 检查筛面安装是否合理, 如不合理则应重新安装好, 保证筛面与溢流坝对接光滑平整;
③检查筛体在机架上或工作台上是否水平, 如歪斜则应调至水平;
④ 调整进料量, 使其达到合理流量。
五、 操作与使用
1、 使用前进行如下检查:
① 筛板是否完全安装好;
② 支架是否牢靠, 与筛体连接是否平稳、 可靠;
③ 进出料口连接的密封是否良好;
④ 压力门、 挡料板位置是否正确, 转动是否灵活;
⑤ 溢流坝与筛面上边是否对接好、 平齐。
2、 操作顺序
① 检查完毕, 达到使用要求后, 即可进料;
② 工作时, 注意料流是否均匀的过筛;
③ 停止使用时, 将出渣口打开排除沉积的渣子。
3、 拆装筛面时可按下述方法进行
拆卸时, 松开压板上的全部螺栓、 螺母, 然后取下压板, 拧紧全部螺钉、 螺母即可。
六、 机器的维护、 保养和故障排除
1、 维护、 保养
① 定期检查筛面有无损坏或翘曲变形, 如有, 应及时修好, 使用时注意保养;
② 经常检查筛面两侧安装是否有松动, 如有, 应紧固以防止筛面脱落摔损;
③ 在长久的工作过程中, 筛缝可能有堵缝现象, 允许用薄竹片刮除或在停用后用水猛冲筛面来消除堵缝, 但不可用硬物刮削, 以免影响筛面的寿命。
2、 故障排除
设备的一般故障及解决方法
故 障
产生原因
解决方法
筛面物料走单边
1.沿导料坝宽度下料不均;
2.筛体安装偏斜。
1.检查压力门是否偏斜, 如偏斜则应校正好;
2.检查筛体在机架或工作台上安装是否水平, 如偏斜则应调至水平。
筛分效果不佳
1.筛面有堵缝现象;
2.进料流量不合理。
1.清除堵缝, 冲洗筛面;
2.调整进料量, 使其达到合理流量。
有漏料现象
1.筛面破损;
2.筛面两侧有空隙。
1.修理或调整筛面;
2.检查筛面安装是否合理, 如不合理则应重新安装好。
