YH881型同步调节器使用说明书

1 基本原理
YH881型同步调节器由旋转变压器( YH881-X) 和控制器( YH881-S) 两部分组成, 旋转变压器经过松紧架或其它机构, 将速差( 相邻两个单元线速度差) 信号变换成角位移信号, 再将角位移信号转换成线性电压信号。控制器将速差电压与设定电压叠加做为从动机的给定电压, 调节从动机速度, 使之与主令机同步运转。该装置适用于染整、 化纤、 橡塑、 皮革联合机等调压同步的直流或交流同步调速系统。

2 技术指标
工作电源: AC 220V, 50Hz( 允许波动±10%) ;
转角范围: -75°~ +75°;
速差电压范围: ±3V, 出厂整定在±1.5V;
设定输入电压: 0 ~10V( 小于1mA) ;
输出电压: 0 ~10V( 最大10mA) ;
越位报警继电器触点容量: AC220V, 2A。
3 安装要求
旋转变压器为微型电动机结构, 安装在机械设备上。松紧架或其它机械转轴经过链轮、 链条带动旋转变压器转轴转动某一角度, 该角度可由旋转变压器轴端的指针读出。链轮、 链条传动比的选择应保证当松紧架调节辊从一极限工作位置移到另一极限工作位置时, 旋转变压器转轴转动角度在-75°~ +75°范围内。
控制器为盒式结构, 安装在控制柜内, 包括电源、 信号迭加、 变换和越位报警部分。

4 参数调整
4.1 控制器面板上有三个红色LED发光数码管显示速差电压值, 范围是-3~ +3( 单位: V) 。两个红色LED指示灯分别为POWER( 电源) 和ALARM( 越位报警) 。控制器电源接通时, POWER指示灯亮; 旋转变压器( 松紧架或其它机构) 越位时, ALARM指示灯亮, 越位报警继电器吸合, 控制器端子3、 4接通。

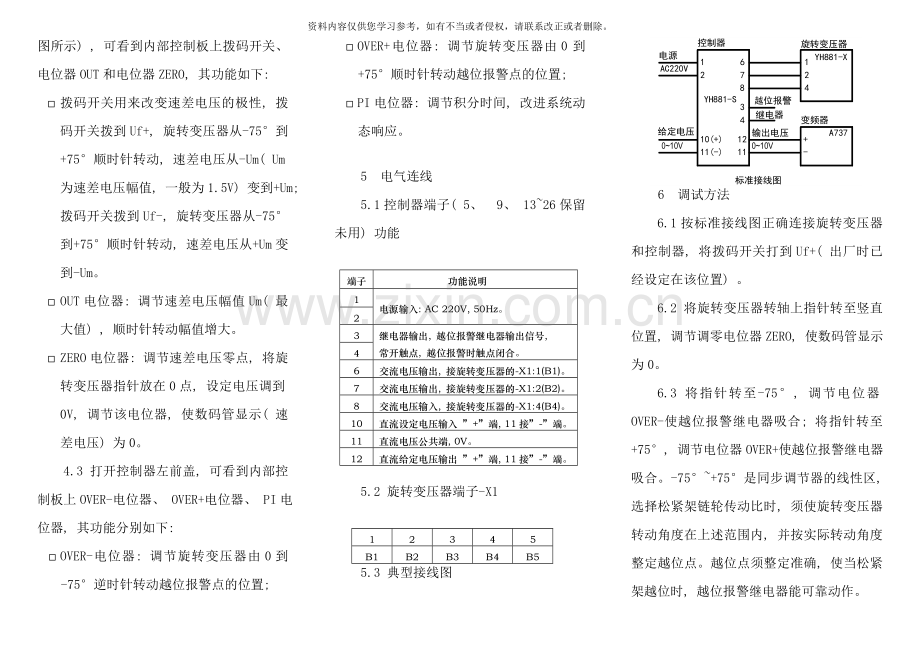

4.2 打开控制器右前盖( 如控制器面板图所示) , 可看到内部控制板上拨码开关、 电位器OUT和电位器ZERO, 其功能如下:
¨ 拨码开关用来改变速差电压的极性, 拨码开关拨到Uf+, 旋转变压器从-75°到+75°顺时针转动, 速差电压从-Um( Um为速差电压幅值, 一般为1.5V) 变到+Um; 拨码开关拨到Uf-, 旋转变压器从-75°到+75°顺时针转动, 速差电压从+Um变到-Um。
¨ OUT电位器: 调节速差电压幅值Um( 最大值) , 顺时针转动幅值增大。
¨ ZERO电位器: 调节速差电压零点, 将旋转变压器指针放在0点, 设定电压调到0V, 调节该电位器, 使数码管显示( 速差电压) 为0。
4.3 打开控制器左前盖, 可看到内部控制板上OVER-电位器、 OVER+电位器、 PI电位器, 其功能分别如下:
¨ OVER-电位器: 调节旋转变压器由0到-75°逆时针转动越位报警点的位置;
¨ OVER+电位器: 调节旋转变压器由0到+75°顺时针转动越位报警点的位置;
¨ PI电位器: 调节积分时间, 改进系统动态响应。

5 电气连线
5.1控制器端子( 5、 9、 13~26保留未用) 功能

端子
功能说明
1
电源输入: AC 220V, 50Hz。
2
3
继电器输出, 越位报警继电器输出信号,
常开触点, 越位报警时触点闭合。
4
6
交流电压输出, 接旋转变压器的-X1:1(B1)。
7
交流电压输出, 接旋转变压器的-X1:2(B2)。
8
交流电压输入, 接旋转变压器的-X1:4(B4)。
10
直流设定电压输入 ”+”端, 11接”-”端。
11
直流电压公共端, 0V。
12
直流给定电压输出 ”+”端, 11接”-”端。

5.2 旋转变压器端子-X1

1
2
3
4
5
B1
B2
B3
B4
B5
5.3 典型接线图

6 调试方法
6.1按标准接线图正确连接旋转变压器和控制器, 将拨码开关打到Uf+( 出厂时已经设定在该位置) 。
6.2 将旋转变压器转轴上指针转至竖直位置, 调节调零电位器ZERO, 使数码管显示为0。
6.3 将指针转至-75°, 调节电位器OVER-使越位报警继电器吸合; 将指针转至+75°, 调节电位器OVER+使越位报警继电器吸合。-75°~+75°是同步调节器的线性区, 选择松紧架链轮传动比时, 须使旋转变压器转动角度在上述范围内, 并按实际转动角度整定越位点。越位点须整定准确, 使当松紧架越位时, 越位报警继电器能可靠动作。
6.4 调节OUT电位器, 使数码管显示-1.5( 当指针在-75°时) 和1.5( 当指针在+75°时) 。可根据系统的具体要求整定速差电压的幅值, 如设定电压范围为0~5V, 则速差电压幅值应整定在0.75V左右。
6.5 调节PI电位器, 改变积分时间, 改进系统的动态响应。
6.6 系统调试中, 若同步调节器起的作用与实际要求相反, 须将拨码开关打到Uf- 位置。

7 外形及安装尺寸
7.1 旋转变压器外形及安装尺寸:
外形尺寸: Φ112mm×180mm( 包括两端出轴) ;
安装尺寸: 安装孔4-Φ7 mm , 孔距: 90 mm×71mm, 链轮安装在无指针的出轴端。

7.2 控制器外形及安装尺寸:
外形尺寸: 长155mm, 宽110mm, 高110mm;
安装尺寸: 安装孔4-Φ4.2 mm, 孔距: 145mm×100mm; 也可用标准C型导轨安装, 如下图示。

8 应用举例
第6页多单元同步调速系统框图是一个典型的同步调速系统, 图中主令机和从动机1为变频调速, 从动机2为直流调速, 每个从动机配用一套同步速度调节器。
