独立式可燃气体探测器
AEC2361

使用说明书

PN AEC2361 A
Document AEC2361
09/01/ REV:A

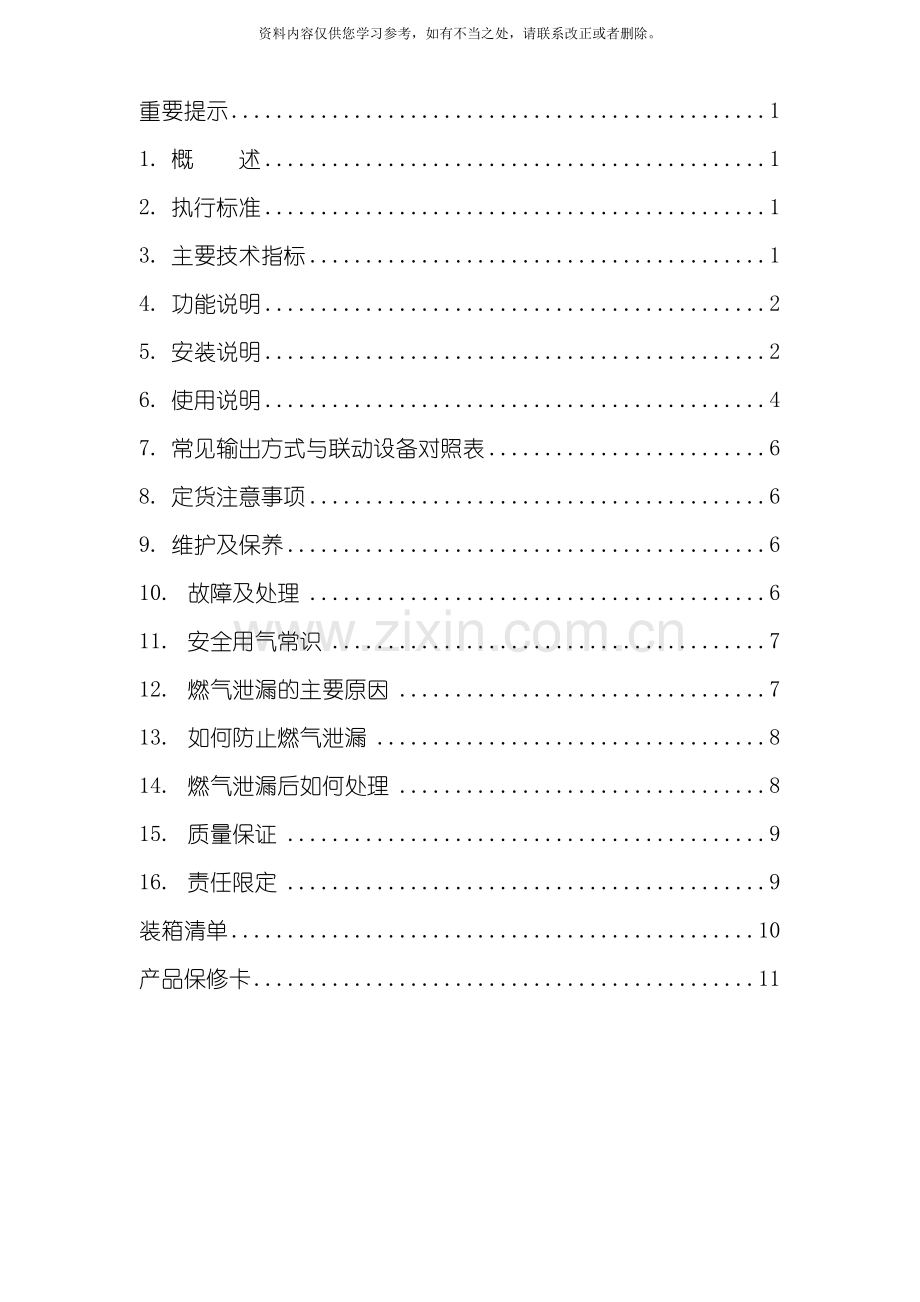

目 　录
重要提示 1
1. 概　 述 1
2. 执行标准 1
3. 主要技术指标 1
4. 功能说明 2
5. 安装说明 2
6. 使用说明 4
7. 常见输出方式与联动设备对照表 6
8. 定货注意事项 6
9. 维护及保养 6
10. 故障及处理 6
11. 安全用气常识 7
12. 燃气泄漏的主要原因 7
13. 如何防止燃气泄漏 8
14. 燃气泄漏后如何处理 8
15. 质量保证 9
16. 责任限定 9
装箱清单 10
产品保修卡 11

重要提示
1． 用户使用探测器之前, 应认真阅读本使用说明书, 严格按说明书要求进行操作。
2． 用户应由经过培训的专门人员负责探测器的维护、 维修工作。当探测器出现任何故障时, 应立即通知代理商或生产厂家进行检修。
3． 用户打开机壳自行对探测器进行修理调整后, 本公司不再对探测器的可靠性承担责任。
4． 此探测器的使用还应遵守国内有关部门及工厂内仪器管理方面的法令和规则。
5． 由于本产品只针对指定种类的气体进行了设置, 因此不能用于检测其它气体。

1. 概　 述
独立式可燃气体探测器( 以下简称”探测器”) 即家用燃气报警器, 是一种适合家庭中使用的小型燃气安全防范产品, 用来连续检测室内燃气泄漏浓度, 当泄漏浓度达到设定值时, 探测器发出声光报警, 并可启动排风扇及燃气电磁阀, 有效避免因燃气泄漏造成爆炸、 火灾、 中毒、 窒息等恶性事故发生。　
本产品采用了国际先进的气敏传感技术, 选用了高性价比的进口微处理器作为控制核心, 内嵌专用处理软件, 在检测泄漏浓度的同时, 还可监测传感器故障, 具有极高的安全性, 可靠性。
主要特点:
v 灵敏度高、 选择性好、 寿命长
v 抭干扰、 抗湿热能力强
v 声光报警并自动输出
v 自检及自动复位
v 安装及使用方便
推荐使用场所
可能有燃气泄漏的民用住宅室内。
2. 执行标准
GB15322.2- 《可燃气体探测器 第2部分: 测量范围为0~100%LEL的独立式可燃气体探测器》
……
3. 主要技术指标
检测气体: 天然气、 液化气、 人工煤气
报警浓度: 天然气: 4%LEL±3%LEL
液化气: 777%LEL±3%LEL
人工煤气: 500ppm±125ppm ( H2)
检测原理: 半导体式
报警方式: 声光报警
工作电压: AC220V±15% ( 50Hz) ( 二相电源插头) 或DC9V-30V
功 耗: ≤3W
响应时间: ≤30秒　　　　恢复时间: ≤30秒
使用环境: 温度0～+55℃, 相对湿度≤93％, 大气压力: 86～106kPa
贮存温度: -25℃～+55℃
重 量: 约350g　　　　外形尺寸: 137×87×50
传感器使用寿命: 五年( 典型值) 传感器存储寿命: 一年
输　 出: 提供1或2组触点输出, 以适配相应燃气电磁阀或风机
4. 功能说明
4.1 指示灯
工作状态
故障灯
( 黄色)
报警灯
( 红色)
电源灯
( 绿色)
蜂鸣器
正常状态
熄灭
熄灭
闪烁
无声
故障状态
恒亮
熄灭
闪烁
断续鸣叫
报警状态
熄灭
恒亮
闪烁
持续鸣叫
自检状态
循环闪烁
持续鸣叫5次
( 开机自检时, 持续鸣叫5次, 延时约5分钟后, 长鸣1次进入运行)
4.2 按键
”自检”键: 　
Ø 正常状态下按”自检”键, 进行声光自检、 同时联动输出;
Ø 报警状态下按”自检”键, 进行报警消声;
Ø 故障状态下按”自检”键, 进行故障消声。
5. 安装说明
5.1 外形结构图

5.2 接线端子说明
电源线: AC220V电源( 二相电源插头) 或DC9V-30V正、 负端( 红黑线)
红黑线: 第一组信号输出( 见输出配置表)
蓝紫线: 第二组信号输出( 见输出配置表)
5.3 安装注意事项
n 不要安装在室外。
n 不要安装在温度达0℃以下, 或超过＋55℃的地方。
n 不要安装在直接受燃气器具产生的热气、 蒸气、 油烟影响的地方( 例如燃气灶具正上方) 。
n 不要安装在有东西将探测器与用气设备隔离的地方。
n 不要安装在给气口、 换气扇、 房门等风量流动较大的地方。
n 不要安装在夜间断电的地方。
n 在新装房里, 探测器应在油漆、 焊接这些工作完成后再安装, 且安装后要保持空气流通, 以免产生误报。
5.4 安装位置的选择
探测器应安装在有用气设备的房间中。
n 当检测比空气轻的燃气( 如天然气或人工煤气) 时, 检测报警器与燃具或阀门的水平距离不得大于4m, 安装高度应距顶棚0.3m, 且不得设在燃具上方。
n 当检测比空气重的燃气( 如液化气) 时, 检测报警器与燃具或阀门的水平距离不得大于4m, 安装高度应距地面0.3m以内。

5.5 安装方式
方式一: 可上进线或下进线, 实现墙面安装
1）. 在墙上打两个安装孔( 对应底板上的安装孔①③, ②为备用安装孔) ( 注意: 针对不同的墙面采用专用工具) ;
2）. 在安装孔内打入塑料膨胀螺钉;
3）. 将安装底板用螺钉固定在塑料膨胀螺钉上;
4）. 将探测器卡入安装底板。
方式二: 实现预埋盒安装
1）. 用螺钉经过安装孔④⑤, 将安装底板固定在墙上的预埋盒上;
2）. 将探测器卡入安装底板上。

安装底板
6. 使用说明
6.1 通 电
通电前, 检查供电电源线路是否正常;
再插上电源, 探测器3个指示灯循环闪烁, 并鸣叫5声开始自检。延时约5分钟后, 蜂鸣器鸣叫1声进入正常工作状态, 仅”电源”灯( 绿灯) 闪烁。
6.2 正常工作状态
在探测器无故障或报警状态下, ”电源”灯( 绿灯) 闪烁。
此状态下按”自检”键, 探测器进行声光自检( 3个指示灯循环闪烁, 并鸣叫5声) 、 同时联动输出。
6.3 报警状态
在探测器无故障且现场气体浓度高于报警设定值, ”报警”灯( 红灯) 恒亮, 蜂鸣器发出急促声响, 且输出控制信号。此时可按”自检”键消声。
当气体浓度下降至报警设定值以内, 探测器自动恢复到正常工作状态。若有联动电磁阀, 在确认已排除安全隐患需恢复供气时, 需手动复位电磁阀( 见”配套电磁阀操作”) 。
6.4 故障状态
当传感器出现故障时, ”故障”灯( 黄灯) 恒亮, 蜂鸣器发出断续声响, 此时可按”自检”键消声。
当超量程检测时, 探测器报故障, 浓度降至量程范围内, 探测器即恢复正常工作。
6.5 校 准
建议每年对探测器进行校准( 由专业人员或送回本公司处理) 。
对于刚出厂的探测器, 用户无需进行标定或校准。
6.6 输出配置表
附加标识
工作电压
输出方式
对应输出线
A1
AC220V
单输出
DC12V
电容放电
红(＋)黑(－)
C1P
电平( 常开) ( ≤200 mA)
红(＋)黑(－)
A1D
无 源
点动 ( ≤1A/24VDC)
蓝紫
A1K
常开 ( ≤1A/24VDC)
蓝紫
A2
双输出
电容放电
无源开关量( 常开) ( ≤1A/24VDC)
红(＋)黑(－): 电容放电/脉冲
红”＋”黑”－”) ngjunzh蓝紫: 无源开关量
C2
DC12V脉冲 ( ≤200mA)
无源开关量( 常开) ( ≤1A/24VDC)
6.7 配套电磁阀操作
Ø 关闭电磁阀:
自动: 接收探测器的报警信号;
手动: 按下红色按钮( 如下图) ;
Ø 开启电磁阀: 手动复位, 即上提红色按钮( 见下图) 。

7. 常见输出方式与联动设备对照表
输出方式
联动设备
电容放电
配套家用电磁阀
无源常开
进入小区智能系统、 安防系统等
DC12V电平
机械手

8. 定货注意事项
定货时请告知:
1) 工作电压 ( 标准为AC220V供电, 可接受DC9V-30V工作电压) ;
2) 检测气体 ;
3) 输出方式( 或联动设备的参数) ;
4) 输出线长( 标准为250mm)
厂家根据顾客要求配置好, 严禁用户擅自更改。

9. 维护及保养
为了保证探测器的正常工作, 建议按下述方法对探测器进行维护保养:
1) 建议每月对探测器进行自检: 即正常工作状态下按”自检”键, 探测器能进行声、 光、 联动输出( 提示: 自检后须手动复位电磁阀) ;
2) 建议每季度清除探测器进气孔和喇叭孔的灰尘及油污;
3) 建议每年对探测器进行检测;
4) 探测器中传感器的典型寿命是五年, 请注意及时维护和更换;
5) 请勿直接用高浓度的可燃气体冲击传感器( 如直接用打火机、 纯天然气等) , 会使传感器灵敏度部分或全部降低而损坏检测元件;
6) 避免在探测器附近大量使用固发喷胶、 杀虫剂、 油漆、 粘接剂、 稀释剂等, 以免产生误报警及影响传感器的正常使用寿命;
7) 随时留意探测器是否有故障, 如果发现探测器工作不正常, 不得擅自拆卸处理, 应及时与厂家或代理商联系。

10. 故障及处理
故 障
故障原因
处理方法
探测器无反应
电源线未接好;
其它原因
重新检查电源线;
联系厂家或代理商维修
联动设备不动作
输出线未接好或接错;
探测器输出方式与联动设备不匹配
重新检查输出线;
联系厂家或代理商维修
探测器故障
传感器故障
联系厂家或代理商维修
指示灯不亮
指示灯损坏
联系厂家或代理商维修
蜂鸣器无声
蜂鸣器损坏
联系厂家或代理商维修
注: 切忌擅自开盖修理, 否则出现任何问题厂家概不负责。

11. 安全用气常识
民用燃气分为天然气、 液化气、 人工煤气等, 与空气混合后超过爆炸下限, 遇火星或温度过高会发生爆炸。
天然气: 其主要成分为甲烷, 它最大特点是燃烧值高污染小, 比空气轻, 泄漏时会向屋顶聚集, 人不易觉察, 中国大部分地区的燃气用户均使用天然气。
液化气: ( 即一般的钢瓶气) 在使用气中由于加了易于觉察的臭味剂, 泄漏时会有臭味产生, 主要成分为丙烷及丁烷, 比重比空气重泄漏时会慢慢沉积于地面和低洼处, 不易散去。
人工煤气: 即一般城市的管道煤气, 主要成分是甲烷、 氢气、 一氧化碳等。比重比空气轻, 一般泄漏容易上浮, 由于加了少量的臭味剂, 泄漏时人能感觉到。
另外, 燃气正常燃烧时需要消耗大量的氧气, 燃烧一立方米煤气要消耗30立方米的空气。如果您的房子空间量不足, 会使燃烧不充分而产生CO( 亦称一氧化碳) , 它本身是一种无色无味的危险气体, 如厨房里产生了1克CO, 1小时内就会令人中毒身亡。 因而燃气器具使用场所, 必须保持空气流通。
燃气名称
主要成份
比 重
爆炸极限
毒 性
天然气
甲烷
＜空气
5～15%
窒息性
液化气
丙烷、 丁烷
＞空气
1.5～9.5%
窒息性
人工煤气
氢气、 一氧化碳
＜空气
4～75%
中毒性

12. 燃气泄漏的主要原因
1) 燃气器具的质量问题
A. 使用不合格器件, 如阀门、 胶管、 气瓶等, 各接口久用失修, 锈蚀严重, 形成关闭不密封、 胶管严重超长、 老化爆裂等 。
B. 不合格的燃气设备, 可能出现阀门漏气, 燃烧不完全导致中毒等缺陷。
C. 燃气热水器缺乏良好的排烟装置。
2) 使用时人为疏忽
A. 使用燃气后不关阀门;
B. 燃烧着的燃气无人看管, 汤水沸溢把火浇灭或被风吹灭;
C. 私自灌气;
D. 燃气器具安装和使用不当或擅自改动迁移燃气设施等。

13. 如何防止燃气泄漏
1) 使用合格的燃气设备。
2) 由专业人员安装、 检验燃气设备后方可投入使用。
3) 正确使用燃气设备; 使用燃气设备时, 保持室内通风良好; 未使用燃气设备时, 应关闭设备阀门。特别是长期不使用燃气设备时一定关闭表前阀。
4) 经常检查燃气设备, 及时更换老化的橡胶管( 建议不超过2年) , 最好使用不锈钢波纹软管。
5) 安装可燃气体探测器, 能够在发生燃气泄漏时早期报警。
6) 安装燃气电磁阀, 当可燃气体探测器检测到燃气泄漏, 自动关闭电磁阀。

14. 燃气泄漏后如何处理
1) 燃气泄漏后, 探测器声光报警( ”电源/报警”灯红色恒亮, 蜂鸣器发出急促声响) , 同时自动关闭电磁阀、 开启排风扇( 若有) , 此时可按”自检”键消声;
2) 迅速关闭气源总阀, 同时立即打开门窗通风换气, 以降低空气中燃气浓度;
3) 若燃气浓度下降至报警设定值以内, 探测器自动恢复到正常工作状态, 并自动停止排风扇( 若有) ;
4) 迅速切断户内总电源, 现场严禁烟火和使用任何电器或室内电话( 如开灯、 排风扇、 抽油烟机、 电视, 打电话等) ;
5) 到户外打抢修电话通知供气单位进行处理;
6) 如发现邻居家的燃气泄漏, 应敲门通知, 切勿使用门铃;
7) 如果事态严重, 应立即撤离现场, 拨打消防部门电话"119";
8) 事故隐患排除后, 打开户内总电源, 探测器上电自检后, 自动进入正常工作状态, 此时排风扇( 若有) 处于停止状态; 打开气源总阀, 手动复位电磁阀( 若有) , 则可恢复供气。

15. 质量保证
成都安可信电子有限公司( 以下简称安可信 ®) 产品在出厂前, 根据用户的特别需要进行了适当的校正或处理并经过严格地检验, 并符合相关国家标准或行业标准。
安可信 ®承诺: 凡购买安可信 ® 产品的用户, 自产品出厂之日起壹年内, 安可信 ®负责免费维修或更换。因以下情况损坏或出现损缺的产品, 不享受此免费保修服务, 壹年后维修收取适当的成本费:
1) 不可抗拒事故灾害、 人为疏忽、 使用不当、 安装不当;
2) 产品未经授权擅自拆卸改装;
3) 因运输过程造成的损坏; ( 与货运方协商解决)
4) 产品投入流通时的科学技术水平尚不能发现的材料或是设计、 制造上的瑕疵。
16. 责任限定
用户应承认产品本身已决定了购买它的目的和适合度, 对于未严格按照本产品说明书的要求由资质人员安装、 以及未经许可的技术人员使用和维护产品, 或是擅自更改、 更换内部零件而引起的任何问题, 安可信 ®不承担责任。

本产品说明书由安可信 ® 出版, 由于印刷错误或产品的不断更新, 导致本说明书的内容与实际产品可能有不符之处, 这些更改恕不另行通知, 敬请见谅．最新版本查阅请登陆 或致电本公司。安可信 ® 保留最终解释权。

装箱清单

名称
型号
数量
备注
独立式可燃气体探测器
AEC2361
1只

安装底板

1个

配套螺钉

2颗

使用说明书

1份

合格证

1份

产品保修卡
产品型号

编号

购入
日期

客
户
名称

电话

地址 邮编

经
销
商
名称

盖章
电话

地址 邮编

说明
1. 属于下列情况之一者, 不在保修范围之内。
a) 保修期外;
b) 用户自行对产品的工艺结构、 电路进行修改, 或使用非本厂配件;
c) 不可抗拒事故灾害、 人为疏忽、 使用不当、 安装不当;
d) 因运输过程造成的损坏( 与货运方协商解决) ;
e) 产品投入流通时的科学技术水平尚不能发现的材料或是设计、 制造上的瑕疵。
2. 本公司保留最终解释权。

生产厂家: 成都安可信电子有限公司
公司总部: 中国·成都高新区九兴大道6号高发大厦B幢3F
生产基地: 成都蛟龙工业港双流园区东升一路6号
电 话: 85183899
传 真:
网 站:
E-mail :
质量投诉: 总经理信箱

公司总部: 中国·成都高新区九兴大道6号高发大厦B幢3F
生产基地: 成都蛟龙工业港双流园区东升一路6号
电 话: ( 028) 85189119、 85183899
传 真: ( 028) 85185985
邮 编: 610041
网 站:
E-mail :
质量投诉: 总经理信箱
